ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

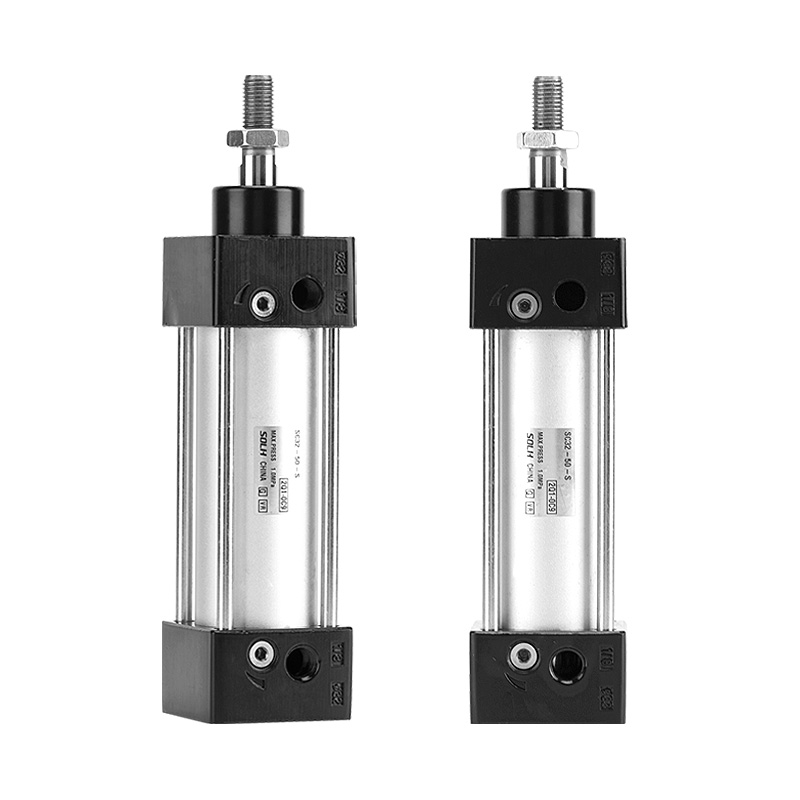

SOLH SC मालिका टाय-रॉड मानक सिलिंडर, मूलभूत मॉडेल सिंगल रॉड दुहेरी अभिनय प्रकार आहे. चार टाय रॉड्स कडक स्ट्रक्चर, संपूर्ण माउंटिंग ऍक्सेसरीज, रुंद स्ट्रोक रेंजसाठी पुढील आणि मागील टोकाच्या टोप्या लॉक करतात. ऑटोमेशन लाईन्समध्ये पुशिंग, मटेरियल हाताळणी आणि पोझिशनिंगसाठी मोठ्या प्रमाणावर वापरले जाते, जे सर्वात लोकप्रिय किफायतशीर मानक वायवीय सिलेंडर आहे.
-- रचना: चार टाय रॉड ॲल्युमिनियम बॅरल आणि एंड कॅप्स जोडतात, उच्च कडकपणा, अँटी-इम्पॅक्ट, स्थिर दीर्घकालीन ऑपरेशन.
-- अभिनय प्रकार: सिंगल रॉड दुहेरी अभिनय, द्विदिशात्मक आउटपुट बल.
-- साहित्य: हार्ड एनोडाइज्ड ॲल्युमिनियम बॅरल, द्विदिशात्मक पिस्टन सील; हार्ड क्रोम प्लेटेड 45# स्टील पिस्टन रॉड.
-- उशी: प्रभाव आणि ऑपरेशनचा आवाज कमी करण्यासाठी दोन्ही टोकांना समायोज्य एअर कुशन.
--सेन्सर इन्स्टॉलेशन: पिस्टनची स्थिती ओळखण्यासाठी CMSG/DMSG/EMSG चुंबकीय स्विचसाठी टाय रॉड क्षेत्रावर सेन्सर ग्रूव्ह.
--फायदा: ISO15552 प्रोफाईल सिलेंडरच्या तुलनेत समान बोर आकाराच्या अंतर्गत लहान शरीराची लांबी, स्पर्धात्मक किंमत.
1. मॉडेल उदाहरण: SC50×100-S
|
सेगमेंट |
कोड |
व्याख्या |
| अनुसूचित जाती |
मालिका कोड |
टाय रॉड सिंगल रॉड दुहेरी अभिनय सिलेंडर |
|
50 |
बोर आकार (मिमी) |
32,40,50,63,80,100,125,160,200,250 |
| 32,40,50,63,80,100,125,160,200,250 |
स्ट्रोक लांबी |
मानक: 25~1000mm, सानुकूलित लांब स्ट्रोक उपलब्ध |
| -एस |
चुंबक पर्याय |
अंगभूत चुंबकीय रिंग; चुंबक नसलेल्या आवृत्तीसाठी प्रत्यय काढा |
2. व्युत्पन्न मॉडेल
-- SCD: डबल रॉड दुहेरी अभिनय, अँटी टॉर्शन
-- SCJ: समायोज्य स्ट्रोकसह डबल रॉड
-- SCF: एकात्मिक सोलेनोइड वाल्व सिलेंडर
-- SCL: लॉक करण्यायोग्य सिलेंडर, हवा कापल्यावर लोड होल्डिंग
3. मानक ऑर्डर उदाहरणे
-- SC63×150-S: Bore63, stroke150, अंगभूत चुंबक, मूलभूत प्रकार
-- SCJ40×200-S: Bore40, stroke200, समायोज्य स्ट्रोक, चुंबकासह
|
पॅरामीटर आयटम |
तपशील |
| अभिनय प्रकार |
सिंगल/डबल रॉड दुहेरी अभिनय |
| ऑपरेटिंग प्रेशर |
०.१५~१.० एमपीए (शिफारस केलेले:०.५~०.६ एमपीए) |
| पुरावा दाब |
1.5 एमपीए |
| सभोवतालचे तापमान |
-20 ~ +70℃; 150℃ पर्यंत उच्च तापमान आवृत्ती पर्यायी |
| पिस्टन गती |
30~800 मिमी/से |
| उशी |
दोन्ही टोकांना समायोज्य एअर कुशन |
| एअर पोर्ट धागा |
G1/8 ~ G1/2 (बोअरवर अवलंबून) |
| स्नेहन |
पूर्व-ग्रीस केलेले, तेल-मुक्त ऑपरेशन |
|
बोर (मिमी) टी |
घासणे (N) |
अंदाजे क्षैतिज भार (किलो) |
अंदाजे अनुलंब भार (किलो) |
|
32 |
402 |
20 |
10 |
|
40 |
633 |
32 |
16 |
|
50 |
989 |
50 |
25 |
|
63 |
1558 |
78 |
39 |
|
80 |
2513 |
126 |
63 |
|
100 |
3926 |
196 |
98 |
|
125 |
6136 |
307 |
153 |
|
160 |
10053 |
502 |
251 |
|
200 |
15708 |
785 |
392 |
|
250 |
24543 |
1227 |
613 |
1. माउंटिंग पर्याय
-- मूलभूत प्रकार, FA/FB फ्लँज, CA/CB clevis, LB फूट माउंट, TC/TCM1 ट्रुनियन.
2. पर्यायी ॲक्सेसरीज
-- फ्लोटिंग जॉइंट, रॉड आय, I/Y/U/F कनेक्टर, CMSG/DMSG/EMSG चुंबकीय स्विचेस.
1. बोअर निवड: लोड, आरक्षित ≥50% सुरक्षितता मार्जिनवर आधारित आवश्यक थ्रस्टची गणना करा; कॅन्टिलिव्हर/ऑफसेट लोडसाठी अपग्रेड आकार.
2. स्ट्रोक पुष्टीकरण: प्रभावी प्रवासात 10~20mm सुरक्षा मार्जिन जोडा; कमाल मानक स्ट्रोक 1000 मिमी.
3. कॉन्फिगरेशन जुळणी
-- स्थिती अभिप्राय: -S चुंबक मॉडेल निवडा आणि चुंबकीय स्विच जुळवा;
-- माउंटिंग: मशीन लेआउटनुसार फ्लँज /फूट/क्लेव्हिस निवडा;
-- स्पेशल फंक्शन: डबल रॉडसाठी एससीडी, ॲडजस्टेबल स्ट्रोकसाठी एससीजे, लोड लॉकिंगसाठी एससीएल.
SOLH SC मालिका किफायतशीर टाय रॉड स्टँडर्ड सिलिंडर समायोज्य एअर कुशन आणि मुबलक माउंटिंग पर्यायांसह, सामान्य ऑटोमेशन पुशिंग, ट्रान्सफर आणि पोझिशनिंग टास्कसाठी आदर्श कमी किमतीचा रेखीय ॲक्ट्युएटर.
