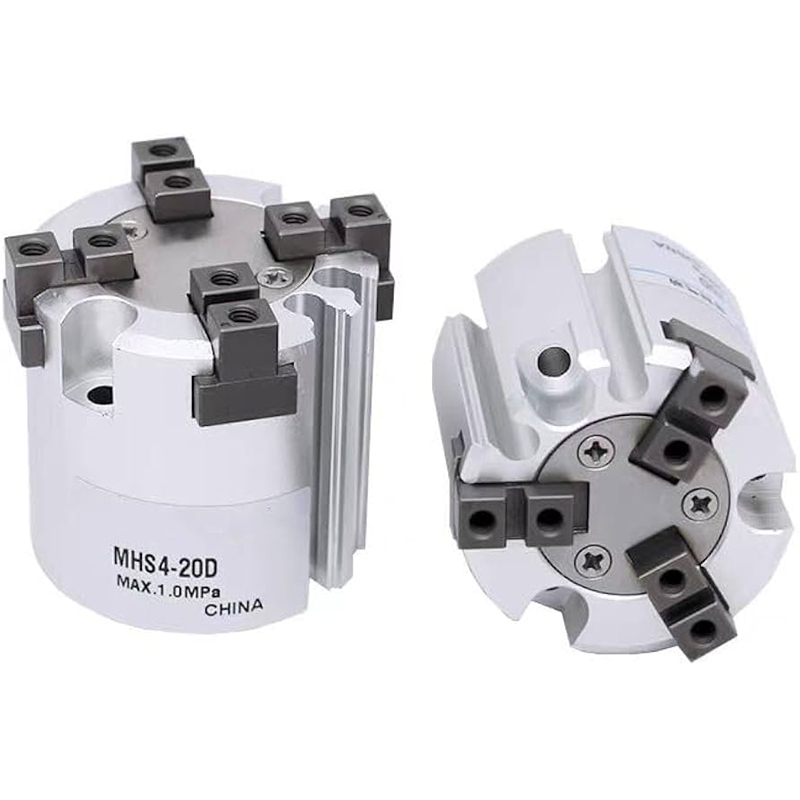

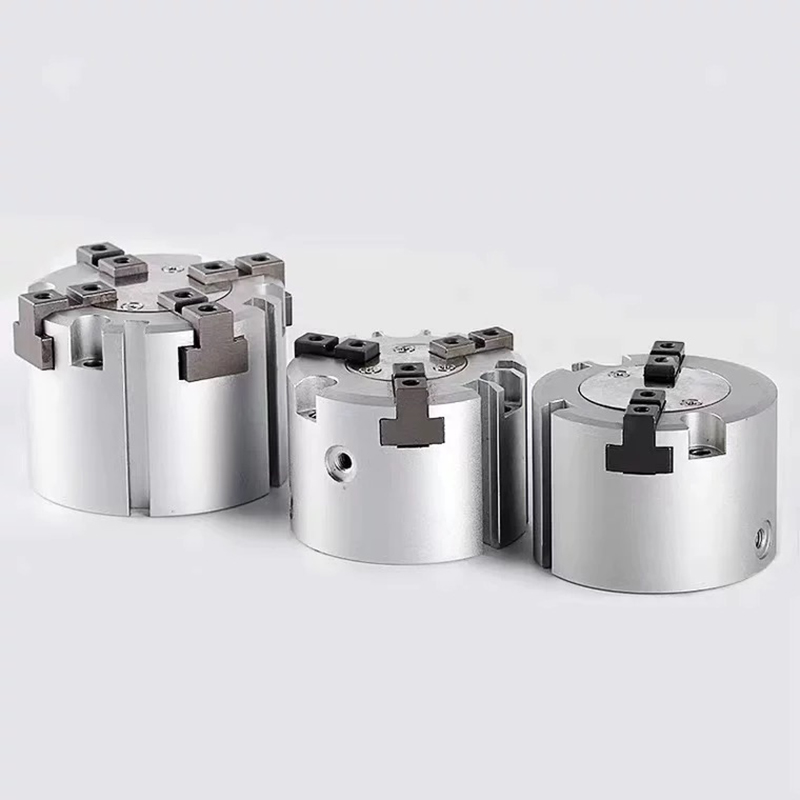

MHS3 / MHS4 मालिका कॉन्सेंट्रिक वायवीय ग्रिपर (वेज कॅम होलो सेंटरिंग चक)

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

मालिका विहंगावलोकन

     -- MHS3: वेज कॅम द्वारे चालविलेले 3-जबडाचे समांतर समांतर ग्रिपर. अति-उच्च समाक्षीयतेसह शाफ्ट, डिस्क आणि गोलाकार वर्कपीस क्लॅम्पिंगसाठी डिझाइन केलेले.

     -- MHS4: चौरस, आयताकृती आणि अनियमित घटकांसाठी 4-जॉ ऑर्थोगोनल समांतर ग्रिपर, विक्षेपण आणि टिल्टिंग टाळण्यासाठी स्थिर क्लॅम्पिंग.

     -- ड्राइव्ह मोड: दुहेरी अभिनय (डी) मानक म्हणून; एकल अभिनय सामान्यपणे बंद / सामान्यपणे खुले पर्यायी.

     --रचना: वेज कॅम ट्रान्समिशन, अंगभूत चुंबकीय रिंग, बोअरमधून मध्यवर्ती पोकळी, उच्च कडकपणाचे पोशाख-प्रतिरोधक बांधकाम, तेल-मुक्त ऑपरेशन.

     -- स्थिती अचूकता: पुनरावृत्ती करा स्थिती अचूकता ±0.01 मिमी, ऑफसेटशिवाय सातत्यपूर्ण मध्यवर्ती स्थिती.

कोर स्ट्रक्चरल फायदे

  1. वेज कॅम उच्च-परिशुद्धता स्व-केंद्रित

     --सर्व जबडे समकालिकपणे उघडे आणि बंद शेअरिंग समान केंद्रबिंदू; वर्तुळाकार भाग विलक्षणतेशिवाय स्वयंचलित केंद्रीकरण जाणवतात.

  2. छिद्रातून मध्यवर्ती पोकळी

     -- एअर टयूबिंग, फायबर ऑप्टिक्स किंवा इजेक्टर पिनच्या रूटिंगला अनुमती देते; स्लीव्ह वर्कपीस, शाफ्ट पार्ट्स आणि थ्रू-टाइप ब्लँकिंग प्रक्रियेसाठी योग्य.

  3. कॉम्पॅक्ट लो-प्रोफाइल लाइटवेट बॉडी

     -- लहान एकंदर उंची, रोबो एंड इफेक्टरवर दाट इंस्टॉलेशन लेआउटसाठी आदर्श.

  4. पार्श्व शक्तीला मजबूत प्रतिकार

     -- प्रेस-फिटिंग, प्लगिंग ऑपरेशन्स आणि बाह्य लोड फोर्ससह मशीन टूल लोडिंगसाठी योग्य.

  5. सर्व बोर आकारांसाठी अंगभूत चुंबकीय रिंग

     -- M9B / M9BW मालिका चुंबकीय स्विचेसशी सुसंगत पूर्णतः उघडलेली / पूर्णपणे बंद स्थिती शोधण्यासाठी.

  6. पूर्ण बोर रेंज: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 मिमी

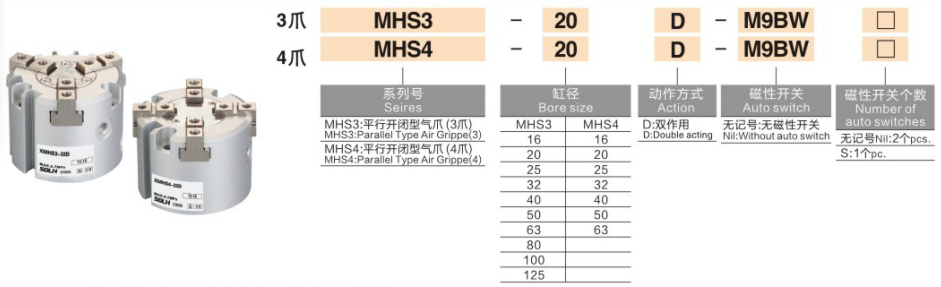

मॉडेल नामकरण नियम पूर्ण करा

  1. मॉडेल उदाहरण: MHS3-32D-M9BW

  2. मानक ऑर्डर संदर्भ उदाहरणे

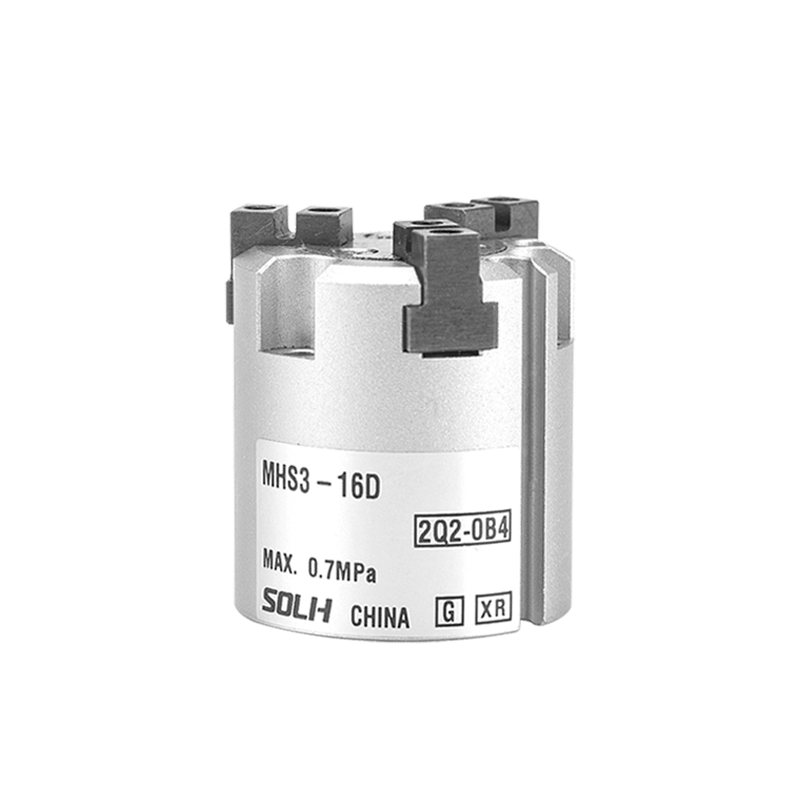

     -- MHS3-25D: 3-जॉ, φ25, दुहेरी अभिनय, चुंबकीय स्विचशिवाय

     -- MHS4-40D-2M9B: 4-जॉ, φ40, दुहेरी अभिनय, ड्युअल M9B चुंबकीय स्विचसह सुसज्ज

सामान्य मानक तांत्रिक तपशील (चाचणी दाब: 0.5MPa)

  1. सामान्य पॅरामीटर्स

     -- ऑपरेटिंग प्रेशर रेंज: 0.15 ~ 0.6 MPa

     -- सभोवतालचे तापमान: -10 ~ 60 ℃ (एअर पाईपिंगच्या आत बर्फ नाही)

     -- कमाल ऑपरेटिंग वारंवारता: 120 चक्र प्रति मिनिट

     -- पुनरावृत्ती स्थिती अचूकता: ±0.01 मिमी

     -- स्नेहन: तेलमुक्त डिझाइन, स्वच्छ उत्पादन वातावरणासाठी योग्य

  2. क्लॅम्पिंग फोर्स आणि सिंगल साइड स्ट्रोक टेबल

निवड तुलना: MHS3 VS MHS4

माउंटिंग पद्धती आणि विशिष्ट अनुप्रयोग परिस्थिती

  1. माउंटिंग पर्याय

     -- एंड फेस स्क्रू + साइड पोझिशनिंग पिन द्वारे निश्चित, रोबोट EOAT इंस्टॉलेशनसाठी युनिव्हर्सल

     -- सेंट्रल थ्रू बोर इजेक्टर पिन इजेक्शन सक्षम करते; अंतर्गत विस्तार आणि बाह्य clamping दोन्ही समर्थन

  2. ठराविक औद्योगिक अनुप्रयोग

     -- मशीन टूल लोडिंग आणि अनलोडिंग: ग्रिपिंग शाफ्ट आणि डिस्क वर्कपीस

     -- 3C इलेक्ट्रॉनिक्स: वर्तुळाकार टर्मिनल्स, स्क्वेअर चिप्स, लघु हार्डवेअर हाताळणी

     -- पॅकेजिंग इंडस्ट्री: बॉटल बॉडी, ट्यूबलर आणि बेलनाकार मटेरियल पोझिशनिंग

     -- असेंबली आणि प्रेस-फिट प्रक्रिया: बेअरिंग प्रेसिंग, शाफ्ट स्लीव्ह इन्सर्टेशन, कॉन्सेंट्रिक असेंबली

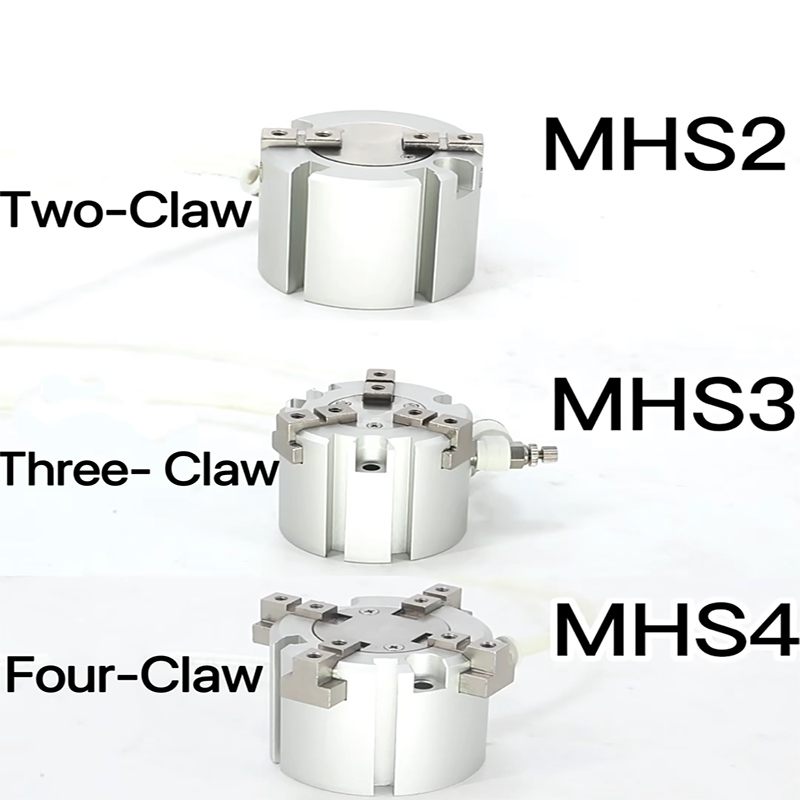

संपूर्ण MHS कौटुंबिक उत्पादन वर्गीकरण

     -- MHS2: 2 समांतर जबडे — सपाट प्लेट्स आणि प्लॅनर वर्कपीससाठी

     -- MHS3: 3 संकेंद्रित जबडा — सर्व गोलाकार घटकांसाठी पसंतीचे समाधान

     -- MHS4: 4 ऑर्थोगोनल जबडा — चौरस आणि आयताकृती भागांसाठी पसंतीचे समाधान

     -- MHSJ3: धुळीच्या आवरणाने सुसज्ज — धुळीने भरलेल्या कठोर कार्यशाळेच्या वातावरणासाठी

     -- MHSH3: बोरमधून विस्तारित पोकळी — सतत थ्रू-टाइप प्रक्रियेसाठी समर्पित

एका वाक्याचा सारांश

     SOLH MHS3 3-जॉ आणि MHS4 4-जॉ वेज कॅम सेल्फ-सेंटरिंग होलो न्यूमॅटिक ग्रिपर्स ±0.01 मिमी उच्च-परिशुद्धता कॉन्सेंट्रिक पोझिशनिंग प्रदान करतात आणि पर्यायी सिंगल/डबल ॲक्टिंग कॉन्फिगरेशन आणि सेंट्रल थ्रू होल, M9 मालिका चुंबकीय स्विचेससह सुसंगत; गोलाकार शाफ्ट/डिस्क भागांसाठी MHS3, चौरस आणि आयताकृती घटकांसाठी MHS4, मशीन टूल लोडिंग, 3C ऑटोमेशन आणि अचूक प्रेस-फिट असेंबली स्टेशनमध्ये मोठ्या प्रमाणावर वापरले जाते.
