ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

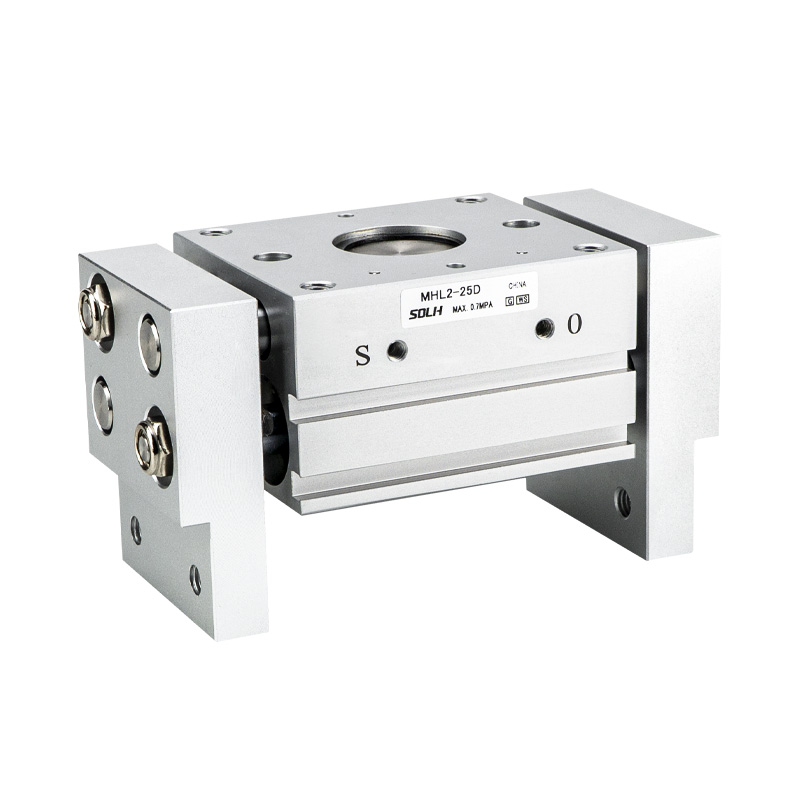

SOLH MHL2 मालिका वाइड-स्ट्रोक रॅक आणि पिनियन सिंक्रोनस समांतर ग्रिपर आहे. मुख्य फायदे: शक्तिशाली क्लॅम्पिंग फोर्स, अल्ट्रा-वाइड ओपनिंग ट्रॅव्हल, उच्च संरचनात्मक कडकपणा आणि बहुमुखी माउंटिंग पर्याय. जड आणि मोठ्या वर्कपीस वाहतुकीसाठी, रुंद-आकाराचे भाग पकडण्यासाठी आणि उच्च-लोड समांतर क्लॅम्पिंगसाठी योग्य. स्वयंचलित लोडिंग/अनलोडिंग, मशीन टूल फिक्स्चर आणि पॅकेजिंग मशिनरीमध्ये व्यापकपणे स्वीकारले जाते.
-- ट्रान्समिशन: रॅक आणि पिनियन यंत्रणा ऑफसेटशिवाय समकालिक जबड्याची हालचाल सुनिश्चित करते; ड्युअल पिस्टन लेआउट कॉम्पॅक्ट आउटलाइनमध्ये मजबूत क्लॅम्पिंग फोर्स प्रदान करते.
-- बांधकाम: ॲल्युमिनियम मिश्र धातु शरीर, स्टेनलेस स्टील जबडा, अंगभूत चुंबकीय रिंग. सर्व फिरणारे शाफ्ट ऑइल-इंप्रेग्नेटेड रेजिन बेअरिंग्स आणि इंटिग्रेटेड डस्ट वायपर सील, चांगली धूळ प्रतिरोधकता आणि विस्तारित सेवा आयुष्याचा अवलंब करतात.
--ऑपरेशन मोड: डबल ॲक्टिंग (डी) फक्त, एकल अभिनय प्रकार नाही. सहज गती नियंत्रणासाठी अंगभूत समायोज्य थ्रोटल. लवचिक स्थिती शोध लेआउटसाठी चार चुंबकीय स्विच माउंटिंग स्लॉट.
-- स्ट्रोक निवड: 3 मानक स्ट्रोक प्रति बोर: D(शॉर्ट) / D1(मध्यम) / D2(लांब), विविध वर्कपीस रुंदीसाठी बाह्य व्यास क्लॅम्पिंग आणि आतील व्यास ग्रिपिंगशी सुसंगत.
-- स्थिती अचूकता: पुनरावृत्ती स्थिती अचूकता ±0.1mm, स्थिर क्लॅम्पिंग कार्यप्रदर्शन हेवी लोड परिस्थितीत.

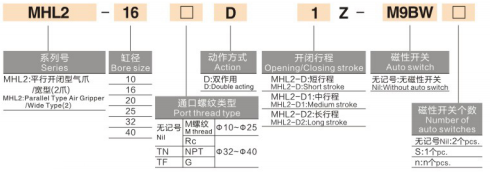

1. मॉडेल उदाहरण: MHL2-32D2-TF-M9BW
|
सेगमेंट |
कोड |
वर्णन |
|
1 |
MHL2 |
मालिका: वाइड ओपनिंग समांतर वायवीय ग्रिपर |
|
2 |
32 |
बोर आकार: 10,16,20,25,32,40 मिमी (लहान, मध्यम आणि जड भार कव्हर करते) |
|
3 |
D/D1/D2 |
स्ट्रोक ग्रेडडी = शॉर्ट स्ट्रोकD1 = मध्यम स्ट्रोकD2 = लांब स्ट्रोक |
|
4 |
TN/TF |
पोर्ट थ्रेड स्पेसिफिकेशनTN = NPT थ्रेड; TF = G थ्रेड (ø32/40 साठी खास)ø10~25 डीफॉल्ट M मेट्रिक थ्रेड |
|
5 |
-M9BW |
चुंबकीय स्विच मॉडेलM9B(NPN) / M9N(PNP) / M9PW=1m केबल / L=3m / Z=5m |
|
6 |
सानुकूल प्रत्यय |
-X28: समायोज्य बंद रुंदी-X53: EPDM सीलिंग-X79: फूड-ग्रेड वंगण आणि इतर सानुकूल पर्याय |
2. मानक ऑर्डर संदर्भ
MHL2-40D2-TF-M9BL बोर 40, लाँग स्ट्रोक D2, G थ्रेड पोर्ट, अंगभूत चुंबक, 3m केबलसह M9B स्विच.
|
पॅरामीटर आयटम |
मानक तपशील |
| जबडा कॉन्फिगरेशन |
2 जबडे, समांतर रेखीय उघडणे आणि बंद करणे |
| ऑपरेशन मोड |
फक्त दुहेरी अभिनय |
| ऑपरेटिंग प्रेशर |
ø10~25: 0.15~0.6 MPaø32~40: 0.1~0.6 MPa (शिफारस केलेले: 0.5 MPa) |
| पुरावा दाब |
1.0 MPa |
| सभोवतालचे तापमान |
-10 ~ 60 ℃ (पाईपिंगमध्ये आयसिंग नाही) |
| स्थिती अचूकतेची पुनरावृत्ती करा |
±0.1 मिमी |
| कमाल ऑपरेटिंग वारंवारता |
बोअर आणि स्ट्रोक वाढल्याने कमी होतेø10D ≈ 60 cpm; ø40D2 ≈ 20 cpm |
| एअर पोर्ट धागा |
ø10~25: M5×0.8ø32~40: Rc1/8 (TN/TF/NPT पर्यायी) |
| स्नेहन |
तेल मुक्त ऑपरेशन; विनंतीनुसार अन्न-दर्जा / उच्च-तापमान ग्रीस उपलब्ध |
| चुंबकीय स्विच माउंट |
चार माउंटिंग स्लॉट, 1~2 चुंबकीय स्विचला समर्थन देतात |
| आरोहित मार्ग |
बॉडी टॅप केलेले छिद्र / साइड माउंट / अक्षीय माउंट / थ्रू-होल, मल्टी-ओरिएंटेशन सुसंगत |
|
बोर (मिमी) |
संदर्भ क्लॅम्प अंतर (मिमी) |
क्लॅम्पिंग फोर्स (N) |
मॉडेल कोड D/D1/D2 |
सिंगल साइड स्ट्रोक (मिमी) |
एकूण उघडण्याची श्रेणी (मिमी) |
निव्वळ वजन (ग्रॅम) |
|
10 |
40 |
14 |
MHL2-10D/D1/D2 |
20/40/60 |
20/40/60 |
280/345/425 |
|
16 |
40 |
45 |
MHL2-16D/D1/D2 |
30/60/80 |
30/60/80 |
५८५/७९५/९३५ |
|
20 |
40 |
74 |
MHL2-20D/D1/D2 |
40/80/100 |
40/80/100 |
१०२५/१४९५/१६९० |
|
25 |
40 |
131 |
MHL2-25D/D1/D2 |
50/100/120 |
50/100/120 |
1840/1850/2775 |
|
32 |
80 |
228 |
MHL2-32D/D1/D2 |
70/120/160 |
70/120/160 |
2905/3275/3820 |
|
40 |
80 |
396 |
MHL2-40D/D1/D2 |
100/160/200 |
100/160/200 |
५२७०/६८३०/७९०५ |
⚠️ टीप: संदर्भ क्लॅम्प अंतर: ø10~25 साठी 40mm; ø32~40 साठी 80 मिमी. जबडा विस्तार वाढतो तेव्हा प्रभावी क्लॅम्पिंग फोर्स कमी होते. लोड पडताळणी दरम्यान सुरक्षितता घटक ≥1.5 आरक्षित करणे आवश्यक आहे.
-- जड / मोठ्या आकाराच्या वर्कपीसेस ज्यांना मजबूत क्लॅम्पिंग फोर्स आणि रुंद ओपनिंग स्ट्रोक आवश्यक आहे, जसे की जड पाईप्स, प्लेट्स आणि मटेरियल ट्रे
-- लवचिक बहु-दिशा माऊंटिंग लेआउटसह, विक्षेप न करता समकालिक समांतर हालचालीची मागणी करणारे अनुप्रयोग
-- धूळ-प्रवण कठोर कार्य परिस्थिती (मशीन टूल लोडिंग, कास्टिंग भाग हाताळणी), विश्वसनीय धूळ प्रतिरोध आणि दीर्घ सेवा आयुष्य आवश्यक आहे
-- 3 स्ट्रोक पर्यायांद्वारे अनेक भागांच्या आकारांशी सुसंगत अशा बाह्य व्यासाचे क्लॅम्पिंग आणि आतील व्यास पकडणे अशा दोन्ही प्रणालींची आवश्यकता असते
-- बोर निवडण्यापूर्वी प्रथम लोड निश्चित करा: वर्कपीसचे वजन, जबडयाच्या विस्ताराची लांबी आणि सुरक्षा घटक ≥१.५ यावर आधारित आवश्यक क्लॅम्पिंग फोर्सची गणना करा, त्यानंतर संबंधित बोर आकाराशी जुळवा.
-- वर्कपीसच्या रुंदीनुसार स्ट्रोक निवडा: प्राधान्यक्रम D(लहान) → D1(मध्यम) → D2(लांब), अनावश्यक जास्त स्ट्रोक टाळा.
-- पोझिशन डिटेक्शन: जबडा उघडा/बंद फीडबॅकसाठी D-M9□ मालिका चुंबकीय स्विच (NPN/PNP/नॉन-संपर्क) सह सुसज्ज करा; चार माउंटिंग स्लॉट लवचिक व्यवस्था करण्यास अनुमती देतात.
-- माउंटिंग आणि पोर्ट कॉन्फिगरेशन: ø10~25 दत्तक M5×0.8; ø32~40 TN/TF/NPT थ्रेडसह Rc1/8 निवडा. इंस्टॉलेशन पृष्ठभागानुसार टॅप्ड/थ्रू/साइड माउंट बेस निवडा.
-- धूळ संरक्षण आणि देखभाल: स्टँडर्ड इंटिग्रेटेड डस्ट स्क्रॅपर. जड धूळ वातावरणासाठी -X85/-X86 धूळ-प्रतिरोधक सानुकूल आवृत्ती जोडा; नियमितपणे बीयरिंग आणि सीलिंग रिंग स्वच्छ करा.
SOLH MHL2 रॅक आणि पिनियन वाइड-स्ट्रोक समांतर वायवीय ग्रिपर तीन स्ट्रोक पर्यायांसह हेवी क्लॅम्पिंग फोर्स प्रदान करते, अंगभूत डस्ट-प्रूफ स्ट्रक्चर आणि मल्टी-डायरेक्शन माउंटिंग, बाह्य आणि अंतर्गत व्यास ग्रिपिंगशी सुसंगत, मशीन टूल लोडिंगसाठी आदर्श हेवी-ड्यूटी ग्रिपर, प्लेट आणि उपकरणे ऑटोमॅटिक पॅकिंग.
