MHC2 मालिका कोनीय शैली एअर ग्रिपर/मानक प्रकार

SOLH MHC2 पिव्होट-प्रकार अँगुलर स्विंग वायवीय ग्रिपर समतुल्य SMC मॉडेल्ससह पूर्णपणे बदलण्यायोग्य आहे. रॉकर आर्म मेकॅनिझम 30° च्या जास्तीत जास्त सिंगल-जॉ स्विंग एंगलसह तळाच्या पिव्होटभोवती फिरण्यासाठी जबडे चालवते, जे रेषीयपणे हलवणाऱ्या MHZ2 समांतर ग्रिपर्सपेक्षा वेगळे असते. बोअरचा आकार 6/10/16/20/25 मिमी कव्हर करतो, डी डबल ॲक्टिंग आणि एस सिंगल-ॲक्टिंग सामान्यपणे ओपन व्हेरियंटमध्ये उपलब्ध आहे (एनसी सामान्यतः बंद आवृत्ती नाही). अंगभूत वन-वे थ्रॉटल वाल्व्ह थेट गती समायोजन सक्षम करतात. पूर्व-स्थापित चुंबकीय रिंग M9BW रीड स्विचेससह PLC सिस्टीममध्ये जबडा स्थिती सिग्नल प्रसारित करण्यासाठी कार्य करतात. कमी-प्रोफाइल कॉम्पॅक्ट बॉडी मर्यादित सखोल जागेसह उपकरणांमध्ये बाह्य रॅपिंग क्लॅम्पिंगसाठी आदर्श आहे. लीव्हरच्या तत्त्वामुळे, प्रभावी क्लॅम्पिंग टॉर्क विस्तारित फिक्स्चरसह झपाट्याने कमी होते; निवड करताना जबडाच्या ओव्हरहँग लांबीवर आधारित लोड सत्यापन अनिवार्य आहे. 3C प्लॅस्टिक घरांच्या बाह्य क्लॅम्पिंगसाठी, बाटलीच्या टोप्या आणि नळीच्या आकाराचे छोटे भाग, साइड फीडिंग आणि सूक्ष्म रोबोट एंड इफेक्टर्ससाठी पिक-अँड-प्लेससाठी मोठ्या प्रमाणावर लागू केले जाते. MHZ2 समांतर ग्रिपर्सची शिफारस अशा अनुप्रयोगांसाठी केली जाते ज्यांना केंद्रीत उच्च-परिशुद्धता पकडणे, लांब फिक्स्चर लोड किंवा पॉवर-ऑफ होल्डिंग फंक्शन आवश्यक आहे.

चौकशी पाठवा

उत्पादन वर्णन

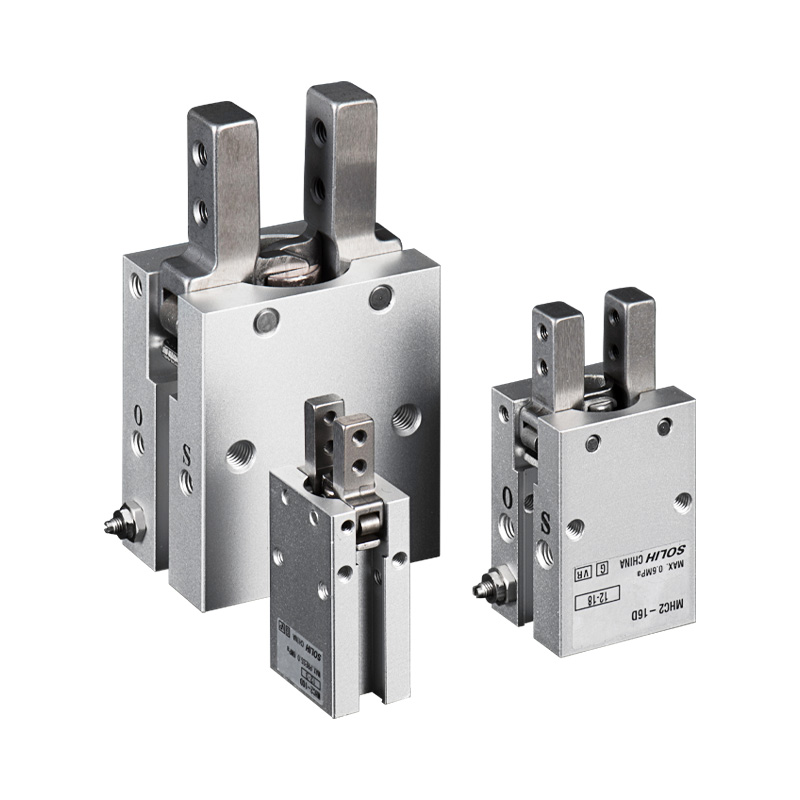

SOLH MHC2 मालिका कोनीय पिव्होट वायवीय ग्रिपर पूर्ण उत्पादन परिचय

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

SOLH MHC2 मालिका मानक पिव्होट अँगुलर 2-जॉ न्यूमॅटिक ग्रिपर आहे. ड्युअल पिस्टन पुशिंग रॉकर मेकॅनिझमद्वारे चालवलेले, जबडे रेखीय समांतर प्रवासाऐवजी तळाच्या पिव्होट पॉइंटभोवती फिरतात. कमाल जबडा स्विंग एंगल: 30°. उपलब्ध बोर आकार: 6/10/16/20/25 मिमी. दोन ऑपरेशन प्रकार: दुहेरी अभिनय (डी) आणि एकल अभिनय सामान्यपणे उघडा (एस). गती नियमनासाठी अंगभूत समायोज्य थ्रोटल वाल्व्ह. ओपन/क्लोज स्टेटस फीडबॅकसाठी M9BW सीरीज मॅग्नेटिक स्विचसह सुसंगत. आयातित MHC2 सह डायरेक्ट डायमेंशनल इंटरचेंज

MHZ2 समांतर ग्रिपरला पूरक: MHZ2 = जबडा रेखीय अनुवाद; MHC2 = रोटरी स्विंग जबडा. अरुंद सखोल इंस्टॉलेशन स्पेस आणि बाहेरील बाजूच्या वर्कपीस ग्रॅबिंग ऍप्लिकेशनसाठी आदर्श.

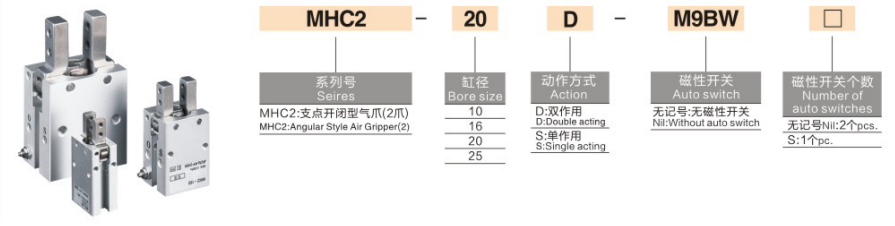

मॉडेल कोडिंग नियम पूर्ण करा

1. स्वरूप: MHC2 - 16 D - □ - M9BW - □

-- MHC2: मालिका कोड, मानक पिव्होट अँगुलर ग्रिपर

-- 16: बोर आकार: 6 / 10 / 16 / 20 / 25 मिमी

-- ऑपरेशन मोड

* डी: डबल ॲक्टिंग — एअर सप्लाय क्लॅम्प्स, रिव्हर्स एअर रिलीज; उच्च क्लॅम्पिंग टॉर्क, मुख्य प्रवाहातील सार्वत्रिक प्रकार

* एस: सिंगल ॲक्टिंग NO साधारणपणे उघडा — एअर सप्लाय क्लॅम्प्स; एअर कट झाल्यावर स्प्रिंग आपोआप वर्कपीस सोडते

टीप: मानक MHC2 सिंगल एक्टिंग नॉर्मली क्लोज्ड (NC) प्रकार प्रदान करत नाही

--मध्यभागी: बॉडी ऑप्शन (MHCA2 शॉर्ट बॉडी / एंड पोर्ट व्हेरियंट; रिक्त = स्टँडर्ड साइड पोर्ट बेस मॉडेल)

-- M9BW: चुंबकीय स्विच

* रिक्त = कोणतेही स्विच नाही (चुंबकीय रिंग पूर्व-स्थापित, फक्त माउंटिंग स्लॉट आरक्षित)

* M9BW / M9BL = पोझिशन फीडबॅकसाठी युनिव्हर्सल सॉलिड-स्टेट मॅग्नेटिक स्विच

-- प्रत्यय: चुंबकीय स्विचचे प्रमाण

* रिक्त = 2 pcs मानक (दोन्ही क्लॅम्प आणि रिलीझ स्थिती शोधा)

* S = फक्त 1 एकल चुंबकीय स्विच

2. मानक ऑर्डरचे उदाहरण

MHC2-16D-M9BW:MHC2 स्टँडर्ड अँगुलर पिव्होट ग्रिपर, बोर 16, डबल ॲक्टिंग, 2pcs M9BW मॅग्नेटिक स्विचेस, स्टँडर्ड साइड पोर्ट बॉडी.

कामाचे तत्व आणि मुख्य स्पर्धात्मक फायदे

1. पिव्होट रॉकर स्विंग यंत्रणा

जबडे तळाच्या पिव्होटभोवती फिरतात. उघडताना जबड्याच्या टिपा बाहेरच्या दिशेने पसरतात. बाह्य-साइड क्लॅम्पिंगसाठी योग्य जेथे समांतर ग्रिपर अपुऱ्या खोलीच्या जागेमुळे यांत्रिक हस्तक्षेपाचा धोका असतो. स्विंग श्रेणी: +30° ~ -10°.

2. सममितीय ड्युअल पिस्टन ड्राइव्ह

मोठे क्लॅम्पिंग टॉर्क व्युत्पन्न करते; दोन्ही जबडे संतुलित लोडसह समकालिकपणे स्विंग करतात. अंगभूत वन-वे थ्रॉटल वाल्व्ह, ओपनिंग/क्लोजिंग वेग समायोजित करण्यासाठी अतिरिक्त वेग नियंत्रण फिटिंगची आवश्यकता नाही.

3. कमी उंचीचे कॉम्पॅक्ट बॉडी

पातळ बाह्यरेखा, सूक्ष्म रोबोट एंड इफेक्टर आणि अरुंद कॅबिनेट इंस्टॉलेशनसाठी उत्तम.

4. तेल-मुक्त ऑपरेशन

दीर्घ सेवा ग्रीस कारखान्यात पूर्व-भरलेले, सतत सायकल चालविण्यासाठी कोरड्या फिल्टर केलेल्या कॉम्प्रेस्ड हवेशी सुसंगत.

5. चुंबकीय स्थिती शोध तयार

अंगभूत चुंबकीय रिंग, वर्कपीस उपस्थिती निर्णयासाठी PLC ला जबडा स्थिती सिग्नल प्रसारित करण्यासाठी M9BW स्विचसह सहकार्य करा.

6. मल्टी-डायरेक्शनल माउंटिंग बेस

तळाच्या पृष्ठभागावर पिन होल आणि टॅप माउंटिंग होल शोधणे; क्षैतिज आणि अनुलंब माउंटिंग समर्थित. विस्तारित कस्टम फिक्स्चर जबड्यांवर बसवता येते.

युनिफाइड जनरल टेक्निकल स्पेसिफिकेशन टेबल

पॅरामीटर आयटम	मानक तपशील
लागू माध्यम	फिल्टर केलेली कोरडी संकुचित हवा (तेल-मुक्त ऑपरेशन)
ऑपरेटिंग प्रेशर	दुहेरी अभिनय D: 0.15～0.7MPa / एकल अभिनय S NO: 0.25～0.7MPa
कमाल स्विंग कोन	एकल जबडा: 30° (+30° ~ -10°)
स्थिती अचूकतेची पुनरावृत्ती करा	±0.02 मिमी
कमाल ऑपरेटिंग वारंवारता	180 सायकल प्रति मिनिट (cpm)
सभोवतालचे तापमान	-10℃ ~ +60℃ (पाइपिंगमध्ये बर्फ नाही)
एअर पोर्ट धागा	बोर 6: M3×0.5 / बोर 10/16/20/25: M5×0.8
यांत्रिक सेवा जीवन	≥8 दशलक्ष ओपन-क्लोज सायकल

क्लॅम्पिंग टॉर्क टेबल @0.5MPa (युनिट: N·m)

बोर आकार	दुहेरी अभिनय डी टॉर्क	एकल अभिनय SNO टॉर्क
6	0.038	0.024
10	0.10	0.070
16	0.39	0.31
20	0.70	0.54
25	1.36	1.08

महत्त्वाचे स्मरणपत्र: फिक्स्चर एक्स्टेंशनची लांबी जसजशी वाढते तसतसे, प्रभावी जबडाच्या टिप क्लॅम्पिंग फोर्समध्ये लीव्हर प्रभावामुळे लक्षणीय घट होते. निवड करताना लीव्हर टॉर्कची पडताळणी अनिवार्य आहे.

निवड तुलना: MHC2 अँगुलर ग्रिपर VS MHZ2 समांतर ग्रिपर

तुलना परिमाण	MHC2 पिव्होट अँगुलर स्विंग ग्रिपर	MHZ2 रेखीय समांतर ग्रिपर
जबडा हालचाल	पिव्होट पॉइंटभोवती रोटरी स्विंग (कोनीय प्रकार)	सिंक्रोनस क्षैतिज रेखीय भाषांतर
पसंतीची क्लॅम्पिंग पद्धत	वर्कपीसचे बाह्य रॅपिंग क्लॅम्पिंग	आऊटर क्लॅम्पिंग आणि इनर ग्रिपिंग दोन्ही उपलब्ध
जागेची आवश्यकता	टिपा उघडल्यावर बाहेरच्या दिशेने विस्तृत होतात, मर्यादित खोलीच्या स्थानकांसाठी अनुकूल असतात	अतिरिक्त पार्श्व रेखीय प्रवास मंजुरी आवश्यक आहे
स्थिती अचूकता	±0.02 मिमी	±0.01 मिमी (उच्च सुस्पष्टता)
लोड वैशिष्ट्य	लीव्हर रचना; लांब फिक्स्चरसह क्लॅम्पिंग फोर्स झपाट्याने कमी होते	रेखीय मार्गदर्शक डिझाइन; क्लॅम्पिंग फोर्स फिक्स्चरच्या लांबीने प्रभावित होत नाही
ठराविक परिस्थिती	बाहेरील बाजूने लहान भाग पकडणे, साइड फीडिंग टूलिंग	बाहेरील बाजूने लहान भाग पकडणे, साइड फीडिंग टूलिंग

चरण-दर-चरण निवड मार्गदर्शक

1. ऑपरेशन मोड निवड

-- 24 तास सतत मास ऑटोमेशन, जास्तीत जास्त क्लॅम्पिंग टॉर्कची मागणी → डी डबल ॲक्टिंग (प्राधान्य मुख्य प्रवाह)

-- हॉट प्रेसिंग / स्टॅम्पिंग स्टेशन, पॉवर लॉस झाल्यानंतर वर्कपीस क्रशिंग टाळण्यासाठी ऑटो रिलीझ → एस सिंगल एक्टिंग NO

NC पॉवर-ऑफ होल्ड प्रकाराशिवाय MHC2 मानक मालिका. पॉवर कट नंतर कायमस्वरूपी क्लॅम्पिंग आवश्यक असल्यास, MHZ2-C मालिका निवडा.

2. कामकाजाच्या स्थितीचा निर्णय

✅ MHC2 ला प्राधान्य द्या जर:

-- मर्यादित उपकरणे खोली; प्रवासादरम्यान समांतर रेखीय ग्रिपर फ्रेममध्ये हस्तक्षेप करते

-- साइड फीडिंग प्रक्रिया, बाहेरील परिघातून वर्कपीस घ्या

--छोट्या प्लॅस्टिकच्या घरांसाठी बाह्य क्लॅम्पिंग, बाटलीच्या टोप्या, ट्यूबलर भाग

-- मिनी रोबोट EOAT ला अति-पातळ कॉम्पॅक्ट ग्रिपर बाह्यरेखा आवश्यक आहे

❌ त्याऐवजी MHZ2 निवडा जर:

-- वर्कपीसला रोटरी टॉर्कशिवाय केंद्रीत स्थिर क्लॅम्पिंग आवश्यक आहे

-- लांब विस्तारित कस्टम फिक्स्चर आवश्यक आहे (गंभीर टॉर्क क्षीणन धोका)

-- अल्ट्रा-हाय रिपीट पोझिशनिंग ±0.01 मिमी अनिवार्य आहे

-- पॉवर-ऑफ परमनंट क्लॅम्पिंग (NC सामान्यतः बंद) आवश्यक आहे

3. सिग्नल शोध पर्याय

-- PLC वर्कपीस आयडेंटिफिकेशनसह पूर्णपणे स्वयंचलित उत्पादन लाइन → M9BW चुंबकीय स्विचेस सुसज्ज करा

-- स्वयंचलित लॉजिकशिवाय साधे मॅन्युअल फिक्स्चर → स्विचशिवाय मूलभूत मॉडेल

ठराविक औद्योगिक अनुप्रयोग परिस्थिती

-- 3C ऑटोमेशन: प्लॅस्टिक हाउसिंग आणि कनेक्टर्सचे बाह्य क्लॅम्पिंग, सूक्ष्म घटक असेंबली

-- पॅकेजिंग मशिनरी: बाटली टोपी उचलणे, लहान सामग्रीच्या बॉक्सचे पार्श्व हस्तांतरण

-- तपासणी टूलिंग: ट्यूबलर आणि दंडगोलाकार वर्कपीससाठी बाह्य स्थिती

-- मर्यादित जागेत साइड पिक आणि प्लेससाठी मिनी रोबोट एंड इफेक्टर

-- इंजेक्शन मोल्डिंग सहाय्यक उपकरणे: सूक्ष्म प्लास्टिक भाग पाडणे आणि उचलणे

मानक जुळलेले वायवीय सर्किट्स

1. सर्किट 1: सामान्य दुहेरी अभिनय ग्रिपर सर्किट

AFC हवाई सेवा युनिट → 4V210 5/2 सोलेनोइड वाल्व → PU6 ट्यूबिंग → MHC2 अँगुलर ग्रिपर (M9BW स्विचेस PLC इनपुटवर वायर्ड)

2. सर्किट 2: सिंगल एक्टिंग नॉर्मली ओपन सेफ्टी सर्किट (वीज कमी झाल्यानंतर ऑटो रिलीझ)

-- एआर प्रेशर रेग्युलेटर → 3V 3/2 सोलेनोइड व्हॉल्व्ह → MHC2-XXS सिंगल एक्टिंग नो ग्रिपर

ऑपरेशन आणि देखभाल खबरदारी

-- एएफ मालिका 5μm अचूक एअर फिल्टर अपस्ट्रीम स्थापित करा; पिव्होट जॉइंटमध्ये धूळ प्रवेश केल्याने जॅमिंग होईल.

-- फिक्स्चर विस्ताराची लांबी कमी करा; लांब फिक्स्चरमुळे तीव्र प्रभावी शक्ती कमी होते आणि वर्कपीस घसरण्याचा धोका असतो.

-- विक्षिप्त जड भार टाळा; एकतर्फी शक्ती पिव्होट पिनच्या परिधानांना गती देते.

-- अंगभूत थ्रॉटलद्वारे जबड्याचा वेग हळूहळू समायोजित करा; जलद हाय-स्पीड प्रभाव वर्कपीस खराब करेल.

-- मानक सील मजबूत आम्ल, अल्कली आणि सेंद्रिय सॉल्व्हेंट्सला प्रतिरोधक नसतात; संक्षारक वातावरणासाठी फ्लोरिन रबर सील सानुकूलित आवृत्ती.

एका वाक्याचा सारांश

SOLH MHC2 पिव्होट अँगुलर स्विंग न्यूमॅटिक ग्रिपर D/S ऑपरेशन मोड आणि बिल्ट-इन स्पीड थ्रॉटलसह रॉकर रोटरी जबड्याची यंत्रणा अवलंबते, अरुंद-खोली स्थानकांमध्ये बाह्य-साइड रॅपिंग क्लॅम्पिंगसाठी कॉम्पॅक्ट लो-प्रोफाइल, M9BW चुंबकीय रीतीने वापरलेले प्लॅस्टिक स्वीच, वाइड बॉटल आणि प्लॅस्टिकच्या बॉटलच्या विस्तृत स्विचसाठी. 3C, पॅकेजिंग आणि लघु रोबोट ऑटोमेशन उपकरणे मिळवणे.
