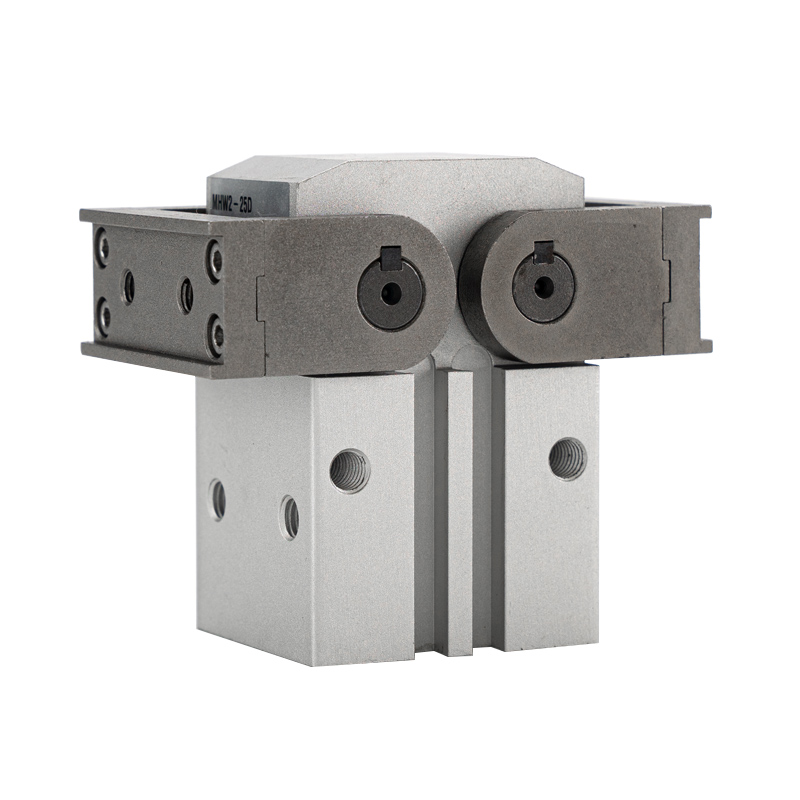

MHW2 मालिका 180° रॅक आणि पिनियन स्विंग वायवीय ग्रिपर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

     SOLH MHW2 मालिका एकूण 180° ओपनिंग अँगलसह रॅक आणि पिनियन चालित 2-जॉ स्विंग ग्रिपर आहे. मुख्य ताकद: अचूक गियर सिंक्रोनस हालचाल, अल्ट्रा-वाइड 180° स्विंग अँगल, स्पेस-सेव्हिंग आउटलाइन, फोर-साइड सेन्सर माउंटिंग स्लॉट आणि डस्ट-प्रूफ टिकाऊ बांधकाम. वर्कपीस फ्लिपिंग, लोडिंग/अनलोडिंग, मोठ्या आकाराच्या पार्ट ग्रिपिंग आणि मर्यादित-स्पेस स्टेशनसाठी व्यापकपणे स्वीकारले जाते आणि मोठ्या-कोनातील स्विंग ग्रिपर ऍप्लिकेशन्ससाठी मुख्य प्रवाहात निवड होते.

मुख्य रचना आणि डिझाइन वैशिष्ट्ये

     -- कामाचे तत्त्व: सिंक्रोनस रोटेशनसाठी सिलेंडर रॅकला पिनियन चालविण्यास ढकलतो; दोन जबडे सममितीने फिरतात. गियर मेशिंग उत्कृष्ट सिंक्रोनाइझेशन, ऑफसेट विचलन न करता एकसमान क्लॅम्पिंग फोर्स सुनिश्चित करते.

     -- स्विंग वैशिष्ट्य: प्रत्येक जबडा 90° पर्यंत फिरतो, एकूण द्विपक्षीय ओपनिंग 180°. पूर्ण उघडलेले जबडे सिलिंडरच्या शरीराला लंबवत उभे असतात, कमीतकमी प्रोजेक्शन जागा व्यापतात, यांत्रिक टाळण्याची आवश्यकता असलेल्या सामग्री हाताळण्यासाठी आदर्श.

     -- बॉडी लेआउट: बिल्ट-इन मॅग्नेटिक रिंगसह स्क्वेअर हार्ड एनोडाइज्ड ॲल्युमिनियम हाउसिंग. फोर-साइड (वर/खाली/डावी/उजवीकडे) सेन्सर ग्रूव्ह M9B/A93 चुंबकीय स्विचेसच्या थेट फिटिंगला, अप्रतिबंधित सेन्सर व्यवस्थांना समर्थन देतात.

     -- साहित्य आणि संरक्षण: हार्ड ऑक्सिडेशन सिलेंडर, उच्च-शक्ती मिश्र धातु स्टील जबडा आणि धूळ-प्रूफ सीलिंग संरचना. अरुंद क्लिअरन्स परदेशी पदार्थांच्या घुसखोरीला प्रतिबंध करते, धूळयुक्त कार्यशाळेच्या परिस्थितीत स्थिर कामगिरी आणि विस्तारित सेवा आयुष्य.

     -- ऑपरेशन मोड: दुहेरी अभिनय (डी). जबडा उघडणे आणि बंद होणे लक्षात येण्यासाठी द्विदिशात्मक सिलेंडर थ्रस्ट फॉरवर्ड/रिव्हर्स गियर फिरवते.

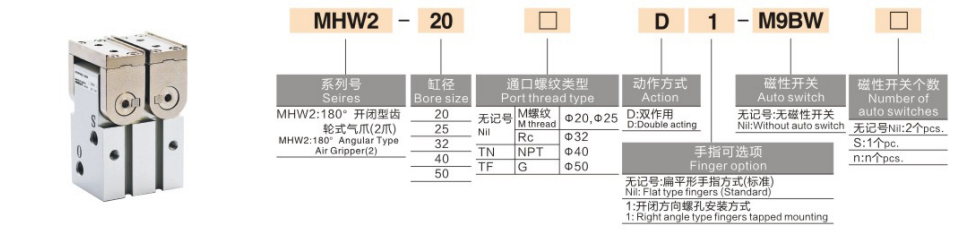

मॉडेल कोडिंग नियम पूर्ण करा

 1. मॉडेल उदाहरण: MHW2-32D-M9BW

  2. मानक ऑर्डर संदर्भ उदाहरणे

     -- MHW2-25D：बोर 25, चुंबकीय स्विचशिवाय डबल ॲक्टिंग बेसिक मॉडेल

     -- MHW2-40D-M9B：बोर 40, M9B चुंबकीय स्विचने सुसज्ज दुहेरी अभिनय

युनिव्हर्सल कोर टेक्निकल स्पेसिफिकेशन्स (0.5MPa सप्लाय प्रेशर)

मुख्य स्पर्धात्मक फायदे

  1. 180° अल्ट्रा-वाइड स्विंग अँगल आणि उत्कृष्ट जागेचा वापर

     -- संपूर्ण उघडल्यावर जबडे शरीरासमोर उभे राहतात, फक्त सिलिंडरची प्रक्षेपित जागा व्यापतात, अरुंद स्थानकांसाठी योग्य असतात आणि प्रक्रियेसाठी वर्कपीस टाळणे आणि हालचाल करणे आवश्यक असते.

  2. उच्च सुस्पष्टता गियर सिंक्रोनस ट्रांसमिशन

     --रॅक आणि पिनियन मेशिंग ड्राइव्ह, सिंक्रोनस एरर ≤0.1°, संतुलित सममितीय क्लॅम्पिंग, एकतर्फी शक्तीमुळे वर्कपीस घसरण्यापासून प्रभावीपणे प्रतिबंधित करते.

  3. 360° लवचिक सेन्सर लेआउट

     -- चुंबकीय स्विचेस सर्व-दिशा स्थितीचे निरीक्षण, सोयीस्कर स्थापना आणि कोणत्याही माउंटिंग ओरिएंटेशनसाठी चालू करण्यासाठी शरीराच्या चार पृष्ठभागांवर माउंट केले जाऊ शकतात.

  4. कठोर वातावरणासाठी धूळ-पुरावा रचना

     -- अनुकूलित सीलिंग आणि लहान अंतर्गत अंतर ब्लॉक धूळ प्रवेश; यांत्रिक सेवा जीवन ≥5 दशलक्ष सायकल, दीर्घकालीन उच्च-सायकल स्वयंचलित उत्पादन लाइनसाठी स्थिर.

 माउंटिंग फॉर्म आणि ठराविक औद्योगिक अनुप्रयोग

  1. माउंटिंग पर्याय

     -- अक्षीय क्षैतिज माउंटिंग: असेंबली लाइन लोडिंग आणि अनलोडिंगसाठी क्षैतिज क्लॅम्पिंग

     -- अनुदैर्ध्य अनुलंब माउंटिंग: वर्कपीस फ्लिपिंग स्टेशनसाठी अनुलंब लिफ्टिंग

     --लॅटरल साइड माउंटिंग: अरुंद मर्यादित उपकरणाच्या जागेसाठी साइड क्लॅम्पिंग

  2. विशिष्ट अनुप्रयोग परिस्थिती

     -- इलेक्ट्रॉनिक्स आणि गृह उपकरणे: गृहनिर्माण, पॅनेल आणि मोठ्या आकाराचे घटक पकडणे आणि फ्लिप करणे

     -- ऑटोमोटिव्ह पार्ट्स: लॅम्प हाउसिंग्स, इंटीरियर ट्रिम्स आणि लहान कास्टिंगची वाहतूक

     -- लॉजिस्टिक्स आणि पॅकेजिंग: बॉक्सेस, पॅलेट्स आणि बॅरलेड साहित्य हाताळणे

     -- मशीन आणि इंजेक्शन मोल्डिंग ऑटोमेशन: मशीन टूल्स आणि मोल्डिंग मशीनमधून मोठ्या वर्कपीस निवडणे

निवड तुलना: MHW2 गियर स्विंग VS MHY2 कॅम स्विंग VS MHT2 टॉगल ग्रिपर

3-चरण जलद निवड मार्गदर्शक

  1. वर्कपीसच्या वस्तुमानावर आधारित बोरची निवड

     -- 20 ≤ 3kg；25 = 3~5kg；32 = 5~10kg；40 = 10~15kg；50 = 15~20kg. राखीव ≥30% लोड सुरक्षा मार्जिन.

  2. स्विंग कोन सत्यापन

     -- मानक सिंगल जॉ स्विंग एंगल 90°, एकूण ओपनिंग 180°. वर्कपीस परिमाण आणि टाळण्याचा प्रवास सामावून घेण्यासाठी पुरेशी मंजुरीची पुष्टी करा.

  3. कॉन्फिगरेशन जुळणी

     -- पोझिशन सिग्नल फीडबॅक: इन्स्टॉलेशन ओरिएंटेशनची पर्वा न करता लवचिक लेआउटसाठी M9B मालिका चुंबकीय स्विचसह चार बाजूंच्या माउंटिंग स्लॉटचा वापर करा.

     -- डस्टी वर्कशॉप वातावरण: उत्कृष्ट धूळ-प्रूफ सीलिंग स्ट्रक्चरमुळे MHW2 ला प्राधान्य द्या.

एका वाक्याचा सारांश

     SOLH MHW2 रॅक आणि पिनियन 180° स्विंग न्यूमॅटिक ग्रिपर चार-साइड मॅग्नेटिक स्विच इन्स्टॉलेशन आणि डस्ट-प्रूफ सीलिंगसह गियर सिंक्रोनस ट्रान्समिशनचा अवलंब करते, मध्यम लोड वर्कपीस फ्लिपिंग आणि सामग्री हाताळण्यास समर्थन देते; पॅकेजिंग, ऑटोमोटिव्ह आणि सामान्य ऑटोमेशन मर्यादित-स्पेस स्टेशनसाठी आदर्श स्पेस-सेव्हिंग स्विंग ग्रिपर.
