MRHQ मालिका रोटरी ग्रिपर

SOLH MRHQ वेन-प्रकार इंटिग्रेटेड रोटरी ग्रिपर समतुल्य SMC मॉडेल्ससह पूर्णपणे बदलण्यायोग्य आहे. हे वेन रोटरी मॉड्यूल आणि समांतर एअर ग्रिपरला एकाच ॲक्ट्युएटरमध्ये समाकलित करते, रोटरी टेबलचे स्प्लिट कॉम्बिनेशन आणि वेगळे फिंगर सिलेंडर बदलते. एकूण लांबी अंदाजे 20% ने कमी केली जाते आणि रोटेशन दरम्यान ट्यूबिंग ड्रॅग हस्तक्षेप काढून टाकला जातो. मानक 90° आणि 180° रोटेशन आवृत्त्यांसह बोर आकार 10/16/20/25 मिमी व्यापतात. एंड स्टॉप स्क्रू ±10° एकूण टोकदार दंड समायोजन सक्षम करतात. दुहेरी-अभिनय समांतर जबडा ±0.01 मिमी ची पुनरावृत्ती स्थिती अचूकता प्राप्त करतो. स्थानबद्ध बॉस आणि पिन होलसह पाच माउंटिंग पृष्ठभाग जलद केंद्रीकरण आणि मल्टी-ओरिएंटेशन असेंबली सक्षम करतात. पूर्ण पीएलसी इंटरलॉक नियंत्रणासाठी रोटरी मर्यादा आणि जबडा उघडा/बंद स्थिती दोन्ही शोधण्यासाठी अंगभूत चुंबकीय रिंग चार M9 मालिका रीड स्विचेसपर्यंत समर्थन देतात. ऑइल-फ्री सेल्फ-लुब्रिकेटिंग स्ट्रक्चरचा अवलंब करून, 0.1 ते 5 किलोपर्यंतच्या हलक्या आणि मध्यम भारांसाठी मर्यादित-स्पेस 3C इलेक्ट्रॉनिक्स आणि पॅकेजिंग ऑटोमेशन लाइनमध्ये वर्कपीस पकडणे, फ्लिप करणे आणि दिशा बदलणे यासाठी मोठ्या प्रमाणावर वापरले जाते. लोड निवडीदरम्यान किमान 30% सुरक्षितता मार्जिन आवश्यक आहे.

चौकशी पाठवा

उत्पादन वर्णन

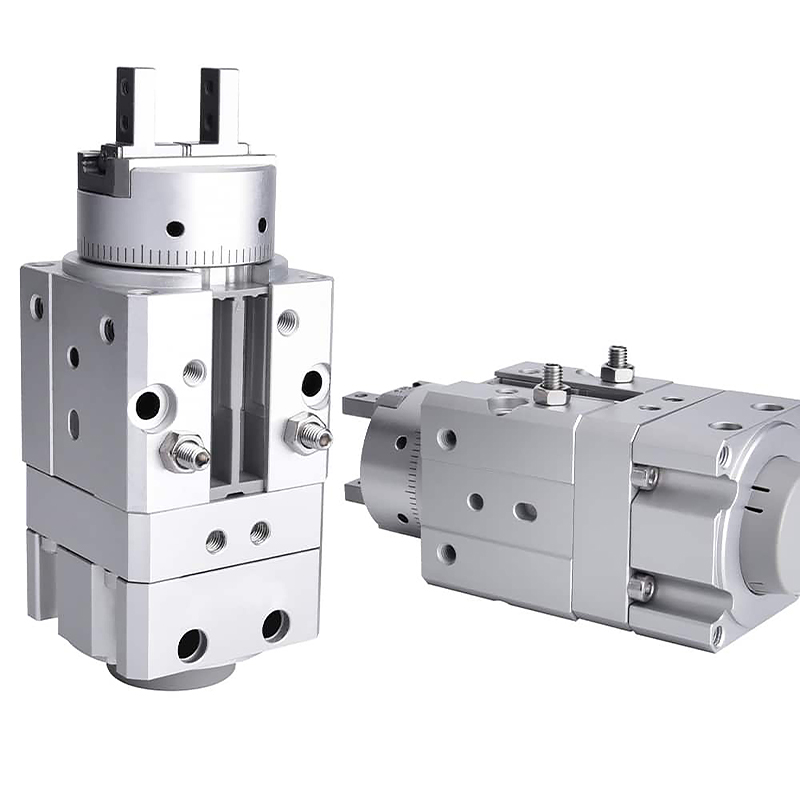

MRHQ मालिका इंटिग्रेटेड रोटरी ग्रिपर (वेन प्रकार, पकड आणि रोटेशन ऑल-इन-वन)

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

SOLH MRHQ मालिका ही वेन-प्रकार रोटरी सिलिंडर आणि समांतर 2-जॉ ग्रिपर एकत्रित करणारा एक एकीकृत ॲक्ट्युएटर आहे. मुख्य फायदे: अल्ट्रा-कॉम्पॅक्ट इंटिग्रेटेड स्ट्रक्चर, स्टँडर्ड 90° / 180° स्विंग अँगल, ±10° अँगल फाइन ऍडजस्टमेंट, 5-डायरेक्शन युनिव्हर्सल माउंटिंग, हाय-स्पीड आणि हाय-प्रिसिजन ऑपरेशन. हलके आणि मध्यम भार असलेल्या वर्कपीस क्लॅम्पिंग, फ्लिपिंग, ट्रान्सफर लाईन डायरेक्शन चेंज आणि बंदिस्त-स्पेस स्टेशनसाठी हे पसंतीचे उपाय आहे. यांत्रिक मांडणी सुलभ करण्यासाठी रोटरी टेबल + वेगळे ग्रिपरचे वेगळे संयोजन बदला.

मुख्य रचना आणि कार्य वैशिष्ट्ये

-- ऑपरेटिंग तत्त्व: इंटिग्रेटेड वेन रोटरी युनिट आउटपुट शाफ्ट रोटेशन चालवते, अंगभूत समांतर ग्रिपरशी जुळते. अतिरिक्त कनेक्टिंग ब्रॅकेटशिवाय एक-तुकडा रचना.

-- इंटिग्रेशन मेरिट: स्प्लिट रोटरी टेबल + ग्रिपर असेंबलीच्या तुलनेत एकूण लांबी ~20% ने कमी केली. सुरळीत हालचाल आणि वेगवान प्रतिसादासाठी रोटेशन दरम्यान टयूबिंग/केबल स्विंग करणे आणि ओढणे टाळा.

-- स्विंग अँगल ऍडजस्टमेंट: मानक 90° आणि 180° आवृत्त्या. एंड स्टॉप स्क्रू मल्टी-एंगल पोझिशनिंग आवश्यकता पूर्ण करण्यासाठी ±10° एकूण समायोजन (प्रत्येक टोकाला ±5°) सक्षम करतात.

-- लवचिक माउंटिंग: 5 माउंटिंग चेहरे (2 अक्षीय शेवटचे चेहरे + 3 बाजूकडील बाजू). झटपट मध्यभागी आणि सुलभ असेंब्लीसाठी शीर्षस्थानी/तळाशी आणि बाजूच्या पोझिशनिंग पिन होलवर बॉस शोधणे.

-- साहित्य आणि टिकाऊपणा: हार्ड एनोडाइज्ड ॲल्युमिनियम बॉडी, वेअर-रेसिस्टंट वेन सील आणि स्टेनलेस स्टील जबडा. यांत्रिक सेवा जीवन ≥5 दशलक्ष सायकल, उच्च-फ्रिक्वेंसी ऑटोमेटेड लाईन्ससाठी स्थिर.

-- सेन्सर सुसंगतता: फॅक्टरी चुंबकीय रिंगसह फिट. चार चुंबकीय स्विचेस सपोर्ट करते: दोन रोटरी लिमिट डिटेक्शनसाठी आणि दोन जॉ ओपन/क्लोज्ड फीडबॅकसाठी पूर्ण बंद-लूप पोझिशन कंट्रोल समजण्यासाठी.

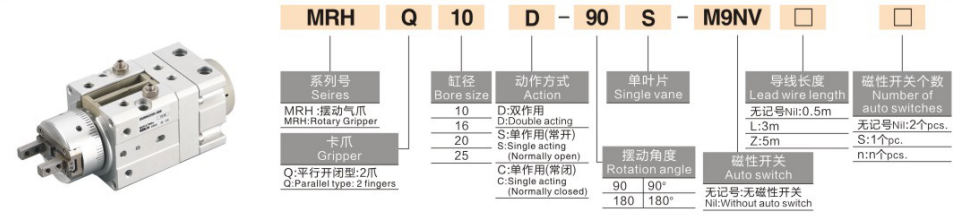

मॉडेल कोडिंग नियम पूर्ण करा

1. मॉडेल उदाहरण: MRHQ16D-90S-M9B

सेगमेंट	कोड	व्याख्या
MRHQ	मालिका कोड	इंटिग्रेटेड वेन रोटरी ग्रिपर
16	बोर आकार (मिमी)	10 / 16 / 20 / 25
D	ग्रिपर क्रिया	डी = दुहेरी अभिनय समांतर जबडा
S	रोटरी ड्राइव्ह	S = सिंगल वेन रोटरी मॉड्यूल
90	मानक स्विंग कोन	90 = 90°; 180 = 180°
-M9B	चुंबकीय स्विच पर्याय	M9B/M9N/M9P मालिकेशी सुसंगत

2. मानक ऑर्डर संदर्भ उदाहरणे

-- MRHQ10D-90S: बोअर 10, दुहेरी अभिनय जबडा, 90° रोटेशन, सिंगल वेन रोटरी युनिट, स्विचशिवाय

-- MRHQ25D-180S-M9BW: बोर 25, 180° स्विंग, M9BW चुंबकीय स्विचसह सुसज्ज

युनिव्हर्सल कोर टेक्निकल स्पेसिफिकेशन्स (चाचणी दाब:0.5MPa)

पॅरामीटर आयटम	MRHQ10	MRHQ16	MRHQ20	MRHQ25
बोर (मिमी)	10	16	20	25
जबडा सिंगल-साइड स्ट्रोक (मिमी)	6	10	14	14
ग्रिपिंग फोर्स (N @0.5MPa)	25	55	95	150
रोटरी स्विंग कोन	90° / 180° (±10° समायोज्य)
ऑपरेटिंग प्रेशर रेंज	रोटरी विभाग: 0.25~0.7MPa / ग्रिपर विभाग: 0.1~0.7MPa
जबडा पुनरावृत्ती स्थिती अचूकता	±0.01 मिमी
कमाल ऑपरेटिंग वारंवारता	ग्रिपर: 180 सीपीएम; रोटरी युनिट: 60 सीपीएम
सभोवतालचे तापमान	-10 ~ +60℃ (चुंबकीय स्विचसह 0~+60℃)
स्नेहन	तेल मुक्त स्व-स्नेहन
निव्वळ वजन (ग्रॅम)	150	320	580	950
एअर पोर्ट धागा	M5×0.8 / M5×0.8 / Rc1/8 / Rc1/8

मुख्य स्पर्धात्मक फायदे

1. कॉम्पॅक्ट ऑल-इन-वन संरचना, जागेची बचत आणि स्थिर हालचाल

-- एकत्रित पकड आणि रोटेशन फंक्शन एकंदर परिमाण कमी करते, रोटेशन दरम्यान केबल/ट्युबिंग ड्रॅग काढून टाकते, अरुंद उपकरणांच्या पोकळ्यांसाठी आदर्श.

2. फाइन अँगल ट्यूनिंगसह मानक 90° / 180° स्विंग

-- ॲडजस्टेबल ±10° रोटेशन रेंज, वर्कपीस फ्लिपिंग, दिशा हस्तांतरण आणि मल्टी-एंगल पोझिशनिंग प्रक्रियेसाठी योग्य.

3. 5-दिशा माउंटिंग + अचूक स्थान संरचना

-- अक्षीय आणि लॅटरल मल्टी-ओरिएंटेशन इन्स्टॉलेशन, बॉस शोधणे आणि पिन होल्स सेंटरिंग सुलभ करतात आणि कमीशनिंग वेळ कमी करतात.

4. प्रकाश/मध्यम भारांसाठी उच्च वारंवारता आणि उच्च अचूकता

-- जबडा पुनरावृत्ती अचूकता ±0.01mm, जबडा सायकलिंग 180cpm पर्यंत; 0.1~5kg च्या वर्कपीससाठी डिझाइन केलेले.

5. पीएलसी इंटरलॉकसाठी मल्टी-पॉइंट सेन्सर मॉनिटरिंग

-- स्वयंचलित अनुक्रमिक नियंत्रणासाठी रोटरी मर्यादा स्थिती आणि जबडा उघडा/बंद स्थितीचे एकाच वेळी निरीक्षण करण्यासाठी चार चुंबकीय स्विच माउंट केले जाऊ शकतात.

माउंटिंग पद्धती आणि ठराविक औद्योगिक अनुप्रयोग

1. माउंटिंग पर्याय

-- अक्षीय क्षैतिज माउंटिंग: असेंबली लाईन्सवर वर्कपीसची दिशा बदलणे

-- अनुदैर्ध्य अनुलंब माउंटिंग: मशीन टूल्ससाठी अप-डाउन लोडिंग आणि टर्नओव्हर क्रिया

--लॅटरल साइड माउंटिंग: साइड ग्रिपिंग आणि मर्यादित स्थानकांमध्ये फ्लिपिंग

2. विशिष्ट अनुप्रयोग परिस्थिती

-- 3C आणि इलेक्ट्रॉनिक्स: ग्रिपिंग आणि फ्लिपिंग फोन हाउसिंग, बॅटरी कव्हर्स आणि सूक्ष्म सूक्ष्म घटक

-- ऑटोमोटिव्ह घटक: आतील प्लास्टिकचे भाग, रबर घटक आणि लहान कास्टिंगचे हस्तांतरण

-- पॅकेजिंग आणि लॉजिस्टिक्स: लहान बॉक्स, पॅलेट्स आणि बॅग केलेल्या सामग्रीसाठी दिशा बदल

-- सामान्य ऑटोमेशन: स्टेशन स्विचिंग, 180° वर्कपीस टर्नओव्हर आणि पोझिशनिंग असेंब्ली

3-चरण जलद निवड मार्गदर्शक

1. वर्कपीसच्या वस्तुमानावर आधारित बोरची निवड

-- 10 ≤ 1kg；16 = 1~2kg；20 = 2~3kg；25 = 3~5kg. किमान 30% सुरक्षितता मार्जिन ठेवा.

2. स्विंग कोन पुष्टीकरण

-- 90° टर्नओव्हरसाठी 90S निवडा; 180° फ्लिपिंगसाठी 180S निवडा. रोटरी स्ट्रोक दंड समायोजन आवश्यक असल्यास MRHQ निवडा.

3. कॉन्फिगरेशन जुळणी

-- क्लोज्ड-लूप पोझिशन कंट्रोल: रोटरी आणि जबड्याच्या स्थितीचे परीक्षण करण्यासाठी चार M9 मालिका चुंबकीय स्विच स्थापित करा.

-- मर्यादित इंस्टॉलेशन लेआउट: स्प्लिट रोटरी टेबल + ग्रिपर असेंब्लीऐवजी MRHQ इंटिग्रेटेड मॉडेलला प्राधान्य द्या.

एका वाक्याचा सारांश

SOLH MRHQ वेन-प्रकारचे इंटिग्रेटेड रोटरी ग्रिपर समांतर जबड्याचे क्लॅम्पिंग आणि रोटरी टर्नओव्हर एका कॉम्पॅक्ट युनिटमध्ये मानक 90°/180° ॲडजस्टेबल स्विंग अँगल, 5-दिशा माउंटिंग आणि मल्टी-सेन्सर सुसंगततेसह एकत्र करते; वर्कपीस फ्लिपिंग, लोडिंग/अनलोडिंग आणि मर्यादित-स्पेस ऑटोमेटेड प्रोडक्शन लाईन्सवर दिशा हस्तांतरणासाठी परिपूर्ण प्रकाश आणि मध्यम लोड सोल्यूशन.
