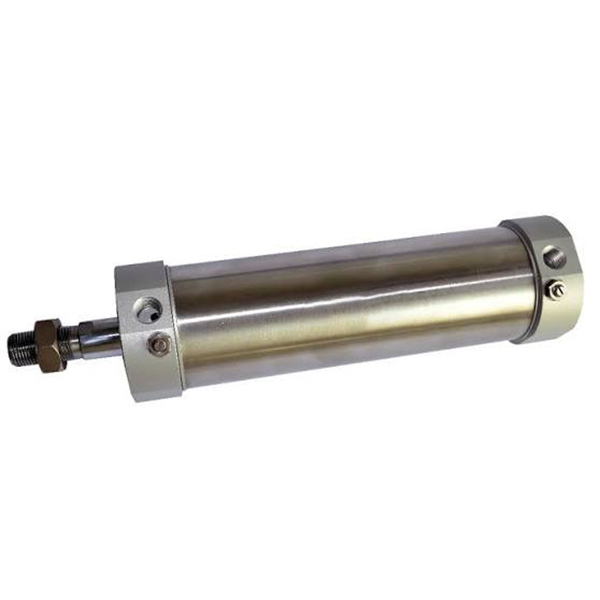

MG मालिका स्टेनलेस स्टील मिनी सिलेंडर | JIS मानक गंज-प्रतिरोधक वायवीय सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

1. उत्पादनाचे विहंगावलोकन आणि मुख्य संरचनात्मक वैशिष्ट्ये

     SOLH MG मालिका एक टिकाऊ पूर्ण स्टेनलेस स्टील मिनी वायवीय सिलेंडर आहे जे JIS औद्योगिक मानकांनुसार उत्पादित केले जाते. हे φ20 ते φ63mm पर्यंत बोअर श्रेणी व्यापते, जी किफायतशीर MA मालिका आणि हाय-एंड CM2 मालिका दरम्यान स्थित आहे. उत्कृष्ट गंज प्रतिकार, कंपन प्रतिरोध आणि अति-दीर्घ सेवा जीवन वैशिष्ट्यीकृत, हे उत्कृष्ट खर्च कार्यप्रदर्शन देते. SMC CM2/CM3 मालिकेसह पूर्णपणे अदलाबदल करण्यायोग्य, हे अन्न, फार्मास्युटिकल, पॅकेजिंग, इलेक्ट्रॉनिक्स, दमट आणि कमकुवत ऍसिड-बेस कार्यरत वातावरणासह मध्यम आणि उच्च-मानक ऑटोमेशन परिस्थितींमध्ये मोठ्या प्रमाणावर लागू केले जाते.

  1.1 JIS मानक आणि उच्च अदलाबदलीक्षमता

     युनिफाइड माउंटिंग आयाम आणि इंटरफेस मानकांसह JIS मानक वैशिष्ट्यांनुसार कठोरपणे उत्पादित. हे SMC CM2 आणि CM3 मालिका सिलिंडरसह परिपूर्ण मितीय आणि संरचनात्मक आदानप्रदानक्षमता प्राप्त करते, शून्य-फेरफार बदलणे, बॅच उपकरणे अपग्रेड करणे आणि प्रमाणित स्वयंचलित लाइन जुळणी यांना समर्थन देते.

  1.2 पूर्ण स्टेनलेस स्टील अँटी-कॉरोशन स्ट्रक्चर

     प्रीमियम SUS304 स्टेनलेस स्टील सिलेंडर ट्यूब आणि पिस्टन रॉड, उच्च-शक्तीच्या ॲल्युमिनियम मिश्र धातुच्या शेवटच्या कव्हर्ससह जुळत आहे. एकात्मिक सामग्रीची रचना उत्कृष्ट गंज-पुरावा, गंजरोधक आणि दाब-प्रतिरोधक कार्यप्रदर्शन प्रदान करते, उच्च आर्द्रता, धूळ, कमकुवत ऍसिड आणि कमकुवत अल्कली यांसारख्या कठोर कामकाजाच्या परिस्थितीशी स्थिरपणे जुळवून घेते, पर्यावरणीय अनुकूलतेमध्ये सामान्य किफायतशीर सिलिंडरपेक्षा जास्त आहे.

  1.3 रिव्हेट रोलिंग एन्कॅप्सुलेशन फर्म स्ट्रक्चर

     एंड कव्हर आणि सिलेंडर ट्यूब क्रिमिंग इंटिग्रेशनसाठी प्रोफेशनल रिव्हेट रोलिंग एनकॅप्सुलेशन तंत्रज्ञानाचा अवलंब करणे. दीर्घकालीन उच्च-फ्रिक्वेंसी ऑपरेशन दरम्यान सैल कनेक्शन टाळून, मजबूत कंपन प्रतिरोध आणि प्रभाव प्रतिरोधासह एकूण रचना घट्ट आणि मजबूत आहे. सुव्यवस्थित गोल सरळ आकारात साधी रचना आणि सोयीस्कर दैनंदिन देखभाल, ऑपरेशनल आणि देखभाल खर्च कमी करते.

  1.4 वैविध्यपूर्ण गती आणि कार्यात्मक व्युत्पन्न

     • एमजी दुहेरी अभिनय: ड्युअल-एंड एअर इनटेक रेसिप्रोकेटिंग मोशन, पारंपारिक रेखीय ऑटोमेशनसाठी सर्वात सार्वत्रिक मानक प्रकार.

     • एमएसजी एकल अभिनय (पुश आउट): स्प्रिंग पुश-आउट स्ट्रक्चर, सुरक्षा रीसेट यंत्रणेसाठी पॉवर अयशस्वी झाल्यानंतर स्वयंचलित विस्तार.

     • MTG एकल अभिनय (मागे खेचा): स्प्रिंग रिटर्न स्ट्रक्चर, संरक्षणात्मक स्थिती परिस्थितीसाठी पॉवर फेल्युअर नंतर स्वयंचलित मागे घेणे.

     • MGD डबल रॉड: ड्युअल-एंड आउटपुट पिस्टन रॉड, समकालिक हालचाल लक्षात घेणे आणि अचूक समकालिक प्रसारणासाठी दुप्पट प्रभावी स्ट्रोक.

     • एमजीसी ॲडजस्टेबल कुशन: ड्युअल-एंड समायोज्य एअर बफरसह दुहेरी अभिनय, उच्च-गती चक्रीय ऑपरेशनसाठी प्रभावीपणे आवाज आणि प्रभाव कमी करते.

     • MGCD डबल रॉड कुशन: समायोज्य एअर बफरसह सुसज्ज डबल रॉड संरचना, समकालिक ऑपरेशन आणि उच्च-गती स्थिर कार्यप्रदर्शन.

  1.5 विश्वसनीय बफर आणि कमी-घर्षण सीलिंग प्रणाली

     मूलभूत बफरिंग आणि आवाज कमी करण्यासाठी उच्च-गुणवत्तेचे रबर अँटी-कोलिजन पॅडसह सुसज्ज मानक; एमजीसी/एमजीसीडी अपग्रेडेड मॉडेल्स ड्युअल-एंड मॅन्युअली ॲडजस्टेबल एअर कुशनला सपोर्ट करतात, उच्च-स्पीड आणि हेवी-लोड कामाच्या परिस्थितीशी उत्तम प्रकारे जुळवून घेतात. बिल्ट-इन ऑइल स्टोरेज ग्रूव्हसह स्पेशल-आकाराच्या द्विदिशात्मक संमिश्र सीलचा अवलंब करून, सिलेंडरमध्ये अल्ट्रा-कमी प्रारंभिक दाब, स्थिर तेल-मुक्त ऑपरेशन आणि 8 दशलक्ष सायकल्सचे सेवा आयुष्य आहे.

  1.6 पूर्ण मालिका अंगभूत चुंबकीय इंडक्शन

     संपूर्ण MG मालिका अंगभूत चुंबकीय रिंग (एस कोड मानक, न काढता येण्याजोग्या) सह येते, Airtac CS1-G आणि SMC M9B मालिका चुंबकीय स्विचेससह सुसंगत आहे. हे रिअल-टाइम अचूक पिस्टन पोझिशन डिटेक्शन आणि इलेक्ट्रिकल सिग्नल लिंकेज, ऑटोमेटेड सायकल पोझिशनिंग आणि इंटेलिजेंट इक्विपमेंट मॉनिटरिंगला सपोर्ट करते.

2. संपूर्ण मॉडेल नामकरण नियम आणि ऑर्डर उदाहरणे

 1. ठराविक मॉडेल संरचना: MG25-100S-CM-FA

 2. मानक ऑर्डर उदाहरणे

     • मानक दुहेरी अभिनय चुंबकीय मॉडेल: MG32-75S-CM (32mm बोर, 75mm स्ट्रोक, गोल शेपटी, अंगभूत चुंबकीय रिंग)

     • समायोज्य कुशन डबल अभिनय मॉडेल: MGC40-100S-CA (40mm बोर, 100mm स्ट्रोक, स्विंग टेल, समायोज्य एअर कुशन)

     • सिंगल ॲक्टिंग स्प्रिंग रिटर्न मॉडेल: MTG20-50S-U (20mm बोर, 50mm स्ट्रोक, फ्लॅट टेल, सिंगल एक्टिंग रीसेट)

3. मुख्य तांत्रिक मापदंड (मानक प्रकार)

4. 0.5MPa सैद्धांतिक जोर आणि तणाव संदर्भ चार्ट (सिंगल रॉड)

  4.1 दुहेरी अभिनय (MG) कामगिरी डेटा

  4.2 एकल अभिनय (MTG स्प्रिंग रिटर्न) कामगिरी डेटा

5. माउंटिंग फॉर्म आणि व्युत्पन्न मॉडेल

  5.1 वैविध्यपूर्ण युनिव्हर्सल माउंटिंग पद्धती

     • सीएम गोलाकार शेपटी: मानक सरळ माउंटिंग, पारंपारिक निश्चित रेखीय ऑपरेशनसाठी सर्वात सार्वत्रिक प्रकार

     • CA स्विंग टेल: स्विंग करण्यायोग्य शेपटीची रचना, विशेषत: दोलन आणि फ्लिपिंग यांत्रिक यंत्रणांसाठी अनुकूल

     • यू फ्लॅट टेल: फ्लॅट टेल कॉम्पॅक्ट डिझाइन, अल्ट्रा-पातळ आणि अरुंद इंस्टॉलेशन स्पेससाठी योग्य

     • एफए/एफबी फ्रंट/रीअर फ्लँज: पुढील आणि मागील फ्लॅट फ्लँज फिक्सिंग, हेवी-लोड पोझिशनिंगसाठी स्थिर अनुलंब स्थापना

     • एलबी फूट ब्रॅकेट: अक्षीय फूट बेस फिक्सिंग, सोयीस्कर पार्श्व स्थापना आणि उपकरणे लेआउट

     • SDB डबल इअर ब्रॅकेट: दुहेरी बिजागर रचना, विशेष लिंकेज परिस्थितीसाठी लवचिक स्विंग ऑपरेशन

  5.2 कोर व्युत्पन्न मालिका

     • एमजी स्टँडर्ड डबल ॲक्टिंग: सामान्य मध्यम-मानक ऑटोमेशनसाठी सार्वत्रिक चुंबकीय-सुसज्ज मॉडेल

     • MSG/MTG एकल अभिनय: सुरक्षा रीसेट आणि संरक्षणात्मक स्थितीसाठी स्प्रिंग पुश-आउट / स्प्रिंग रिटर्न प्रकार

     • MGD डबल रॉड: ड्युअल-एंड सिंक्रोनस आउटपुट संरचना, दुप्पट स्ट्रोक आणि ऑपरेशन स्थिरता सुधारणे

     • एमजीसी ॲडजस्टेबल कुशन: सुधारित एअर बफर संरचना, हाय-स्पीड वारंवार चक्रीय ऑपरेशनसाठी प्राधान्य

     • MGCD डबल रॉड कुशन: दुहेरी रॉड सिंक्रोनाइझेशन आणि उच्च-परिशुद्धता उच्च-गती उपकरणांसाठी समायोजित करण्यायोग्य बफरिंग एकत्रित करणे

6. एमजी वि एमए वि सीएम 2 निवड तुलना

7. 3-चरण द्रुत निवड मार्गदर्शक

     १. बोर निवड: वास्तविक लोड वजनावर आधारित योग्य बोर आकार निवडा, 50% पेक्षा जास्त सुरक्षितता मार्जिन राखून ठेवा. मध्यम-उच्च भार आणि गंज-प्रतिरोधक कार्य परिस्थितीसाठी एमजी मालिकेला प्राधान्य द्या.

     2. स्ट्रोक निवड: वास्तविक कार्यरत स्ट्रोक अधिक 10~20mm सुरक्षा मार्जिन; मानक स्ट्रोक मर्यादांचे अनुसरण करा: दुहेरी अभिनय ≤500mm, एकल अभिनय ≤150mm.

     3. कार्यात्मक कॉन्फिगरेशन: मानक दुहेरी अभिनयासाठी एमजी, सिंगल ॲक्टिंग स्प्रिंग रिटर्नसाठी एमटीजी, हाय-स्पीड ॲडजस्टेबल कुशन मागणीसाठी एमजीसी निवडा. संपूर्ण मालिका चुंबकीय रिंगांसह पूर्व-सुसज्ज आहे, स्थिती शोधण्यासाठी CS1-G आणि M9B चुंबकीय स्विचसह सुसंगत आहे.

एका वाक्याचा सारांश

     SOLH MG JIS मानक स्टेनलेस स्टील मिनी सिलिंडर उच्च गंज प्रतिकार, दीर्घ सेवा आयुष्य आणि खर्च कार्यप्रदर्शन, वैविध्यपूर्ण गती आणि माउंटिंग पर्यायांसह संतुलित करते, जे अन्न, औषधी, पॅकेजिंग आणि आर्द्र वातावरणातील ऑटोमेशन उपकरणांसाठी इष्टतम मध्यम-श्रेणीचे वायवीय समाधान म्हणून काम करते.
