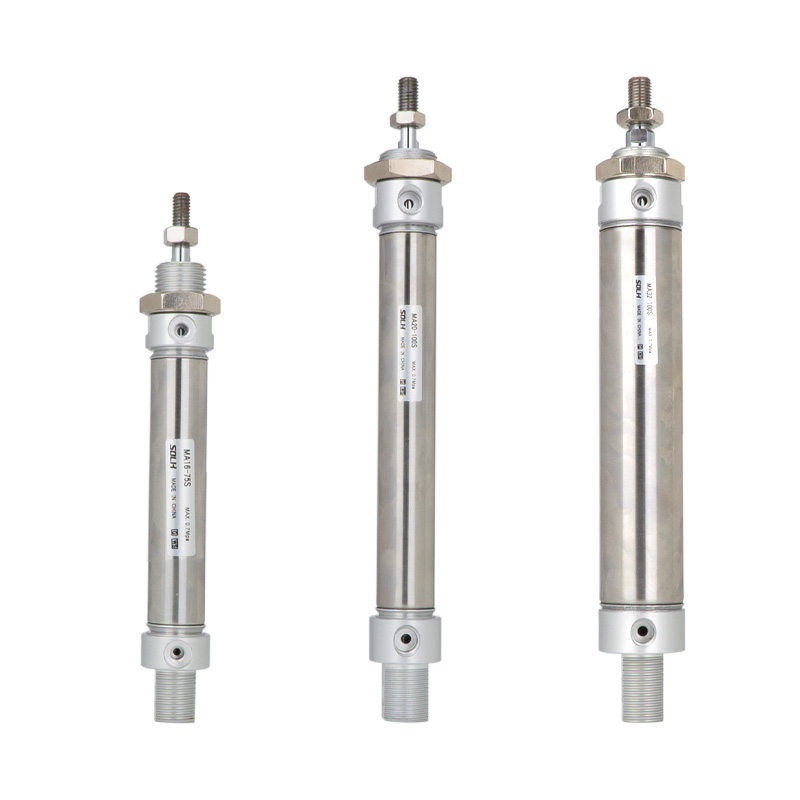

MA मालिका स्टेनलेस स्टील मिनी सिलेंडर (आर्थिक सामान्य प्रकार)

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

     SOLH MA मालिका किफायतशीर स्टेनलेस स्टील मिनी सिलेंडर, बोर आकार φ16/20/25/32/40/50/63mm. SMC CM2/CM3 मालिकेसह अदलाबदल करण्यायोग्य. उच्च किमतीची कार्यक्षमता, परिपक्व रचना, सार्वत्रिक माउंटिंग परिमाणे आणि गंज प्रतिकार. हलके उद्योग, इलेक्ट्रॉनिक्स, पॅकेजिंग, अन्न आणि हलके आणि मध्यम भार, बजेट-संवेदनशील, स्वच्छ किंवा दमट कामाच्या परिस्थितीसाठी लहान ऑटोमेशन उपकरणांमध्ये मोठ्या प्रमाणावर लागू केले जाते.

मुख्य रचना आणि डिझाइन वैशिष्ट्ये

   1. मानक: एंटरप्राइझ अंतर्गत मानक, SMC CM2/CM3 सह अत्यंत बदलण्यायोग्य.

   2. साहित्य: 304 स्टेनलेस स्टील बॅरल आणि पिस्टन रॉड, ॲल्युमिनियम मिश्र धातुच्या शेवटच्या टोप्या, दमट, कमकुवत ऍसिड, कमकुवत अल्कली आणि स्वच्छ वातावरणासाठी गंज-पुरावा.

   3. रचना: रोल-क्रिम्प्ड एंड कॅप आणि बॅरल कनेक्शन, स्थिर रचना आणि स्पर्धात्मक खर्च, सोप्या देखभालीसाठी सरळ दंडगोलाकार आकार.

   4. ऑपरेशन प्रकार

     -- MA दुहेरी अभिनय: दोन्ही टोकांना हवा पुरवठा, सर्वात सामान्य मानक मॉडेल

     -- एमएसए सिंगल एक्टिंग स्प्रिंग एक्स्टेंड: एअर कट झाल्यावर आपोआप वाढवा

     -- MTA सिंगल ॲक्टिंग स्प्रिंग रिटर्न: एअर कट ऑफ झाल्यावर आपोआप मागे घ्या

     -- MAD डबल रॉड: रॉड दोन्ही बाजूंनी विस्तारित, सिंक्रोनस मोशन, दुप्पट प्रभावी स्ट्रोक

     -- MAJ समायोज्य स्ट्रोक: अचूक स्थितीसाठी दंड स्ट्रोक समायोजनासह दुहेरी अभिनय

   5. उशी: मानक रबर विरोधी टक्कर पॅड; हाय स्पीड मोशन अंतर्गत प्रभाव आणि आवाज कमी करण्यासाठी MAC पर्यायी समायोज्य एअर कुशन.

   6. सीलिंग: ऑइल स्टोरेज ग्रूव्ह, कमी स्टार्टअप प्रेशर, ऑइल-फ्री ऑपरेशन, सर्व्हिस लाइफ ≥5 मिलियन सायकलसह विशेष द्विदिशात्मक सील.

   7. पोझिशन डिटेक्शन: पिस्टन पोझिशन फीडबॅकसाठी AirTAC CS1-G किंवा SMC M9B मॅग्नेटिक स्विचेसशी सुसंगत असलेले सर्व मॉडेल्स बिल्ट-इन मॅग्नेटिक रिंग (सफिक्स S).

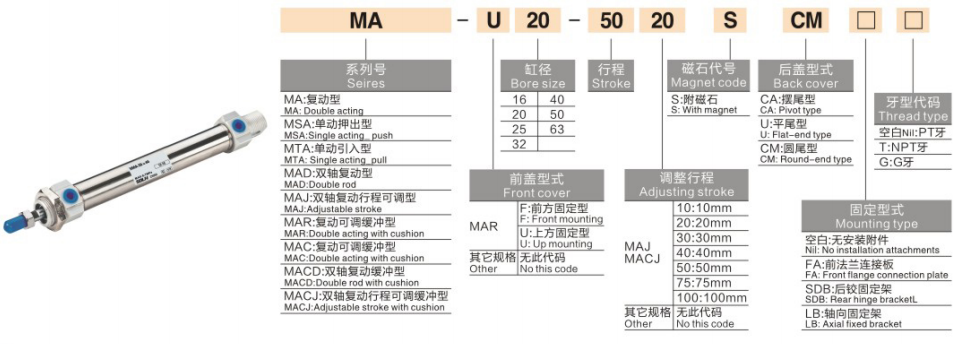

मॉडेल कोडिंग नियम पूर्ण करा

   1. मॉडेल उदाहरण:MA25-100S-CM-FA

मानक ऑर्डर संदर्भ उदाहरणे

     -- MA32-75S-CM：Bore32, stroke75, दुहेरी अभिनय, दंडगोलाकार शेपटी, अंगभूत चुंबक

     -- MTA20-50S-U：Bore20, stroke50, सिंगल एक्टिंग स्प्रिंग रिटर्न, फ्लॅट टेल

     -- MAJ40-100S-CA：Bore40, stroke100, समायोज्य स्ट्रोक, clevis tail

युनिव्हर्सल तांत्रिक तपशील

सैद्धांतिक थ्रस्ट आणि पुल फोर्स @0.5MPa (सिंगल रॉड, युनिट:N)

   1. दुहेरी अभिनय MA

   2. एकल अभिनय MTA (स्प्रिंग रिटर्न @0.5MPa)

माउंटिंग फॉर्म आणि व्युत्पन्न मॉडेल

   1. मागील शेपूट आणि माउंटिंग पर्याय

     -- CM दंडगोलाकार शेपटी: मानक सरळ माउंटिंग (सर्वात लोकप्रिय)

     -- CA Clevis पूंछ: स्विंग मेकॅनिझमसाठी मागील हिंग्ड

     -- यू फ्लॅट टेल: मर्यादित अक्षीय जागेसाठी प्लेन इन्स्टॉलेशन

     -- FA/FB फ्लँज: समोर/मागील फ्लँज प्लेट फिक्सिंग

     -- एलबी फूट माउंट: साइड एक्सियल ब्रॅकेट इन्स्टॉलेशन

     -- SDB डबल क्लीविस: स्विंग मोशनसाठी हिंग्ड कनेक्शन

   2. मुख्य व्युत्पन्न आवृत्त्या

     -- MA: अंगभूत चुंबकासह मानक दुहेरी अभिनय

     -- MSA/MTA: सिंगल एक्टिंग स्प्रिंग एक्स्टेंड/स्प्रिंग रिटर्न

     -- MAD: डबल रॉड दुहेरी अभिनय

     -- MAJ: समायोज्य स्ट्रोक दुहेरी अभिनय

     -- MAC: समायोज्य एअर कुशनसह दुहेरी अभिनय

3-चरण जलद निवड मार्गदर्शक

   1.बोअर निवड: आवश्यक थ्रस्ट आणि क्षैतिज लोडची गणना करा, आरक्षित ≥50% सुरक्षितता मार्जिन; हलके आणि मध्यम भार आणि किमती-संवेदनशील प्रकल्पांसाठी प्राधान्याने MA निवडा.

   2.स्ट्रोक पुष्टीकरण: अतिरिक्त 10~20mm प्रवास मार्जिन जोडा; कमाल स्ट्रोक: दुहेरी अभिनय ≤500mm, एकल अभिनय ≤100mm.

   3.कॉन्फिगरेशन जुळणी

     -- ऑपरेशन: दुहेरी अभिनय → MA; सिंगल एक्टिंग स्प्रिंग रिटर्न → एमटीए; अचूक स्ट्रोक ट्यूनिंग → MAJ

     -- उशी: गतीने धावताना MAC समायोज्य एअर कुशन निवडा＞500mm/s

     -- पोझिशन फीडबॅक: अंगभूत चुंबकाने सुसज्ज असलेले सर्व मॉडेल, CS1-G/M9B चुंबकीय स्विचशी जुळतात

एका वाक्याचा सारांश

     SOLH MA किफायतशीर स्टेनलेस स्टील मिनी सिलिंडर SMC CM2/CM3 मालिकेसह अदलाबदल करण्यायोग्य आहे, विपुल प्रकार आणि एकाधिक माउंटिंग पर्याय, प्रकाश आणि मध्यम लोड ऑटोमेशन, पॅकेजिंग, अन्न आणि इलेक्ट्रॉनिक उत्पादन लाइनसाठी किफायतशीर रेखीय ॲक्ट्युएटर प्रदान करते.
