CU / CDU मालिका मोफत माउंट सिलेंडर
  • CU / CDU मालिका मोफत माउंट सिलेंडरCU / CDU मालिका मोफत माउंट सिलेंडर

CU / CDU मालिका मोफत माउंट सिलेंडर

SOLH CU/CDU आयताकृती फ्री माउंट सिलिंडरमध्ये मल्टी-सर्फेस माउंटिंग होलसह अल्ट्रा-थिन ब्लॉक स्ट्रक्चर आहे, ज्यामुळे उपकरणाची जागा वाचवण्यासाठी कंसशिवाय मल्टी-एंगल डायरेक्ट इन्स्टॉलेशन सक्षम होते. संपूर्ण प्रकारांमध्ये नॉन-मॅग्नेटिक CU, मॅग्नेट-सुसज्ज CDU, CDUK नॉन-रोटेटिंग रॉड आणि CDUW डबल गाइडेड रॉड मॉडेल्सचा समावेश आहे. बोर आकार φ6~32mm, सतत ऑइल-फ्री ऑपरेशनसाठी दोन्ही टोकांवर स्थिर रबर बफरसह सिंगल/डबल एक्टिंग प्रकारात उपलब्ध. CDU मालिका स्थिती शोधण्यासाठी CMSH आणि DMSH चुंबकीय स्विचशी सुसंगत आहे आणि आंशिक बाजूचे भार सहन करते. 3C आणि सेमीकंडक्टर जिग्स, ऑटोमेशन स्टॉपर्स, लाइट क्लॅम्पिंग पोझिशनिंग आणि कॉम्पॅक्ट ऑटोमेटेड उपकरणांसाठी लहान प्रेस-फिट यंत्रणांमध्ये मोठ्या प्रमाणावर वापरले जाते.

CU / CDU मालिका मोफत माउंट सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

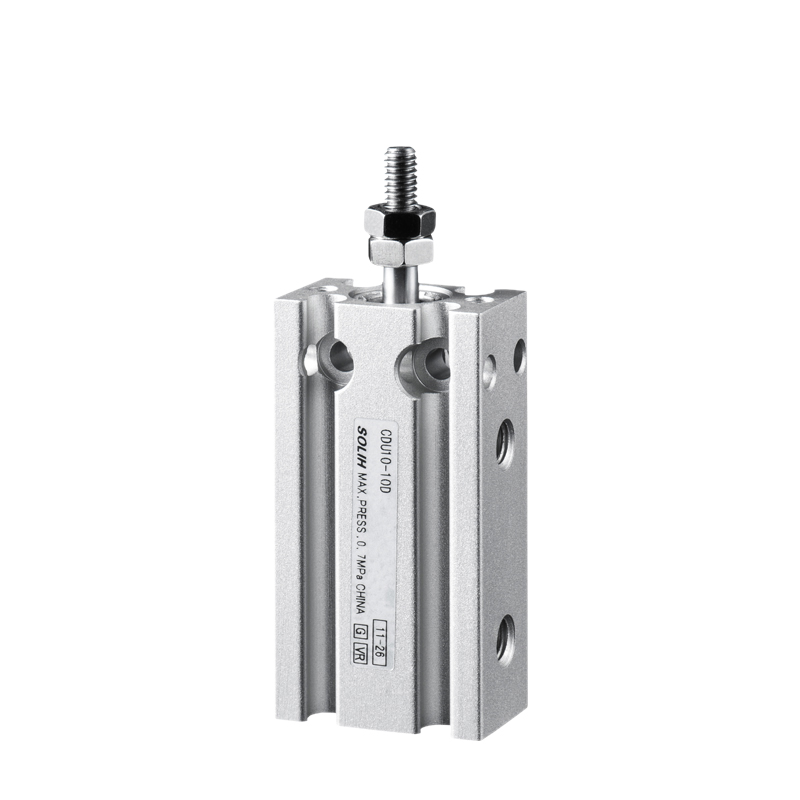

     SOLH CU/CDU मालिका आयताकृती ब्लॉक फ्री माउंट सिलेंडर. मल्टी-सर्फेस माउंटिंग होल कंसशिवाय कोणत्याही अभिमुखतेमध्ये थेट स्थापना सक्षम करतात. लाइट-लोड पुशिंग, क्लॅम्पिंग आणि ऑटोमेशन उपकरणांमध्ये पोझिशनिंगसाठी मर्यादित इंस्टॉलेशन स्पेससह अल्ट्रा-थिन कॉम्पॅक्ट डिझाइन मोठ्या प्रमाणावर वापरले जाते.


मालिका रूपे

मॉडेल
वैशिष्ट्य
अर्ज
CU
चुंबक रिंगशिवाय, चुंबकीय स्विच बसू शकत नाही
पोझिशन फीडबॅकशिवाय किंमत-संवेदनशील प्रकल्प
CDU
अंगभूत चुंबक, CMSH/DMSH चुंबकीय सेन्सर्सना समर्थन देते
विस्तारित/मागे स्थान शोधणे आवश्यक आहे
CUK/CDUK
न फिरणारा पिस्टन रॉड
वर्कपीस कोन निश्चित करणे आवश्यक आहे, शाफ्ट रोटेशन प्रतिबंधित करा
CUW/CDUW
ट्विन पिस्टन रॉड, एकात्मिक मार्गदर्शक, अँटी-टॉर्शन
साइड लोड आणि ऑफसेट फोर्ससह अनुप्रयोग




मुख्य फायदे

     -- बहु-दिशा माउंटिंग: तळाशी, बाजूने किंवा शेवटच्या बाजूने स्थापित करा, माउंटिंग ब्रॅकेट जतन करा;

     -- स्लिम आयताकृती शरीर, मानक टाय रॉड सिलेंडरपेक्षा 40% पातळ;

     --मल्टिपल स्ट्रक्चर्स: स्टँडर्ड सिंगल रॉड, अँटी-रोटेशन रॉड, डबल गाइडेड रॉड;

     समायोज्य सेन्सर स्लॉटसह अंगभूत चुंबक आवृत्ती (CDU);

     -- सेल्फ-लुब्रिकेटिंग बेअरिंग, तेल-मुक्त सतत ऑपरेशन;

     -- प्रभाव आणि आवाज कमी करण्यासाठी निश्चित रबर बफर पॅड.

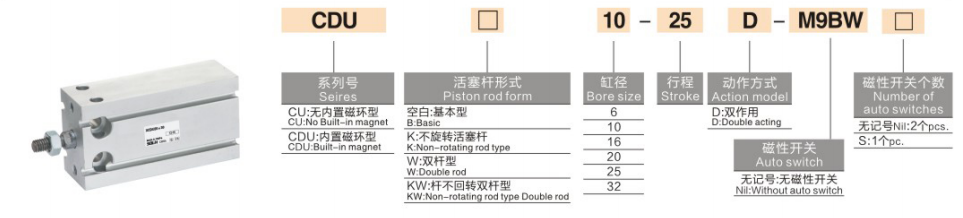

मॉडेल कोडिंग नियम

   1. उदाहरण: CDU16×30S

     -- CDU: मालिकेचे नाव, C=बिल्ट-इन मॅग्नेट; के=नॉन-फिरते रॉड; डब्ल्यू = डबल रॉड

     -- 16: बोर आकार (मिमी): 6,10,16,20,25,32

     -- ३०: स्ट्रोक लांबी (मिमी)

     -- एस: मानक तपशील


तांत्रिक तपशील

पॅरामीटर
तपशील
बोर आकार
6,10,16,20,25,32 मिमी
मानक स्ट्रोक
5~60 मिमी
अभिनय प्रकार
दुहेरी अभिनय (डिफॉल्ट); सिंगल एक्टिंग स्प्रिंग रिटर्न/आउट एक्स्टेंड
ऑपरेटिंग प्रेशर
दुहेरी अभिनय:0.05~0.7MPa; एकल अभिनय:0.15~0.7MPa
पुरावा दाब
1.05 MPa
तापमान
-10~60℃ (हवेत बर्फ नाही)
पिस्टन गती
50~500 मिमी/से
उशी
दोन्ही टोकांवर स्थिर रबर बफर
पोर्ट थ्रेड
M5×0.8 (φ6/10); PT1/8 (φ16~32)
स्नेहन
तेल मुक्त ऑपरेशन

सैद्धांतिक जोर आणि पुल फोर्स (N)

बोर (मिमी)
जोर/पुल क्षेत्र
0.2MPa
0.4MPa
0.6MPa
0.7MPa
6
२८.३ / २५.४
५.७ / ५.१
11.3 / 10.2
१७.० / १५.२
१९.८ / १७.८
10
७८.५ / ७०.७
१५.७ / १४.१
३१.४ / २८.३
४७.१ / ४२.४
५४.९ / ४९.५
16
201.1 / 181.0
40.2 / 36.2
80.4 / 72.4
120.7 / 108.6
140.8 / 126.7
20
३१४.२ / २८२.७
६२.८ / ५६.५
१२५.७ / ११३.१
१८८.५ / १६९.६
219.9 / 197.9
25
४९०.९ / ४५२.४
98.2 / 90.5
196.4 / 181.0
२९४.५ / २७१.४
३४३.६ / ३१६.७
32
८०४.२ / ७५४.८
160.8 / 151.0
३२१.७ / ३०१.९
४८२.५ / ४५२.९
५६२.९ / ५२८.४

ठराविक अनुप्रयोग

     -- 3C आणि सेमीकंडक्टर मायक्रो जिग, स्टॉपर, प्रेस फिटिंग;

     -- सामान्य ऑटोमेशन क्लॅम्पिंग, पोझिशनिंग आणि मटेरियल स्विचिंग;

     -- घरगुती उपकरणे आणि हार्डवेअर असेंब्ली; पॅकेजिंग लाइट लोड सॉर्टिंग उपकरणे.


एका वाक्याचा सारांश

     SOLH CU/CDU आयताकृती फ्री माउंट वायवीय सिलेंडर मल्टी-एंगल ब्रॅकेटलेस इन्स्टॉलेशनला सपोर्ट करतो, नॉन-रोटेटिंग आणि डबल गाइडेड रॉड व्हेरियंटसह, शॉर्ट-स्ट्रोक लाइट-ड्यूटी ऑटोमेशन पोझिशनिंग आणि क्लॅम्पिंगसाठी मोठ्या प्रमाणावर वापरले जाते.
