RQ मालिका कॉम्पॅक्ट सिलेंडर

SOLH RQ पातळ सिलिंडर SMC RQ/RDQ मालिकेसह अदलाबदल करण्यायोग्य आहे. हे CQ2 रबर बफरच्या 3 पट ऊर्जा शोषून घेण्याची क्षमता आणि 50% कमी ऑपरेटिंग नॉइजसह नाविन्यपूर्ण रिंगलेस बिल्ट-इन एअर कुशन संरचना स्वीकारते. अल्ट्रा-स्लिम स्क्वेअर बॅरल पारंपारिक एअर कुशन पातळ सिलिंडरपेक्षा 20% लहान आहे आणि थेट अपग्रेड बदलण्यासाठी माउंटिंग डायमेंशन CQ2 आणि CQS मध्ये फिट आहे. व्हेरियंटमध्ये नॉन-चुंबकीय RQ, चुंबक-सुसज्ज RDQ आणि वर्टिकल लोड अँटी-ड्रॉपसाठी लॉक करण्यायोग्य RLQ समाविष्ट आहेत. 50~500mm/s वर सतत हाय-स्पीड रेसिप्रोकेशनसाठी योग्य. बोर आकार φ20~100mm आणि तेल-मुक्त ऑपरेशनला समर्थन देते. हाय-सायकल ऑटोमेशन लोडिंग/अनलोडिंग, अचूक क्लॅम्पिंग आणि पोझिशनिंगमध्ये मोठ्या प्रमाणावर वापरले जाते ज्यासाठी कमी प्रभाव आणि कमी आवाज आवश्यक असतो.

चौकशी पाठवा

उत्पादन वर्णन

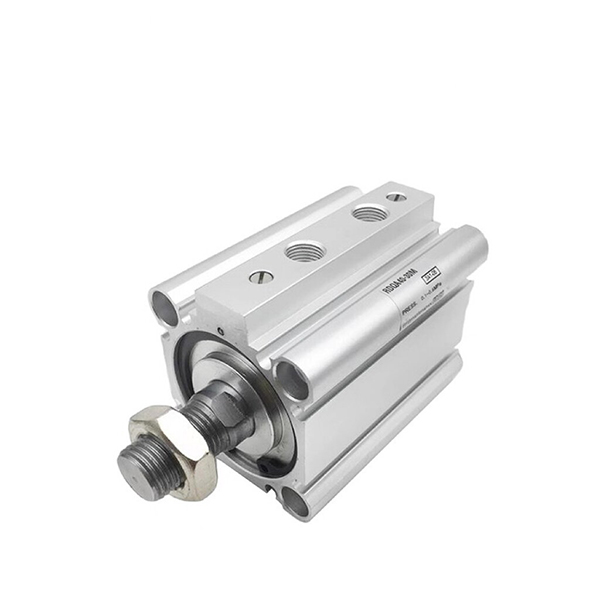

उच्च-कार्यक्षमता एअर कुशनसह RQ मालिका पातळ वायवीय सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

SOLH RQ मालिका उच्च-कार्यक्षमता पातळ सिलिंडर SMC RQ/RDQ सह बदलण्यायोग्य आहे. नाविन्यपूर्ण रिंगलेस बिल्ट-इन एअर कुशन संरचना स्वीकारते. ऊर्जा शोषण क्षमता CQ2 रबर बफरच्या 3 पट आहे, आवाज 50% कमी झाला आहे. अल्ट्रा स्लिम बॉडी, साधारण एअर कुशन पेक्षा लहान सिलेंडर 20% ने. कुशन परफॉर्मन्स अपग्रेड करण्यासाठी CQ2/CQS साठी थेट बदल. उच्च-सायकल, उच्च-भार, कमी-आवाज स्वयंचलित पोझिशनिंग, क्लॅम्पिंग आणि सामग्री हाताळणीसाठी मोठ्या प्रमाणावर वापरले जाते.

रचना आणि मुख्य वैशिष्ट्ये

--अल्ट्रा-थिन स्क्वेअर ॲल्युमिनियम बॅरल, इंटिग्रेटेड रिंगलेस एअर कुशन;

-- हार्ड एनोडाइज्ड बॅरल, क्रोम प्लेटेड पिस्टन रॉड, मजबूत अँटी-डिफॉर्मेशन कार्यक्षमता;

-- प्रकार: RQ(नॉन-चुंबकीय), RDQ(चुंबक सुसज्ज), RLQ(उभ्या लोडसाठी लॉक प्रकार);

-- सतत हाय-स्पीड रेसिप्रोकेटिंग 50~500mm/s साठी योग्य शक्तिशाली एअर कुशन;

-- चुंबकीय स्विच शोधण्यासाठी RDQ अंगभूत चुंबक, मल्टी-साइड सेन्सर स्लॉट;

-- CQ2 आणि CQS मालिकेशी सुसंगत माउंटिंग आयाम.

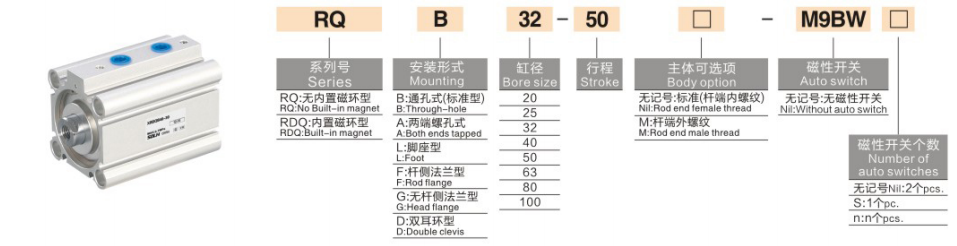

मॉडेल कोडिंग नियम

1. उदाहरण: RDQB32-50-M9B

-- R/RD: नॉन-चुंबक / अंगभूत चुंबक

-- प्रश्न: मालिका कोड

-- B/A/L/F/G/D: माउंटिंग शैली

-- 32: बोर आकार: 20/25/32/40/50/63/80/100 मिमी

-- 50: स्ट्रोक लांबी

-- M9B: चुंबकीय स्विच पर्याय

तांत्रिक तपशील

पॅरामीटर	तपशील
बोर आकार	20~100 मिमी
ऑपरेटिंग प्रेशर	0.1~1.0MPa
पुरावा दाब	1.5 एमपीए
तापमान	नॉन-चुंबक:-10~+70℃; चुंबक आवृत्ती:-10~+60℃
पिस्टन गती	50~500 मिमी/से
उशी	दोन्ही टोकांना एकात्मिक रिंगलेस एअर कुशन
पोर्ट थ्रेड	M5 / G1/8 / G1/4 / G3/8 / G1/2
स्नेहन	तेल मुक्त ऑपरेशन
स्ट्रोक सहनशीलता	≤50mm:±0.5mm; >50 मिमी: ±1.0 मिमी

सैद्धांतिक जोर आणि पुल फोर्स आणि कमाल अनुमत गतिज ऊर्जा @0.5MPa

बोर (मिमी)	जोर (N)	पुल (N)	कमाल अनुमत गतीज ऊर्जा (J)
20	157	141	0.29
25	245	220	0.52
32	402	362	1.00
40	628	565	1.60
50	981	882	2.50
63	1559	1402	4.00

एका वाक्याचा सारांश

SOLH RQ मालिका हाय-स्पीड पातळ वायवीय सिलिंडर अंगभूत रिंगलेस एअर कुशनसह, उत्कृष्ट शॉक शोषण आणि कमी आवाज, उच्च-सायकल हेवी लोड ऑटोमेशनसाठी आदर्श अपग्रेड ॲक्ट्युएटर, मानक CQ2 पातळ सिलेंडरसह अदलाबदल करण्यायोग्य.
