CQM मालिका कॉम्पॅक्ट सिलेंडर/गाईड रॉड प्रकार
  • CQM मालिका कॉम्पॅक्ट सिलेंडर/गाईड रॉड प्रकारCQM मालिका कॉम्पॅक्ट सिलेंडर/गाईड रॉड प्रकार
  • CQM मालिका कॉम्पॅक्ट सिलेंडर/गाईड रॉड प्रकारCQM मालिका कॉम्पॅक्ट सिलेंडर/गाईड रॉड प्रकार

CQM मालिका कॉम्पॅक्ट सिलेंडर/गाईड रॉड प्रकार

SOLH CQM उच्च-कडकपणा निर्देशित पातळ सिलिंडर SMC CQM/CDQM सह बदलण्यायोग्य आहे. एकात्मिक समांतर दुहेरी मार्गदर्शक रॉड्ससह CQ2 पातळ सिलेंडरच्या संरचनेवर बांधलेले, ते CQ2 प्रमाणेच शरीराची लांबी राखते आणि बाह्य मार्गदर्शकांची गरज दूर करते. पिस्टन रॉड रोटेशन सहिष्णुता ≤±0.2° सह, त्याचा पार्श्व भार प्रतिरोध मानक CQ2 सिलेंडरपेक्षा 2~4 पट जास्त आहे. प्रकारांमध्ये नॉन-चुंबकीय CQM, चुंबक-सुसज्ज CDQM आणि CQM-XB24 दीर्घ सेवा जीवन मॉडेल समाविष्ट आहे. दोन्ही टोकांवर रबर बंपर बसवलेले आणि तेल-मुक्त ऑपरेशनला समर्थन देते. बोर आकार φ12~100mm, CQ2/CQS सह सुसंगत माउंटिंग आयाम. इलेक्ट्रॉनिक्स असेंबली ऑटोमेशनमध्ये ऑफसेट लोडसह शॉर्ट-स्ट्रोक अचूक पुशिंग आणि फिक्स्चर क्लॅम्पिंगसाठी आदर्श.

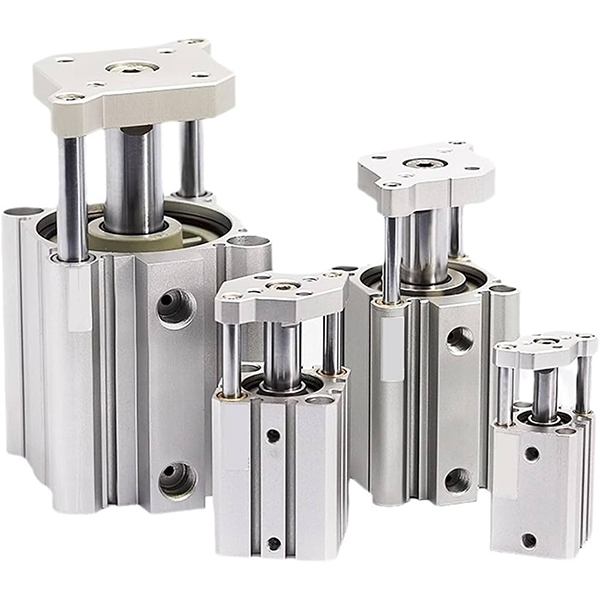

CQM मालिका मार्गदर्शित पातळ वायवीय सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

     SOLH CQM मालिका उच्च कडकपणा मार्गदर्शित पातळ सिलेंडर, आयातित CQM/CDQM सह अदलाबदल करण्यायोग्य. CQ2 पातळ सिलेंडरच्या संरचनेवर आधारित अंगभूत दुहेरी मार्गदर्शक रॉड. लॅटरल लोड रेझिस्टन्स आणि अँटी-रोटेशन कार्यप्रदर्शन मोठ्या प्रमाणात सुधारते. CQ2 प्रमाणेच शरीराची लांबी, अतिरिक्त बाह्य मार्गदर्शकाची आवश्यकता नाही. CQ2/CQS सह सुसंगत माउंटिंग आकार, अचूक पोझिशनिंग, क्लॅम्पिंग आणि साइड लोडसह पुशिंगसाठी मोठ्या प्रमाणावर वापरले जाते.


रचना आणि मुख्य वैशिष्ट्ये

     -- एकात्मिक पातळ सिलेंडर बॉडी + समांतर दुहेरी मार्गदर्शक रॉड्स, समोरच्या टोकावर लोड माउंटिंग प्लेट;

     -- हार्ड एनोडाइज्ड ॲल्युमिनियम बॅरल, क्रोम प्लेटेड पिस्टन रॉड आणि गाइड रॉड्स;

     -- प्रकार: CQM(नॉन-चुंबकीय), CDQM(चुंबक सुसज्ज), CQM-XB24 लाँग लाईफ व्हर्जन;

     --लॅटरल लोड क्षमता मानक CQ2 सिलेंडरपेक्षा 2~4 पट जास्त, रोटेशन टॉलरन्स ≤±0.2°;

     -- दोन्ही टोकांवर मानक रबर बफर, एअर कुशन पर्याय नाही;

     -- चुंबकीय स्विच डिटेक्शन, लवचिक सेन्सर इंस्टॉलेशनसाठी CDQM अंगभूत चुंबक.

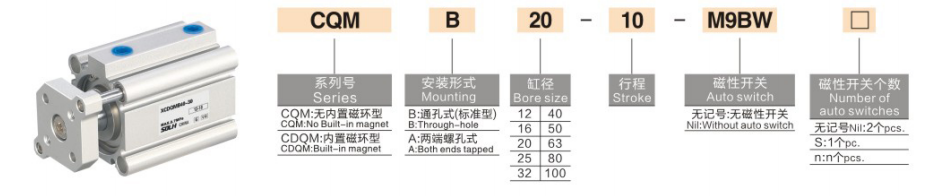

मॉडेल कोडिंग नियम

   1. उदाहरण: CDQMB20-50-M9B

     -- C: अंगभूत चुंबक (CDQM); रिक्त = नॉन-चुंबकीय (CQM)

     -- DQM: मार्गदर्शित पातळ सिलेंडरसाठी मालिका कोड

     -- B/A: माउंटिंग प्रकार; बी = छिद्रातून; A=एंड टॅप केलेले छिद्र

     -- 20: बोर आकार: 12/16/20/25/32/40/50/63/80/100 मिमी

     -- ५०: स्ट्रोकची लांबी ५~१०० मिमी

     -- M9B: चुंबकीय स्विच पर्याय


तांत्रिक तपशील

पॅरामीटर
तपशील
बोर आकार
12~100 मिमी
ऑपरेटिंग प्रेशर
0.1~1.0MPa; φ12/16 मिनिटे 0.12MPa
पुरावा दाब
1.5 एमपीए
तापमान
नॉन-चुंबक:-10~+70℃; चुंबक आवृत्ती:-10~+60℃
पिस्टन गती
50~500 मिमी/से
उशी
रबर बंपर (एअर कुशन नाही)
पोर्ट थ्रेड
M5 / G1/8 / G1/4 / G3/8 / G1/2
स्नेहन
तेल मुक्त ऑपरेशन
स्ट्रोक सहनशीलता
≤50mm:±0.5mm; >50 मिमी: ±1.0 मिमी

सैद्धांतिक थ्रस्ट आणि पुल फोर्स आणि कमाल पार्श्व भार @0.5MPa

बोर (मिमी)
जोर (N)
पुल (N)
कमाल अनुमत पार्श्व भार (N)
12
57
49
120
16
101
89
200
20
157
141
350
25
245
220
500
32
402
362
800
40
628
565
1200
50
981
882
1800

एका वाक्याचा सारांश

     SOLH CQM मालिका एकात्मिक दुहेरी मार्गदर्शक रॉड पातळ वायवीय सिलेंडर उत्कृष्ट अँटी-ट्विस्ट आणि उच्च पार्श्व भार क्षमता, ऑटोमेशन क्लॅम्पिंग आणि पोझिशनिंग ऍप्लिकेशन्ससाठी मानक CQ2 सिलेंडर बदलण्यासाठी परिपूर्ण अचूक ॲक्ट्युएटर.
