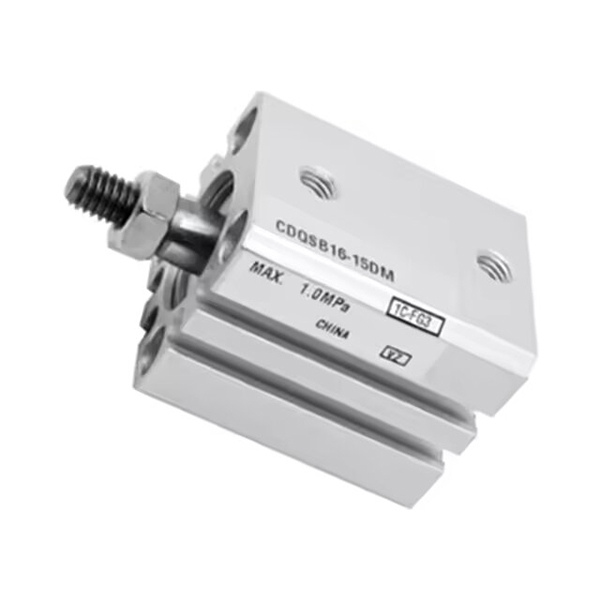

CQS मालिका कॉम्पॅक्ट सिलेंडर

SOLH CQS कॉम्पॅक्ट पातळ सिलिंडर हे SMC CQS मालिकेसह परिमाणात बदलण्यायोग्य आहे आणि CQ2 मालिकेतून अपग्रेड केले आहे. स्क्वेअर अल्ट्रा-स्लिम बॉडी मर्यादित जागेत उच्च-सुस्पष्टता शॉर्ट-स्ट्रोक कार्यांसाठी लहान एकूण लांबी वैशिष्ट्यीकृत करते. प्रकारांमध्ये मानक सिंगल रॉड, CQSW ट्विन रॉड, CQSK नॉन-रोटेटिंग रॉड आणि XB24 लाँग-लाइफ मॉडेल समाविष्ट आहेत. अंगभूत चुंबकासह CDQS चुंबकीय स्विचच्या मल्टी-साइड माउंटिंगला समर्थन देते. तेल-मुक्त ऑपरेशनसाठी कमी-घर्षण तेल-स्टोरेज सीलसह सुसज्ज आणि 5 दशलक्ष सायकलपर्यंत सेवा आयुष्य, दोन्ही टोकांना निश्चित रबर बफरसह जोडलेले. बोर आकार φ12~25mm, सेमीकंडक्टरच्या अचूक फिक्स्चरवर पुशिंग, क्लॅम्पिंग आणि पोझिशनिंगसाठी मोठ्या प्रमाणावर वापरले जाते आणि 3C इलेक्ट्रॉनिक्स उपकरणे रेट्रोफिटिंग आणि बदलण्यासाठी.

CQS मालिका कॉम्पॅक्ट पातळ सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

     SOLH CQS मालिका पातळ कॉम्पॅक्ट सिलिंडर SMC CQS मालिकेसोबत बदलण्यायोग्य आहे. मर्यादित स्थापना जागा आणि उच्च-परिशुद्धता शॉर्ट-स्ट्रोक अनुप्रयोगांसाठी डिझाइन केलेले. स्क्वेअर अल्ट्रा-स्लिम बॉडी, बोर साइज φ12~25mm, CQ2 मालिकेवर आधारित अपग्रेड केलेली उच्च अचूक आवृत्ती. सेमीकंडक्टर, 3C इलेक्ट्रॉनिक्स आणि क्लॅम्पिंग, पुशिंग आणि पोझिशनिंगसाठी अचूक ऑटोमेशन फिक्स्चरमध्ये मोठ्या प्रमाणावर वापरले जाते.


रचना आणि मुख्य वैशिष्ट्ये

     -- चौरस अल्ट्रा-पातळ शरीर, CQ2 मॉडेलपेक्षा लहान एकूण लांबी;

     -- हार्ड एनोडाइज्ड ॲल्युमिनियम बॅरल, क्रोम प्लेटेड पिस्टन रॉड, उच्च कडकपणा;

     -- संपूर्ण प्रकार: मानक सिंगल रॉड, ट्विन रॉड, नॉन-रोटेटिंग रॉड, लाँग-लाइफ XB24 आवृत्ती;

     -- स्थिती सेन्सर शोधण्यासाठी CDQS अंगभूत चुंबक; मल्टी-साइड सेन्सर स्लॉट्स, सेन्सर सिलेंडरच्या बाहेर पसरत नाही;

     --दोन्ही टोकांना स्थिर रबर कुशन, एअर कुशन नाही;

     -- तेल साठ्यासह कमी घर्षण सील, तेल-मुक्त ऑपरेशन, सेवा जीवन ≥5 दशलक्ष सायकल.

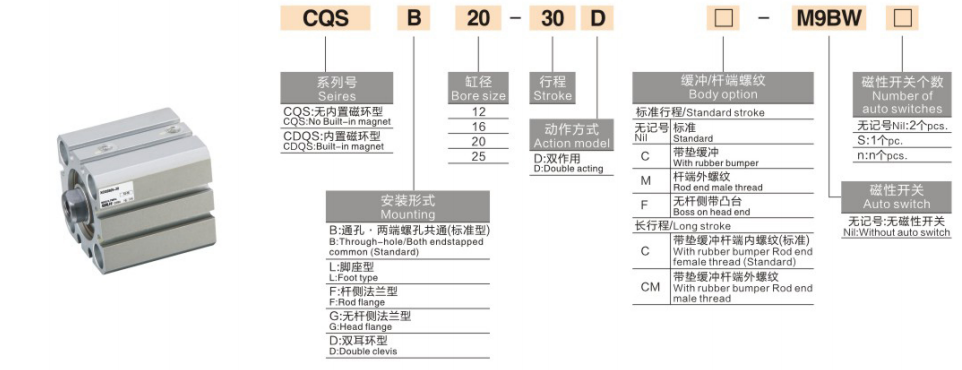

मॉडेल कोडिंग नियम

   1. उदाहरण: CDQSB20-50D-M9BW

     -- C: अंगभूत चुंबक (CDQS); नाही C = नॉन-चुंबकीय CQS

     -- DQS: मालिकेचे नाव

     -- बी = सिंगल रॉड; W=ट्विन रॉड; के=नॉन-फिरते रॉड; KW=ट्विन रोटेशन रॉड

     -- 20: बोर आकार 12/16/20/25 मिमी

     -- ५०: स्ट्रोकची लांबी ५~३०० मिमी

     -- डी: नवीन मानक रचना

     -- M9BW: चुंबकीय स्विच पर्याय


तांत्रिक तपशील

पॅरामीटर
तपशील
बोर आकार
12,16,20,25 मिमी
ऑपरेटिंग प्रेशर
दुहेरी अभिनय:0.07~1.0MPa; एकल अभिनय:0.2~1.0MPa
पुरावा दाब
1.5 एमपीए
तापमान
नॉन-चुंबक:-10~+70℃; चुंबक आवृत्ती:-10~+60℃
पिस्टन गती
50~500 मिमी/से
उशी
स्थिर रबर बफर (एअर कुशन नाही)
पोर्ट थ्रेड
M5×0.8
स्नेहन
तेल मुक्त ऑपरेशन
स्ट्रोक सहनशीलता
≤50mm:±1.0mm; >50 मिमी: ±1.4 मिमी

सैद्धांतिक जोर आणि पुल फोर्स @0.5MPa

बोर (मिमी)
जोर (N)
पुल (N)
समतुल्य क्षैतिज भार (किलो)
12
57
49
2.8
16
101
89
5.0
20
157
141
7.8
25
245
220
12.2

एका वाक्याचा सारांश

     SOLH CQS अल्ट्रा-कॉम्पॅक्ट पातळ वायवीय सिलिंडर ज्यामध्ये अनेक संरचनात्मक प्रकार आहेत, उच्च कडकपणा आणि लहान शरीर, मर्यादित-स्पेस 3C आणि सेमीकंडक्टर ऑटोमेशन उपकरणांसाठी आदर्श उच्च-परिशुद्धता शॉर्ट-स्ट्रोक ॲक्ट्युएटर.
