ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

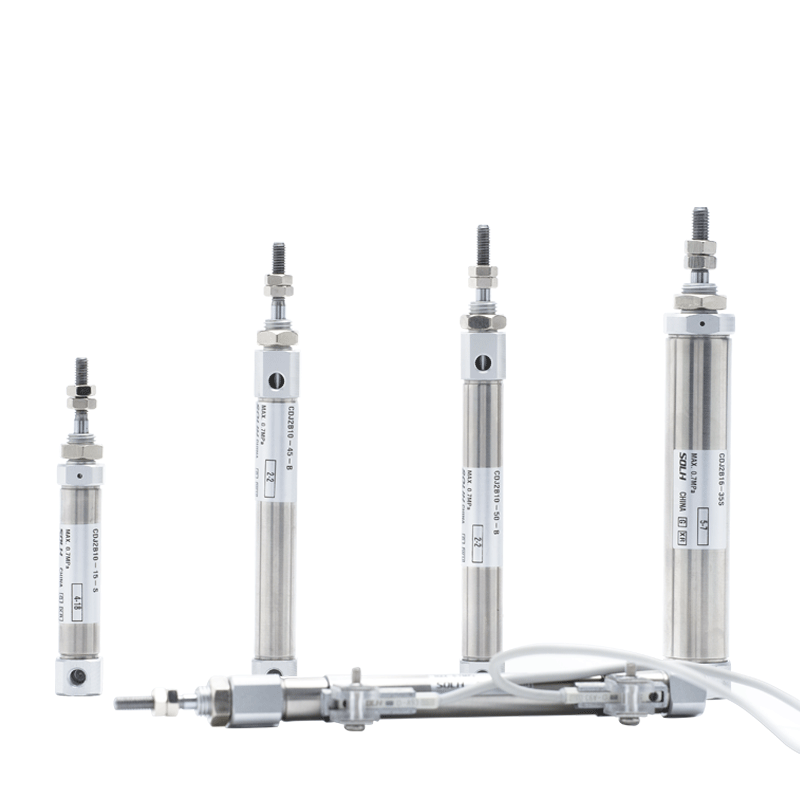

SOLH CDJ2 मालिका चुंबकीय-रिंग सुसज्ज पेन-प्रकार स्टेनलेस स्टील मिनी सिलेंडर आहे, SMC CJ2 मालिकेसह पूर्णपणे बदलण्यायोग्य आहे. बोर आकार: φ6 / 10 / 16 मिमी. उत्कृष्ट वैशिष्ट्ये: अल्ट्रा-कॉम्पॅक्ट बाह्यरेखा, हलके बांधकाम, गंज प्रतिकार आणि स्थिर हाय-स्पीड उच्च-फ्रिक्वेंसी ऑपरेशन. इलेक्ट्रॉनिक्स, वैद्यकीय, अन्न प्रक्रिया आणि अचूक ऑटोमेशन मर्यादित-स्पेस स्टेशनमध्ये मोठ्या प्रमाणावर वापरले जाते; मुख्य प्रवाहातील लघु रेखीय ॲक्ट्युएटर.
1. स्टँडर्ड स्पेसिफिकेशन: SMC मिनी सिलेंडर डायमेंशनल स्टँडर्ड (ISO मानक नसलेले), उद्योगातील युनिव्हर्सल माउंटिंग डायमेन्शनशी जुळते.
2. साहित्य: 304 स्टेनलेस स्टील बॅरल आणि पिस्टन रॉड, गंज-प्रतिरोधक आणि गंज प्रतिरोधक, दमट, कमकुवत ऍसिड, कमकुवत अल्कली आणि स्वच्छ उत्पादन वातावरणासाठी योग्य.
3. रचना: सरळ गोल बॅरल, क्रिम्ड एंड कॅप्स, टाय-रॉड फ्री डिझाइन, अल्ट्रा-स्मॉल व्हॉल्यूम. CDJ2-16×100 फक्त अंदाजे. 120 ग्रॅम.
4. ऑपरेशन प्रकार
-- CDJ2B डबल ॲक्टिंग: दोन्ही टोकांना हवा पुरवठा, सार्वत्रिक मानक मॉडेल
-- CDJ2E सिंगल एक्टिंग: स्प्रिंग रिटर्न; CDJ2ET: स्प्रिंग विस्तार
-- CDJ2KB न फिरणारा: अँटी-ट्विस्ट आणि अचूक स्थितीसाठी हेक्सागोनल पिस्टन रॉड
5. उशी: मानक रबर उशी; प्रभाव आणि आवाज कमी करण्यासाठी हाय-स्पीड ऍप्लिकेशन्ससाठी एअर कुशन (प्रत्यय Z) पर्यायी.
6. सीलिंग: तेल जलाशय खोबणीसह कमी-घर्षण सील. कमी प्रारंभिक दाब (0.06MPa), तेल-मुक्त ऑपरेशन, सेवा जीवन ≥5 दशलक्ष चक्र.
7. पोझिशन डिटेक्शन: अंगभूत चुंबकीय रिंग, पिस्टन स्थिती निरीक्षणासाठी M9B/A93/Z73 मालिका चुंबकीय स्विचशी सुसंगत.

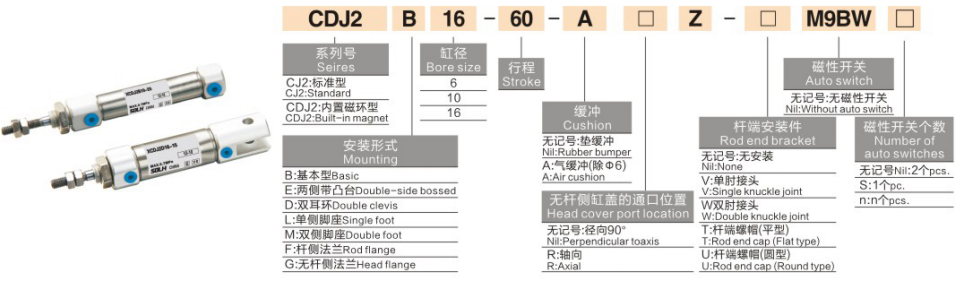

1. मॉडेल उदाहरण: CDJ2B16-50Z-B
|
सेगमेंट |
कोड |
कोड व्याख्या |
| CDJ2 |
मालिका कोड |
अंगभूत चुंबकासह स्टेनलेस स्टील मिनी सिलेंडर |
| B/E/ET/KB |
क्रिया प्रकार |
बी = दुहेरी अभिनय ई = सिंगल एक्टिंग स्प्रिंग रिटर्न ET = सिंगल एक्टिंग स्प्रिंग एक्स्टेंड KB=नॉन-रोटेटिंग डबल ॲक्टिंग |
|
16 |
बोर आकार (मिमी) |
6 / 10 / 16 |
|
50 |
मानक स्ट्रोक (मिमी) |
दुहेरी अभिनय कमाल 200 मिमी; एकल अभिनय कमाल 100 मिमी |
|
Z |
कुशन पर्याय |
रिकामी = रबरी उशी Z = एअर कुशन (φ10/16 उपलब्ध) |
|
B |
माउंट ग्रूव्ह स्विच करा |
A = ट्रॅक खोबणी; B=स्टील बँड ग्रूव्ह (सामान्य) |
2. मानक ऑर्डर संदर्भ उदाहरणे
-- CDJ2B10-30-B：Bore10, स्ट्रोक30, दुहेरी अभिनय, रबर कुशन, चुंबक सज्ज
-- CDJ2E6-15-B：Bore6, स्ट्रोक15, सिंगल एक्टिंग स्प्रिंग रिटर्न
-- CDJ2KB16-50-B：Bore16, स्ट्रोक50, नॉन-फिरते षटकोनी पिस्टन रॉड
|
पॅरामीटर आयटम |
मानक तपशील |
| बोर रेंज |
φ6, φ10, φ16 मिमी |
| ऑपरेटिंग प्रेशर |
0.1~0.7MPa (एकल अभिनय:0.2~0.7MPa); मि. प्रारंभिक दाब 0.06MPa |
| पुरावा दाब |
1.05 MPa |
| सभोवतालचे तापमान |
-10 ~ +70℃；0 ~ +60℃ जेव्हा चुंबकीय स्विच बसवले जातात |
| ऑपरेटिंग गती |
50 ~ 750 मिमी/से |
| उशी |
मानक रबर उशी; φ10/16 साठी एअर कुशन (Z) पर्यायी |
| एअर पोर्ट धागा |
सर्व बोअरसाठी M5×0.8 |
| स्नेहन |
प्री-ग्रीस केलेले, तेल-मुक्त ऑपरेशन उपलब्ध |
| स्ट्रोक सहनशीलता |
±1.0 मिमी |
1. दुहेरी अभिनय CDJ2B
|
बोर (मिमी) |
जोर (N) |
पुल फोर्स (N) |
अंदाजे क्षैतिज भार (किलो) |
|
6 |
14 |
12 |
0.7 |
|
10 |
39 |
35 |
1.9 |
|
16 |
98 | 88 | 4.9 |
2. एकल अभिनय CDJ2E (स्प्रिंग रिटर्न @0.5MPa)
| बोर (मिमी) |
जोर (N) |
स्प्रिंग रिटर्न फोर्स (N) |
अंदाजे क्षैतिज भार (किलो) |
| 6 | 12 | 3 | 0.6 |
|
10 |
36 |
7 |
1.8 |
| 16 |
92 |
18 |
4.6 |
1. माउंटिंग ॲक्सेसरीज
-- बी बेसिक प्रकार: एंड कॅप थ्रेड्सद्वारे थेट स्थापना (सर्वाधिक प्रमाणात वापरली जाणारी)
-- फ्लँज: रॉड-साइड / हेड-साइड फ्लँज माउंट
-- एल फूट ब्रॅकेट: सिंगल फूट फिक्सिंग
-- डी डबल क्लेव्हिस: रियर डबल क्लेव्हिस (φ10/16)
-- ई बॉस माउंट: एंड कॅप्सवर मल्टी ओरिएंटेशन माउंटिंग बॉस
2. मुख्य व्युत्पन्न मालिका
-- CDJ2B: मानक दुहेरी अभिनय
-- CDJ2E: सिंगल ॲक्टिंग, स्प्रिंग रिट्रॅक्ट (एअर कट नंतर ऑटो मागे घेणे)
-- CDJ2ET: सिंगल ॲक्टिंग, स्प्रिंग एक्स्टेंड (एअर कट नंतर ऑटो एक्स्टेंड)
-- CDJ2KB: न फिरणारा षटकोनी पिस्टन रॉड
-- CDJ2RB: माउंटिंग बॉसशिवाय थेट माउंट स्लिम आवृत्ती
1. बोअर निवड: आवश्यक थ्रस्ट/लोडची गणना करा, आरक्षित ≥50% सुरक्षा मार्जिन; अधिक चक्रीय गतीसाठी लहान बोअर निवडा.
2. स्ट्रोक पुष्टीकरण: प्रभावी प्रवासात अतिरिक्त 10~20mm मार्जिन जोडा; कमाल स्ट्रोक: दुहेरी अभिनय 200 मिमी, एकल अभिनय 100 मिमी.
3. कॉन्फिगरेशन जुळणी
-- क्रिया प्रकार: दुहेरी अभिनय → B; सिंगल एक्टिंग स्प्रिंग रिट्रॅक्ट → ई; अँटी-ट्विस्ट पोझिशनिंग → KB
-- कुशन: हाय-स्पीड ऑपरेशनसाठी Z एअर कुशन निवडा
-- पोझिशन फीडबॅक: मॅग्नेट सुसज्ज मॉडेल निवडा, M9B/A93 मॅग्नेटिक स्विचेस जुळवा
SOLH CDJ2 स्टेनलेस स्टील पेन-टाइप मिनी सिलेंडर SMC CJ2 सोबत अदलाबदल करता येण्याजोगा आहे, जो डबल ॲक्टिंग, सिंगल ॲक्टिंग आणि नॉन-रोटेटिंग हेक्सागोनल रॉड व्हेरियंटमध्ये उपलब्ध आहे, रबर/एअर कुशन ऑप्शनल, गंज प्रतिरोधक ऑइल-फ्री डिझाइन, आदर्श कॉम्पॅक्ट हाय-फ्रिक्वेंसी ऑइल-फ्रीक्वेंसी, इलेक्ट्रोमॅटिक फूड लाइन आणि ऑटोमॅटिक उपकरणे.
