HFP मालिका यांत्रिक समांतर शैली

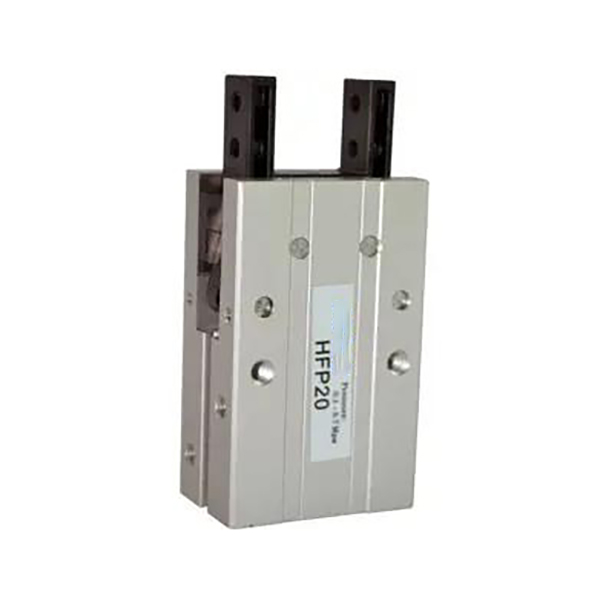

HFP मालिका लीव्हर-प्रकार आर्थिक समांतर वायवीय ग्रिपर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

     SOLH HFP मालिका 2-जॉ समांतर उघडणे आणि बंद होण्यासाठी यांत्रिक लीव्हर ट्रान्समिशनचा अवलंब करते. मुख्य सामर्थ्य: स्पर्धात्मक किंमतीसह साधी लीव्हर यंत्रणा, स्थिर क्लॅम्पिंग कार्यप्रदर्शन, थ्री-साइड युनिव्हर्सल माउंटिंग, फॅक्टरी पूर्व-स्थापित चुंबक आणि परिधान-प्रतिरोधक दीर्घ सेवा आयुष्य. हे लाइट लोड हाय-फ्रिक्वेंसी लोडिंग/अनलोडिंग आणि किमती-संवेदनशील ऑटोमेटेड स्टेशनसाठी मुख्य प्रवाहातील किफायतशीर समांतर ग्रिपर सोल्यूशन आहे.

कोर स्ट्रक्चर आणि ऑपरेटिंग वैशिष्ट्ये

     --कार्याचे तत्त्व: पिस्टन समांतर हालचालीसाठी दोन जबडे चालविण्यासाठी लीव्हर असेंबलीला ढकलतो. शुद्ध यांत्रिक लीव्हर ड्राइव्ह, कमी घटक, कमी देखभाल खर्च.

     -- फोर्स वैशिष्ट्य: पिस्टन वाढल्यावर जबडा पकडतो आणि मागे घेतो तेव्हा सोडतो. क्लॅम्पिंग फोर्स सुरक्षित वर्कपीस होल्डिंगसाठी ओपनिंग फोर्सपेक्षा 20% ~ 30% जास्त आहे.

     -- स्थिरता आणि अचूकता: जबडा आणि मुख्य शरीर यांच्यातील मोठ्या संपर्क पृष्ठभागामुळे थरथरणे कमी होते आणि क्लॅम्पिंग अचूकता सुधारते. मेटल सेपरेटर प्लेट्स घर्षण पृष्ठभागांना वेगळे करतात ज्यामुळे घर्षण कमी होते आणि सेवा आयुष्य वाढवते.

     -- लवचिक माउंटिंग: तीन माउंटिंग चेहरे (बाजू / तळ / मागील). एकात्मिक सेन्सर ग्रूव्ह्स अतिरिक्त कंसांशिवाय थेट चुंबकीय स्विच इंस्टॉलेशनला समर्थन देतात.

     -- साहित्य आणि टिकाऊपणा: हार्ड एनोडाइज्ड ॲल्युमिनियम बॉडी, पोशाख-प्रतिरोधक लीव्हर भाग आणि स्टेनलेस स्टीलचे जबडे. यांत्रिक चक्र जीवन ≥5 दशलक्ष वेळा, सतत उच्च-फ्रिक्वेंसी ऑटोमेशन ऑपरेशनसाठी योग्य.

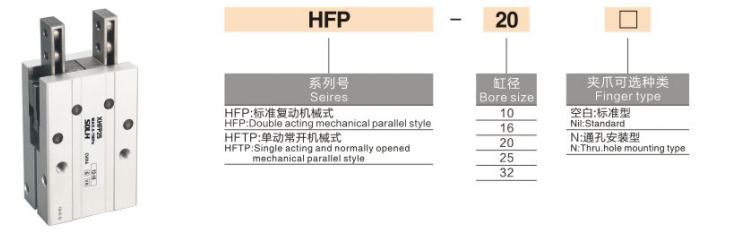

मॉडेल कोडिंग नियम पूर्ण करा

  1. मॉडेल उदाहरण:HFP20+2CS1-G

 2. मानक ऑर्डर संदर्भ उदाहरणे

     -- HFP16: बोर 16, स्विचशिवाय डबल ॲक्टिंग बेसिक मॉडेल

     --HFP25N：बोर 25, थ्रू-होल माउंटिंग आवृत्ती

     -- HFP32+2CS1-G：बोर 32, दोन CS1-G चुंबकीय स्विचसह सुसज्ज

युनिव्हर्सल कोर टेक्निकल स्पेसिफिकेशन्स (डबल एक्टिंग @0.5MPa)

मुख्य स्पर्धात्मक फायदे

   1. उत्कृष्ट किंमत-कार्यक्षमता लीव्हर संरचना

     -- साधे यांत्रिक ट्रांसमिशन भागांची संख्या कमी करते. परफॉर्मन्स हाय-एंड पॅरलल ग्रिपर्सच्या जवळ असताना, किंमत फक्त मार्गदर्शक रेल प्रकारच्या मॉडेल्सच्या 1/2~2/3 पर्यंत पोहोचते.

   2. उच्च क्लॅम्पिंग फोर्स सुरक्षितता वाढवते

     -- एक्स्टेंशन दरम्यान क्लॅम्पिंग फोर्स 20% ~ 30% रिलीझ फोर्सपेक्षा जास्त आहे, ज्यामुळे हलक्या भाराच्या परिस्थितीत वर्कपीस घसरण्याचा धोका कमी होतो.

   3.तीन-दिशा सार्वत्रिक माउंटिंग

     --बाजूला, तळाशी आणि मागील बाजूस उपलब्ध माउंटिंग होल, साइटवर सुलभपणे सुरू होण्यासाठी क्षैतिज, उभ्या आणि पार्श्व असेंबलीला समर्थन देते.

   4. अंगभूत चुंबक, सेन्सर स्थापनेसाठी सज्ज

     -- स्थायी चुंबक मानक म्हणून एकत्रित. CS1-G स्विचेससाठी बॉडी आरक्षित स्लाइड ग्रूव्ह्स; अतिरिक्त माउंटिंग ब्रॅकेटची आवश्यकता नाही.

   5. उच्च-सायकल ऑपरेशनसाठी पोशाख-प्रतिरोधक डिझाइन

     -- मेटल अँटी-फ्रक्शन सेपरेटर घटकांचे घर्षण कमी करतात, सतत स्वयंचलित उत्पादन लाइनसाठी दीर्घ सेवा जीवन देतात.

माउंटिंग फॉर्म आणि ठराविक औद्योगिक अनुप्रयोग

   1. माउंटिंग पर्याय

     -- साइड माउंटिंग: असेंबली लाइन लोडिंग/अनलोडिंगसाठी क्षैतिज क्लॅम्पिंग

     -- तळाशी माउंटिंग: इंजेक्शन मोल्डिंग आणि मशीन टूल पिक-अँड-प्लेससाठी अनुलंब लिफ्टिंग

     -- मागील माउंटिंग: मर्यादित अरुंद स्थानकांसाठी पार्श्व पकड

   3. विशिष्ट अनुप्रयोग परिस्थिती

     -- 3C आणि इलेक्ट्रॉनिक्स: ग्रिपिंग सूक्ष्म प्लास्टिक घटक, हार्डवेअर भाग आणि बॅटरी घरे

     -- ऑटोमोटिव्ह घटक: लहान मुद्रांकित भाग, रबर घटक आणि अंतर्गत ट्रिम्सचे हस्तांतरण

     -- पॅकेजिंग आणि लॉजिस्टिक्स: लहान कार्टन, प्लास्टिक पिशव्या आणि सूक्ष्म पॅलेट उचलणे

     -- सामान्य ऑटोमेशन: स्टेशन पोझिशनिंग क्लॅम्पिंग आणि उच्च-फ्रिक्वेंसी परस्पर हाताळणी

निवड तुलना: HFP लीव्हर VS HFY पिव्होट VS MHZ2 रेखीय मार्गदर्शक ग्रिपर

3-चरण जलद निवड मार्गदर्शक

   1. वर्कपीसच्या वस्तुमानावर आधारित बोरची निवड

     -- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg. आरक्षित ≥30% सुरक्षितता मार्जिन.

   2. स्ट्रोक सत्यापन

     -- यांत्रिक हस्तक्षेप टाळण्यासाठी जबड्याचा प्रवास ≥ वर्कपीस बाह्य परिमाण अधिक किमान 2 मिमी क्लिअरन्स असल्याची खात्री करा.

   3. कॉन्फिगरेशन जुळणी

     -- स्वयंचलित सिग्नल इंटरलॉक: उघडी आणि बंद स्थिती शोधण्यासाठी दोन CS1-G चुंबकीय स्विच सुसज्ज करा.

     -- मर्यादित उपकरणे मांडणी: HFP थ्री-साइड माउंटिंग लवचिक स्थापना उपाय प्रदान करते.

एका वाक्याचा सारांश

     SOLH HFP किफायतशीर लीव्हर-प्रकार समांतर वायवीय ग्रिपरमध्ये उच्च क्लॅम्पिंग फोर्ससह यांत्रिक लीव्हर ड्राइव्ह, थ्री-साइड युनिव्हर्सल माउंटिंग आणि अंगभूत चुंबकीय रिंग, उच्च-फ्रिक्वेंसी 3C, पॅकेजिंग आणि सामान्य खर्च-संवेदनशील ऑटोमॅट स्टेशनसाठी आदर्श कमी-किमतीचे प्रकाश आणि मध्यम लोड पकडण्याचे समाधान आहे.
