ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

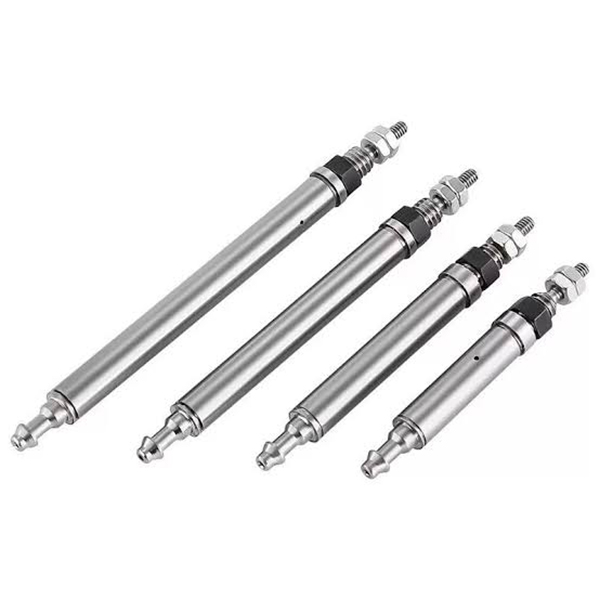

SOLH CJ1 मालिका अल्ट्रा-मिनिएचर सिंगल/डबल ॲक्टिंग पिन-प्रकारचे सिलिंडर आहेत. मुख्य गुण: अल्ट्रा-कॉम्पॅक्ट लहान बाह्यरेखा, हलके बांधकाम, कमी आउटपुट थ्रस्ट आणि जलद प्रतिसाद. मर्यादित जागेत अचूक ड्रायव्हिंग, मायक्रो लोड पुश आणि पुल टास्क, इलेक्ट्रॉनिक्स आणि 3C ऑटोमेशनसाठी लघु स्टेशन्ससाठी डिझाइन केलेले. मायक्रो ऑटोमेशन ऍप्लिकेशन्ससाठी हे कोर ॲक्ट्युएटर आहे.
--ड्राइव्ह प्रकार: सिंगल ॲक्टिंग (स्प्रिंग रिटर्न) आणि डबल ॲक्टिंग.बोर पर्याय: φ2.5 (एकल अभिनय अनन्य); φ4 (एकल / दुहेरी अभिनयासाठी उपलब्ध).
-- संरचनात्मक वैशिष्ट्य: गोल शरीर, सडपातळ पिन पिस्टन रॉड, अंगभूत कुशन नाही, बेसिक एंड-थ्रेड माउंटिंग. φ4 मॉडेल बाह्य शरीराचा व्यास फक्त 4 मिमी, निव्वळ वजन अनेक ग्रॅम इतके कमी.
-- डायनॅमिक परफॉर्मन्स: कुशन-फ्री संरचना जलद पिस्टन प्रतिसाद सक्षम करते. ऑपरेटिंग गती: 50~500mm/s, उच्च-फ्रिक्वेंसी शॉर्ट-स्ट्रोक हालचालींसाठी योग्य.
-- मटेरियल आणि सीलिंग: हार्ड एनोडाइज्ड ॲल्युमिनियम बॉडी, NBR सील घटक, तेल-मुक्त डिझाइन, स्वच्छ किंवा किंचित तेलकट कार्यशाळेच्या वातावरणाशी सुसंगत.
-- लवचिक इन्स्टॉलेशन: अक्षीय फिक्सेशनसाठी दोन्ही टोकांवर थ्रेड्स असलेली मूळ आवृत्ती. रॉड-साइड हेडवरील पोर्ट ओरिएंटेशन ±90° समायोजित केले जाऊ शकते, अरुंद लेआउटमध्ये ट्यूबिंग रूटिंगसाठी सोयीस्कर आहे.

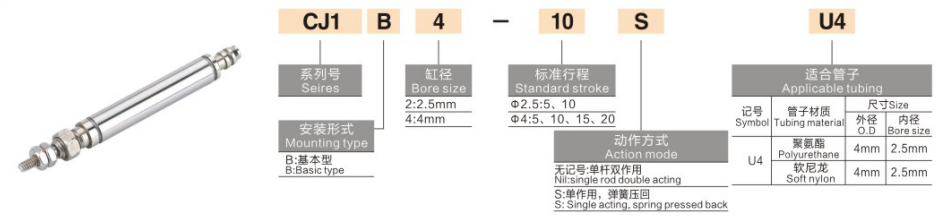

1. मॉडेल उदाहरण: CJ1B4-10SU4
|
सेगमेंट |
कोड |
व्याख्या |
| CJ1 |
मालिका कोड |
लघु पिन सिलिंडर मालिका |
|
B |
शरीराचा प्रकार |
मूलभूत प्रकार, रॉड-साइड बाह्य धागा |
|
4 |
बोर आकार (मिमी) |
φ2.5 (केवळ एकल अभिनय); φ4 (एकल/दुहेरी अभिनय) |
|
10 |
मानक स्ट्रोक (मिमी) |
φ2.5: 5 / 10 φ4: 5 / 10 / 15 / 20 |
|
S |
क्रिया मोड प्रत्यय |
एस = सिंगल एक्टिंग (स्प्रिंग रिटर्न); रिक्त = दुहेरी अभिनय |
| U4 |
ट्यूबिंग तपशील |
PU ट्यूबिंग OD 4mm (ID 2.5mm) साठी अनुकूल करा |
2. मानक ऑर्डर संदर्भ उदाहरणे
-- CJ1B2-10SU4：बोर 2.5, स्ट्रोक 10, सिंगल एक्टिंग स्प्रिंग रिटर्न
-- CJ1B4-15U4：बोर 4, स्ट्रोक 15, दुहेरी अभिनय
-- CJ1B4-5SU4：बोर 4, स्ट्रोक 5, सिंगल एक्टिंग स्प्रिंग रिटर्न
|
पॅरामीटर आयटम |
φ2.5 एकल अभिनय |
φ4 एकल अभिनय |
φ4 दुहेरी अभिनय |
| बोर (मिमी) |
2.5 |
4 |
4 |
| मानक स्ट्रोक (मिमी) |
५, १० |
5, 10, 15, 20 |
5, 10, 15, 20 |
| ऑपरेटिंग प्रेशर (MPa) |
०.३~०.७ |
०.३~०.७ |
०.२~०.७ |
| थ्रस्ट @0.5MPa (N) |
विस्तार करा:1.13; मागे घ्या: ०.६४ |
विस्तार करा:3.04; मागे घ्या: 1.47 |
वाढवा / मागे घ्या:6.3 |
| स्प्रिंग रीसेट फोर्स (N) |
0.4 |
0.8 |
— |
| कमाल पिस्टन गती (मिमी/से) |
500 |
500 |
500 |
| सभोवतालचे तापमान |
-10 ~ +70 ℃ (पाईपिंगमध्ये आयसिंग नाही) |
|
|
| अंदाजे निव्वळ वजन (ग्रॅम) |
~2 |
~3 |
~3.5 |
| एअर कनेक्शन |
OD4 पॉलीयुरेथेन ट्यूबिंगसाठी |
|
|
1. घट्ट स्थापनेच्या जागेसाठी अल्ट्रा-लघु ठसा
--किमान बोर φ2.5, बाह्य शरीराचा व्यास φ4, वजन फक्त 2~3.5g, अल्ट्रा-कॉम्पॅक्ट उपकरण लेआउटमध्ये सहजपणे एकत्रित.
2. कमी थ्रस्ट अचूक रेखीय ड्रायव्हिंग
-- आउटपुट थ्रस्ट रेंज 0.64~6.3N @0.5MPa, मायक्रो लोड ≤100g साठी आदर्श, नाजूक लहान वर्कपीसला होणारे नुकसान टाळते.
3. उच्च-वारंवारता जलद प्रतिसाद
-- कुशन-फ्री स्ट्रक्चर जलद क्रिया वितरीत करते, उत्पादन कार्यक्षमता वाढवण्यासाठी ≥300 सायकल प्रति मिनिट शॉर्ट-स्ट्रोक ऑपरेशनला समर्थन देते.
4. तेल मुक्त ऑपरेशन आणि दीर्घ सेवा जीवन
-- एनबीआर सीलिंग प्रणाली स्वच्छ उत्पादन वातावरणासाठी तेल-मुक्त संकुचित हवेला समर्थन देते; यांत्रिक सेवा जीवन ≥3 दशलक्ष चक्र.
5. समायोज्य पोर्ट दिशा आणि साधी असेंब्ली
-- रॉड-साइड एअर पोर्ट फिरता येण्याजोगा ±90°. ड्युअल-एंड बाह्य थ्रेड्स अतिरिक्त माउंटिंग ब्रॅकेटशिवाय थेट अक्षीय लॉकिंगला परवानगी देतात, साइटवर चालू करणे सुलभ करतात.
1. माउंटिंग फॉर्म
-- अक्षीय थ्रेड माउंटिंग: सरळ पुश-पुल मोशनसाठी उपकरणांवर दोन्ही टोकांना थेट स्क्रू करा
-- साइड ब्रॅकेट माउंटिंग: पार्श्व स्थापनेसाठी पर्यायी लघु कंस, स्विंग किंवा साइड ड्रायव्हिंगसाठी योग्य
2. विशिष्ट अनुप्रयोग परिस्थिती
-- 3C आणि इलेक्ट्रॉनिक्स: मोबाइल बटण टिकाऊपणा चाचणी, मायक्रो प्लास्टिक पार्ट क्लॅम्पिंग, चिप इजेक्शन आणि पोझिशनिंग
-- प्रिसिजन इंस्ट्रुमेंटेशन: मिनी व्हॉल्व्ह स्विचिंग, फायबर ऑप्टिक पोझिशनिंग, बारीक समायोजन यंत्रणा
--सामान्य ऑटोमेशन: सूक्ष्म घटक लोडिंग/अनलोडिंग, लाइटवेट लेबल पीलिंग, सूक्ष्म जिग ॲक्ट्युएशन
--वैद्यकीय उपकरणे: लहान साधन दुर्बिणीसंबंधी हालचाल, सूक्ष्म द्रव प्रणोदन, अचूक पोझिशनिंग असेंब्ली
1. पेलोडवर आधारित बोरची निवड
-- लोडसाठी φ2.5 ≤50g；φ4 लोड 50~100g साठी. कमी थ्रस्ट वैशिष्ट्यांमुळे किमान 50% सुरक्षितता मार्जिन राखून ठेवा.
2. स्ट्रोक पुष्टीकरण
-- आवश्यक प्रवास अंतरानुसार स्ट्रोक निवडा; स्थिर उच्च-फ्रिक्वेंसी ऑपरेशनसाठी लहान स्ट्रोकला प्राधान्य द्या.
3. क्रिया मोड निवड
-- एकल अभिनय (S प्रत्यय सह): पॉवर-फेल सुरक्षा डिझाइनसाठी स्प्रिंग रीसेटसह युनिडायरेक्शनल पुश/पुल
-- दुहेरी अभिनय: रिटर्न स्प्रिंगशिवाय द्विदिश अचूक रेखीय ड्रायव्हिंग
SOLH CJ1 अल्ट्रा-मिनिएचर पिन न्यूमॅटिक सिलेंडर सिंगल स्प्रिंग रिटर्न आणि डबल ॲक्टिंग व्हेरियंटमध्ये φ2.5 / φ4 बोर, अल्ट्रा-लाइटवेट कॉम्पॅक्ट डिझाइन आणि ॲडजस्टेबल एअर पोर्ट दिशा, कमी थ्रस्ट प्रिसिजन मायक्रो रेखीय गती प्रदान करते, 3C चाचणी आणि वैद्यकीय उपकरणांमध्ये ऑटोमेशन, सूक्ष्मता यासाठी मोठ्या प्रमाणावर स्वीकारले जाते.
