ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

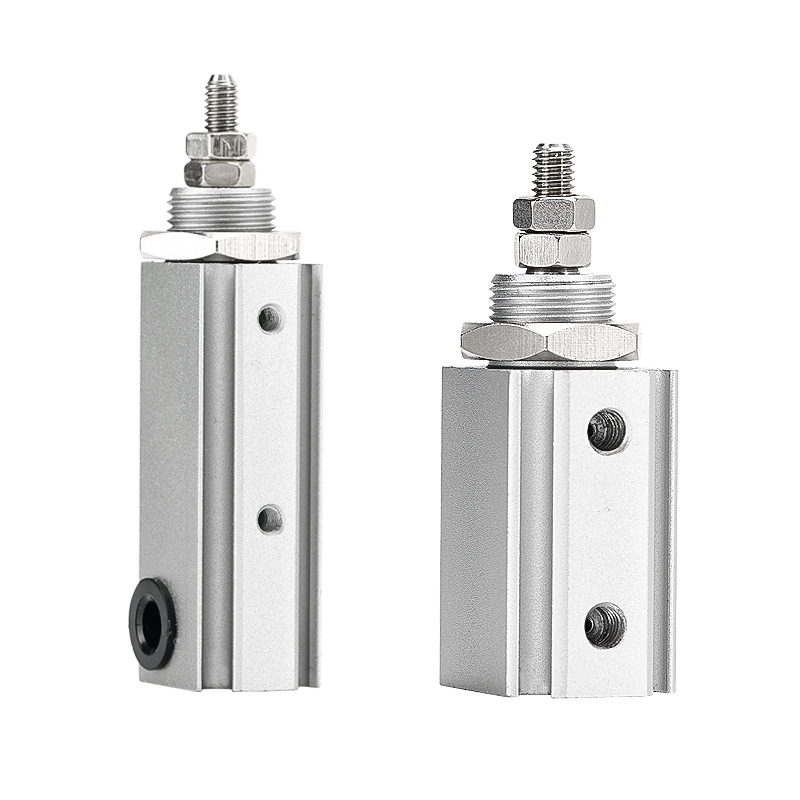

SOLH CJP2 मालिका कॉम्पॅक्ट डबल ॲक्टिंग पिन सिलेंडर आहे. मुख्य फायदे: अल्ट्रा-शॉर्ट बॉडी, लाइटवेट स्ट्रक्चर, स्थिर द्विदिशात्मक जोर आणि विश्वसनीय उच्च-फ्रिक्वेंसी ऑपरेशन. मर्यादित जागेत द्विदिशात्मक अचूक पुश-पुल हालचाली, मध्यम सूक्ष्म भार आणि उच्च-सायकल स्वयंचलित स्टेशनसाठी डिझाइन केलेले. सूक्ष्म द्विदिशात्मक रेखीय ड्रायव्हिंग ऍप्लिकेशन्ससाठी हे मुख्य प्रवाहातील मॉडेल आहे.
--ड्राइव्ह मोड: दुहेरी अभिनय (स्ट्रोक वाढवणे आणि मागे घेणे या दोन्हींसाठी हवा पुरवठा). बोर रेंज: Ø4/6/10/16mm, सूक्ष्म ते लहान पेलोड्स कव्हर करते.
-- संरचना: एक्सट्रुडेड ॲल्युमिनियम बॉडी (पारंपारिक ब्रास आवृत्तीवरून अपग्रेड केलेले), 55% ~ 65% हलके वजन. प्रभाव आणि आवाज कमी करण्यासाठी दोन्ही टोकांना रबर कुशनसह सुसज्ज.
-- अष्टपैलू माउंटिंग: 6 माउंटिंग कॉन्फिगरेशन उपलब्ध आहेत: मल्टी-ओरिएंटेशन इंस्टॉलेशनसाठी मूलभूत प्रकार, पॅनेल माउंट, फ्लँज माउंट, फूट माउंट, ट्रुनियन माउंट आणि क्लीव्हिस माउंट.
-- सेन्सर सुसंगतता: चुंबकीय रिंगसह तयार केलेली सर्व वैशिष्ट्ये, दोन चुंबकीय स्विचच्या स्थापनेला समर्थन, अतिरिक्त कंस शिवाय किमान Ø4 बोर आणि 5 मिमी स्ट्रोकसह.
-- मटेरियल आणि सीलिंग: हार्ड एनोडाइज्ड ॲल्युमिनियम + NBR सील, तेल-मुक्त ऑपरेशन, स्वच्छ किंवा थोडे तेलकट वातावरणासाठी योग्य. यांत्रिक सेवा जीवन ≥3 दशलक्ष चक्र.

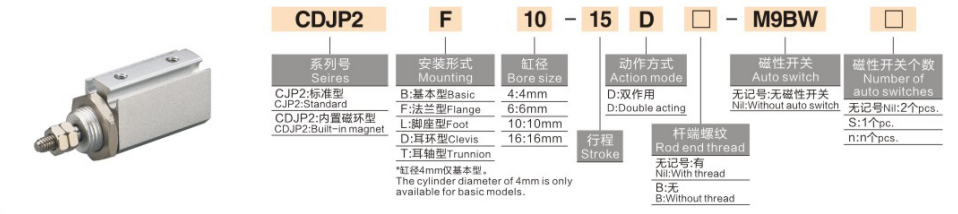

1. मॉडेल उदाहरण: CDJP2B10-15D-M9B
|
सेगमेंट |
कोड |
व्याख्या |
| CJP2 / CDJP2 |
मालिका कोड |
CJP2 = चुंबकीय रिंगशिवाय CDJP2 = अंगभूत चुंबकीय रिंग |
| B/F/L/T |
माउंट प्रकार |
बी = मूलभूत; एफ = पॅनेल माउंट; एल = फ्लँज; टी = फूट माउंट |
|
10 |
बोर आकार (मिमी) |
Ø4/6/10/16 |
|
15 |
मानक स्ट्रोक (मिमी) |
५/१०/१५/२०/२५/३० |
|
D |
कृती संहिता |
D = दुहेरी अभिनय (निश्चित चिन्हांकन) |
| -M9B |
चुंबकीय स्विच |
पर्यायी, द्विदिश स्थिती शोधण्यासाठी 2 स्विचला समर्थन द्या |
2. मानक ऑर्डर संदर्भ उदाहरणे
-- CJP2B6-20D：बोर 6, स्ट्रोक 20, डबल ॲक्टिंग बेसिक प्रकार, चुंबकीय रिंग नाही
-- CDJP2F4-10D：बोर 4, स्ट्रोक 10, पॅनेल माउंट, अंगभूत चुंबकीय रिंग
-- CDJP2B16-30D-2M9B：बोर 16, स्ट्रोक 30, मूलभूत प्रकार, दोन M9B स्विचसह सुसज्ज
|
पॅरामीटर आयटम |
Ø4 |
Ø6 |
Ø10 |
Ø16 |
| बोर (मिमी) |
4 |
6 |
10 |
16 |
| मानक स्ट्रोक (मिमी) |
५/१०/१५/२० |
५/१०/१५/२०/२५/३० |
५/१०/१५/२०/२५/३० |
५/१०/१५/२०/२५/३० |
| ऑपरेटिंग प्रेशर (MPa) |
०.१५~०.७ |
०.१२~०.७ |
०.०६~०.७ |
०.०६~०.७ |
| थ्रस्ट @0.5MPa (N) |
विस्तार करा:6.3; मागे घ्या: 5.4 |
विस्तार: 14.1; मागे घ्या: 12.4 |
विस्तार: 39.3; मागे घ्या:35.3 |
विस्तार: 98.5; मागे घ्या: 90.2 |
| उशी |
दोन्ही टोकांना रबरी उशी |
|
|
|
| सभोवतालचे तापमान |
-10 ~ +70 ℃ (पाईपिंगमध्ये आयसिंग नाही) |
|
|
|
| अंदाजे निव्वळ वजन (ग्रॅम) |
~7 |
~१२ |
~25 |
~50 |
| एअर कनेक्शन |
OD4 PU ट्यूबिंगसाठी थेट पुश-इन फिटिंग |
|
|
|
1. अल्ट्रा-शॉर्ट लाइटवेट शरीर
-- लेगसी CJP मॉडेलच्या तुलनेत एकूण लांबी 6~9.5mm ने कमी केली, वजन 55% ~ 65% कमी केले, अल्ट्रा-कंदीड इंस्टॉलेशन लेआउटसाठी योग्य.
2. स्थिर द्विदिशात्मक आउटपुट
-- रिटर्न स्प्रिंगशिवाय डबल अभिनय डिझाइन. द्विदिशात्मक थ्रस्ट 100g ~ 5kg पेलोडसाठी योग्य असलेल्या समतुल्य सिंगल एक्टिंग सिलिंडरपेक्षा 30%~50% जास्त आहे.
3. उच्च वारंवारता आणि कमी आवाज ऑपरेशन
-- रबर कुशन + लो-फ्रिक्शन सीलिंग. ऑपरेटिंग स्पीड 50~500mm/s, 200cpm वर स्थिर, इम्पॅक्ट नॉइज ≤60dB.
4. एकाधिक माउंटिंग आणि पूर्ण चुंबकीय रिंग मानक
-- 6 माउंटिंग फॉर्म जटिल टूलिंग लेआउटशी जुळवून घेतात. सर्व आकारांसाठी सुसज्ज चुंबकीय रिंग, अगदी किमान Ø4 बोर सोयीस्कर स्थिती निरीक्षणासाठी दुहेरी चुंबकीय स्विचला समर्थन देते.
5. तेल-मुक्त डिझाइन आणि दीर्घ सेवा आयुष्य
-- स्वच्छ उत्पादन ओळींशी सुसंगत. कडक ॲल्युमिनियम बॉडी आणि पोशाख-प्रतिरोधक सील ≥3 दशलक्ष चक्रांवर स्थिर ऑपरेशन सुनिश्चित करतात.
1. माउंटिंग फॉर्म
-- मूळ प्रकार (B): सरळ पुश-पुलसाठी बाह्य धागा अक्षीय फिक्सिंग समाप्त करा
-- पॅनेल प्रकार (F): अति-पातळ मांडणीसाठी उपकरणे पॅनेलमध्ये एम्बेड केलेला मुख्य भाग
-- फ्लँज प्रकार (एल): उभ्या लोड ऍप्लिकेशनसाठी रॉड साइड फ्लँज फिक्सिंग
-- फूट प्रकार (टी): आडव्या बाजूच्या पुश-पुलसाठी तळाचा पाय माउंट
2. विशिष्ट अनुप्रयोग परिस्थिती
-- 3C इलेक्ट्रॉनिक्स: मायक्रो कंपोनंट ग्रिपिंग, चिप इजेक्शन, बटण टिकाऊपणा चाचणी, सूक्ष्म जिग ड्रायव्हिंग
-- प्रिसिजन इक्विपमेंट: मायक्रो व्हॉल्व्ह स्विचिंग, फायबर पोझिशनिंग, इन्स्ट्रुमेंट फाइन ऍडजस्टमेंट, लघु स्लाइडर ऍक्च्युएशन
-- सामान्य ऑटोमेशन: उच्च-फ्रिक्वेंसी लोडिंग/अनलोडिंग, लेबल पीलिंग, शॉर्ट-स्ट्रोक वर्कपीस हस्तांतरण
--वैद्यकीय उपकरणे: लहान साधन दुर्बिणीसंबंधी हालचाल, सूक्ष्म द्रव प्रणोदन, अचूक पोझिशनिंग असेंब्ली
|
तुलना आयटम |
CJP2 डबल ॲक्टिंग पिन सिलेंडर |
CJ1 अल्ट्रा-मिनी पिन सिलेंडर |
CJP एकल अभिनय पिन सिलेंडर |
| बोर रेंज (मिमी) |
Ø4/6/10/16 |
Ø2.5/4 |
Ø6/10/16 |
| क्रिया मोड |
दुहेरी अभिनय (द्विदिशात्मक जोर) |
एकल/दुहेरी अभिनय |
एकल अभिनय (वसंत ऋतु परत) |
| थ्रस्ट @0.5MPa (N) |
५.४~९८.५ (मध्यम) |
0.64~6.3 (अति-निम्न) |
10~50 (लहान) |
| वजन (ग्रॅम) |
7~50 (प्रकाश) |
2~3.5 (अल्ट्रा-लाइट) |
10~30 (मध्यम) |
| शरीराची लांबी |
अति-लहान |
सर्वात लहान |
मानक |
| खर्च पातळी |
मध्यम, उच्च खर्च-कार्यप्रदर्शन |
कमी (अर्थव्यवस्था) |
मध्यम |
| आदर्श परिस्थिती |
द्विदिशात्मक ड्रायव्हिंग, मध्यम सूक्ष्म भार, उच्च वारंवारता |
अत्यंत मर्यादित जागा, अल्ट्रा-लाइट मायक्रो लोड |
युनिडायरेक्शनल ड्रायव्हिंग, पॉवर-ऑफ स्प्रिंग रीसेट आवश्यक आहे |
1. पेलोडवर आधारित बोरची निवड
-- Ø4 ≤0.5kg；Ø6=0.5~1kg；Ø10=1~3kg；Ø16=3~5kg. आरक्षित ≥30% सुरक्षितता मार्जिन.
2. स्ट्रोक पुष्टीकरण
-- आवश्यक प्रवासानुसार स्ट्रोक निवडा; स्थिर उच्च-फ्रिक्वेंसी सायकलिंगसाठी लहान स्ट्रोकला प्राधान्य द्या.
3. कॉन्फिगरेशन जुळणी
-- पोझिशन क्लोज-लूप कंट्रोल: द्विदिश स्थिती फीडबॅकसाठी दोन M9B चुंबकीय स्विच सुसज्ज करा.
-- इंस्टॉलेशन लेआउट: एम्बेडेड उपकरणांसाठी पॅनेल प्रकार (F); अक्षीय थ्रेडेड असेंब्लीसाठी मूलभूत प्रकार (बी).
SOLH CJP2 कॉम्पॅक्ट डबल ॲक्टिंग पिन न्यूमॅटिक सिलेंडरमध्ये अल्ट्रा-शॉर्ट लाइटवेट बॉडी, द्विदिशात्मक स्थिर थ्रस्ट, रबर कुशन आणि 6 माउंटिंग व्हेरियंट आहेत; CDJP2 आवृत्ती अंगभूत चुंबकीय रिंग M9 मालिका स्विचेससह सुसंगत, 3C मध्ये द्विदिशात्मक शॉर्ट-स्ट्रोक पुश-पुल टास्कसाठी आदर्श सूक्ष्म रेखीय ॲक्ट्युएटर, अचूक साधने आणि वैद्यकीय ऑटोमेशन उपकरणे.
