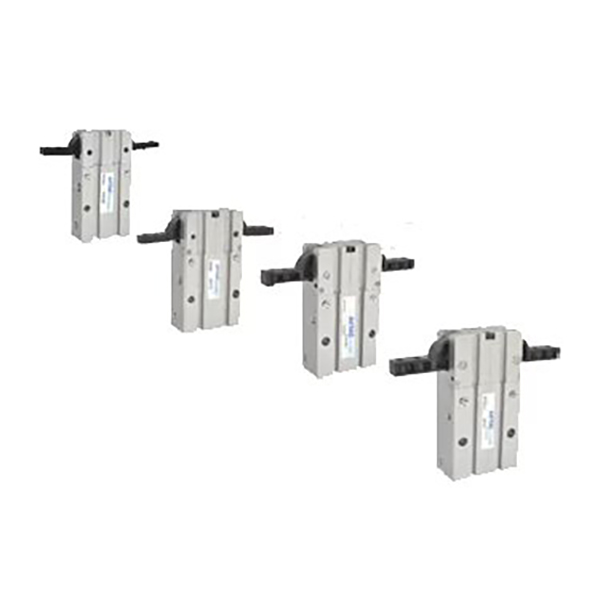

HFR मालिका 180° पिव्होट-प्रकार वाइड ओपनिंग वायवीय ग्रिपर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

     SOLH HFR मालिका पिव्होट-लिंकेज चालित 180° वाइड-ओपनिंग 2-जॉ न्यूमॅटिक ग्रिपर आहे. मुख्य सामर्थ्य: जास्तीत जास्त क्लिअरन्ससाठी पूर्ण 180° जबडा उघडणे, उत्कृष्ट यांत्रिक टाळण्याची क्षमता, तीन युनिव्हर्सल माउंटिंग पृष्ठभाग, एकात्मिक धूळ-प्रूफ संरचना आणि पूर्व-स्थापित स्थायी चुंबक. लाइट-लोड स्टेशनसाठी ही मुख्य प्रवाहातील ॲक्ट्युएटर निवड आहे ज्यांना पिक-अँड-प्लेस हस्तक्षेप आणि विस्तृत-श्रेणी वर्कपीस पकडणे दूर करण्यासाठी मोठ्या स्विंग क्लिअरन्सची आवश्यकता असते.

मुख्य रचना आणि कार्य वैशिष्ट्ये

     -- ऑपरेटिंग तत्त्व: पिस्टन रोटरी हालचालीसाठी दोन जबडे चालविण्यासाठी पिव्होट लिंकेज असेंबली ढकलतो. सिंगल जॉ स्विंग एंगल 90° पर्यंत पोहोचतो, टाळण्याची जागा जास्तीत जास्त करण्यासाठी पूर्णपणे उघडल्यावर जबडा सरळ रेषा तयार करतात.

     -- क्रिया वैशिष्ट्य: मानक म्हणून दुहेरी अभिनय; क्लॅम्पिंगसाठी हवा पुरवठा, उघडण्यासाठी उलट हवा. स्थिर स्थितीसाठी कमाल उघडा कोन 180°±2°, ओव्हरक्लोज एंगल -2°~-5°.

     -- धूळ आणि पोशाख संरक्षण: धुळीच्या वातावरणासाठी जबडाच्या विभागात अनुकूल धूळ-प्रूफ संरचना. मेटल सेपरेटर प्लेट्स घर्षण कमी करण्यासाठी आणि सेवा आयुष्य वाढवण्यासाठी घर्षण पृष्ठभाग वेगळे करतात.

     -- लवचिक माउंटिंग: तीन माउंटिंग चेहरे (बाजू / तळ / मागील). तळाच्या पायावर पिन होल शोधणे असेंबली अचूकता आणि पुनरावृत्ती स्थिती सुसंगतता सुधारते.

     -- सेन्सर सुसंगतता: सर्व वैशिष्ट्यांसाठी सुसज्ज कायम चुंबक. बाजूच्या भिंतीवरील वर्तुळाकार सेन्सर ग्रूव्ह्स अतिरिक्त कंस शिवाय CMSH/DMSH(S) चुंबकीय स्विचच्या थेट स्थापनेला समर्थन देतात.

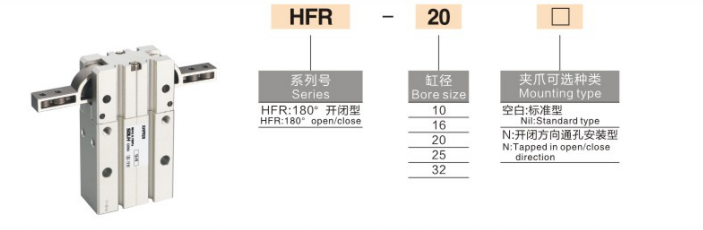

मॉडेल कोडिंग नियम पूर्ण करा

   1. मॉडेल उदाहरण: HFR20N+2CMSH

   2. मानक ऑर्डर संदर्भ उदाहरणे

     -- HFR16: बोर 16, चुंबकीय स्विचशिवाय डबल ॲक्टिंग बेसिक मॉडेल

     -- HFR25N: बोर 25, थ्रू-होल माउंटिंग आवृत्ती

     --HFR32+2CMSH：बोर 32, दोन CMSH चुंबकीय स्विचसह बसवलेले

युनिव्हर्सल कोर टेक्निकल स्पेसिफिकेशन्स (डबल एक्टिंग @0.5MPa)

मुख्य स्पर्धात्मक फायदे

   1. संपूर्ण यांत्रिक टाळण्याकरिता 180° अल्ट्रा-वाइड ओपनिंग

     -- संपूर्ण स्ट्रोकवर जबडे सरळ रेषेत संरेखित करतात, वर्कपीस हस्तक्षेप समस्या सोडवण्यासाठी जास्तीत जास्त क्लिअरन्स देतात, खोल पोकळी आणि अरुंद उघडण्याचे घटक निवडण्यासाठी आदर्श.

   2. हलके कार्यक्षम पिव्होट लिंकेज संरचना

     -- सरलीकृत लिंकेज डिझाइन शरीराचे वजन 15% विरुद्ध समतुल्य समांतर ग्रिपरने कमी करते, उच्च-फ्रिक्वेंसी लाइट-लोड सायकलसाठी जलद प्रतिसाद.

   3. धूळ-प्रूफ आणि कठोर कार्यशाळेच्या परिस्थितीसाठी पोशाख-प्रतिरोधक

     -- विशेष जबडा सीलिंग मलबा प्रवेश प्रतिबंधित करते; अँटी-फ्रक्शन मेटल सेपरेटर सायकलचे आयुष्य ≥5 दशलक्ष वेळा सुनिश्चित करतात.

   4. सुलभ कमिशनिंगसाठी थ्री-साइड माउंटिंग प्लस लोकेटिंग पिन

     --मल्टी ओरिएंटेशन माउंटिंग होल तळाशी लोकेटिंग पिनसह एकत्रितपणे जटिल टूलिंग लेआउटसाठी जलद केंद्रीकरण आणि सातत्यपूर्ण पुनरावृत्ती स्थिती सक्षम करते.

   5. अंगभूत चुंबक, सेन्सर स्थापनेसाठी सज्ज

     -- स्टँडर्ड इंटिग्रेटेड परमनंट मॅग्नेट आणि समर्पित स्लाइड ग्रूव्ह्स अतिरिक्त माउंटिंग फिक्स्चर काढून टाकतात, घटक खर्च आणि असेंब्लीचा वेळ वाचवतात.

माउंटिंग फॉर्म आणि ठराविक औद्योगिक अनुप्रयोग

   1. माउंटिंग पर्याय

   -- साइड माउंटिंग: असेंबली लाईन्सवर रुंद-आकाराच्या वर्कपीस हस्तांतरणासाठी क्षैतिज वाइड-ओपनिंग ग्रिपिंग

   -- तळाशी माउंटिंग: खोल पोकळी मोल्ड आणि कंटेनर पिकिंगसाठी अनुलंब उचल आणि टाळण्याची हालचाल

   -- मागील माउंटिंग: यांत्रिक हस्तक्षेपास प्रवण असलेल्या मर्यादित स्थानकांसाठी पार्श्व क्लिअरन्स पकडणे

   2. विशिष्ट अनुप्रयोग परिस्थिती

     -- 3C आणि इलेक्ट्रॉनिक्स: ग्रिपिंग मोबाईल मिडल फ्रेम्स, बॅटरी कंपार्टमेंट्स आणि मोठे प्लास्टिक हाउसिंग

     -- ऑटोमोटिव्ह घटक: दिव्याचे कवच, आतील पॅनेल आणि मोठे रबर भागांचे हस्तांतरण

     -- पॅकेजिंग आणि लॉजिस्टिक्स: मोठ्या कार्टन, पॅलेट्स आणि बॅग असलेली सामग्री उचलणे टाळा

     -- सामान्य ऑटोमेशन: लोडिंग/अनलोडिंग, टर्नओव्हर आणि असेंब्ली स्टेशन ज्यांना 180° क्लिअरन्स आवश्यक आहे

3-चरण जलद निवड मार्गदर्शक

   1. वर्कपीस वस्तुमान आणि पकडणारा टॉर्क यावर आधारित बोरची निवड

     -- 10 ≤0.5kg；16 =0.5~1kg；20 =1~2kg；25 =2~3kg；32 =3~5kg. आरक्षित ≥30% सुरक्षितता मार्जिन.

   2. स्विंग स्ट्रोक पुष्टीकरण

     -- पूर्ण १८०° क्लिअरन्स टाळणे आवश्यक असल्यास HFR निवडा; गंभीर हस्तक्षेपाशिवाय केवळ वाइड-एंगल क्लॅम्पिंग असल्यास MHW2 निवडा.

   3. कॉन्फिगरेशन जुळणी

     -- PLC इंटरलॉक कंट्रोल: पूर्णपणे उघडलेल्या आणि बंद स्थितीचे निरीक्षण करण्यासाठी दोन CMSH स्विच स्थापित करा.

     -- माउंटिंग आवश्यकता: तळाच्या स्थितीसाठी पिन शोधणारी मानक आवृत्ती; थ्रू-होल इंस्टॉलेशनसाठी प्रत्यय N निवडा.

एका वाक्याचा सारांश

     SOLH HFR पिव्होट-प्रकार 180° वाइड ओपनिंग वायवीय ग्रिपर संपूर्ण 180° जबडा क्लिअरन्स, थ्री-साइड माउंटिंग, डस्ट-प्रूफ बांधकाम आणि अंगभूत चुंबकासह लिंकेज स्विंग यंत्रणा स्वीकारते; ऑटोमेटेड पिक-अँड-प्लेससाठी पसंतीचे लाइट-लोड ॲक्ट्युएटर, टर्नओव्हर स्टेशन्स ज्यांना 3C, ऑटोमोटिव्ह आणि पॅकेजिंग उपकरणांमध्ये मोठ्या यांत्रिक टाळण्याची जागा आवश्यक आहे.
