HFY मालिका Air Gripper-Y प्रकार

SOLH HFY Y-प्रकारचे पिव्होट स्विंग वायवीय ग्रिपर SMC MHC2 साठी किफायतशीर अदलाबदल करण्यायोग्य पर्याय म्हणून काम करते. लीव्हर टॉर्क ॲम्प्लीफिकेशनसह सिंगल पिस्टन पिव्होट लिंकेजद्वारे चालविले जाते. दोन रूपे ऑफर केली जातात: डबल ॲक्टिंग HFY आणि सिंगल ॲक्टिंग सामान्यतः उघडे HFTY. स्विंग रेंज +३०°/-१०° पर्यंत पोहोचते आणि एकूण प्रभावी स्विंग अँगल सुमारे ४०° असते. अंगभूत समायोज्य थ्रॉटल व्हॉल्व्ह उघडणे आणि बंद करण्यासाठी स्वतंत्र गती नियमन सक्षम करतात आणि पुनरावृत्ती स्थिती अचूकता ±0.02 मिमी पर्यंत पोहोचते. बोर आकार 6/10/16/20/25/32 मिमी कव्हर. तीन माउंटिंग पृष्ठभाग (तळाशी, बाजू, मागील) उपलब्ध आहेत. अंगभूत चुंबकीय रिंग मर्यादा सिग्नल फीडबॅकसाठी CMSH आणि DS1-G चुंबकीय स्विचशी सुसंगत आहेत. मर्यादित स्थापनेच्या जागेत आणि उच्च-फ्रिक्वेंसी लाइट-लोड हाताळणीच्या परिस्थितीत गोलाकार, वक्र आणि अनियमित लघु भागांच्या बाहेरील रॅपिंग पकडण्यासाठी हे आदर्श आहे. निवडीदरम्यान, लक्षात घ्या की विस्तारित जबड्याच्या ओव्हरहँगसह क्लॅम्पिंग टॉर्क कमी होतो; लोड पडताळणीसाठी सुरक्षा घटक ≥1.5 आवश्यक आहे. मूळ MHC2 च्या तुलनेत, HFY मध्ये किंचित संकुचित स्विंग एंगल असूनही उत्कृष्ट किमतीच्या कामगिरीसह थ्री-साइड माउंटिंगला सपोर्ट करते. रुंद स्विंग रेंज किंवा पॉवर-ऑफ साधारणपणे बंद होल्डिंग फंक्शन आवश्यक असल्यास मूळ MHC2 ची शिफारस केली जाते.

चौकशी पाठवा

उत्पादन वर्णन

HFY मालिका Y-प्रकार पिव्होट स्विंग वायवीय ग्रिपर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

SOLH HFY मालिका एकल पिस्टन आणि पिव्होट लीव्हर मेकॅनिझमद्वारे चालवलेली कॉम्पॅक्ट Y-आकाराची स्विंग ग्रिपर आहे, SMC MHC2 चा थेट पर्याय आहे. मुख्य वैशिष्ट्ये: मजबूत क्लॅम्पिंग फोर्ससाठी लीव्हर टॉर्क ॲम्प्लीफिकेशन, मोठा स्विंग ओपनिंग अँगल, घट्ट इंस्टॉलेशन स्पेससाठी स्लिम बॉडी. गोलाकार, वक्र आणि अनियमित लहान घटकांसाठी आदर्श, इलेक्ट्रॉनिक्स, हार्डवेअर, प्लास्टिकचे भाग आणि लाइट-ड्यूटी असेंब्ली स्टेशनमध्ये मोठ्या प्रमाणावर वापरले जाते.

मुख्य रचना आणि कार्य तत्त्व

1. ट्रान्समिशन: सिंगल पिस्टन पिव्होट लीव्हर असेंबलीला ढकलून रेखीय गतीला Y-प्रकारच्या स्विंग हालचालीमध्ये रूपांतरित करते. लीव्हर रचना शक्तिशाली क्लॅम्पिंगसाठी आउटपुट टॉर्क वाढवते.

2. ऑपरेशन मोड्स

-- HFY: दुहेरी अभिनय (मानक) - उघडे आणि बंद करण्यासाठी द्विदिशात्मक वायु नियंत्रण

-- HFTY: एकल अभिनय सामान्यपणे उघडे - हवा पुरवठा clamps; दाब कमी झाल्यानंतर स्प्रिंग आपोआप उघडते

3. स्विंग एंगल: कमाल ओपन +30°, ओव्हरक्लोज -10°, एकूण प्रभावी स्विंग अंदाजे. 40°, भाग उचलण्यासाठी पुरेशी उघडण्याची मंजुरी प्रदान करते.

4. बांधकाम: हार्ड एनोडाइज्ड ॲल्युमिनियम बॉडी, उच्च-शक्तीचे जबडे, अंगभूत चुंबकीय रिंग. तीन माउंटिंग पृष्ठभाग (तळाशी / बाजू / मागील). स्वतंत्र वेग नियंत्रणासाठी समायोज्य थ्रॉटल वाल्व्ह.

5. स्थिती अचूकता: पुनरावृत्ती स्थिती अचूकता ±0.02mm, प्रकाश-कर्तव्य अचूक निवडीसाठी स्थिर.

मॉडेल कोडिंग नियम पूर्ण करा

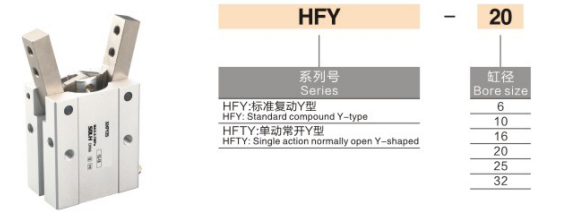

1. मॉडेल उदाहरण: HFY20-M9BW

सेगमेंट	कोड	व्याख्या
HFY / HFTY	मालिका कोड HF	Y = दुहेरी अभिनय Y स्विंग ग्रिपर HFTY = एकल अभिनय सामान्यपणे उघडा
20	बोर आकार (मिमी)	6,10,16,20,25,32
-M9B	चुंबकीय स्विच	M9B (NPN) / M9N (PNP) W=1m केबल; L=3m केबल
सानुकूल प्रत्यय	पर्यायी अपग्रेड	-X विस्तारित जबडा -जे डस्ट-प्रूफ कव्हर

2. मानक ऑर्डर संदर्भ

HFY25-M9BW बोर 25, दुहेरी अभिनय, M9BW चुंबकीय स्विच (1m केबल) सह बसवलेले.

युनिव्हर्सल कोर तांत्रिक तपशील

पॅरामीटर आयटम	मानक तपशील
जबडा कॉन्फिगरेशन	2 जबडा, Y-प्रकार पिव्होट स्विंग हालचाल
ऑपरेशन मोड	HFY दुहेरी अभिनय; HFTY एकल अभिनय क्र
ऑपरेटिंग प्रेशर	HFY:0.15~0.7MPa HFTY:0.25~0.7MPa (इष्टतम:0.5MPa)
पुरावा दाब	1.0 MPa
सभोवतालचे तापमान	-20 ~ +70 ℃ (पाइपिंगमध्ये आयसिंग नाही)
स्थिती अचूकतेची पुनरावृत्ती करा	±0.02 मिमी
कमाल ऑपरेटिंग वारंवारता	180 सायकल प्रति मिनिट
एअर पोर्ट धागा	बोर 6: M3×0.5 बोर 10~32: M5×0.8
स्नेहन	तेल-मुक्त, जबडा दीर्घकाळ वंगणाने भरलेला असतो
स्विच माउंटिंग	CMSH/DS1-G शी सुसंगत, दुहेरी बाजूचे गोलाकार खोबणी
माउंटिंग पर्याय	तळ, बाजू आणि मागील तीन-सरफेस माउंटिंग

स्विंग अँगल आणि क्लॅम्पिंग टॉर्क टेबल (@0.5MPa, मानक जबडा)

बोर (मिमी)	मॉडेल	स्विंग अँगल ओपन/क्लोज	क्लॅम्पिंग टॉर्क (N・cm)	कमाल जबडा विस्तार (मिमी)	निव्वळ वजन (ग्रॅम)
6	HFY6	30°/-10°	10	30	45
10	HFY10	30°/-10°	32	30	90
16	HFY16	30°/-10°	75	40	175
20	HFY20	30°/-10°	125	60	310
25	HFY25	30°/-10°	210	70	520
32	HFY32	30°/-10°	350	85	890

⚠️ महत्वाची टीप: जबडयाच्या विस्ताराची लांबी वाढल्याने क्लॅम्पिंग टॉर्क कमी होतो. लोड गणना दरम्यान सुरक्षितता घटक ≥1.5 आरक्षित करणे आवश्यक आहे.

प्राधान्यकृत अनुप्रयोग परिस्थिती

✅ HFY ला प्राधान्य द्या जर:

-- वर्कपीस गोलाकार, चाप-आकाराचे किंवा अनियमित सूक्ष्म घटक असतात (इलेक्ट्रॉनिक टर्मिनल, लहान प्लास्टिक घरे)

-- मर्यादित स्थापना लिफाफ्यात तुलनेने मोठा उघडणारा कोन (~40°) आवश्यक आहे

-- उंची/रुंदी प्रतिबंधित उपकरणे लेआउट; Y स्विंग रचना समांतर ग्रिपरपेक्षा जास्त जागा वाचवते

--लाइट लोड ≤5kg, उच्च-फ्रिक्वेंसी सायकलिंग, मागणी किफायतशीर ॲक्ट्युएटर

-- कॉम्पॅक्ट कस्टम टूलिंगसाठी लवचिक तीन-सरफेस माउंटिंगची आवश्यकता आहे

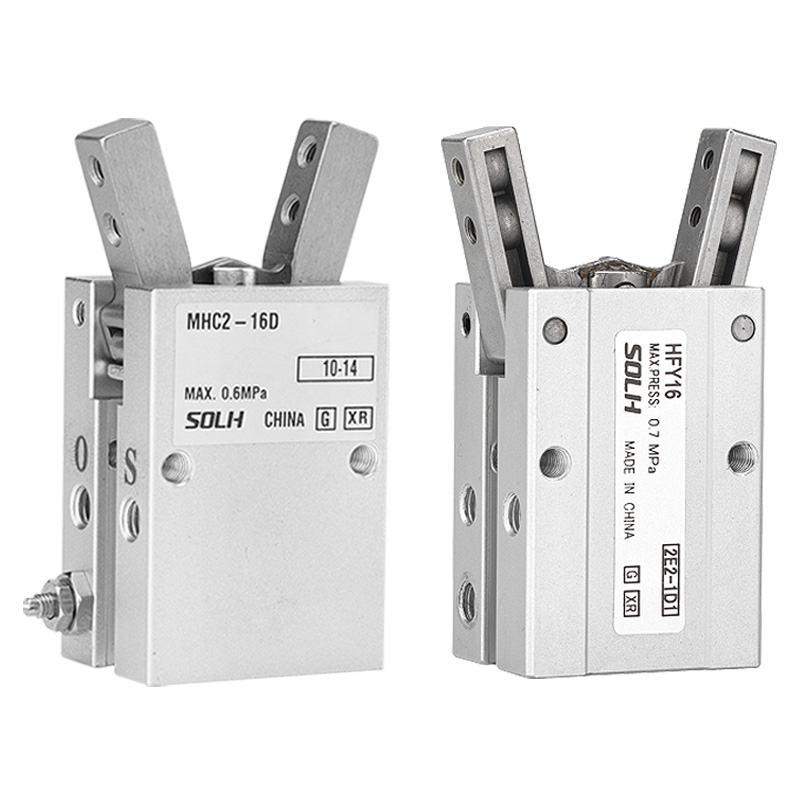

निवड तुलना: HFY VS SMC MHC2

तुलना आयटम	HFY मालिका	MHC2 (SMC मूळ)
संसर्ग	सिंगल पिस्टन + पिव्होट लीव्हर	कॅम + रॉकर लीव्हर
क्रिया आवृत्त्या	दुहेरी अभिनय / एकल अभिनय क्र	दुहेरी अभिनय / एकल अभिनय NC
स्विंग श्रेणी	+30°/-10° (एकूण ~40°)	+45°/-15° (एकूण ~60°)
क्लॅम्पिंग टॉर्क	10 ~ 350 N・सेमी	15 ~ 420 N・सेमी
बोर रेंज	६/१०/१६/२०/२५/३२	६/१०/१६/२०/२५/३२
माउंटिंग पृष्ठभाग	तीन बाजू (खाली/बाजू/मागील)	दोन बाजू (तळाशी/बाजू)
खर्च पातळी	उच्च किमतीची कामगिरी घरगुती पर्याय	उच्च आयात किंमत
अदलाबदली	तत्सम माउंटिंग आयाम, किंचित कमी टॉर्क	मोठ्या उघडण्याच्या कोनासह मानक मूळ तपशील

मुख्य निवड मार्गदर्शक तत्त्वे

1. वर्कपीस वस्तुमान आणि जबड्याच्या विस्तारावर आधारित बोरची निवड

-- हलका भार ≤1kg → ø6/10; मध्यम भार 1~5kg → ø16~32

2. ऑपरेशन मोड निवड

-- सामान्य सतत उत्पादन → HFY दुहेरी अभिनय

-- पॉवर कट नंतर स्वयंचलित उघडणे आवश्यक आहे → HFTY सिंगल एक्टिंग नं

3. माउंटिंग लेआउट

-- डीफॉल्ट तळाशी आरोहित प्राधान्य; अरुंद रुंदीसाठी साइड माउंट; असेंबली लाइन ट्रान्सफर स्टेशनसाठी मागील माउंट

4. गती समायोजन

-- स्विंग गती नियंत्रित करण्यासाठी आणि वर्कपीसचा प्रभाव टाळण्यासाठी अंगभूत समायोज्य थ्रॉटल वाल्व्ह वापरा

5. स्थिती अभिप्राय

-- पूर्णपणे उघडी आणि बंद स्थिती शोधण्यासाठी ड्युअल ग्रूव्हवर CMSH/DS1-G चुंबकीय स्विच स्थापित करा

एका वाक्याचा सारांश

SOLH HFY Y-प्रकारचे पिव्होट स्विंग न्यूमॅटिक ग्रिपर सिंगल पिस्टन लीव्हर टॉर्क ॲम्प्लीफिकेशन स्ट्रक्चरचा अवलंब करते, डबल ॲक्टिंग HFY आणि सिंगल ॲक्टिंग NO HFTY मध्ये उपलब्ध, अंगभूत थ्रॉटल व्हॉल्व्ह आणि चुंबकीय स्विच स्लॉटसह तीन-सरफेस माउंटिंग, MHC-2 उच्च-लोड लाइट-रेग्युलर पार्टसाठी किफायतशीर पर्याय. 3C, हार्डवेअर आणि प्लास्टिक ऑटोमेशन उपकरणे निवडणे.
