ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH
SOLH HFZ मालिका ही उच्च-कडकपणाची समांतर ग्रिपर आहे जी एकात्मिक रोलर/बॉल रेखीय मार्गदर्शकासह सुसज्ज आहे, ड्युअल पिस्टन आणि रॅक आणि पिनियन सिंक्रोनस यंत्रणेद्वारे चालविली जाते. SMC MHZ2 मालिकेसह पूर्णपणे बदलण्यायोग्य.
तीन ऑपरेशन प्रकार उपलब्ध आहेत:
-- HFZ: डबल अभिनय मानक प्रकार
-- HFSZ: एकल अभिनय सामान्यपणे बंद (स्प्रिंग क्लॅम्प, पॉवर-ऑफ होल्डिंग)
-- HFTZ: एकल अभिनय सामान्यपणे उघडे (स्प्रिंग रिलीझ, पॉवर-ऑफ ओपन) सामान्य प्रकाश आणि मध्यम लोड अचूक क्लॅम्पिंग, स्वयंचलित असेंब्ली आणि रोबोट एंड इफेक्टर ऍप्लिकेशनसाठी योग्य.
1. ट्रान्समिशन: ड्युअल पिस्टन + रॅक आणि पिनियन सिंक्रोनस ड्राइव्ह. दोन जबडे ऑफसेट किंवा विक्षेप न करता परिपूर्ण समांतर हालचाल राखतात.
2. मार्गदर्शक प्रणाली: एकात्मिक रोलर / बॉल रेखीय मार्गदर्शिका ज्यामध्ये स्थानांतरण रोखण्यासाठी तळाशी पिन शोधणे. उत्कृष्ट कडकपणा, उच्च पुनरावृत्ती अचूकता आणि ऑफसेट लोडसाठी मजबूत प्रतिकार.
3. ऑपरेशन मोड्स
-- HFZ दुहेरी अभिनय: खुल्या/बंद, सार्वत्रिक सतत उत्पादनासाठी हवा पुरवठा
-- HFSZ सिंगल एक्टिंग एनसी: हवा पुरवठा जबडा उघडतो; एअर कट ऑफ असताना स्प्रिंग क्लॅम्प्स (पॉवर-ऑफ वर्कपीस होल्डिंग)
-- HFTZ सिंगल एक्टिंग NO: हवा पुरवठा जबडा बंद करतो; एअर कट ऑफ झाल्यावर स्प्रिंग उघडते (पॉवर-ऑफ ऑटो रिलीझ)
4. बांधकाम: ॲल्युमिनियम मिश्र धातु शरीर, स्टेनलेस स्टील जबडा, अंगभूत चुंबकीय रिंग. दुहेरी बाजू चुंबकीय स्विच grooves; एकाधिक माउंटिंग पृष्ठभाग: तळ / बाजू / छिद्रातून.
5. स्थिती अचूकता: ±0.01 मिमी (बोर 6~25); ±0.02 मिमी (बोर 32~40), उच्च-फ्रिक्वेंसी सायकलिंग अंतर्गत स्थिर.

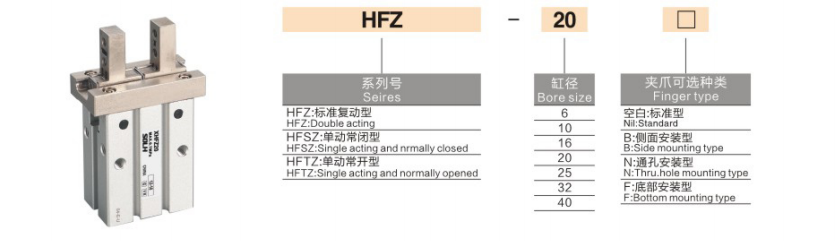

1. मॉडेल उदाहरण:HFZ20N-M9BW
|
सेगमेंट |
कोड |
व्याख्या |
| HFZ / HFSZ / HFTZ |
मालिका कोड |
HFZ=दुहेरी अभिनय / HFSZ=सिंगल ॲक्टिंग नॉर्मलली क्लोज्ड / HFTZ=सिंगल ॲक्टिंग नॉर्मली ओपन |
|
20 |
बोर आकार (मिमी) |
6,10,16,20,25,32,40 |
| एन / बी / रिक्त |
माउंटिंग पर्याय |
रिक्त = मानक तळाशी टॅप केलेले छिद्र / N = थ्रू-होल माउंटिंग / B = साइड माउंट (बोर 6 साठी विशेष) |
| -M9B |
चुंबकीय स्विच |
M9B (NPN) / M9N (PNP) / M9PSमानक केबल 0.5m; W=1m; L=3m |
| सानुकूल प्रत्यय |
पर्यायी अपग्रेड |
-X विस्तारित जबडा-J डस्ट-प्रूफ कव्हर-जी उच्च तापमान प्रतिरोधक सील |
2. मानक ऑर्डर संदर्भ
HFZ25N-M9BW बोर 25, दुहेरी अभिनय, थ्रू-होल माउंट, 1m केबलसह M9B चुंबकीय स्विच.
|
पॅरामीटर आयटम |
मानक तपशील |
| जबडा कॉन्फिगरेशन |
2 जबडे, शुद्ध समांतर रेखीय उघडणे आणि बंद करणे |
| ऑपरेशन मोड |
HFZ (दुहेरी अभिनय) / HFSZ (NC) / HFTZ (NO) |
| ऑपरेटिंग प्रेशर |
बोर 6/10: 0.2~0.7MPa / बोर 16~40: 0.15~0.7MPa (इष्टतम: 0.5MPa) |
| पुरावा दाब |
1.0 MPa |
| सभोवतालचे तापमान |
-20 ~ +70 ℃ (पाइपिंगमध्ये आयसिंग नाही) |
| स्थिती अचूकतेची पुनरावृत्ती करा |
बोर 6~25：±0.01 मिमी / बोर 32~40：±0.02 मिमी |
| कमाल ऑपरेटिंग वारंवारता |
cy बोर 6~16：180 cpm / बोर 20~40：60~120 cpm |
| एअर पोर्ट धागा |
बोर 6/10：M3×0.5/ बोर 16~40：M5×0.8 |
| स्नेहन |
तेल मुक्त ऑपरेशन; NSF-H1 फूड ग्रेड ग्रीस पर्यायी |
| स्विच स्थापना |
ड्युअल-साइड स्लाइड ग्रूव्ह, D-M9□, CMSH, DS1 मालिकेशी सुसंगत |
| माउंटिंग पर्याय |
तळाशी टॅप केलेले छिद्र, साइड माउंट, थ्रू-होल (एन प्रकार), तीन-मार्ग फिक्सिंग |
|
बोर (मिमी) |
मॉडेल |
सिंगल जॉ स्ट्रोक (मिमी) |
एकूण उघडणे (मिमी) |
एकूण उघडणे (मिमी) |
इनर क्लॅम्पिंग फोर्स (N) |
निव्वळ वजन (ग्रॅम) |
|
6 |
HFZ6 |
3 |
6 |
3.3 |
6.1 |
25 |
|
10 |
HFZ10 |
4 |
8 |
11 |
१७ |
56 |
|
16 |
HFZ16 |
6 |
12 |
34 |
45 |
124 |
|
20 |
HFZ20 |
10 |
20 |
45 |
68 |
236 |
|
25 |
HFZ25 |
14 |
28 |
69 |
102 |
428 |
|
32 |
HFZ32 |
22 |
44 |
160 |
195 |
729 |
|
40 |
HFZ40 |
30 |
60 |
255 |
320 |
1268 |
⚠️ महत्वाची टीप: जबडयाच्या विस्ताराची लांबी L वाढते तेव्हा प्रभावी क्लॅम्पिंग फोर्स कमी होते. सुरक्षा घटक ≥1.5 सह लोड सत्यापन अनिवार्य आहे.
✅ HFZ मालिका निवडा जर:
-- SMC MHZ2 साठी थेट बदलण्याची आवश्यकता आहे; सिंगल एक्टिंग पॉवर-ऑफ होल्ड/रिलीज फंक्शन आवश्यक आहे
-- हलके आणि मध्यम लोड अचूक समांतर क्लॅम्पिंग: 3C इलेक्ट्रॉनिक्स, अचूक हार्डवेअर, इंजेक्शन मोल्डिंग, पॅकेजिंग उपकरणे
-- रोबोट एंड इफेक्टर आणि अचूक असेंबली स्टेशनसाठी उच्च कडकपणा आणि ऑफसेट लोड प्रतिरोध आवश्यक आहे
-- लवचिक बहु-दिशा माउंटिंग: कॉम्पॅक्ट इंटिग्रेटेड मेकेनिझमसाठी थ्रू-होल / साइड / तळाशी स्थापना
1. वर्कपीस वजन आणि क्लॅम्पिंग मोड (बाह्य/आतील पकडणे) नुसार बोर आकार निवडा, क्लॅम्पिंग फोर्स ≥1.5 पट वास्तविक लोड असल्याची खात्री करा
2.ऑपरेशन मोड निवड
-- पॉवर-ऑफ सतत क्लॅम्पिंग → HFSZ सामान्यतः बंद
-- पॉवर-ऑफ ऑटो रिलीझ → HFTZ साधारणपणे उघडते
-- सुरक्षा स्प्रिंग मागणी शिवाय सतत मोठ्या प्रमाणात उत्पादन → HFZ दुहेरी अभिनय
3. माउंटिंग सिलेक्शन: स्टँडर्ड टॅप्ड होल (रिक्त) / थ्रू-होल (एन) / साइड माउंट (बी) प्लॅटफॉर्म किंवा ब्रॅकेट फिट करण्यासाठी
4. पोझिशन डिटेक्शन: Equip -M9□ चुंबकीय स्विच, ड्युअल-साइड स्लॉट्स ओपन आणि क्लोज सिग्नल फीडबॅकसाठी 2 स्विचेस सपोर्ट करतात
5. ऑफसेट लोड कंट्रोल: जबडयाच्या विस्ताराची लांबी मर्यादित करा, रेखीय मार्गदर्शकाच्या स्वीकार्य वाकण्याच्या क्षणापेक्षा जास्त टाळा
SOLH HFZ रेखीय मार्गदर्शक समांतर वायवीय ग्रिपर रोलर/बॉल मार्गदर्शक आणि रॅक-पिनियन सिंक्रोनस ड्राइव्हचा अवलंब करते, डबल-ॲक्टिंग HFZ, सिंगल-ॲक्टिंग NC HFSZ आणि NO HFTZ व्हेरियंटमध्ये मल्टी-माउंट पर्यायांसह उपलब्ध आहे आणि ±0.01 मिमी उच्च अचूकता, थेट अदलाबदल करता येण्याजोगा, MH-Rimpion सोल्यूशनसाठी प्री-माउंट सोल्यूशनसह थेट अदलाबदल करता येईल. EOAT, 3C, हार्डवेअर आणि सामान्य ऑटोमेशन असेंब्ली.
