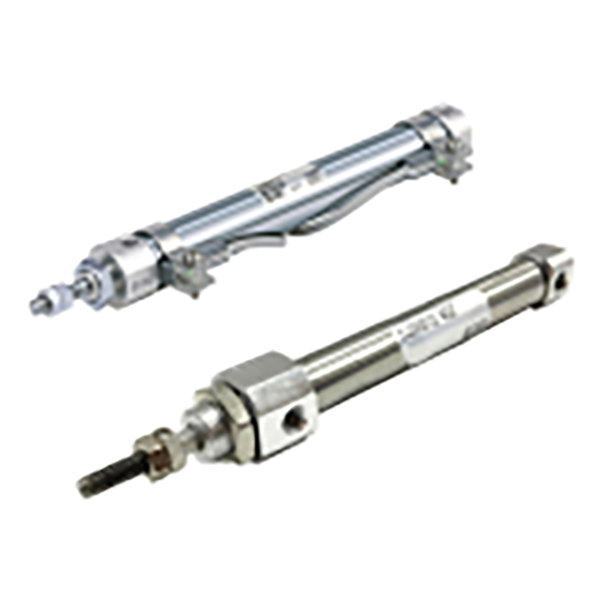

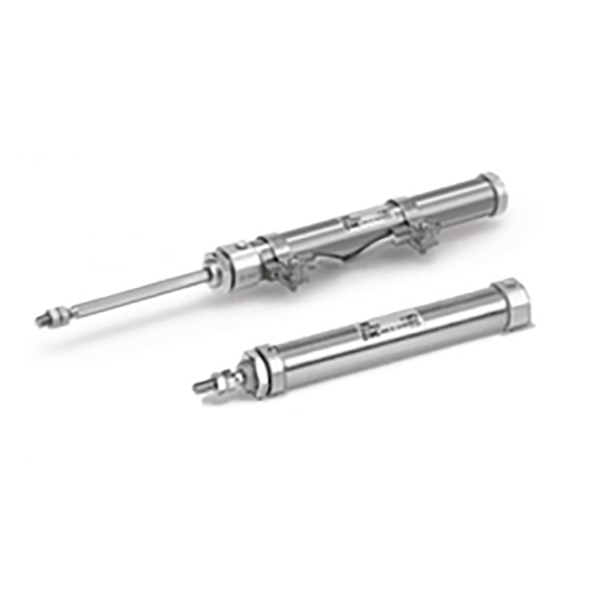

CJ2K मालिका स्टेनलेस स्टील मिनी सिलेंडर｜नॉन-रोटेटिंग रॉड प्रकार

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

     SOLH CJ2K मालिका नॉन-रोटेटिंग रॉड स्टेनलेस स्टील मिनी सिलेंडर आहे, जी CJ2 मिनी सिलेंडर फॅमिलीमधून घेतली आहे. मुख्य वैशिष्ट्य: हेक्सागोनल अँटी-रोटेशन पिस्टन रॉड विस्तार आणि मागे घेताना पिस्टन रॉड फिरणे टाळण्यासाठी अंतर्गत मार्गदर्शक संरचनेसह एकत्रित केले आहे. अचूक स्थानकांसाठी आदर्श जेथे शेवटच्या फिक्स्चरने निश्चित कोनीय स्थिती राखली पाहिजे. 304 स्टेनलेस स्टील बॅरल, कॉम्पॅक्ट आणि हलके वापरणे. तीन ऑपरेशन मोडचे समर्थन करते: डबल ॲक्टिंग, सिंगल ॲक्टिंग स्प्रिंग रिटर्न, सिंगल ॲक्टिंग स्प्रिंग एक्स्टेंड. बोर आकार: Φ10, Φ16. आयात केलेल्या मूळ CJ2K सह पूर्णपणे आयामी अदलाबदल करण्यायोग्य. M9BW चुंबकीय स्विचसह सुसंगत पर्यायी अंगभूत चुंबकीय रिंग. लहान ऑटोमेशन, 3C उपकरणे, अचूक टूलींग आणि जिग पुशिंग ऍप्लिकेशन्समध्ये मोठ्या प्रमाणावर स्वीकारले जाते.

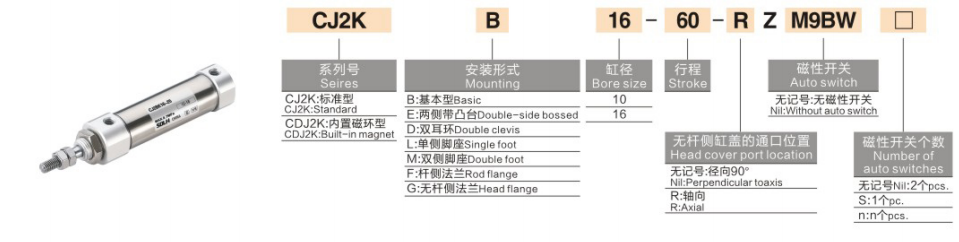

संपूर्ण मॉडेल कोडिंग स्पष्टीकरण

   1. मॉडेल उदाहरण: CJ2KB10-30SZ-M9BW-B

   2. ऑर्डरिंगचे उदाहरण

    CJ2KB10-30SZ-M9BW

     --नॉन-रोटेटिंग मिनी सिलेंडर, बेसिक माउंटिंग, बोर 10, स्ट्रोक 30, सिंगल एक्टिंग स्प्रिंग रिटर्न, अंगभूत चुंबकीय रिंग, M9BW चुंबकीय स्विचसह सुसज्ज.

मुख्य रचना आणि कार्यप्रदर्शन फायदे

   1. हेक्सागोनल पिस्टन रॉड मेकॅनिकल अँटी-रोटेशन (कोर ॲडव्हान्टेज)

     -- षटकोनी क्रॉस-सेक्शन पिस्टन रॉड परिघीय रोटेशन प्रतिबंधित करण्यासाठी पुढील मार्गदर्शक बुशिंगशी जुळते.

     -- रोटेशन-विरोधी अचूकता: Φ10 ≤ ±1.5°; Φ16 ≤ ±1°.

     --  ✅ रिप्रोकेशन दरम्यान सामान्य गोल पिस्टन रॉडच्या मुक्त टॉर्शनमुळे विक्षेपण समस्या सोडवा.

   2. 304 स्टेनलेस स्टील बॅरल, कॉम्पॅक्ट स्लिम बाह्यरेखा

     -- गंज प्रतिकार आणि ओलावा-पुरावा कार्यक्षमता; दंडगोलाकार रचना कॉम्पॅक्ट उपकरणांच्या कॅबिनेटमध्ये स्थापनेची जागा वाचवते.

   3. एकाधिक ऑपरेशन मोड उपलब्ध

     -- दुहेरी अभिनय: दोन्ही बाजूंनी हवा पुरवठा, स्थिर जोर, सतत मोठ्या प्रमाणात उत्पादनासाठी प्राधान्य

     -- एस स्प्रिंग रिटर्न: एनर्जी झाल्यावर वाढवा, पॉवर लॉस झाल्यानंतर ऑटो मागे घ्या

     -- टी स्प्रिंग एक्स्टेंड: एनर्जी झाल्यावर मागे घ्या, सुरक्षा रीसेट आवश्यकता पूर्ण करण्यासाठी पॉवर लॉस झाल्यानंतर ऑटो वाढवा

   4. विविध माउंटिंग पर्याय

     -- बेसिक प्रकार, फूट माउंट एल, फ्लँज एफ, डबल क्लीविस डी. उभ्या, आडव्या आणि इनव्हर्टेड असेंबलीला सपोर्ट करते.

   5. तेल मुक्त ऑपरेशन

     -- आतून प्री-लेपित दीर्घकाळ टिकणारे ग्रीस, स्थिर दीर्घकालीन ऑपरेशनसाठी कोरड्या तेल-मुक्त संकुचित हवेशी सुसंगत.

   6. पर्यायी चुंबकीय स्थिती ओळख

     -- अंगभूत चुंबकाने सुसज्ज असलेली Z आवृत्ती, स्वयंचलित इंटरलॉक नियंत्रणासाठी PLC ला इन-प्लेस सिग्नल विस्तारित/मागे घेण्यासाठी M9BW स्विचसह सहकार्य करा.

   7. मानक रबर कुशन

     -- पिस्टनचा प्रभाव शोषून घेण्यासाठी आणि ऑपरेटिंग आवाज कमी करण्यासाठी दोन्ही टोकांना अंगभूत रबर कुशन पॅड.

मानक तांत्रिक तपशील

   1. सैद्धांतिक आउटपुट थ्रस्ट @0.5MPa (N)

निवड तुलना: CJ2K नॉन-रोटेटिंग VS मानक CJ2 गोल रॉड

    1. ✅ या कामकाजाच्या परिस्थितीत CJ2K ला प्राधान्य द्या

     -- फ्लॅट जिग्स, शिफ्ट फॉर्क्स किंवा पोझिशनिंग पिन रॉडच्या टोकावर बसवल्या जातात, लोड डिफ्लेक्शन प्रतिबंधित आहे;

     -- लहान इंडेक्सिंग टूलिंग, वर्कपीसला मार्गदर्शक खोबणीच्या आत ढकलणे;

     -- कॅमेरा आणि तपासणी फिक्स्चरचे रेखीय फीड ज्यासाठी स्थिर कोन आवश्यक आहे;

     -- पिस्टन रॉडशी जोडलेले फ्लॅट क्लॅम्प्स, टॉर्शनमुळे मटेरियल जॅमिंग किंवा पोझिशनिंग बिघडते.

   2. ❌ मानक CJ2 स्वीकार्य परिस्थिती

     -- साधे इजेक्शन, गोल वर्कपीस पुशिंग, लोडवर कोणतेही टोकदार बंधन नाही, खर्चाला प्राधान्य.

3-चरण निवड मार्गदर्शक

   1. अँटी-ट्विस्ट आवश्यकता पुष्टी करा

     -- पोझिशनिंग ग्रूव्हसह फ्लॅट/चौरस फिक्स्चर → CJ2K नॉन-रोटेटिंग आवृत्ती निवडणे आवश्यक आहे.

   2. ऑपरेशन मोड निवडा

     -- सतत परस्पर आणि जास्तीत जास्त जोर → दुहेरी अभिनय (S/T प्रत्यय शिवाय)

     -- हवेसह विस्तारित करा, शटडाउन → एस स्प्रिंग रिटर्न नंतर स्वयं मागे घ्या

     -- हवेसह माघार घ्या, शटडाउननंतर ऑटो बाहेर काढा → टी स्प्रिंग विस्तार

   3. सेन्सर आणि माउंटिंग कॉन्फिगर करा

     -- PLC पोझिशन फीडबॅक आवश्यक आहे: प्रत्यय Z (बिल्ट-इन मॅग्नेट) + M9BW चुंबकीय स्विच जोडा

     -- माउंटिंग सिलेक्शन: एंड फेस इन्स्टॉलेशनसाठी फ्लँज एफ; साइड फ्रेम माउंटिंगसाठी पाऊल एल; हिंग्ड स्विंग मोशनसाठी डबल क्लेव्हिस डी

ठराविक अनुप्रयोग परिस्थिती

     -- 3C ऑटोमेशन: PCB फ्लॅट जिग पुशिंग, स्लॉटमध्ये कनेक्टर पोझिशनिंग

     -- ऑप्टिकल तपासणी उपकरणे: निश्चित शोध कोनासह कॅमेरा रेखीय फीडिंग

     --लहान टूलिंग आणि फिक्स्चर: फ्लॅट वर्कपीस इजेक्शन, मार्गदर्शक स्लॉटमध्ये सामग्री फीडिंग

     -- पॅकेजिंग मशिनरी: फ्लॅट कार्टन पोझिशनिंग, लहान लेबल पुशिंग

     -- प्रयोगशाळा ऑटोमेशन आणि दमट कार्यशाळा (स्टेनलेस स्टील अँटी-रस्ट बॅरल)

मानक वायवीय सर्किट संदर्भ

   1. दुहेरी अभिनय पुश सर्किट

     -- AFC एअर फिल्टर रेग्युलेटर स्नेहक → 4V210-06 5/2 सोलेनोइड वाल्व → PU4 ट्यूबिंग → CJ2KB16-60Z-M9BW

   2. सिंगल एक्टिंग स्प्रिंग रीसेट सर्किट

     -- AR प्रेशर रेग्युलेटर → 3V210 3/2 Solenoid वाल्व → CJ2KB10-30SZ

वापरासाठी खबरदारी

     -- पिस्टन रॉडवर जास्त रेडियल साइड लोड टाळा. पार्श्व बल मार्गदर्शक बुशिंग वेअरला गती देते आणि रोटेशन-विरोधी अचूकता कमी करते.

     -- टॉर्शन क्षण कमी करण्यासाठी एंड लोड कोएक्सियलपणे स्थापित करा.

     -- मार्गदर्शक असेंब्लीला धूळ जाम होऊ नये म्हणून अपस्ट्रीम AF एअर फिल्टर स्थापित करा.

     -- पूर्ण 0.7MPa दाबाखाली दीर्घकालीन हाय-स्पीड ऑपरेशन टाळा; रबर कुशनचा पुरेपूर वापर करा.

     -- मजबूत आम्ल आणि अल्कली संक्षारक वातावरणासाठी सानुकूल करण्यायोग्य फ्लोरिन रबर सील आवृत्ती.

एका वाक्याचा सारांश

     SOLH CJ2K स्टेनलेस स्टील नॉन-रोटेटिंग हेक्सागोनल रॉड मिनी सिलेंडर अचूक अँटी-ट्विस्ट लिनियर मोशन प्रदान करते, एकाधिक माउंटिंग शैलींसह डबल/सिंगल एक्टिंग व्हेरियंटमध्ये उपलब्ध, M9BW चुंबकीय स्विचेससह सुसंगत, 3C चाचणीसाठी परिपूर्ण ॲक्ट्युएटर, ऑप्टिकल पोझिशन डीव्हीजी आणि ऑप्टिकल पोझिशनिंग स्टेशन आहे. निषिद्ध
