नियंत्रण वाल्व

SOLH VM2 (VM200) मिडियम मेकॅनिकल पॉपेट व्हॉल्व्ह SMC मॉडेल्सशी पूर्णपणे बदलण्यायोग्य आहे. Cv=0.87 प्रवाह गुणांक असलेले मध्यम पॉपपेट बांधकाम वैशिष्ट्यीकृत, त्याची प्रवाह क्षमता मिनी VM1 मालिकेपेक्षा सुमारे 8 पट जास्त आहे, मानक Rc1/4 पोर्ट आणि पर्यायी NPT/G1/4 थ्रेडसह सुसज्ज आहे. हे 0~1.0MPa अंतर्गत कार्य करते आणि व्हॅक्यूमशी विसंगत आहे, स्नेहन-मुक्त पोशाख-प्रतिरोधक पॉपपेट सील आणि मजबूत मेटल बॉडीचा अवलंब करते. साईड पोर्ट आणि बॉटम पोर्ट पाइपिंग लेआउट्स उपलब्ध आहेत, ज्यांना अदलाबदल करण्यायोग्य ॲक्ट्युएटर्सच्या संपूर्ण लाइनअपद्वारे समर्थित आहे: मानक POM रोलर / कठोर स्टील ॲब्रेशन-रेसिस्टंट रोलर लीव्हर, वन-वे अँटी-रिबाउंड रोलर, स्ट्रेट प्लंगर, फ्लॅट पुशबटन, पिवळा मशरूम इमर्जन्सी स्टॉप हेड आणि हिरवा इंडिकेटर बटण. कठोर स्टील रोलर व्हेरिएंट हेवी-ड्यूटी हाय-वेअर उत्पादन लाइन्समध्ये बसते. सिलेंडर आणि स्लाइड टेबल स्ट्रोक मर्यादा शोधणे, उपकरणे मॅन्युअल जॉग कमिशनिंग, जिग फिक्स्चर एअर स्विचिंग आणि सेफ्टी इमर्जन्सी इंटरलॉकसाठी मोठ्या प्रमाणावर वापरले जाते, हे पॅकेजिंग, टेक्सटाईल, प्रिंटिंग आणि सामान्य ऑटोमेशन उत्पादन लाइनसाठी मुख्य प्रवाहातील यांत्रिक एअर ट्रिगर वाल्व म्हणून काम करते.

SOLH VM4 (VM400) मध्यम 3-पोर्ट पॉपेट मेकॅनिकल व्हॉल्व्ह, मिनी VM1 आणि उच्च-प्रवाह VM2 मालिका दरम्यान स्थित, समतुल्य SMC मॉडेलसह पूर्णपणे बदलण्यायोग्य आहे. त्याचा मुख्य फायदा -100kPa व्हॅक्यूम ते 1.0MPa पॉझिटिव्ह प्रेशरपर्यंतच्या पूर्ण दाब श्रेणीशी सुसंगतता आहे, हे वैशिष्ट्य VM2 वर अनुपलब्ध आहे. हे पर्यायी NPT/G1/8 थ्रेड्स आणि Cv=0.38 प्रवाह क्षमता, सपोर्टिंग साइड आणि बॉटम पोर्ट पाइपिंग लेआउटसह मानक Rc1/8 पोर्ट स्वीकारते. सॉलिड मेटल बॉडीसह तयार केलेले, ते 1000m/s² प्रभाव आणि जड कंपन सहन करते, कठोर हेवी-ड्यूटी उत्पादन लाइनसाठी योग्य, दीर्घ सेवा आयुष्यासाठी स्नेहन-मुक्त धूळ-प्रतिरोधक पॉपपेट सीलिंगसह. अदलाबदल करण्यायोग्य ॲक्ट्युएटर्सचा संपूर्ण संच प्रदान केला आहे: मानक/कठोर अँटी-अब्रेशन स्टील रोलर लीव्हर, वन-वे अँटी-रिबाउंड रोलर, सरळ प्लंजर, मल्टी-कलर मशरूम इमर्जन्सी स्टॉप बटणे, 2/3-पोझिशन रोटरी नॉब्स, लॉक करण्यायोग्य पुशबटन्स आणि टॉगल हिंग लीव्हर. सिलेंडर आणि स्लाइड टेबल स्ट्रोक मर्यादा शोधणे, व्हॅक्यूम शोषण/रिलीज सर्किट्स, उपकरणे मॅन्युअल जॉग कमिशनिंग, मशीन सेफ्टी इमर्जन्सी इंटरलॉक आणि जिग फिक्स्चर स्विचिंगमध्ये मोठ्या प्रमाणावर लागू केले जाते, हे व्हॅक्यूम सुसंगतता आणि मजबूत शॉक प्रतिरोध आवश्यक असलेल्या कामकाजाच्या परिस्थितीसाठी आदर्श मध्यम यांत्रिक ट्रिगर वाल्व आहे.

SOLH ITV उच्च प्रवाह इलेक्ट्रो-न्यूमॅटिक आनुपातिक वाल्व समतुल्य SMC मॉडेल्ससह पूर्णपणे बदलण्यायोग्य आहे. क्लोज्ड-लूप प्रेशर फीडबॅक सिस्टीमचा अवलंब करून, ते ±1% FS आणि IP6-प्रुफ नियंत्रण splash5st आणि IP6-प्रूफ कंट्रोलसह स्टेपलेस, उच्च-परिशुद्धता रिमोट एअर प्रेशर रेग्युलेशन प्राप्त करण्यासाठी DC0–10V व्होल्टेज, 4–20mA वर्तमान ॲनालॉग सिग्नल आणि CC-Link, PROFINET, इथरनेट/IP सह पर्यायी फील्डबस कम्युनिकेशन स्वीकारते. तीन मालिका विविध प्रवाह श्रेणी कव्हर करतात: सूक्ष्म कमी प्रवाहासाठी ITV1100, सार्वत्रिक मध्यम प्रवाहासाठी ITV2100 आणि 0.005 ते 0.9 MPa पर्यंत समायोजित दाबासह 4400 L/min ANR पर्यंत हेवी उच्च प्रवाहासाठी ITV3100. हे Rc/NPT/G थ्रेड्स आणि पुश-इन फिटिंग्ज, अंगभूत एलईडी डिजिटल डिस्प्ले आणि DC24V कमी वीज पुरवठ्याखाली स्व-निदान अलार्मला समर्थन देते. मोठ्या बोअर सिलिंडर ऍक्च्युएशन, फिल्म आणि वायर कॉन्स्टंट टेंशन कंट्रोल, सेमीकंडक्टर आणि ऑप्टिकल प्रिसिजन प्रक्रिया, ऑटोमॅटिक डिस्पेंसिंग आणि कोटिंग, वेल्डिंग आणि रिव्हटिंग उपकरणांसाठी मल्टी-स्टेज प्रेशर स्विचिंग, ऑटोमेटेड प्रोडक्शन लाइन्सवर डिजिटल सेंट्रलाइज्ड प्रेशर कंट्रोल लक्षात घेण्यासाठी एकाधिक मॅन्युअल रेग्युलेटर बदलण्यासाठी मोठ्या प्रमाणावर लागू केले जाते.

SOLH XTO674 आणि INA14 इनलाइन चेक व्हॉल्व्ह अल्ट्रा-लो 0.01MPa क्रॅकिंग प्रेशरसह समान स्ट्रक्चरल प्लॅटफॉर्म सामायिक करतात, व्हॅक्यूम आणि कमी-दाब द्रव पाइपलाइनमध्ये अँटी-बॅकफ्लो संरक्षणासाठी संकुचित हवा आणि स्वच्छ पाणी या दोन्हीशी सुसंगत आहेत. XTO674 ही सर्व-पितळ क्रायोजेनिक आवृत्ती आहे जी -30℃ पर्यंत काम करते; INA14 मानक मालिका पितळ किंवा SUS304 स्टेनलेस स्टील बॉडी प्रदान करते, मानक NBR सील तसेच पर्यायी तेल आणि उच्च तापमान प्रतिरोधक FKM आणि हवामान-प्रूफ सीआर सीलसह सुसज्ज आहे. फ्लो ॲरो मार्किंगसह कॉम्पॅक्ट इनलाइन थ्रेडेड डिझाइन, व्हॅक्यूम जनरेटर आणि सक्शन कप दरम्यान स्थापित केल्यावर व्हॅक्यूम लॉस आणि रिव्हर्स एअरफ्लो प्रभावीपणे प्रतिबंधित करून, अतिरिक्त कंसशिवाय पाइपलाइनमध्ये थेट माउंट केले जाऊ शकते. या दोन मालिकांमध्ये क्रायोजेनिक उपकरणे, व्हॅक्यूम उत्पादन रेषा, गंज-प्रतिरोधक उच्च-तापमान द्रवपदार्थ सर्किट्स आणि एकमार्गी दाब टिकवून ठेवण्यासाठी आणि बॅकफ्लो प्रतिबंधासाठी सामान्य वायवीय आणि पाण्याच्या पाइपलाइनमध्ये मोठ्या प्रमाणावर लागू केलेल्या पाईप बदलाशिवाय थेट फील्ड अदलाबदलीसाठी समान एकंदर परिमाणे आणि धाग्यांचे आकार वैशिष्ट्यीकृत आहेत.

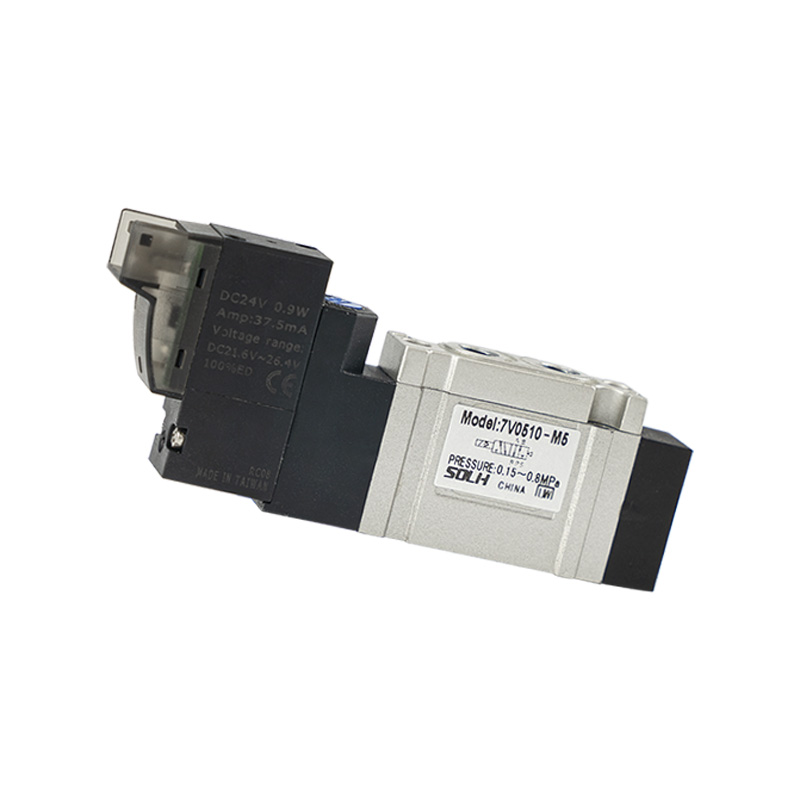

SOLH 7V कॉम्पॅक्ट पायलट-ऑपरेटेड सोलेनोइड व्हॉल्व्हमध्ये संपूर्ण 5/2 आणि 5/3 वे व्हेरियंट समाविष्ट आहेत, ज्यामध्ये सिंगल-कॉइल स्प्रिंग रिटर्न, डबल-कॉइल लॅचिंग आणि तीन सेंटर फंक्शन्स समाविष्ट आहेत: सेंटर बंद, सेंटर एक्झॉस्ट, सेंटर प्रेशर सप्लाय. हे पारंपारिक 4V मालिका वाल्वपेक्षा सुमारे 30% जास्त प्रवाह क्षमतेसह एकात्मिक अंतर्गत केंद्रीकृत एक्झॉस्ट रनर डिझाइनचा अवलंब करते, ज्यामध्ये स्विचिंग प्रतिसाद ≤50ms आणि कमाल ऑपरेटिंग वारंवारता 5 Hz पर्यंत असते. अल्ट्रा-लो पॉवर कॉइल्स DC पॉवर वापर 0.7W आणि AC 1.1VA सह, सतत ऊर्जा देण्यासाठी कमी उष्णता निर्माण करतात. मानक थ्रेड पोर्ट आणि पुश-इन क्विक फिटिंग्ज या दोन्हींना समर्थन देणारी M5 ते 3/8" पूर्ण आकाराची लाईनअप ऑफर केली जाते. कॅबिनेटची जागा वाचवण्यासाठी आणि मुख्य एअर पाइपिंग सुलभ करण्यासाठी वाल्व स्वतंत्रपणे स्थापित केले जाऊ शकतात किंवा मल्टी-स्टेशन ॲल्युमिनियम मॅनिफोल्ड्सवर स्टॅक केले जाऊ शकतात. ऑपरेटिंग प्रेशर श्रेणी 0.15~0.8 ℃ -0.2 ℃ तापमान -0.2 ℃ ~ 0.8 एमपीए तापमान dim कास्ट व्हॉल्व्ह बॉडी दीर्घ सीलिंग सेवा जीवन देते, सिलेंडर डायरेक्शनल स्विचिंग आणि सर्व स्वयंचलित उत्पादन लाइनवर केंद्रीकृत वायवीय नियंत्रणासाठी मोठ्या प्रमाणावर वापरले जाते.

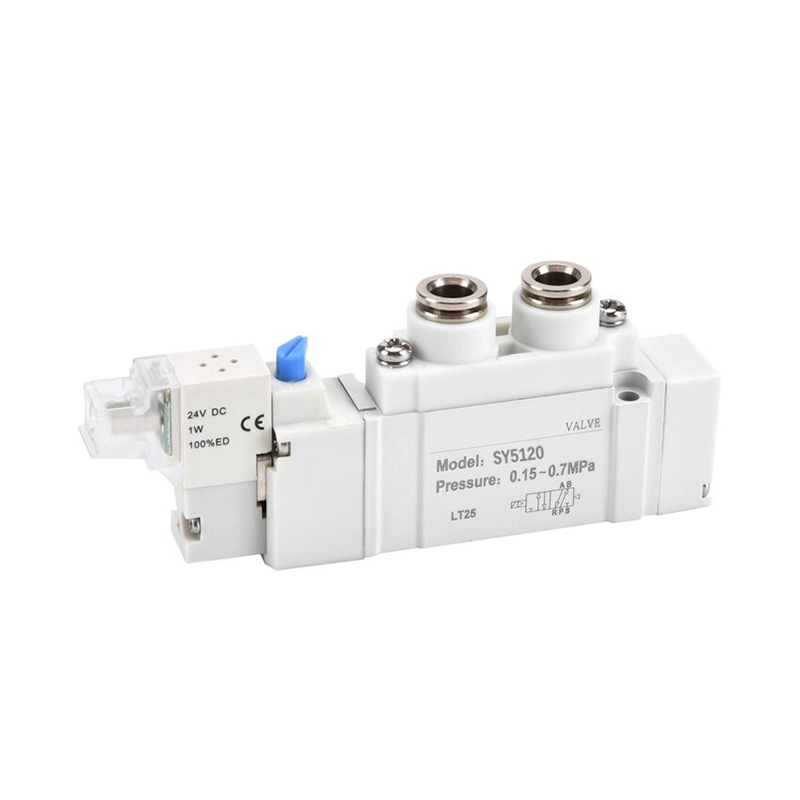

SOLH SY मालिका पायलट-ऑपरेट केलेले 5-पोर्ट सोलेनोइड व्हॉल्व्ह SY3000 मिनी, SY5000 मध्यम मेनस्ट्रीम, SY7000 लार्ज आणि SY9000 एक्स्ट्रा-लार्ज मॉडेल्ससह जुळणाऱ्या SMC वाल्व्हसह पूर्णपणे बदलण्यायोग्य आहे. हे संपूर्ण सर्किट पर्याय प्रदान करते: 5/2 सिंगल/डबल कॉइल आणि 5/3 थ्री-पोझिशनसह केंद्र बंद, केंद्र एक्झॉस्ट आणि केंद्र दाब पुरवठा कार्ये. मानक 0.35W कॉइल्स आणि पर्यायी 0.1W अल्ट्रा-लो पॉवर ऊर्जा-बचत कॉइल्स सतत ऊर्जा निर्माण करण्यासाठी थोडी उष्णता निर्माण करतात. अंतर्गत पायलट आवृत्ती 0.1~0.7 MPa वर कार्य करते, तर बाह्य पायलट प्रकार -100kPa व्हॅक्यूम वातावरणास समर्थन देते. अंतर-सील केलेले स्पूल 200 दशलक्ष स्विचिंग चक्रांपर्यंत पोहोचते. लवचिक टयूबिंग रूटिंगसाठी एअर पोर्ट बाजूला, वर आणि खालच्या बाजूस व्यवस्थित केले जातात. वाल्व SS5Y मॅनिफोल्ड व्हॉल्व्ह आयलंडशी सुसंगत प्लग-इन स्नॅप डिझाइनचा अवलंब करतात, IP65 प्लग कनेक्टर आणि IP67 मॅनिफोल्ड बेस रेटिंगसह संपूर्ण बँक डिस्सेम्बल न करता सिंगल-व्हॉल्व्ह देखभाल सक्षम करतात. ऑप्टिमाइझ केलेले अंतर्गत धावपटू लीगेसी व्हॉल्व्हपेक्षा सुमारे 80% जास्त प्रवाह देतात आणि अंगभूत पायलट फिल्टर जाळी धूळ अडकलेल्या स्पूलला प्रतिबंधित करते. सेमीकंडक्टर, ऑटोमोटिव्ह वेल्डिंग, पॅकेजिंग आणि वैद्यकीय ऑटोमेशन उपकरणांमध्ये सिलेंडर दिशात्मक स्विचिंग आणि केंद्रीकृत वायवीय नियंत्रणासाठी मोठ्या प्रमाणावर वापरले जाते.

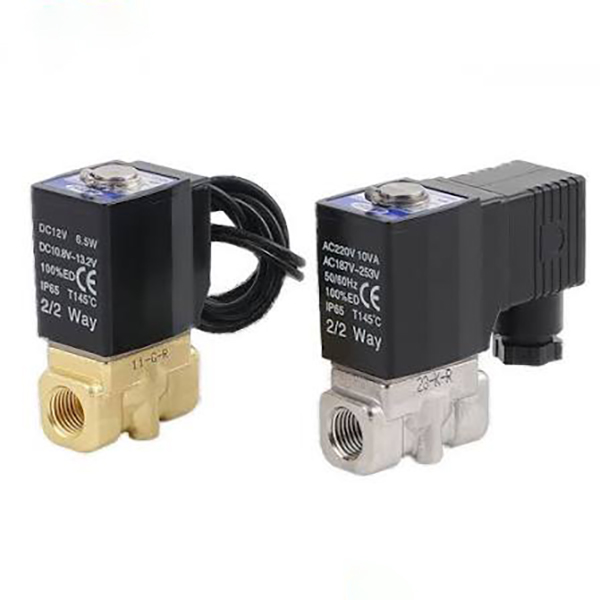

SOLH 2S मालिका 2/2-वे साधारणपणे बंद फ्लुइड सोलेनोइड व्हॉल्व्हमध्ये दोन पूर्ण ओळींचा समावेश होतो: थेट-अभिनय लहान छिद्र 030/050 मॉडेल आणि पायलट-ऑपरेट केलेले मोठे बोर 150~500 प्रकार, स्वच्छ पाणी, कॉम्प्रेस्ड हवा, कटिंग कूलंट आणि कमकुवत पाइपलाइन्स, लूब्रिकेटिंग ऑइलच्या स्वयंचलित ऑन-ऑफ नियंत्रणासाठी. डायरेक्ट-अभिनय आवृत्ती किमान विभेदक दाब मर्यादेशिवाय शून्य-दबाव स्टार्टअप सक्षम करते, कॉम्पॅक्ट आकार, युनिव्हर्सल माउंटिंग ओरिएंटेशन आणि मिलिसेकंद फास्ट स्विचिंग, सिंगल-पॉइंट मशीन टूल कूलिंग, 3C मायक्रो एअर/वॉटर शाखा आणि मिनी क्लीनिंग उपकरणे यासारख्या कमी-दाब सूक्ष्म-प्रवाह अनुप्रयोगांसाठी आदर्श. पायलट-ऑपरेट केलेल्या प्रकारात पूर्ण उघडण्यासाठी किमान 0.05MPa दाबाचा फरक आवश्यक आहे, कमी-वॅटेज कमी-उष्ण कॉइल्ससह अल्ट्रा-लार्ज फ्लो वितरित करते, एअर कॉम्प्रेसर ड्रेन हेडर, मुख्य स्प्रे वॉटर लाइन्स आणि उच्च-प्रवाह प्रसारित जल उपचार पाइपलाइनसाठी उपयुक्त आहे. मानक NBR नायट्रिल रबर सील, पर्यायी आम्ल आणि गरम पाणी प्रतिरोधक EPDM फूड-ग्रेड सीलसह सुसज्ज आहेत. मल्टी इंटरनॅशनल थ्रेड स्टँडर्ड्स (PT/G/NPT) आणि ग्लोबल युनिव्हर्सल कॉइल व्होल्टेज (DC12/24V, AC24/110/220V) उपलब्ध आहेत, जे DIN प्लग आणि वायर लीड वायरिंग पर्यायांद्वारे समर्थित आहेत. उष्णता-प्रतिरोधक कॉइल्स दीर्घकालीन सतत ऊर्जा वाढविण्यास परवानगी देतात. निवड मार्गदर्शक: 0.05MPa खाली स्थिर दाब आणि लहान शाखा प्रवाह असलेल्या पाइपलाइनसाठी थेट-अभिनय प्रकार; स्थिर उच्च दाब आणि मोठ्या परिसंचरण प्रवाहासह G1/2 आणि त्यावरील मुख्य शीर्षलेखांसाठी पायलट-ऑपरेट केलेली आवृत्ती. गरम पाणी आणि फूड-ग्रेड फ्लुइड मीडियासाठी EPDM सील अनिवार्य आहे.

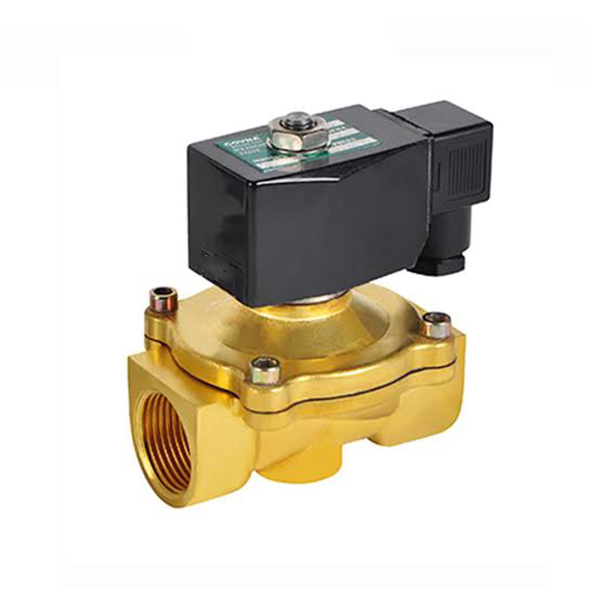

सॉलिड ब्रास बॉडीसह SOLH 2W मालिका 2/2-वे साधारणपणे बंद फ्लुइड सोलेनोइड व्हॉल्व्हमध्ये लहान छिद्र डायरेक्ट-ॲक्टिंग 030/050 मॉडेल्स आणि मोठ्या बोअर पायलट-ऑपरेट 150~500 प्रकारांचा समावेश आहे, स्वच्छ पाणी, कॉम्प्रेस्ड एअर, कटिंग पाईप कोरोसिव्ह कूलेंट आणि कमकुवत पाइपलाइन ऑन-ऑफ नियंत्रणासाठी डिझाइन केलेले आहे. डायरेक्ट-अभिनय आवृत्ती कमीत कमी कामकाजाच्या दाब मर्यादेशिवाय शून्य विभेदक दाब स्टार्टअपची जाणीव करते, कॉम्पॅक्ट आकार, युनिव्हर्सल माउंटिंग ओरिएंटेशन आणि मिलिसेकंद उच्च-फ्रिक्वेंसी स्विचिंग, कमी-दाब मायक्रो-फ्लो शाखांसाठी आदर्श, व्हॅक्यूम सहाय्यक वॉटर सर्किट्स आणि लहान मशीन टूल्ससाठी सिंगल-पॉइंट कूलिंगची वैशिष्ट्ये आहेत. पायलट-ऑपरेट केलेल्या प्रकारासाठी किमान 0.05MPa स्टार्टअप डिफरेंशियल प्रेशर आवश्यक आहे, कमी-शक्तीच्या कमी-तापमान-वाढीच्या कॉइल्ससह अल्ट्रा-लार्ज फ्लो वितरित करते, एअर कॉम्प्रेसर मुख्य ड्रेन लाईन्ससाठी उपयुक्त, जनरल असेंब्ली मेन स्प्रे वॉटर सर्किट्स आणि जल उपचार प्रणालीसाठी उच्च-प्रवाह प्रसारित पाइपलाइन. स्टँडर्ड NBR नायट्रिल रबर सील, पर्यायी उष्णता आणि आम्ल प्रतिरोधक EPDM फूड-ग्रेड सीलसह सुसज्ज आहेत. मल्टिपल इंटरनॅशनल थ्रेड स्टँडर्ड्स (PT/G/NPT) आणि फुल-रेंज कॉइल व्होल्टेज (DC12/24V, AC24/110/220V) उपलब्ध आहेत, ज्यांना कॅबिनेट वायरिंगसाठी DIN प्लग सॉकेट्स आणि आर्द्र बाह्य उपकरणांसाठी IP65 वॉटरप्रूफ वायर लीड्सद्वारे सपोर्ट आहे. उष्णता-प्रतिरोधक कॉइल्स बर्नआउटशिवाय 24-तास सतत ऊर्जा वाढवतात. निवड मार्गदर्शक तत्त्वे: 0.05MPa खाली स्थिर दाब आणि सूक्ष्म सिंगल-पॉइंट फ्लो असलेल्या पाइपलाइनसाठी थेट-अभिनय प्रकार निवडा; G1/2 आणि वरील मुख्य शीर्षलेखांसाठी पायलट-ऑपरेट केलेले प्रकार निवडा ज्यामध्ये स्थिर उच्च-दाब मोठे अभिसरण आहे. EPDM सील गरम पाणी, शुद्ध पाणी आणि फूड-ग्रेड फ्लुइड मीडियासाठी अनिवार्य आहे.
