ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH
 |
 |
SOLH 2W मालिका ही सार्वत्रिक औद्योगिक 2/2-वे सामान्यतः बंद फ्लुइड शट-ऑफ सोलेनोइड वाल्व आहे, दोन स्ट्रक्चरल रेषांमध्ये विभागली जाते: डायरेक्ट-ॲक्टिंग 2W (030/050 लहान मालिका) आणि पायलट-ऑपरेट 2W (150~500 मोठी बोर मालिका). हे स्वच्छ पाणी, संकुचित हवा, वंगण तेल, कूलिंग कटिंग फ्लुइड आणि कमकुवत संक्षारक द्रव पाइपलाइनसाठी स्वयंचलित चालू/बंद नियंत्रण करते.
* मल्टी-लेयर अँटी-कॉरोझन सीलिंगसह ब्रास वाल्व बॉडी; पूर्ण श्रेणी निवडीसाठी शून्य-दाब स्टार्टअप थेट प्रकार आणि उच्च-प्रवाह पायलट प्रकाराचे दुहेरी पर्याय
* जागतिक निर्यातीसाठी PT/G/NPT मल्टि-थ्रेडशी सुसंगत, प्रमाणित आकारमान आणि थ्रेड स्पेक्स
* कमी-तापमान प्रतिरोधक कॉइल स्थिर दीर्घकालीन सतत ऊर्जा देण्यास समर्थन देते
जल उपचार उपकरणे, मशीन टूल कूलिंग सर्किट्स, स्प्रे क्लीनिंग लाइन्स, एअर कंप्रेसर पाइपलाइन आणि पूर्ण-उद्योग फ्लुइड ऑटोमेशन सिस्टमसह व्यापकपणे जुळले.
१. 2W डायरेक्ट-ॲक्टिंग सामान्यपणे बंद (मॉडेल उदाहरण: 2W-L030-08)
--कार्यरत प्रिन्सीple:इलेक्ट्रोमॅग्नेटिक कॉइल थेट मुख्य वाल्व सीट उघडण्यासाठी/बंद करण्यासाठी अंतर्गत आर्मेचर स्टेम चालवते, 0MPa शून्य मध्यम दाबाखाली पूर्ण उघडणे सक्षम करते.
* पॉवर ऑफ: पाइपलाइन फ्लुइड पूर्णपणे कापण्यासाठी स्प्रिंग सीलिंग गॅस्केट कॉम्प्रेस करते
* पॉवर ऑन: इलेक्ट्रोमॅग्नेटिक फोर्स द्विदिश द्रव अभिसरण लक्षात घेण्यासाठी स्पूल उचलते
सहाय्यक पायलट चेंबर नाही, मिलिसेकंद जलद प्रतिसाद गतीसह अल्ट्रा-साधी रचना.

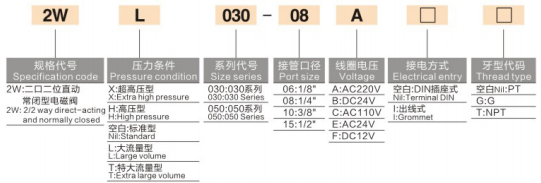

-- मॉडेल कोडिंग नियम पूर्ण करा
2W - दाब/प्रवाह प्रत्यय - आकार मालिका - पोर्ट थ्रेड - कॉइल व्होल्टेज - वायरिंग प्रकार - थ्रेड मानक
* 2W: थेट-अभिनय 2/2-मार्ग सामान्यपणे बंद सोलेनोइड वाल्व
* दाब आणि प्रवाह प्रत्यय: रिक्त=मानक / L=मोठा प्रवाह / T=अतिरिक्त मोठा प्रवाह / H=उच्च दाब / X=अतिरिक्त उच्च दाब
*आकार मालिका: ०३० (लघुचित्र), ०५० (मध्यम लहान)
* पोर्ट कोड: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2
* व्होल्टेज कोड: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V
* वायरिंग मोड: ब्लँक = डीआयएन सॉकेट (कंट्रोल कॅबिनेटसाठी मानक), I=वॉटरप्रूफ वायर लीड (बाहेरील आर्द्र उपकरणे)
* थ्रेड मानक: रिक्त=PT ब्रिटिश टेपर धागा, G=G समांतर धागा, T=NPT अमेरिकन धागा
-- मुख्य फायदे
* शून्य विभेदक दाब स्टार्टअप, किमान ऑपरेटिंग प्रेशर मर्यादा नाही, व्हॅक्यूम अंतर्गत स्थिर उघडणे, मायक्रो-प्रेशर आणि मायक्रो-फ्लो वॉटर सर्किट्स
* अल्ट्रा-कॉम्पॅक्ट बॉडी, अरुंद उपकरण कॅबिनेट लेआउटसाठी अनियंत्रित माउंटिंग अँगल
*मिलीसेकंद जलद ऑन-ऑफ प्रतिसाद, उच्च-फ्रिक्वेंसी इंटरमिटंट स्टार्ट-स्टॉप सायकलसाठी योग्य
* कमी उपभोग्य खर्चासह लहान व्हॉल्व्ह बॉडी, सिंगल-पॉइंट शाखा नियंत्रणासाठी किफायतशीर पहिली पसंती
-- अनुप्रयोग परिस्थिती
लहान CNC मशीन टूल्ससाठी सिंगल-पॉइंट कूलिंग ऑइल इंजेक्शन, मिनी स्प्रे क्लीनिंग मशीन, 3C ऑटोमेशन उपकरणांसाठी मायक्रो एअर/वॉटर कंट्रोल, एअर कॉम्प्रेसरचे छोटे शाखा स्विच, लॅब मायक्रो फ्लुइड ऑन/ऑफ कंट्रोल.
2. 2W पायलट-ऑपरेटेड सामान्यतः बंद (मॉडेल उदाहरण: 2W250-25)
-- कार्य तत्त्व:बिल्ट-इन पायलट ब्लीड ओरिफिस, मोठ्या-बोअर मुख्य स्पूल उचलण्यासाठी पाइपलाइन मध्यम दाबावर अवलंबून; कॉइल कमी वीज वापर आणि कमी उष्णता निर्मितीसह फक्त लहान पायलट होल नियंत्रित करते. किमान स्टार्टअप विभेदक दाब 0.05MPa, वाल्व मध्यम दाबाशिवाय पूर्णपणे उघडू शकत नाही.
* पॉवर ऑफ: पायलट होल सील केले, अंतर्गत पोकळी दाब पाइपलाइन बंद करण्यासाठी सील दाबते
* पॉवर ऑन: पायलट चेंबर प्रेशर रक्तस्त्राव, मध्यम दाब जॅक उच्च-आवाज द्रव प्रवाहासाठी मुख्य झडप उघडतात, Φ50 (G2 इंच) पर्यंत कमाल छिद्र

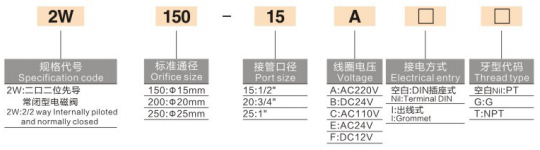

--मॉडेल कोडिंग नियम पूर्ण करा
2W - छिद्र आकार - पोर्ट थ्रेड - कॉइल व्होल्टेज - वायरिंग प्रकार - थ्रेड मानक
* 2W: पायलट-ऑपरेट केलेले 2/2-मार्ग सामान्यपणे बंद सोलेनोइड वाल्व
* मानक छिद्र आकार: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)
* पोर्ट कोड: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2
* व्होल्टेज, वायरिंग आणि थ्रेड कोड थेट-अभिनय मालिका, सुसंगत कॉइल स्पेअर पार्ट्ससह पूर्णपणे बदलण्यायोग्य
3. मुख्य फायदे
-- उच्च मध्यम प्रवाह, अल्ट्रा-लो पाइपलाइन प्रेशर लॉस, संपूर्ण-लाइन केंद्रीकृत पाणी/हवा पुरवठ्यासाठी आदर्श अतिरिक्त मोठा सरळ बोअर
-- लो-पॉवर कॉइल मोठ्या-बोअर व्हॉल्व्ह बॉडी चालवते, 24 तास सतत ऑपरेशन अंतर्गत तापमानात कमी वाढ, अँटी-बर्न कामगिरी
-- रुंद प्रवाह वाहिनी अडवणे सोपे नाही, लहान निलंबित अशुद्धतेसह अभिसरण औद्योगिक थंड पाण्याचे समर्थन करते
-- सिंगल पायलट व्हॉल्व्ह एकाधिक लहान डायरेक्ट व्हॉल्व्ह बदलू शकतो, मुख्य पाइपलाइन लेआउट सुलभ करू शकतो आणि खरेदी खर्च कमी करू शकतो
4.अनुप्रयोग परिस्थिती
मोठ्या असेंब्ली लाईन स्प्रे क्लीनिंग उपकरणांसाठी मुख्य वॉटर सर्किट कंट्रोल, एअर कॉम्प्रेसर फुल मशीन ड्रेन आणि मुख्य एअर पाइपलाइन बंद करणे, सरक्युलेटिंग कूलिंग सिस्टम लार्ज-फ्लो हेडर पाईप्स, वॉटर ट्रीटमेंट उपकरणे, अन्न पॅकेजिंग आणि रासायनिक उपकरणांसाठी सामान्य फ्लुइड मास्टर स्विच.
१.एकसमान NC सामान्यपणे बंद फंक्शन (फॅक्टरी डीफॉल्ट)
उच्च सिस्टीम सुरक्षिततेसाठी उपकरणे बंद असताना वीज बंद झाल्यावर, ओव्हरफ्लो, पाणी/हवेची गळती प्रभावीपणे प्रतिबंधित करते.
2. दुहेरी पर्यायी सील साहित्य
-- मानक NBR नायट्रिल रबर: स्वच्छ पाणी, संकुचित हवा आणि वंगण तेल सामान्य कामकाजाच्या परिस्थितीसाठी सार्वत्रिक
--पर्यायी EPDM इथिलीन प्रोपीलीन: उष्णता-प्रतिरोधक, कमकुवत ऍसिड आणि अल्कली प्रतिरोधक, गरम पाण्यासाठी समर्पित, अन्न-दर्जाचे स्वच्छ द्रव आणि पिकलिंग उपकरणे
3. मल्टी-स्पेक युनिव्हर्सल कंपॅटिबल कॉइल्स
पूर्ण एसी आणि डीसी व्होल्टेज कव्हरेज, कमी-पॉवर इन्सुलेटेड कॉइल दीर्घकालीन निरंतर ऊर्जाला समर्थन देते; ड्युअल वायरिंग स्कीम (डीआयएन सॉकेट / वॉटरप्रूफ वायर लीड) इनडोअर कॅबिनेट आणि आउटडोअर उपकरण वायरिंगसाठी अनुकूल.
4.मल्टी इंटरनॅशनल एक्सपोर्ट थ्रेड स्टँडर्ड्स
तीन थ्रेड पर्याय: PT ब्रिटिश टेपर, G समांतर BSPP, NPT अमेरिकन थ्रेड, देशांतर्गत ऑटोमेशन उपकरणे आणि परदेशी उत्पादन लाइन निर्यात मागणी.
5. गुरुत्वाकर्षण मुक्त युनिव्हर्सल माउंटिंग
व्हॉल्व्ह बॉडी उभ्या, क्षैतिज किंवा उलटे स्थापित केले जाऊ शकते उघडण्याच्या/बंद करण्याच्या कार्यक्षमतेवर परिणाम न करता, कॉम्पॅक्ट कॅबिनेट लेआउटसाठी योग्य.
6. पूर्ण प्रेशर ग्रेड कस्टमायझेशन
थेट मालिका मानक / उच्च दाब / अतिरिक्त उच्च दाब / मोठा प्रवाह सानुकूलित आवृत्त्यांचे समर्थन करते; पायलट मालिका मूळतः पारंपारिक औद्योगिक द्रव दाब श्रेणी 0.05~1.0MPa शी जुळवून घेते.
|
पॅरामीटर आयटम |
मानक मूल्य |
स्ट्रक्चरल डिस्टिंक्शन टीप |
| वाल्व फंक्शन |
2/2 मार्ग सामान्यपणे बंद (NC) |
डायरेक्ट आणि पायलट मॉडेल्ससाठी एकसमान पॉवर-ऑफ बंद |
| लागू माध्यम |
संकुचित हवा, स्वच्छ पाणी, थंड द्रव, वंगण, कमकुवत संक्षारक द्रव |
अन्न आणि गरम पाण्याच्या सर्किटसाठी EPDM सील अनिवार्य आहे |
| ऑपरेटिंग प्रेशर रेंज |
थेट: 0 ~ 1.0MPa (शून्य दाब स्टार्टअप) पायलट: 0.05 ~ 1.0MPa (विभेदक दाब आवश्यक) |
कोर निवड विभाजन रेखा |
| मध्यम आणि सभोवतालचे तापमान |
-10℃ ~ +60℃ |
गरम पाण्यासाठी 80℃ पर्यंत सानुकूल उच्च-तापमान आवृत्ती |
| मानक कॉइल व्होल्टेज |
AC220V, DC24V, AC110V, AC24V, DC12V |
जागतिक निर्यातीसाठी मल्टी-व्होल्टेज सुसंगत |
| इलेक्ट्रिकल कनेक्शन |
DIN प्लग सॉकेट, IP65 वॉटरप्रूफ वायर लीड ग्रॉमेट |
केंद्रीकृत कॅबिनेट वायरिंगसाठी DIN सॉकेटला प्राधान्य दिले जाते |
| मानक सील साहित्य |
एनबीआर नायट्रिल रबर; पर्यायी EPDM ऍसिड आणि गरम पाणी प्रतिरोधक |
शुद्ध पाणी आणि अन्न उपकरणांसाठी EPDM आवश्यक आहे |
|
तुलना परिमाण |
2W डायरेक्ट-ॲक्टिंग NC (030/050 लहान मालिका) |
2W पायलट-ऑपरेटेड NC (150 ~ 500 मोठी बोर मालिका) |
| ड्राइव्ह संरचना |
कॉइल थेट स्पूलला ढकलते, मध्यम दाब सहाय्य नाही |
पायलट होलमधून रक्तस्त्राव होतो, मुख्य स्पूल द्रव दाबाने उचलला जातो |
| किमान स्टार्टअप दबाव |
0MPa, शून्य अंतराखाली पूर्णपणे उघडा |
≥0.05MPa, पाइपलाइन दाबाशिवाय उघडण्यास अक्षम |
| ओरिफिस तपशील |
शाखा पाईप्ससाठी Φ3~Φ8 सूक्ष्म लहान बोअर |
उपकरणाच्या मुख्य हेडर पाईप्ससाठी Φ15~Φ50 अतिरिक्त मोठा बोर |
| जुळणारे पोर्ट आकार |
G1/8 ~ G1/2 लहान शाखा धागा |
G1/2 ~ G2 इंच मोठा मुख्य पाइपलाइन धागा |
| प्रवाह क्षमता |
कमी प्रवाह, स्वतंत्र एकल-बिंदू स्टेशन नियंत्रण |
अल्ट्रा-हाय फ्लो, संपूर्ण-लाइन केंद्रीकृत मध्यम ट्रांसमिशन |
| लागू दबाव परिस्थिती |
सूक्ष्म-दाब, कमी-दाब, व्हॅक्यूम, मधूनमधून सूक्ष्म द्रव |
स्थिर मध्यम-उच्च दाब सतत पाइपलाइन ≥0.1MPa |
| संदर्भ मॉडेल उदाहरण |
2W-L030-08B (DC24V G1/4 मोठा प्रवाह थेट झडप) |
2W250-25A (AC220V G1 पायलट उच्च-प्रवाह झडप) |
1. 2W डायरेक्ट-ॲक्टिंग एनसी लागू फील्ड
-- सिंगल-पॉइंट कूलिंग ऑइल इंजेक्शन आणि लहान सीएनसी मशीन टूल्ससाठी मायक्रो स्प्रे, साधे स्टेशन मायक्रो फ्लुइड कंट्रोल
-- 3C ऑटोमेशन उपकरणांसाठी व्हॅक्यूम सहायक पाणी पुरवठा आणि लहान वायवीय शाखा चालू/बंद
- लहान अल्ट्रासोनिक साफसफाईची उपकरणे, प्रयोगशाळा सूक्ष्म द्रव नियंत्रण लूप
-- उपकरणे देखभाल शाखा, लहान फिक्स्चरसाठी सिंगल-पॉइंट वॉटर/गॅस स्विच
2. 2W पायलट-ऑपरेट NC लागू फील्ड
-- एअर कंप्रेसर फुल मशीन ड्रेन, वर्कशॉप मुख्य एअर पाइपलाइन कट-ऑफ वाल्व
-- मोठ्या असेंब्ली लाइन स्प्रे क्लीनिंग उपकरणांसाठी मास्टर वॉटर सर्किट कंट्रोल
-- वॉटर ट्रीटमेंट सर्कुलेशन सिस्टम, इंडस्ट्रियल कूलिंग लार्ज-फ्लो हेडर पाईप्स
-- अन्न पॅकेजिंग आणि संपूर्ण रासायनिक उपकरणांसाठी मोठा-बोअर फ्लुइड मास्टर स्विच
-- पाइपलाइन पाण्याचा/हवेचा दाब 0.05MPa पेक्षा कमी, मधूनमधून सूक्ष्म माध्यम, व्हॅक्यूम सर्किट → 2W थेट-अभिनय प्रकार निवडणे आवश्यक आहे
-- पाईपचा आकार ≥G1/2, संपूर्ण-लाइन मुख्य पाईप हाय-फ्लो ट्रान्समिशन, दीर्घकालीन स्थिर दाब पाइपलाइन → 2W पायलट-ऑपरेट प्रकार निवडा
--गरम पाणी, शुद्ध पाणी, कमकुवत ऍसिड फ्लुइड कामाची परिस्थिती: ऑर्डर देताना EPDM फूड-ग्रेड सील निर्दिष्ट करा
-- मशीन कंट्रोल कॅबिनेटमध्ये केंद्रीकृत वायरिंग: DIN सॉकेट वायरिंग प्रकाराला प्राधान्य द्या; आउटडोअर स्प्रे आणि आर्द्र उपकरणे I वॉटरप्रूफ वायर लीड प्रकार निवडा
-- उच्च-दाब पाण्याचे सर्किट आणि उच्च-प्रवाह स्टेशन्स प्रत्यय H/L/T सह सानुकूलित वाल्व बॉडी निवडू शकतात
1. लहान कूलिंग शाखा सर्किट
AFC हवाई सेवा युनिट → 3V मालिका 3/2 सोलेनोइड वाल्व → PU प्लास्टिक ट्यूबिंग → 2W डायरेक्ट-ॲक्टिंग वाल्व (कूलिंग वॉटर सर्किट चालू/बंद नियंत्रण)
2. पूर्ण मशीन मेन वॉटर हेडर सर्किट
पाण्याची टाकी / एअर कंप्रेसर मुख्य पाईप → 2W पायलट लार्ज-बोर व्हॉल्व्ह → प्रत्येक स्टेशन स्प्रे पाइपलाइनवर शाखा वितरण
3. स्फोट-पुरावा द्रव कार्यशाळा सर्किट
एक्स्प्लोशन-प्रूफ एअर सोर्स ट्रीटमेंट युनिट → 2W पायलट व्हॉल्व्ह सानुकूल स्फोट-प्रूफ कॉइलसह, स्फोट-प्रूफ स्वयंचलित नियंत्रण पाइपलाइनशी जुळलेले
SOLH 2W मालिका ब्रास 2/2-वे सामान्यत: बंद फ्लुइड सोलेनोइड व्हॉल्व्ह शून्य-दाब स्टार्टअप लहान डायरेक्ट-ॲक्टिंग व्हेरियंट आणि लो-पॉवर हाय-फ्लो लार्ज पायलट-ऑपरेटेड व्हेरियंट प्रदान करते, पर्यायी NBR/EPDM फूड-ग्रेड सील, मल्टी-थ्रेड आणि मल्टी-व्होल्टेज सुसंगतता, ऑटो-ऑफ ऑइल, एसएच-ऑफ मशीनवर मोठ्या प्रमाणावर वापरले जाणारे तेल नियंत्रण वॉशिंग लाइन्स, वॉटर ट्रीटमेंट आणि फूड पॅकेजिंग फ्लुइड ऑटोमेशन उपकरणे.
