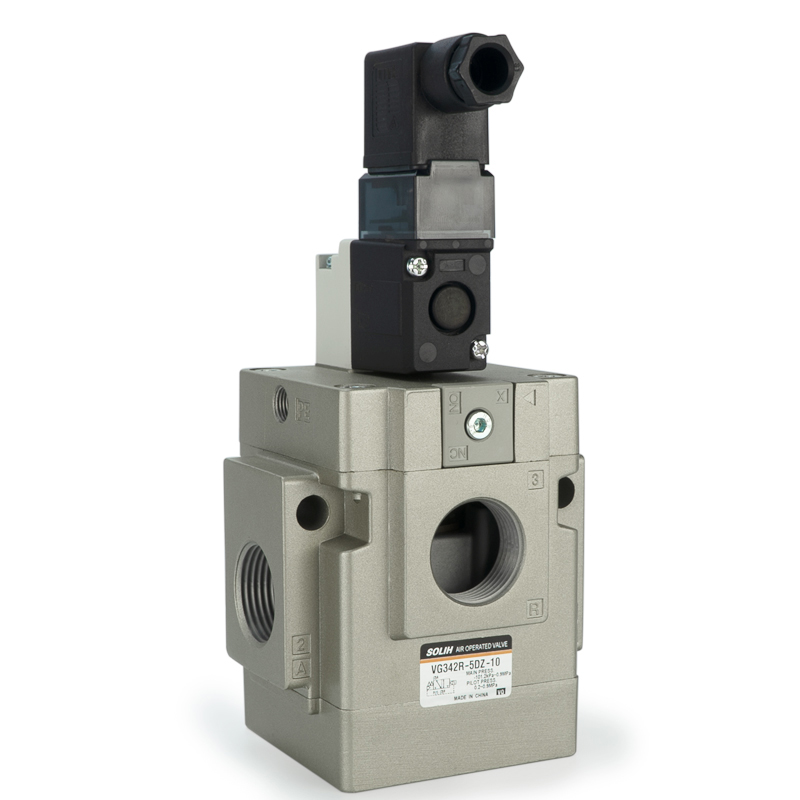

VG342 मालिका 3-वे पायलट संचालित पॉपेट सोलेनोइड वाल्व

ऑप्टिमाइझ्ड पॉपपेट-सीलिंग तंत्रज्ञानासह विकसित, SOLH VG342 पायलट-ऑपरेटेड पॉपपेट सोलेनोइड वाल्व्ह पुरेशा स्टॉकसह मोठ्या प्रमाणात उत्पादित केले जाते. जागतिक ऑटोमेशन अंतिम वापरकर्त्यांना सेवा देत, हा उच्च-प्रवाह व्हॅक्यूम सुसंगत सोलेनोइड वाल्व NC/NO/बाह्य-पायलट रूपांतरणास समर्थन देतो. हे मोठ्या क्षमतेचा वायुप्रवाह, 1.8W कमी-शक्तीचा पर्याय आणि 5Hz उच्च-फ्रिक्वेंसी सायकलिंग प्रदान करते. ऑइल-फ्री आणि शून्य-गळती, हे व्हॅक्यूम होल्डिंग सिस्टम, मोठ्या-बोअर ॲक्ट्युएटर आणि मल्टी-लूप न्यूमॅटिक ऑटोमेशन लाइनसाठी विश्वसनीय मॅनिफोल्ड मुख्य नियंत्रण वाल्व म्हणून कार्य करते.

चौकशी पाठवा

उत्पादन वर्णन

VG342 मालिका 3-वे पायलट ऑपरेटेड पॉपेट सोलेनोइड वाल्व | उच्च प्रवाह व्हॅक्यूम आणि वायवीय नियंत्रण वाल्व

ब्रँड: SOLH by Richge Technology | उच्च-प्रवाह लो-पॉवर 3-पोर्ट वायवीय सोलेनोइड वाल्व

1. उत्पादन विहंगावलोकन

SOLH VG342 मालिका एक आहेहाय-फ्लो 3-वे पायलट-ऑपरेटेड पॉपपेट प्रकार सोलेनोइड वाल्व, मानक वायवीय प्रणालींमध्ये हवा, व्हॅक्यूम आणि कमी-दाब द्रव नियंत्रणासाठी व्यावसायिकरित्या डिझाइन केलेले. इलास्टोमर सीलिंग, स्नेहन-मुक्त ऑपरेशन, अल्ट्रा-लो पॉवर वापर आणि विस्तृत दाब अनुकूलता वैशिष्ट्यीकृत, हे सामान्यपणे बंद (NC), सामान्यपणे उघडलेले (NO) आणि साध्या कव्हर बदलीद्वारे बाह्य पायलट मोडमध्ये लवचिक स्विचिंगला समर्थन देते. मोठ्या प्रवाहाची क्षमता, जलद प्रतिसाद आणि उच्च-फ्रिक्वेंसी सायकल कार्यप्रदर्शनासह, हे व्हॅक्यूम सिस्टम, लार्ज-बोअर न्यूमॅटिक ॲक्ट्युएटर आणि मल्टी-सर्किट मॅनिफोल्ड वायवीय उपकरणांसाठी सार्वत्रिक आणि कार्यक्षम कोर कंट्रोल व्हॉल्व्ह म्हणून काम करते.

2. मुख्य उत्पादन वैशिष्ट्ये

• व्यावसायिक पॉपेट स्ट्रक्चर आणि विश्वसनीय सीलिंग: शून्य गळती, घट्ट कट-ऑफ आणि स्थिर दीर्घकालीन चक्रीय ऑपरेशन सुनिश्चित करून, उच्च-लवचिकता इलास्टोमर सीलिंग स्ट्रक्चरसह 3-पोर्ट पायलट-ऑपरेटेड पॉपपेट डिझाइन स्वीकारते.

• विस्तृत मध्यम आणि दाब अनुकूलता: संकुचित हवा आणि व्हॅक्यूम वातावरणासाठी योग्य. अंतर्गत पायलट मोड 0.2~0.9MPa चे समर्थन करते, तर बाह्य पायलट मोड कव्हर करतेपूर्ण व्हॅक्यूम -101.2kPa ते 0.9MPa, विविध कमी-दाब आणि व्हॅक्यूम कामकाजाच्या परिस्थितीशी जुळवून घेत.

• स्नेहन-मुक्त आणि कमी देखभाल: ऑप्टिमाइझ केलेले अंतर्गत स्ट्रक्चरल डिझाइन तेल स्नेहनची गरज काढून टाकते, दैनंदिन देखभाल खर्च कमी करते आणि मध्यम प्रदूषण टाळते, स्वच्छ औद्योगिक परिस्थितीसाठी योग्य.

• दुहेरी वीज वापर मोड आणि ऊर्जा बचत: मानक डीसी पॉवर फक्त 4W आहे; कमी-शक्ती आणि दीर्घकालीन ऊर्जायुक्त प्रकार साध्य करतात1.8W अल्ट्रा-कमी वीज वापर, प्रभावीपणे उपकरणे ऑपरेट ऊर्जा वापर कमी.

• सुपीरियर लार्ज फ्लो परफॉर्मन्स: कमाल प्रभावी प्रवाह C-मूल्य 38 dm³/(s·bar) आणि Cv मूल्य 9.8 पर्यंत पोहोचते. हे 210 मिमी² पर्यंत प्रभावी विभागीय क्षेत्रासह अनेक कॅलिबर वैशिष्ट्यांना समर्थन देते, मोठ्या वायवीय घटकांच्या उच्च-प्रवाह जलद वायुवीजन मागणी पूर्ण करते.

• लवचिक कार्यात्मक स्विचिंग: व्हॉल्व्ह फंक्शन NC (सामान्यपणे बंद), NO (सामान्यपणे उघडे) आणि बाह्य पायलट मोडमध्ये केवळ वरचे कव्हर बदलून, एका व्हॉल्व्हचा बहुउद्देश लक्षात घेऊन आणि मॉडेल इन्व्हेंटरी खर्च कमी करून मुक्तपणे रूपांतरित केले जाऊ शकते.

• मल्टी-फंक्शनल ऍप्लिकेशन: पारंपारिक ऑन-ऑफ कंट्रोल व्हॉल्व्ह, तसेच सिलेक्शन व्हॉल्व्ह आणि डिस्ट्रिब्युशन व्हॉल्व्ह बाह्य पायलट कॉन्फिगरेशन अंतर्गत, अत्यंत उच्च दृश्य सुसंगततेसह वापरले जाऊ शकते.

3. तांत्रिक तपशील पूर्ण करा

पॅरामीटर आयटम	तपशील
कार्यरत दबाव श्रेणी	अंतर्गत पायलट: 0.2~0.9 MPa बाह्य पायलट: -101.2 kPa ~ 0.9 MPa
सभोवतालचे आणि द्रव तापमान	-10°C ~ +50°C (नॉन-फ्रीझिंग वातावरण)
प्रतिसाद वेळ	≤ ३० मिसे
कमाल ऑपरेटिंग वारंवारता	5 Hz
संरक्षण ग्रेड	धूळ-पुरावा
शॉक / कंपन प्रतिकार	150 / 50 m/s²
पोर्ट आकार	VG342-04: 1/2" VG342-06: 3/4" VG342-10: 1"
प्रभावी क्रॉस-सेक्शनल क्षेत्र	04: 130 मिमी² 06: 190 मिमी² 10: 210 मिमी²

4. इलेक्ट्रिकल तपशील

4.1 रेटेड व्होल्टेज

• एसी व्होल्टेज: 100V, 110V, 200V, 220V, 240V (50/60Hz)

• डीसी व्होल्टेज: 12V, 24V

4.2 वीज वापर

• मानक डीसी: 4W

• कमी शक्ती (प्रकार Y): 1.8W

• दीर्घकालीन ऊर्जायुक्त (प्रकार ई): 1.8W

• एसी: इनरश 12.7VA / होल्डिंग 7.6VA

4.3 वायरिंग पद्धत

• जी प्रकार: डायरेक्ट आउटलेट वायरिंग

• डी प्रकार: DIN सॉकेट प्रकार (इंडिकेटर लाइट / ओव्हरव्होल्टेज संरक्षणासह पर्यायी)

5. मॉडेल कोडिंग नियम आणि व्याख्या

ठराविक मॉडेल उदाहरण: VG342-04G-1A

• VG342: 3-वे हाय-फ्लो पायलट-ऑपरेट पॉपेट सोलेनोइड वाल्वसाठी मालिका कोड

• पोर्ट साइज कोड: ०४=१/२", ०६=३/४", १०=१"

• वायरिंग प्रकार: G=डायरेक्ट आउटलेट, D=DIN सॉकेट

• व्होल्टेज कोड: 1=AC100V, 4=AC220V, 6=DC24V

• सर्किट मोड: A=सामान्यपणे बंद (NC), B=सामान्यपणे उघडे (NO), R=बाह्य पायलट

6. विशिष्ट अनुप्रयोग परिस्थिती

• व्हॅक्यूम सिस्टम नियंत्रण: व्हॅक्यूम सक्शन कप, व्हॅक्यूम जनरेटर आणि स्वयंचलित व्हॅक्यूम होल्डिंग आणि रिलीझ सर्किटसाठी योग्य.

• लार्ज-फ्लो वायवीय ॲक्ट्युएटर्स: जलद आणि शक्तिशाली वायवीय क्रिया लक्षात येण्यासाठी मोठ्या-बोअर सिलिंडर आणि वायवीय ग्रिपरसह जुळलेले.

• कमी आणि मायक्रो प्रेशर फ्लुइड सर्किट्स: कमी-दाब वायवीय आणि सूक्ष्म-दाब द्रव प्रवाह प्रणालीसाठी स्थिर नियंत्रण.

• मॅनिफोल्ड वाल्व सिस्टम: मल्टी-सर्किट इंटिग्रेटेड वायवीय प्रणालींसाठी मुख्य नियंत्रण वाल्व आणि निवड/वितरण झडप म्हणून वापरले जाते.

• उच्च-वारंवारता ऊर्जा-बचत उपकरणे: स्वयंचलित उपकरणांसाठी योग्य ज्यांना वारंवार ऑन-ऑफ क्रिया आणि दीर्घकालीन ऊर्जा-बचत ऑपरेशनची आवश्यकता असते.

एका वाक्याचा सारांश

SOLH VG342 मालिका 3-वे पायलट-ऑपरेट केलेले सोलेनोइड वाल्व समाकलित करतेमोठा प्रवाह, व्हॅक्यूम सुसंगतता, कमी उर्जा वापर आणि मल्टी-मोड स्विच करण्यायोग्य कार्ये, व्हॅक्यूम सिस्टम, मोठ्या-प्रवाह वायवीय सर्किट्स आणि उच्च-फ्रिक्वेंसी स्वयंचलित उपकरणांसाठी उच्च-कार्यक्षमता, ऊर्जा-बचत आणि अष्टपैलू कोर कंट्रोल व्हॉल्व्ह आहे.
