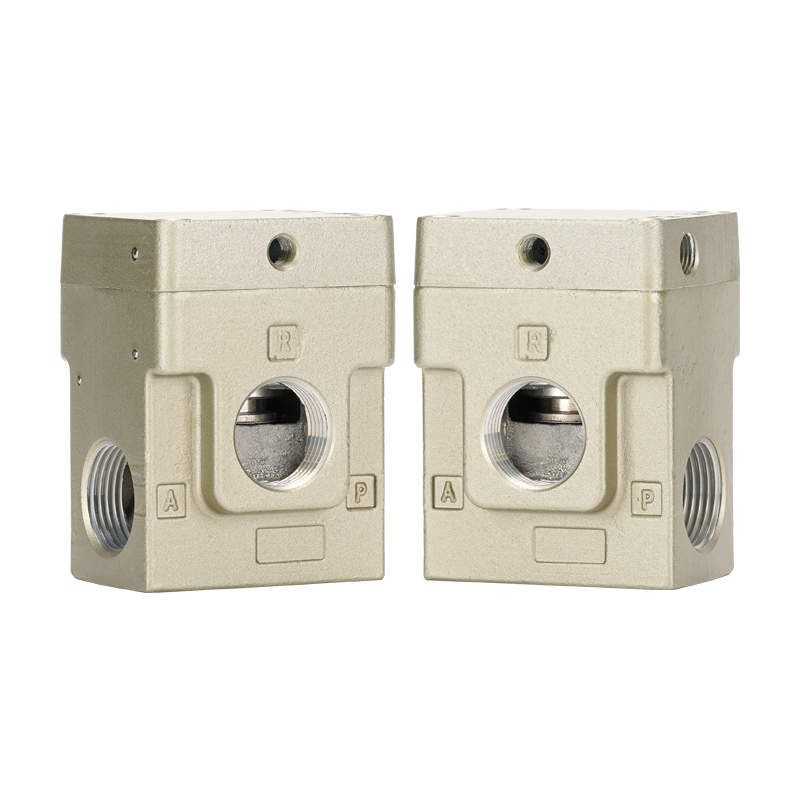

VEX1 मालिका उच्च प्रवाह 3-वे रिलीफ प्रेशर रेग्युलेटर

ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

उत्पादन स्थिती

     VEX1 मालिका रिचज टेक्नॉलॉजीद्वारे SOLH अंतर्गत विकसित केलेली उच्च-प्रवाह, उच्च-परिशुद्धता 3-वे रिलीफ टाईप प्रेशर रेग्युलेटर आहे. हेवी-ड्यूटी न्यूमॅटिक सर्किट्ससाठी स्थिर स्थिर दाब देखभाल, जलद एक्झॉस्ट आणि दोन/मल्टी-स्टेज प्रेशर रेग्युलेशनमध्ये माहिर आहे. हे उच्च-दाब हवेच्या टाक्या, उच्च-आवाज उडवणारे आणि मोठ्या-बोअर उच्च-पॉवर सिलेंडर ड्राइव्ह उपकरणांसाठी मुख्य प्रवाहातील दाब नियंत्रण उपाय आहे.

मुख्य उत्पादन वैशिष्ट्ये

1. अति-उच्च प्रवाह क्षमता (मुख्य स्पर्धात्मक फायदा)

     -- पारंपारिक डायाफ्राम डिझाइनऐवजी संतुलित पॉपेट स्पूल रचना स्वीकारते, ज्यामध्ये मोठे ओपनिंग स्ट्रोक आणि अल्ट्रा-लो प्रवाह प्रतिरोधकता आहे.

     -- तात्काळ जड हवा पुरवठा मागणीला समर्थन देण्यासाठी सामान्य AR मालिका नियामकांपेक्षा 3~ 5 पट जास्त प्रवाह दर प्रदान करते.

     -- वेगवान दाब आराम, स्थिर पाठीचा दाब आणि दाब चढउतार प्रभावीपणे दाबण्यासाठी मोठ्या आकाराच्या ओव्हरफ्लो एक्झॉस्ट पोर्टसह सुसज्ज.

2. उच्च परिशुद्धता दाब स्थिरीकरण

     -- हिस्टेरेसिस ≤ ०.०३ एमपीए

     -- पुनरावृत्तीक्षमता ≤ 0.01 MPa

     -- संवेदनशीलता ≤ 0.01 MPa किमान दाब उतार-चढ़ाव, अचूक स्थिर दाब आणि स्थिर प्रवाह कार्य परिस्थितीसाठी पूर्णपणे योग्य.

3. दोन पर्यायी नियंत्रण मोड

     -- एअर पायलट प्रकार (VEX1□00): बाह्य वायवीय सिग्नल P1 द्वारे चालविलेले, रिमोट कंट्रोल, स्फोट-प्रूफ कार्यशाळा आणि मल्टी-पॉइंट प्रेशर स्विचिंग सिस्टमला लागू.

     -- बाह्य सोलेनॉइड पायलट प्रकार (VEX1□00+G): स्वयंचलित विद्युत दाब स्विचिंगची जाणीव करण्यासाठी DC24V / AC220V पर्यायांसह अंतर्भूत अंगभूत पायलट सोलनॉइड कॉइल.

4. रुंद समायोज्य दाब श्रेणी आणि उच्च दाब प्रतिरोध

     -- कमाल इनलेट वर्किंग प्रेशर: 1.0 MPa

     -- ॲडजस्टेबल सेट प्रेशर रेंज: एअर पायलट आवृत्ती: 0.05 ~ 0.9 MPa सोलेनोइड पायलट आवृत्ती: 0.05 ~ 0.7 MPa5. वापरकर्ता-अनुकूल ऑपरेशन आणि विस्तृत तापमान अनुकूलन · कोन मर्यादांशिवाय विनामूल्य माउंटिंग अभिमुखता

     -- पूर्णपणे स्नेहन-मुक्त डिझाइन, तेल-मुक्त ड्राय एअर सर्किट्सशी सुसंगत

     -- ऑपरेटिंग तापमान श्रेणी: 0 ~ 50℃; एअर पायलट मॉडेल 0 ~ 60℃ पर्यंत विस्तारित, अँटी-कंडेन्सेशन कार्यप्रदर्शन

संपूर्ण तांत्रिक तपशील सारणी

मालिका मॉडेल वर्गीकरण

     -- VEX110□: लहान पोर्ट आकार (01 / 02)

     -- VEX120□: मध्यम-लहान पोर्ट आकार (02 / 03)

     -- VEX130□: मध्यम पोर्ट आकार (03 / 04 / 06 / 10)

     -- VEX170□: मोठे पोर्ट आकार (10 / 12)

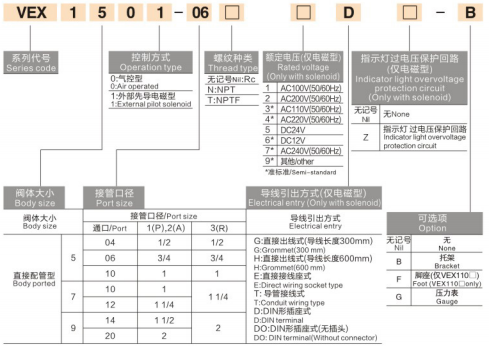

     -- VEX190□: अतिरिक्त-मोठे पोर्ट आकार (14 / 20)मॉडेल कोड उदाहरणVEX1300-03G36-4-01

     -- 130 = मध्यम बंदर मालिका

     -- 0 = एअर पायलट प्रकार (1 = सोलनॉइड पायलट प्रकार)

     -- 03 = 3/8" पोर्ट थ्रेड

     -- G36 = DC24V इंटिग्रेटेड पायलट सोलेनोइड (पर्यायी ऍक्सेसरी)

ठराविक अनुप्रयोग परिस्थिती

     -- जलद दाब स्थिरीकरण आणि मोठ्या एअर स्टोरेज टाक्यांसाठी जलद आराम

     --उच्च आवाजाची हवा उडवणारी उपकरणे: औद्योगिक धूळ काढणे, भाग कोरडे करणे आणि हवा शुद्धीकरण केंद्रे

     -- उच्च-शक्तीचे सिलिंडर आणि एअर मोटर्स: पाइपलाइनचा दाब कमी करण्यासाठी स्थिर मोठा प्रवाह ड्राइव्ह

     --टू-स्टेज / मल्टी-स्टेज प्रेशर कंट्रोल: वायवीय किंवा इलेक्ट्रिक सिग्नलद्वारे मल्टी-प्रेशर स्विचिंगसाठी सिंगल रेग्युलेटर

     -- बॅलन्स सर्किट्स आणि टेंशन कंट्रोल: फिल्म/वायर प्रोडक्शन, वायवीय बॅलन्सर उपकरणांसाठी सतत ताण

एका वाक्याचा सारांश

     SOLH VEX1 संतुलित poppet 3-वे एक्झॉस्ट रेग्युलेटर अल्ट्रा-हाय फ्लो क्षमता, 0.01MPa-लेव्हल उच्च अचूकता, अंगभूत रिलीफ एक्झॉस्ट फंक्शन आणि ड्युअल एअर/सोलेनॉइड पायलट कंट्रोल मोड, हेवी-ड्यूटी न्यूमॅटिक सिस्टमसाठी इष्टतम दाब नियंत्रण पर्याय म्हणून काम करते आणि जलद दाब स्थिरीकरण-संबंधित दबाव स्थिरीकरण आवश्यक आहे. स्विचिंग
