ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

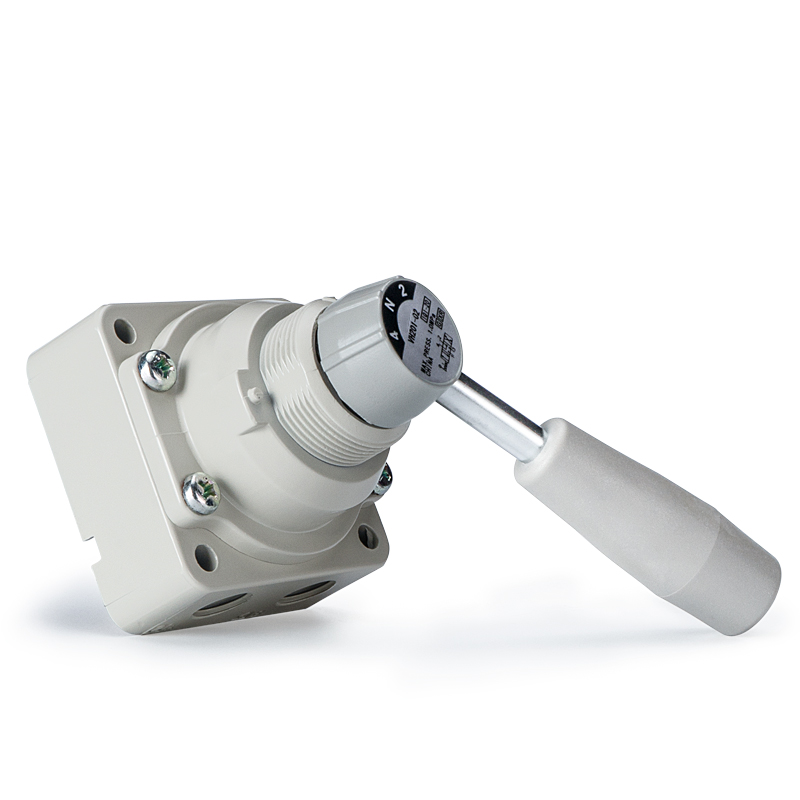

VH मालिका हा 4-वे मॅन्युअल रोटरी हँड व्हॉल्व्ह आहे जो एअर सर्किट्स स्विच करण्यासाठी 90° हँडल रोटेशनद्वारे ऑपरेट केला जातो. हे मॅन्युअल दिशा बदलणे, उपकरणे सुरू करणे, आणीबाणी थांबवणे आणि वायवीय प्रणालींमध्ये एअर सोर्स स्विचिंगसाठी मोठ्या प्रमाणावर वापरले जाते, ज्यामध्ये साधी यांत्रिक संरचना, स्थिर विश्वसनीयता आणि स्पष्ट दृश्य स्थितीचे संकेत आहेत.
-- वाल्व प्रकार: 4-वे मॅन्युअल रोटरी स्पूल वाल्व
--ऑपरेशन मोड: पोझिशन स्विचिंगसाठी 90° हँडल रोटेशन
-- पोर्ट व्याख्या: P सप्लाय इनलेट, A/B वर्किंग आउटपुट पोर्ट, R एक्झॉस्ट पोर्ट
-- तीन मानक केंद्र कार्ये:
1. केंद्र बंद (मॉडेल 200/210): सिलिंडरचा दाब राखण्यासाठी सर्व बंदरे केंद्रस्थानी बंद
2. केंद्र एक्झॉस्ट (मॉडेल 201/211): पूर्ण दाब सोडण्यासाठी एक्झॉस्टशी जोडलेले पोर्ट A आणि B
3. 2-स्थिती (मॉडेल 202/212): केंद्रस्थानी नाही, फक्त दोन राज्ये P→A / P→B
--सीलिंग स्ट्रक्चर: अल्ट्रा-लो अंतर्गत गळतीसह अचूक रोटरी स्पूल सील
-- माऊंटिंग पर्याय: साइड पाइपिंग / तळाशी पाइपिंग; पॅनेल माउंटिंग / डायरेक्ट वाल्व बॉडी माउंटिंग.
1. युनिव्हर्सल जनरल पॅरामीटर्स
-- लागू द्रव: संकुचित हवा
--प्रूफ प्रेशर: 1.5 MPa
-- कमाल ऑपरेटिंग प्रेशर: VH200/300/400: 1.0 MPa VH600: 0.7 MPa
-- सभोवतालचे आणि मध्यम तापमान: -5 ~ +60 ℃ (आयसिंगला परवानगी नाही)
-- ऑपरेशन रोटेशन एंगल: 90°
-- स्नेहन आवश्यकता: स्नेहन मुक्त; ISO VG32 टर्बाइन ऑइल स्नेहन पर्यायी
-- साहित्य: वाल्व बॉडी – झिंक मिश्र धातु / डाय-कास्ट ॲल्युमिनियम; हँडल - अभियांत्रिकी राळ
2. मालिका आकार आणि पोर्ट पॅरामीटर सारणी
|
मालिका कोड |
आरसी पोर्ट आकार |
केंद्र कार्य |
निव्वळ वजन |
| VH200/210 |
1/4" |
3-स्थिती केंद्र बंद |
0.38 किग्रॅ |
| VH201/211 |
1/4" |
3-स्थिती केंद्र एक्झॉस्ट |
0.38 किग्रॅ |
| VH202/212 |
1/4" |
2-पोझिशन नाही केंद्र |
0.38 किग्रॅ |
| VH300/310 |
३/८" |
3-स्थिती केंद्र बंद |
0.42 किलो |
| VH400/410 |
१/२", ३/४" |
3-स्थिती केंद्र बंद |
0.8-1.2 किलो |
| VH600 |
३/४", १" |
3-स्थिती केंद्र बंद |
2.0 किलो |

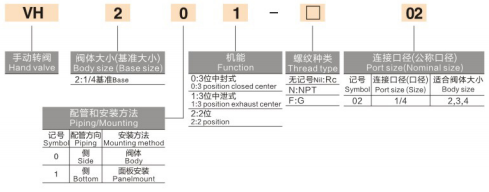

1. उदाहरण: VH210-02
-- VH: बेस सिरीज कोड
-- 2: आकार कोड (2=1/4", 3=3/8", 4=1/2", 6=1")
-- 1: पाइपिंग लेआउट (0 = साइड पोर्ट, 1 = तळाचा पोर्ट)
--0: केंद्र कार्य (0=मध्य बंद, 1=मध्यभागी एक्झॉस्ट, 2=2-स्थिती)
-- 02: पोर्ट साइज कोड (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")
2. लोकप्रिय मानक मॉडेल
-- VH210-02: 1/4", तळाशी पाइपिंग, 3-स्थिती केंद्र बंद (सर्वाधिक प्रमाणात वापरलेले)
-- VH200-02: 1/4", साइड पाइपिंग, 3-स्थिती केंद्र बंद
-- VH201-02: 1/4", साइड पाइपिंग, 3-पोझिशन सेंटर एक्झॉस्ट
-- VH310-03: 3/8", तळाशी पाइपिंग, 3-स्थिती केंद्र बंद
1. बिल्ट-इन पोझिशन लॉकसह अंतर्ज्ञानी ऑपरेशन
स्पष्टपणे दृश्यमान स्विच स्थितीसह 90° रोटरी हँडल; इंटिग्रेटेड मेकॅनिकल पोझिशनिंग लॉक अपघाती गैरकारभार टाळते.
2. विविध कामकाजाच्या परिस्थितीसाठी तीन केंद्र कार्य पर्याय
-- केंद्र बंद (200/210): उपकरणे बंद असताना सिलेंडर क्लॅम्पिंग प्रेशर कायम ठेवा
-- सेंटर एक्झॉस्ट (201/211): सुरक्षित दबाव आराम आणि देखभालीसाठी संपूर्ण प्रणाली व्हेंटिंग
-- 2-पोझिशन (202/212): इंटरमीडिएट होल्ड पोझिशनशिवाय साधे द्विदिशात्मक स्विचिंग
3. अत्यंत लवचिक मल्टी-माउंट डिझाइन
दोन्ही बाजूंच्या पाइपिंग आणि तळाशी पाइपिंग लेआउटला समर्थन देते; दोन इंस्टॉलेशन पद्धती उपलब्ध आहेत: पॅनेल फ्लश माउंटिंग किंवा डायरेक्ट व्हॉल्व्ह बॉडी फिक्सिंग.
4. मजबूत दीर्घ सेवा जीवन आणि देखभाल-मुक्त
उत्कृष्ट धूळ आणि दूषित प्रतिकारासह टिकाऊ रोटरी सीलिंग संरचना; नियमित स्नेहन किंवा देखभाल आवश्यक नाही.
-- वायवीय सिलेंडर्ससाठी मॅन्युअल द्विदिशात्मक स्विचिंग
-- तात्पुरते मॅन्युअल नियंत्रण, उपकरणे सुरू करताना आणि देखभाल करताना दाब बाहेर काढणे
-- इमर्जन्सी स्टॉप आयसोलेशन आणि मशीन सेफ्टी इंटरलॉकसाठी एअर सोर्स कट ऑफ
-- अर्ध-स्वयंचलित उत्पादन उपकरणांसाठी मॅन्युअल ट्रिगर स्टेशन
-- वायवीय सर्किट प्रात्यक्षिक आणि मूलभूत नियंत्रण शिकवण्याची चाचणी बेंच
SOLH VH 4-वे मॅन्युअल रोटरी हँड व्हॉल्व्हमध्ये 90° रोटरी ऑपरेशन, तीन अदलाबदल करण्यायोग्य केंद्र फंक्शन्स, साइड/बॉटम पाइपिंग पर्याय आणि ड्युअल पॅनल/व्हॉल्व्ह माउंटिंग पद्धती, मॅन्युअल वायवीय स्विचिंगसाठी मानक सार्वत्रिक घटक म्हणून काम करणे, ऑन-साइट कमिशनिंग आणि सुरक्षा एअर सर्किट आहे.
