VM2 (VM200) मालिका मध्यम 2/3 पोर्ट मेकॅनिकल पॉपेट वाल्व

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन स्थिती

     VM2 (VM200) मालिका मध्यम आकाराचा 2/3 पोर्ट मेकॅनिकल पॉपेट व्हॉल्व्ह आहे जो SMC मानक मॉडेलसह पूर्णपणे बदलू शकतो. विश्वासार्ह पॉपेट सीलिंग बांधकामाचा अवलंब करून, यात उल्लेखनीय उच्च प्रवाह क्षमता (Cv≈0.87), युनिव्हर्सल Rc1/4 मानक पोर्ट, मजबूत औद्योगिक बांधणी आणि संपूर्ण अदलाबदल करण्यायोग्य ॲक्ट्युएटर हेड्स आहेत. स्ट्रोक लिमिट डिटेक्शन, मॅन्युअल ऑपरेशन आणि सर्व प्रकारच्या ऑटोमेटेड मशिनरीवरील एअर सर्किट स्विचिंगसाठी हा मुख्य प्रवाहातील यांत्रिक नियंत्रण वाल्व आहे.

मुख्य तांत्रिक तपशील

  1 मूलभूत पॅरामीटर्स

     -- मालिका कोड: VM200 (लहान नाव VM2)

     -- सर्किट प्रकार: 2-पोर्ट (VM22x), 3-पोर्ट (VM23x, सामान्यतः बंद NC मानक म्हणून)

     -- रचना: उत्कृष्ट सीलिंग आणि दीर्घ सेवा आयुष्यासह थेट अभिनय पॉपपेट प्रकार

     -- लागू द्रव: संकुचित हवा, अक्रिय वायू

     -- ऑपरेटिंग प्रेशर रेंज: 0 ~ 1.0 MPa (व्हॅक्यूम असंगत)

     -- सभोवतालचे आणि मध्यम तापमान: -5 ~ +60 ℃ (आयसिंगला परवानगी नाही)

     -- पोर्ट थ्रेड: Rc1/4 (02); पर्यायी NPT1/4 (N02), G1/4 (F02)

     -- प्रवाह कार्यप्रदर्शन: प्रभावी विभागीय क्षेत्र 19 मिमी², Cv = 0.87

     -- निव्वळ वजन: मानक मॉडेल 90 ग्रॅम

     -- पाइपिंग लेआउट: साइड पोर्ट (01), तळ पोर्ट (00)

     -- स्नेहन आवश्यकता: स्नेहन मुक्त; ISO VG32 टर्बाइन ऑइल स्नेहन पर्यायी

  2. एकूण बाह्य परिमाणे (मिमी)

     -- साइड पोर्ट आवृत्ती: 17 × 44 × 25

     -- तळ पोर्ट आवृत्ती: 17 × 44 × 30

सर्किट डेफिनिशन आणि वर्किंग लॉजिक (3-पोर्ट / 2-पोर्ट)

  1. 3-पोर्ट मॉडेल (VM23x, सर्वाधिक वापरलेले)

     -- पोर्ट 1(P): मुख्य एअर सप्लाय इनलेट

     -- पोर्ट 2(A): नियंत्रण सिग्नल आउटपुट

     -- पोर्ट 3(आर): एक्झॉस्ट पोर्ट

     -- NC साधारणपणे बंद केलेले तर्क: अप्रचलित → P A पासून कट ऑफ, A R ला जोडलेले आहे; क्रिया केल्यानंतर → P A ला जोडतो, A एक्झॉस्ट R कापतो

  2. 2-पोर्ट मॉडेल (VM22x)

     -- पोर्ट 1(P): फ्लुइड इनपुट

     -- पोर्ट 2(A): नियंत्रण आउटपुट

     --सामान्यपणे बंद: दाबल्यावर एअर चॅनल उघडते, रिलीझ झाल्यानंतर लगेच बंद होते

पूर्ण अदलाबदल करण्यायोग्य ॲक्ट्युएटर हेड पोर्टफोलिओ

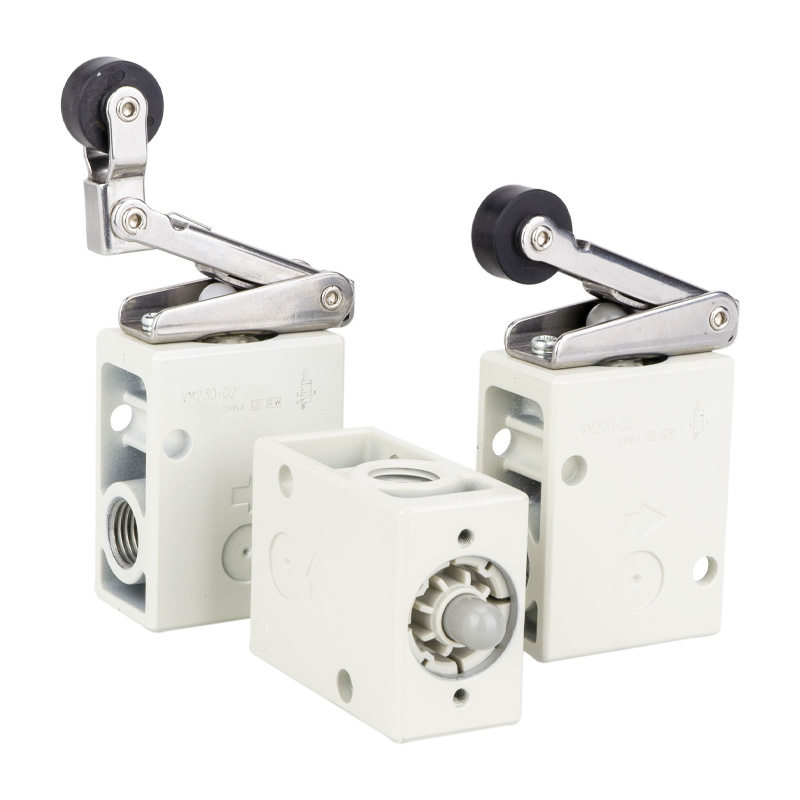

 1. रोलर लीव्हर प्रकार (स्ट्रोक मर्यादा शोधण्यासाठी, सर्वाधिक लोकप्रिय)

     -- VM231/221: मानक POM प्लास्टिक रोलर लीव्हर

     -- VM231S/221S: हेवी-ड्यूटी घर्षण-प्रतिरोधक कामाच्या परिस्थितीसाठी कठोर स्टील रोलर

     -- VM233/223: वन-वे अँटी-रीबाउंड रोलर लीव्हर

  2. सरळ प्लंगर प्रकार

     VM230/220: मानक सरळ पुश प्लंगर

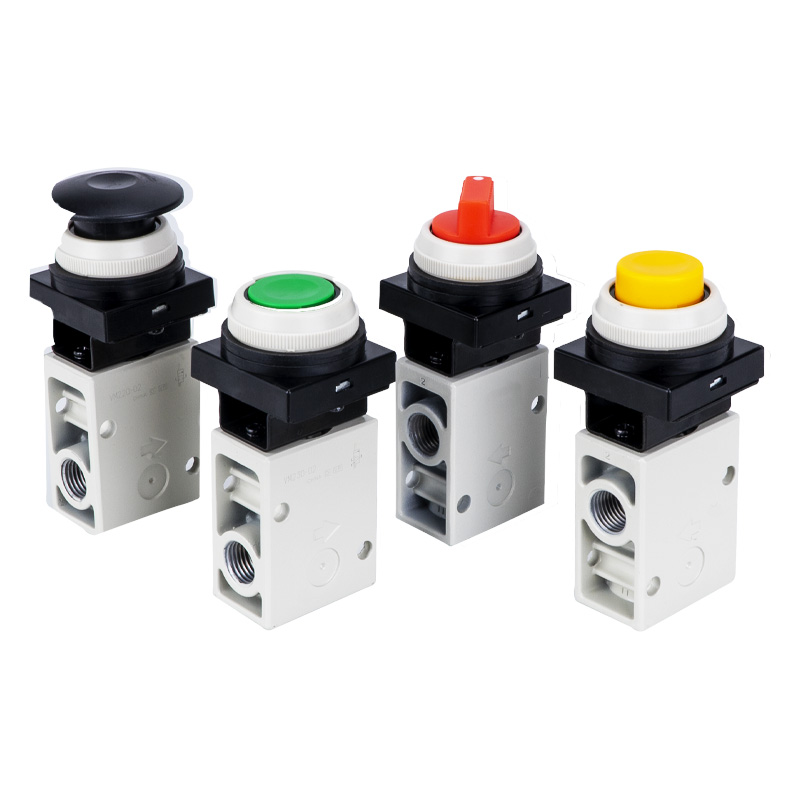

3. पुशबटन प्रकार (मॅन्युअल जॉग ऑपरेशनसाठी)

     -- VM232/222: फ्लॅट स्टँडर्ड पुशबटन

     -- VM232Y/222Y: आपत्कालीन थांबण्यासाठी उच्च-दृश्यमानता पिवळे मशरूम हेड

     -- VM232G/222G: ग्रीन इंडिकेटर पुशबटण

 4. पर्यायी स्पेशल ॲक्ट्युएटर्स

     हिंज लीव्हर, टॉगल लीव्हर, लॉक करण्यायोग्य रोटरी नॉब, द्विदिशात्मक लीव्हर आणि इतर सानुकूलित ट्रिगर हेड

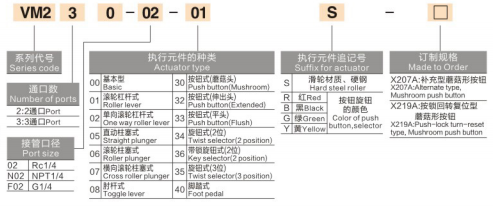

 मॉडेल कोड स्पष्टीकरण

   1. (उदाहरण: VM231-02-01S)

     -- VM231: 3-पोर्ट सर्किट + रोलर लीव्हर ॲक्ट्युएटर

     -- ०२: पोर्ट थ्रेड आकार (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: साइड पोर्ट लेआउट (00 = तळ पोर्ट लेआउट)

     -- S: कठोर स्टील रोलर (कोणताही प्रत्यय नाही = मानक POM रोलर)

     -- रंग प्रत्यय: A=मानक काळा; Y = पिवळा मशरूम; G=हिरवे बटण

  2. सामान्य मानक मॉडेल

     -- VM231-02-01A: 3-पोर्ट, POM रोलर, Rc1/4, साइड पोर्ट (सार्वत्रिक सामान्य-उद्देश मॉडेल)

     -- VM231S-02-01A: 3-पोर्ट, कठोर स्टील रोलर, Rc1/4, साइड पोर्ट (जड ओरखडे-प्रतिरोधक कामाची परिस्थिती)

     -- VM230-02-00A: 3-पोर्ट, स्ट्रेट प्लंजर, बॉटम पोर्ट

     -- VM232Y-02-01A: 3-पोर्ट, पिवळे मशरूम आपत्कालीन स्टॉप बटण, साइड पोर्ट

मुख्य उत्पादन फायदे

     --मध्यम उच्च प्रवाह कार्यप्रदर्शन: Cv=0.87, मिनी VM1 (Cv=0.11) पेक्षा जवळजवळ 8 पट जास्त प्रवाह क्षमता, मध्यम-प्रवाह वायवीय सर्किटशी उत्तम प्रकारे जुळणारे

     -- युनिव्हर्सल Rc1/4 पोर्ट: उत्कृष्ट क्रॉस-मॉडेल अनुकूलतेसह ऑटोमेशन उपकरणांसाठी मानक मुख्य प्रवाहातील धागा आकार

     -- विश्वासार्ह पॉपपेट सीलिंग: चांगली हवा घट्टपणा, धूळ दूषित प्रतिकार, जलद प्रतिसाद आणि विस्तारित सेवा आयुष्य

     -- ड्युअल पाइपिंग लेआउट समर्थन: लवचिक दाट पॅनेल स्थापना लेआउटसाठी बाजू आणि तळ पोर्ट पर्याय

     -- संपूर्ण ॲक्ट्युएटर कव्हरेज: रोलर लीव्हर, प्लंगर, फ्लॅट बटण आणि मशरूम हेड यांत्रिक मर्यादा, मॅन्युअल जॉग आणि आणीबाणीच्या सर्व परिस्थितींना कव्हर करण्यासाठी उपलब्ध

     -- हेवी-ड्यूटी मजबूत बांधकाम: मेटल वाल्व बॉडी; कठोर औद्योगिक सतत ऑपरेशनसाठी एस प्रत्यय कठोर स्टील रोलर पर्यायी

     -- स्नेहन-मुक्त डिझाइन: कमी देखभाल वर्कलोड, स्वच्छ आणि इको-फ्रेंडली एअर सर्किट ऑपरेशन

ठराविक अनुप्रयोग परिस्थिती

     -- इक्विपमेंट स्ट्रोक लिमिट सेन्सिंग: रोलर लीव्हर ॲक्ट्युएटरसह सिलेंडर / स्लाइड टेबल पूर्ण स्थिती ओळख

     -- मॅन्युअल जॉग कंट्रोल: ऑन-साइट मशीन चालू करणे आणि पुशबटनद्वारे पॅनेल ऑपरेशन

     -- सुरक्षितता आणीबाणी इंटरलॉक: वेगवान एअर सर्किट कट ऑफसाठी पिवळे मशरूम हेड

     -- जिग आणि फिक्स्चर स्विचिंग: क्लॅम्प / अनक्लॅम्प वायवीय लूप नियंत्रण

     -- स्वयंचलित उत्पादन लाइन: वर्कस्टेशन पोझिशन सिग्नल आणि मेकॅनिकल सेफ्टी इंटरलॉक सर्किट्स

     -- पॅकेजिंग, टेक्सटाईल आणि प्रिंटिंग मशिनरी: उच्च-फ्रिक्वेंसी मेकॅनिकल ट्रिगर कंट्रोल लूप

निवड तुलना: VM1 VS VM2 द्रुत संदर्भ सारणी

एका वाक्याचा सारांश

     SOLH VM2 मध्यम-आकाराचे यांत्रिक पॉपपेट व्हॉल्व्ह युनिव्हर्सल Rc1/4 पोर्ट, Cv=0.87 उच्च प्रवाह क्षमता, पूर्ण श्रेणी अदलाबदल करण्यायोग्य ॲक्ट्युएटर आणि ड्युअल साइड/बॉटम पाइपिंग पर्यायांसह सुसज्ज आहे, जे सर्व औद्योगिक ऑटोमेशन न्युचिंग सर्किट्ससाठी मानक मुख्य प्रवाहातील यांत्रिक नियंत्रण वाल्व म्हणून कार्य करते.
