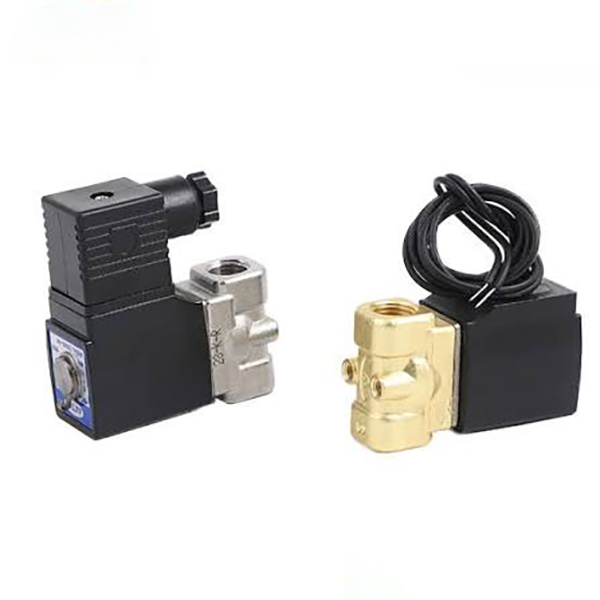

2S मालिका 2/2 मार्ग द्रव सोलनॉइड वाल्व (डायरेक्ट-ॲक्टिंग + पायलट-ऑपरेटेड)

ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

उत्पादन विहंगावलोकन

  1. SOLH 2S शृंखला 2/2-मार्गाने सामान्यपणे बंद केलेले फ्लुइड शट-ऑफ सोलेनोइड वाल्व्ह आहेत, दोन पूर्ण उत्पादन ओळींमध्ये विभागलेले आहेत:

     -- डायरेक्ट-ॲक्टिंग 2S (030 / 050 लहान छिद्र मालिका)

     -- पायलट-ऑपरेटेड 2S (150 ~ 500 मोठी छिद्र मालिका)

  2. स्वच्छ पाणी, संकुचित हवा, वंगण तेल, कूलिंग कटिंग फ्लुइड आणि कमकुवत संक्षारक द्रव पाइपलाइनच्या स्वयंचलित चालू/बंद नियंत्रणासाठी डिझाइन केलेले. लीक-प्रूफ सीलिंगसह कॉम्पॅक्ट इंटिग्रेटेड स्ट्रक्चर; कॉइल्स दीर्घकालीन सतत ऊर्जा निर्माण करण्यास समर्थन देतात.

     -- डायरेक्ट-ॲक्टिंग प्रकार: 0MPa शून्य डिफरेंशियल प्रेशर अंतर्गत पूर्ण उघडणे, कमी दाबाच्या सूक्ष्म-द्रव शाखांसाठी आदर्श

     -- पायलट-चालित प्रकार: मोठ्या पाईप आकाराच्या मुख्य पुरवठा पाइपलाइनसाठी मोठा बोर आणि उच्च प्रवाह क्षमता

  3. मशीन टूल कूलिंग सर्किट्स, क्लिनिंग स्प्रे लाइन्स, एअर कॉम्प्रेसर ड्रेन सिस्टम, वॉटर ट्रीटमेंट इक्विपमेंट, फूड पॅकेजिंग फ्लुइड ऑटोमेशनसह मोठ्या प्रमाणावर जुळले.

दोन उत्पादन ओळी पूर्ण वर्गीकरण: डायरेक्ट-ॲक्टिंग एनसी व्हीएस पायलट-ऑपरेटेड एनसी

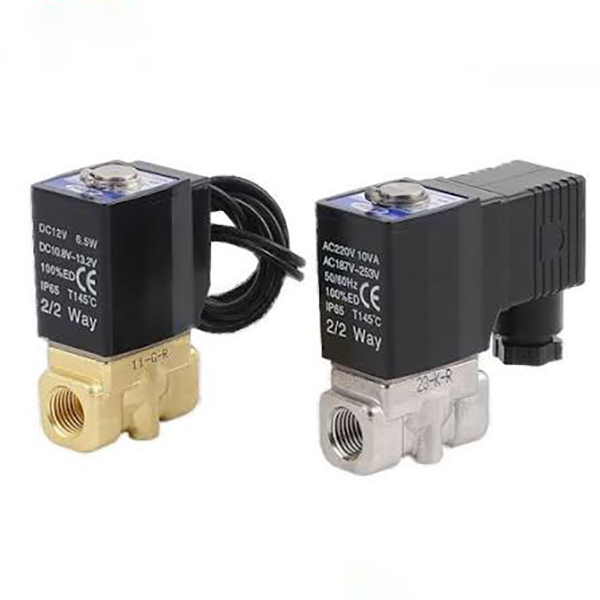

 1. 2S थेट-अभिनय सामान्यपणे बंद (मॉडेल उदाहरण: 2S-L030-08)

     --कामाचे तत्व:सहाय्यक पायलट एअर चेंबर नाही; इलेक्ट्रोमॅग्नेटिक कॉइल वाल्व सीट उघडण्यासाठी/बंद करण्यासाठी आर्मेचर स्टेमला थेट खेचते. 0MPa शून्य पाणी/हवेच्या दाबाखाली देखील पूर्णपणे उघडा.

        * पॉवर ऑफ: पाइपलाइन द्रवपदार्थ पूर्णपणे कापण्यासाठी स्प्रिंग प्रेस सील करते；

        * पॉवर ऑन: फ्लुइड पॅसेजसाठी वाल्व्ह पोर्ट उघडण्यासाठी कॉइल आर्मेचरला वरच्या दिशेने खेचते

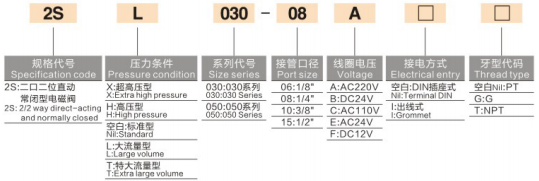

    -- संपूर्ण मॉडेल कोडिंग नियम:2S - दाब प्रत्यय - आकार मालिका - पोर्ट थ्रेड - कॉइल व्होल्टेज - वायरिंग प्रकार - थ्रेड मानक

        * 2S: थेट-अभिनय 2/2 मार्ग NC सोलेनोइड वाल्व

        * प्रेशर ग्रेड प्रत्यय: रिक्त=मानक / L=मोठा प्रवाह / T=अतिरिक्त मोठा प्रवाह / H=उच्च दाब / X=अतिरिक्त उच्च दाब

        * आकार मालिका: 030 (मिनी), 050 (मध्यम लहान)

        * पोर्ट कोड: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * व्होल्टेज कोड: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * वायरिंग: ब्लँक=डीआयएन प्लग सॉकेट, I=केबल वायर लीड प्रकार

        * थ्रेड: रिक्त=PT टेपर थ्रेड, G=G समांतर BSPP, T=NPT अमेरिकन धागा

     --मुख्य फायदे:

        *झिरो डिफरेंशियल प्रेशर स्टार्टअप, किमान ऑपरेटिंग प्रेशर मर्यादा नाही, मायक्रो लो-प्रेशर फ्लुइड सर्किट्ससाठी स्थिर ऑपरेशन

        * अल्ट्रा-कॉम्पॅक्ट बॉडी, गुरुत्वाकर्षण प्रतिबंधाशिवाय अनियंत्रित माउंटिंग अँगल

        * जलद ऑन-ऑफ स्विचिंग सायकलसाठी मिलिसेकंद जलद प्रतिसाद

     -- अर्ज परिस्थिती:

       लहान CNC मशीन टूल कूलिंग ऑइल स्प्रे, मिनी वॉशिंग मशीन मायक्रो स्प्रे, 3C उपकरण मायक्रो एअर/वॉटर कट-ऑफ, व्हॅक्यूम सहाय्यक पाणीपुरवठा, लहान शाखा पाइपलाइन (G1/8 ~ G1/2).

  2. 2S पायलट-ऑपरेटेड सामान्यपणे बंद मालिका

     --कामाचे तत्व:अंगभूत लघु पायलट नियंत्रण छिद्र; मुख्य डायाफ्राम/स्पूल उचलण्यासाठी मध्यम पाइपलाइन दाबावर अवलंबून असते. पूर्ण उघडण्यासाठी किमान 0.05MPa विभेदक दाब आवश्यक आहे. कॉइल कमी पॉवर वापरासह फक्त लहान पायलट ब्लीड होल नियंत्रित करते.

        * पॉवर ऑफ: पायलट होल सील केलेले, अपस्ट्रीम दाब पाइपलाइन बंद करण्यासाठी मुख्य सील दाबते

        * पॉवर ऑन: पायलट चेंबर प्रेशर रक्तस्त्राव, मध्यम दाब उच्च-वॉल्यूम द्रव प्रवाहासाठी मुख्य स्पूल उचलतो; कमाल छिद्र आकार Φ50 (G2 इंच) पर्यंत

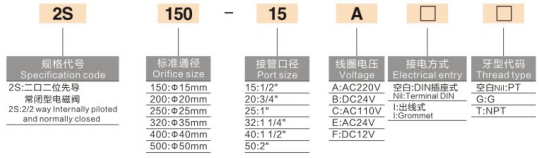

     -- संपूर्ण मॉडेल कोडिंग नियम:2S - छिद्र आकार - पोर्ट थ्रेड - कॉइल व्होल्टेज - वायरिंग प्रकार - थ्रेड मानक

        * 2S: पायलट-ऑपरेट केलेले 2/2 मार्ग NC सोलेनोइड वाल्व

        * छिद्र फ्रेम आकार: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * पोर्ट कोड: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * व्होल्टेज / वायरिंग / थ्रेड कोड थेट-अभिनय प्रकारांशी पूर्णपणे सुसंगत

    --मुख्य फायदे:

        * मोठा सरळ बोअर, अति-उच्च प्रवाह दर, संपूर्ण-लाइन केंद्रीकृत पाणी/हवा पुरवठा मुख्यांसाठी पाइपलाइनचा किमान दाब कमी

        * लहान कमी-वॅटेज कॉइल मोठ्या बोअर व्हॉल्व्ह बॉडी चालवते, कमी उष्णता निर्माण करते, 24 तास नॉन-स्टॉप सतत ऑपरेशनसाठी योग्य

        * रुंद प्रवाह वाहिनी अडवणे सोपे नाही, किरकोळ निलंबित अशुद्धता असलेल्या औद्योगिक अभिसरण थंड पाण्याशी सुसंगत

     --अर्ज परिस्थिती:

        एअर कंप्रेसर मेन इनटेक/ड्रेन पाइपलाइन, मोठ्या असेंबली लाइन स्प्रे क्लीनिंग मेन वॉटर सर्किट्स, बल्क वॉटर ट्रीटमेंट हेडर पाईप्स, स्टॅम्पिंग इक्विपमेंट कूलिंग मेन ऑइल लाइन्स, हेवी-ड्यूटी औद्योगिक पाणी पुरवठा प्रणाली.

युनिव्हर्सल सामायिक उत्पादन वैशिष्ट्ये (थेट + पायलट ऑपरेटेड)

  १. मानक सामान्यपणे बंद (NC) फंक्शन फॅक्टरी डीफॉल्ट

     पॉवर कट झाल्यावर ऑटो शट-ऑफ, उच्च प्रणाली सुरक्षिततेसाठी उपकरणे बंद करताना द्रव ओव्हरफ्लो आणि गळती प्रतिबंधित करते.

  2. एकाधिक पर्यायी सील साहित्य

     -- मानक NBR नायट्रिल रबर: पाणी, हवा, वंगण तेलासाठी सार्वत्रिक

     --पर्यायी EPDM इथिलीन प्रोपीलीन: आम्ल/क्षार प्रतिरोधक, गरम पाणी आणि अन्न-दर्जाचे स्वच्छ द्रव समर्पित

  3. टिकाऊ उच्च-तापमान कमी-पॉवर कॉइल

     उष्णता-प्रतिरोधक इन्सुलेशन कॉइल दीर्घ निरंतर ऊर्जा, अँटी-बर्न स्थिर इन्सुलेशनसाठी; लवचिक कॅबिनेट लेआउटसाठी ड्युअल वायरिंग पर्याय (डीआयएन सॉकेट / वायर लीड).

  4. निर्यातीसाठी अनेक आंतरराष्ट्रीय धागा मानके

     पीटी ब्रिटीश टेपर, जी बीएसपी समांतर, एनपीटी अमेरिकन थ्रेड पर्यायी, देशांतर्गत ऑटोमेशन आणि परदेशी उत्पादन लाइनशी सुसंगत.

  5. पूर्ण दाब श्रेणीबद्ध सानुकूलन

     थेट-अभिनय मालिका मानक / मोठ्या प्रवाह / उच्च / अतिरिक्त-उच्च दाब सानुकूलनास समर्थन देते; मानक औद्योगिक द्रव दाब 0.05~1.0MPa साठी मूळ रेट केलेली पायलट मालिका.

  6. गुरुत्वाकर्षण मुक्त युनिव्हर्सल माउंटिंग

     उभ्या, क्षैतिज किंवा उलटे स्थापित केले जाऊ शकतात, अरुंद इलेक्ट्रिकल कॅबिनेट अंतर्गत लेआउट फिट.

युनिफाइड जनरल टेक्निकल स्पेसिफिकेशन टेबल

डायरेक्ट व्ही.एस. पायलट संचालित पूर्ण निवड तुलना सारणी

खंडित ठराविक अनुप्रयोग परिस्थिती

  1. थेट-अभिनय एनसी अर्ज श्रेणी

     -- लहान CNC मशीन टूल्ससाठी सिंगल-पॉइंट कूलिंग ऑइल इंजेक्शन आणि मायक्रो स्प्रे

     -- 3C ऑटोमेशन उपकरणांसाठी व्हॅक्यूम सहायक पाणी पुरवठा आणि मिनी एअर सर्किट चालू/बंद

     -- लहान अल्ट्रासोनिक क्लिनिंग मशीन, लॅब मायक्रो फ्लुइड कंट्रोल लूप

     -- उपकरणे देखभाल शाखा, लहान फिक्स्चरसाठी सिंगल-पॉइंट वॉटर/गॅस स्विच

  2.पायलट-ऑपरेटेड एनसी ऍप्लिकेशन श्रेणी

     -- एअर कंप्रेसर पूर्ण मशीन ड्रेन आणि मुख्य एअर पाइपलाइन बंद

     -- मोठ्या असेंब्ली लाइन स्प्रे क्लीनिंग उपकरणांसाठी मुख्य वॉटर सर्किट कंट्रोल

     -- बल्क वॉटर ट्रीटमेंट उपकरणे आणि हाय-फ्लो फिरणारे कूलिंग हेडर पाईप्स

     --फूड पॅकेजिंग, रासायनिक उपकरणे मोठ्या बोअर फ्लुइड मेन शट-ऑफ वाल्व्ह

मुख्य निवड निर्णय नियम

     -- पाइपलाइन स्थिर दाब ＜0.05MPa, मधूनमधून सूक्ष्म द्रव पुरवठा → थेट-अभिनय 2S निवडणे आवश्यक आहे

     -- पाईप आकार ≥G1/2, उच्च-प्रवाह मुख्य शीर्षलेख, स्थिर दीर्घकालीन पाणी/हवेचा दाब → पायलट-ऑपरेटेड 2S निवडा

     --गरम पाणी, फूड-ग्रेड, कमकुवत ऍसिड/अल्कली माध्यम: ऑर्डर देताना EPDM सील निर्दिष्ट करा

     -- मशीन कंट्रोल कॅबिनेटमध्ये केंद्रीकृत वायरिंग: DIN सॉकेट वायरिंग प्रकाराला प्राधान्य द्या

     -- बाहेरील आर्द्र उपकरणे: वॉटरप्रूफ केबल ग्रंथीसह वायर लीड प्रकार निवडा

पूर्ण वायवीय आणि द्रव सर्किट सोल्यूशन्स जुळले

  1. लहान कूलिंग शाखा सर्किट

     -- AFC हवाई सेवा युनिट → 3V मालिका 3/2 solenoid वाल्व → PU ट्यूबिंग → 2S डायरेक्ट-ॲक्टिंग वाल्व (कूलिंग वॉटर लूप कंट्रोल)

  2. पूर्ण मशीन मेन वॉटर हेडर सर्किट

     -- पाण्याची टाकी / एअर कंप्रेसर मुख्य पाईप → 2S पायलट लार्ज बोर व्हॉल्व्ह → मल्टी-स्टेशन स्प्रे शाखा लाईन्स

  3. स्फोट-पुरावा द्रव कार्यशाळा सर्किट

     -- स्फोट-प्रूफ एअर सोर्स ट्रीटमेंट युनिट → 50-VPE स्फोट-प्रूफ 3-वे व्हॉल्व्ह + कस्टम स्फोट-प्रूफ कॉइल 2S पायलट वाल्व

एका वाक्याचा सारांश

     SOLH 2S मालिका 2/2 मार्ग सामान्यपणे बंद फ्लुइड सोलेनोइड व्हॉल्व्ह शून्य-दाब स्टार्टअप डायरेक्ट-ॲक्टिंग स्मॉल ओरिफिस मॉडेल आणि लो-पॉवर हाय-फ्लो पायलट-ऑपरेटेड मोठ्या बोर प्रकारात विभाजित होते, पर्यायी NBR/EPDM सीलसह, मल्टी-थ्रेड मल्टी-व्होल्टेज सुसंगतता, मोठ्या प्रमाणावर वापरले जाणारे ऑटोमॅटिक ऑइल-ऑफिस, वॉटर-ऑफ-ऑफिस, वॉटर ऑइल, ऑइल-ऑफ मशीनवर वापरले जाते. उपचार आणि अन्न पॅकेजिंग ऑटोमेशन उपकरणे.
