VM1 (VM100) मालिका मिनी 2/3 पोर्ट मेकॅनिकल पॉपेट वाल्व

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

 उत्पादन स्थिती

     VM1 (VM100) मालिका एक लघु 2/3 पोर्ट मेकॅनिकल पॉपेट वाल्व आहे जो SMC मूळ मॉडेल्ससह पूर्णपणे बदलू शकतो. हे अल्ट्रा-कॉम्पॅक्ट लाइटवेट बाह्यरेखा, व्हॅक्यूम आणि पॉझिटिव्ह प्रेशर कव्हर करणारी विस्तृत ऑपरेटिंग प्रेशर रेंज आणि मुबलक अदलाबदल करण्यायोग्य ॲक्ट्युएटर हेडसह विश्वसनीय पॉपपेट सीलिंग रचना स्वीकारते. उपकरणांची स्थिती शोधणे, स्ट्रोक लिमिट सेन्सिंग, मॅन्युअल जॉग ऑपरेशन आणि कॉम्पॅक्ट ऑटोमेटेड मशिनरीवरील लहान एअर सर्किट स्विचिंगसाठी मोठ्या प्रमाणावर वापरले जाते.

कोर तांत्रिक तपशील (VM100 / VM1 मालिका)

  1 मूलभूत पॅरामीटर्स

     -- सर्किट प्रकार: 2-पोर्ट (NC / NO), 3-पोर्ट (N.C. / N.O.)

     -- संरचना: घट्ट सीलिंग कामगिरीसह थेट अभिनय पॉपपेट प्रकार

     -- लागू द्रव: संकुचित हवा, अक्रिय वायू

     -- ऑपरेटिंग प्रेशर रेंज: -100kPa ~ 1.0MPa (व्हॅक्यूम कंपॅटिबल)

     -- सभोवतालचे आणि मध्यम तापमान: -5 ~ +60℃ (आंतरिक बर्फ नाही)

     -- पोर्ट थ्रेड आकार: M5, Rc1/8 (NPT1/8 आणि G1/8 पर्यायी)

     -- प्रवाह क्षमता: Cv=0.11, प्रभावी विभागीय क्षेत्र 2.5mm²

     -- नेट वेट: साइड पोर्ट व्हर्जन 60g, बॉटम पोर्ट व्हर्जन 67g (अल्ट्रा-लाइटवेट)

     -- पाइपिंग लेआउट पर्याय: साइड पोर्ट, तळ पोर्ट

     -- स्नेहन आवश्यकता: स्नेहन-मुक्त ऑपरेशन

  2. एकूण परिमाणे

     -- साइड पोर्ट मॉडेल: 11 × 36 × 16 मिमी

     -- तळ पोर्ट मॉडेल: 11 × 28 × 25 मिमी

 सर्किट डेफिनिशन आणि वर्किंग लॉजिक (3-पोर्ट / 2-पोर्ट)

   1. 3-पोर्ट प्रकार (VM13x, सर्वाधिक लोकप्रिय) · पोर्ट 1(P): एअर सप्लाय इनलेट

     -- पोर्ट 2(A): नियंत्रण आउटपुट

     -- पोर्ट 3(आर): एक्झॉस्ट पोर्ट

     -- सामान्यत: बंद NC: अप्रचलित → P A पासून कट ऑफ, A R ला जोडलेले

     -- सामान्यपणे उघडा NO: अप्रचलित → P A शी जोडलेले, A R वरून कट ऑफ

   2. 2-पोर्ट प्रकार (VM12x)

     -- पोर्ट 1(P): द्रव इनपुट

     -- पोर्ट 2(A): नियंत्रण आउटपुट

     --सामान्यत: बंद तर्क: दाबल्यावर एअर पॅसेज उघडतो, रिलीझ झाल्यानंतर कापला जातो

अदलाबदल करण्यायोग्य ॲक्ट्युएटर प्रमुखांची संपूर्ण श्रेणी

 1. बेसिक स्ट्रेट प्लंगर प्रकार

     -- VM130 / VM120: मानक 4.8mm स्ट्रोक प्लंगर

     -- VM130U / VM120U: लहान 2.5 मिमी स्ट्रोक प्लंगर

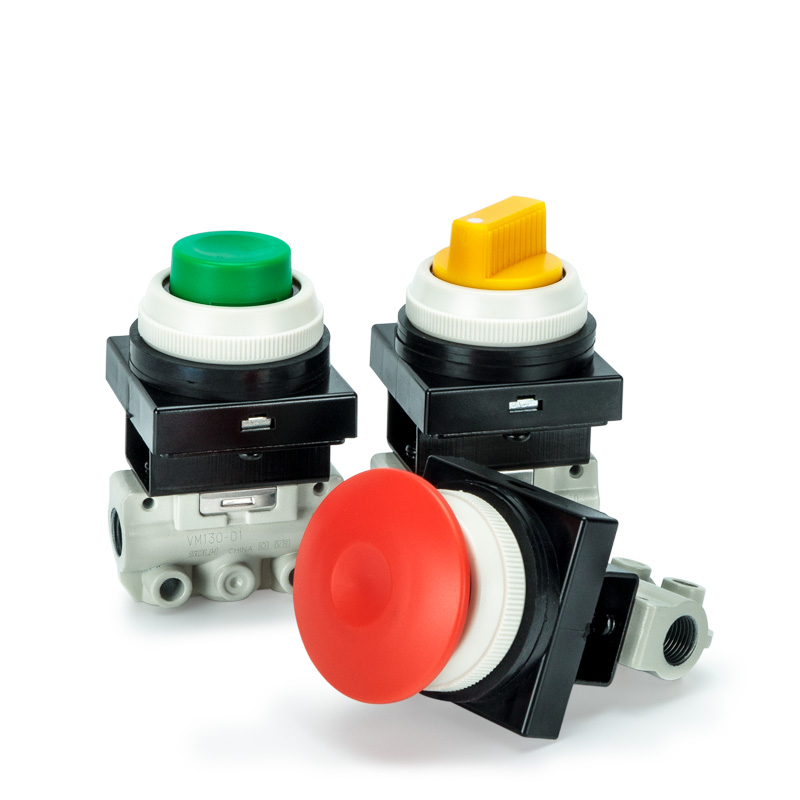

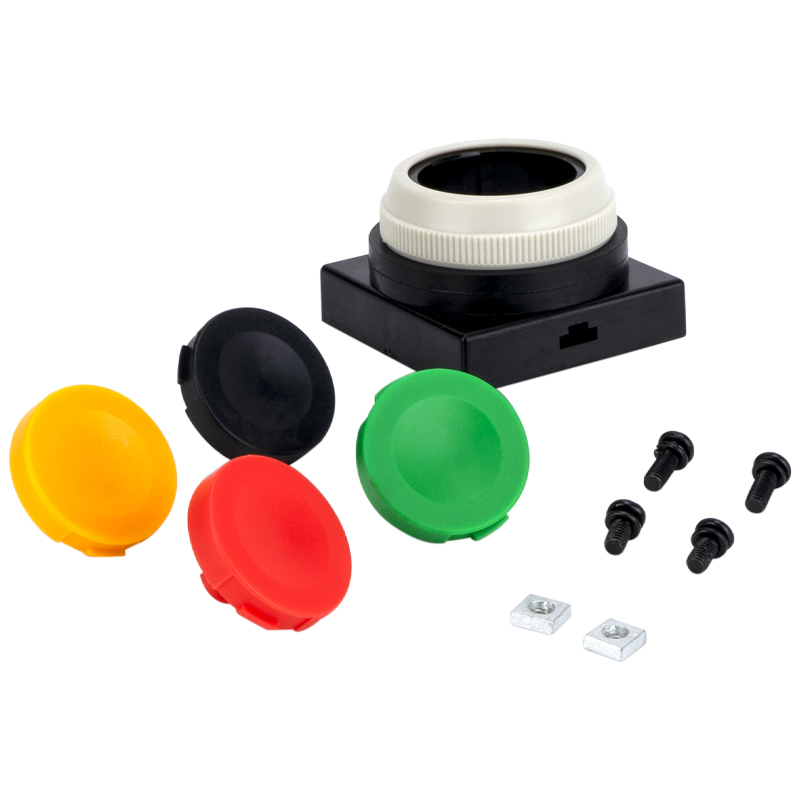

 2. पुशबटन प्रकार (मॅन्युअल जॉग ऑपरेशन)

     -- VM132 / VM122: फ्लॅट मानक पुशबटण

     -- VM132Y / VM122Y: आणीबाणी थांबण्यासाठी आणि उच्च दृश्यमानतेसाठी पिवळे मशरूम हेड

     -- VM132G / VM122G: ग्रीन इंडिकेटर पुशबटण

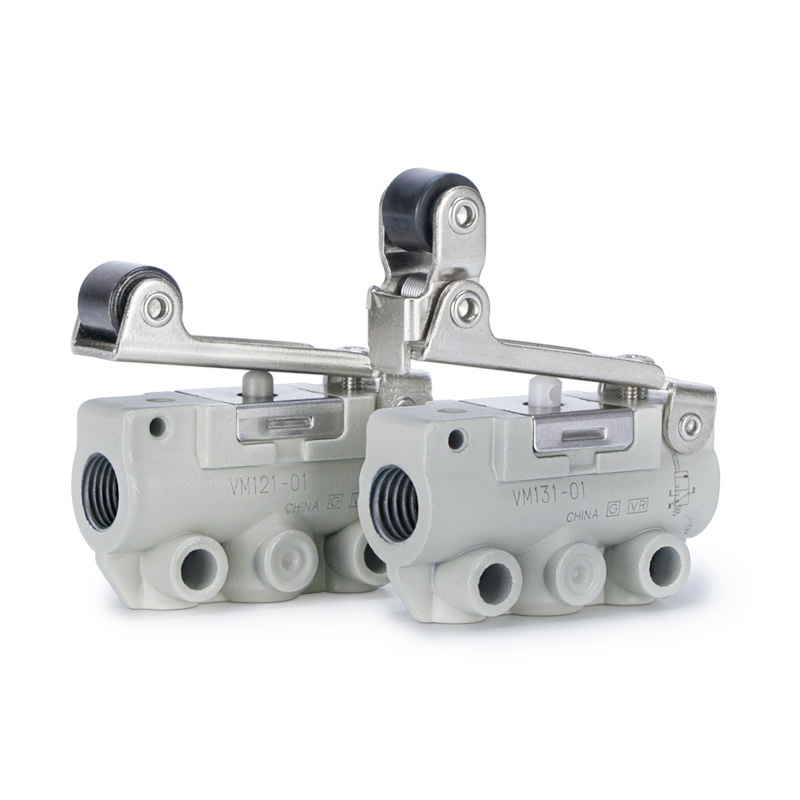

  3. रोलर लीव्हर प्रकार (स्ट्रोक आणि मर्यादा ओळख)

     -- VM131 / VM121: मानक सरळ रोलर लीव्हर

     -- VM131U / VM121U: शॉर्ट ट्रॅव्हल रोलर लीव्हर

     -- VM133 / VM123: वन-वे अँटी-रिबाउंड रोलर लीव्हर

  4. पर्यायी अतिरिक्त ॲक्ट्युएटर्स

     हिंज लीव्हर, टॉगल लीव्हर, लॉक करण्यायोग्य रोटरी नॉब आणि अधिक सानुकूलित ट्रिगर हेड

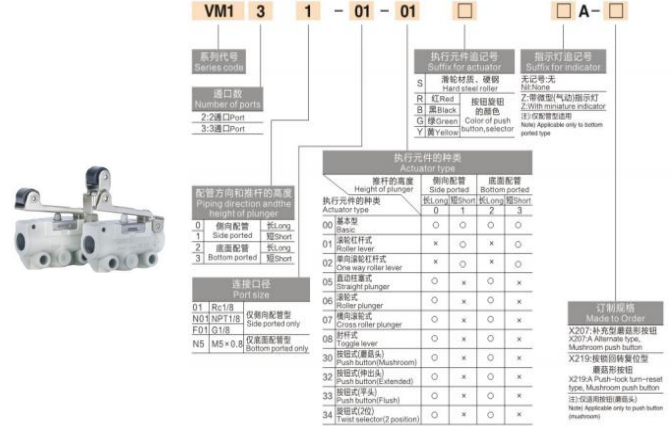

 मॉडेल कोड स्पष्टीकरण

  1.  (उदाहरण: VM131-01-01A)

     -- VM131: 3-पोर्ट सर्किट + रोलर लीव्हर ॲक्ट्युएटर

     -- ०१: पोर्ट थ्रेड कोड (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: साइड पोर्ट लेआउट (02 = तळ पोर्ट लेआउट)

     -- प्रत्यय कोड: A=मानक; Y = पिवळा मशरूम; G=हिरवे बटण; U=शॉर्ट स्ट्रोक

  2. सामान्य मानक मॉडेल

     -- VM131-01-01A: 3-पोर्ट रोलर लीव्हर, Rc1/8, साइड पोर्ट (सर्वात जास्त वापरलेले)

     -- VM132-M5-00A: 3-पोर्ट फ्लॅट पुशबटन, M5 थ्रेड, तळ पोर्ट

     -- VM130U-01-N01Y: 3-पोर्ट शॉर्ट प्लंगर, NPT1/8, पिवळा मशरूम इमर्जन्सी हेड

मुख्य उत्पादन फायदे

     --अल्ट्रा-स्मॉल आणि अल्ट्रा-लाइट: 11 मिमी अरुंद रुंदीसह फक्त 60 ग्रॅम, अंतर्गत मशीन एम्बेडिंग आणि दाट पॅनेल स्टॅकिंग इंस्टॉलेशनसाठी योग्य

     --विस्तृत सार्वत्रिक दाब श्रेणी: बहुउद्देशीय सर्किट नियंत्रणासाठी 1.0MPa पर्यंत पूर्ण व्हॅक्यूमसह सुसंगत

     -- टिकाऊ पॉपेट सीलिंग संरचना: उत्कृष्ट हवा घट्टपणा, दीर्घ सेवा आयुष्य आणि मजबूत धूळ दूषित प्रतिकार

     --लवचिक पाइपिंग आणि माउंटिंग: साइड/बॉटम पोर्ट पर्याय, साइड माउंटिंग, बॉटम माउंटिंग, ऑप्शनल ब्रॅकेट बेस (VM1-B)

     -- स्नेहन-मुक्त डिझाइन: कमी देखभाल खर्च आणि स्वच्छ एअर लूप ऑपरेशन

     -- पूर्ण ॲक्ट्युएटर पोर्टफोलिओ: मॅन्युअल जॉग, स्ट्रोक मर्यादा, सुरक्षितता आणीबाणी थांबा आणि सर्व यांत्रिक ट्रिगर कार्य परिस्थितीशी जुळते

ठराविक अनुप्रयोग परिस्थिती

     -- मशीन स्ट्रोक मर्यादा स्विचेस: सिलेंडर फुल-स्ट्रोक पोझिशन फीडबॅक डिटेक्शन

     -- मॅन्युअल जॉग आणि उपकरणे चालू करणे: पॅनेल पुशबटण मॅन्युअल टेस्ट एअर सर्किट्स

     -- सेफ्टी इंटरलॉक आणि इमर्जन्सी स्टॉप लूप: मशीन सुरक्षिततेसाठी पिवळा मशरूम हेड ॲक्ट्युएटर

     -- मिनी जिग्स आणि क्लॅम्पिंग फिक्स्चर: क्लॅम्प / अनक्लॅम्प वायवीय स्विचिंग

     --व्हॅक्यूम कंट्रोल सर्किट्स: -100kPa व्हॅक्यूम स्थिती अंतर्गत स्थिर स्विचिंग

     -- सामान्य ऑटोमेशन उपकरणे: यांत्रिक ट्रिगर एअर सिग्नल आणि पोझिशन फीडबॅक सर्किट्स

एका वाक्याचा सारांश

     SOLH VM1 मिनिएचर मेकॅनिकल पॉपेट व्हॉल्व्हमध्ये अल्ट्रा-लाइट 60g कॉम्पॅक्ट बॉडी, विश्वसनीय पॉपपेट सीलिंग, पूर्ण व्हॅक्यूम ~ 1.0MPa ऑपरेटिंग रेंज, ड्युअल साइड/बॉटम पोर्ट लेआउट आणि संपूर्ण अदलाबदल करता येण्याजोगे ॲक्ट्युएटर हेड, सर्व पसंतीचे ऑटोमॅटिक स्मॉल मेकॅनिकल ट्रिगर उपकरणे आहेत.
