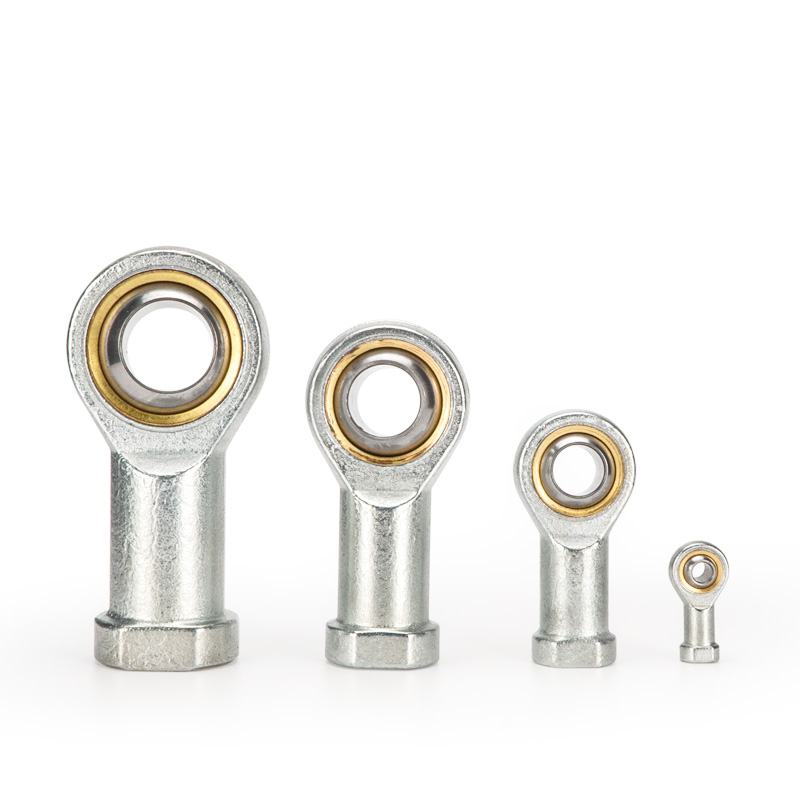

यू टाइप रॉड एंड बेअरिंग फिश आय जॉइंट

वायवीय सिलेंडर रॉड एंडसाठी SOLH U प्रकार फिश आय रॉड एंड बेअरिंग, ±13°~±15° स्विंगसह 360° युनिव्हर्सल आर्टिक्युलेटेड जॉइंट. 2 मिमी पर्यंत समाक्षीय विचलनाची भरपाई करते, पार्श्व शक्ती काढून टाकते आणि सिलेंडर सीलचे संरक्षण करते. थ्रेड्स M6×1.0-M27×2 जुळणारे 16-125mm बोअर, बेअरिंग स्टील / सेल्फ लूब्रिकेटिंग कॉपर / 304 स्टेनलेस पर्याय. AirTAC F-U आणि SMC PHS अदलाबदल करण्यायोग्य. हाय स्पीड, विलक्षण आणि मल्टी अँगल लोड मेकॅनिझमसाठी आदर्श.

चौकशी पाठवा

उत्पादन वर्णन

U Type Rod End Bearing Fish Eye Joint | सिलेंडर रॉड एंडसाठी 360° युनिव्हर्सल आर्टिक्युलेटेड फिटिंग

ब्रँड: SOLH by Richge Technology | वायवीय सिलेंडर पिस्टन रॉड युनिव्हर्सल रॉड एंड बेअरिंग

1. उत्पादन विहंगावलोकन

U-प्रकार फिश आय जॉइंट, ज्याला रॉड एंड स्फेरिकल बेअरिंग U प्रत्यय देखील म्हटले जाते, हे सिलेंडर पिस्टन रॉडवर आरोहित 360° युनिव्हर्सल आर्टिक्युलेटेड ऍक्सेसरी आहे. हे चुकीचे संरेखन आणि बहु-दिशा स्विंग समस्या सोडवते आणि SC, MA, MAL आणि इतर मानक वायवीय सिलेंडर्सशी सुसंगत, लॅटरल फोर्स काढून टाकते.

2. रचना आणि मुख्य कार्ये

• रचना: स्त्री धागा (कनेक्ट पिस्टन रॉड) + गोलाकार बॉल बेअरिंग + बाह्य रिंग, फ्री रेडियल आणि कोनीय स्विंग.

• स्विंग क्षमता: ±13°~±15° युनिव्हर्सल स्विंग, बहु-दिशा अनुकूली समायोजनासाठी I/Y क्लीविस फिटिंगच्या ±5° पेक्षा खूप मोठा.

• साहित्य पर्याय

￮ मानक: बेअरिंग स्टील / कार्बन स्टील, पृष्ठभाग ब्लॅक ऑक्साईड किंवा गॅल्वनाइज्ड फिनिशने बुजवलेले

￮ पोशाख-प्रतिरोधक: कॉपर मिश्र धातु बुशिंग / स्व-वंगण प्रकार

￮ अँटी-गंज: 304 स्टेनलेस स्टील

• मुख्य फायदे

￮ 2 मिमी पर्यंत समाक्षीय विचलन आणि 15° पर्यंत कोनीय विचलनाची भरपाई करा

￮ पिस्टन रॉडवर झुकणारा क्षण आणि बाजूकडील बल प्रतिबंधित करा, सिलेंडर सील संरक्षित करा

￮ उच्च-गती, उच्च-वारंवारता आणि विलक्षण लोड कामाच्या परिस्थितीसाठी आदर्श

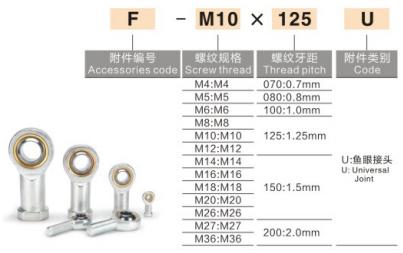

3. मुख्य प्रवाहातील ब्रँडसाठी मॉडेल नेमिंग कन्व्हेन्शन

1) AirTAC (व्यापकपणे दत्तक)

स्वरूप: F-M थ्रेड × पिच U
व्याख्या: F = ऍक्सेसरी; एम = थ्रेड तपशील; U = फिश आय रॉड एंड बेअरिंग

• 25 मिमी बोअर सिलेंडरसाठी F-M8×1.25U

• 32 मिमी बोअर सिलेंडरसाठी F-M10×1.25U

• 40 मिमी बोअर सिलेंडरसाठी F-M12×1.25U

• 50/63 मिमी बोअर सिलेंडरसाठी F-M16×1.5U

• 80/100 मिमी बोअर सिलेंडरसाठी F-M20×1.5U

2) SMC PHS मालिका: स्वरूप: PHS-थ्रेड, उदाहरण: PHS-10

3) सामान्य घरगुती चिन्हांकन: SI/M12×1.25 (स्त्री धागा), SA/M12×1.25 (पुरुष धागा)

4. कॉमन स्पेसिफिकेशन आणि सिलेंडर बोअर मॅचिंग चार्ट

मॉडेल (धागा)	जुळलेले सिलेंडर बोर	चेंडू व्यास	स्विंग कोन
F-M6×1.0U	16/20 मिमी	φ6	±13°
F-M8×1.25U	25 मिमी	φ8	±13°
F-M10×1.25U	32 मिमी	φ१०	±15°
F-M12×1.25U	40 मिमी	φ१२	±15°
F-M16×1.5U	50/63 मिमी	φ16	±15°
F-M20×1.5U	80/100 मिमी	φ20	±15°
F-M27×2U	125 मिमी	φ२७	±15°

5. तुलना: U-प्रकार फिश आय विरुद्ध I/Y Clevis / F फ्लोटिंग जॉइंट

फिटिंग	कामगिरी	अर्ज टिपा
U-प्रकार फिश आय	360° सार्वत्रिक ±15°, मोठा विक्षिप्तपणा आणि बहु-दिशा स्विंग, मध्यम-उच्च खर्च	उच्च गती, मोठे विलक्षण चुकीचे संरेखन, बहु-कोन हालचाली
एफ-प्रकार फ्लोटिंग जॉइंट	अक्षीय आणि रेडियल लवचिक भरपाई ±2°~±5°, मध्यम किंमत	चुकीचे संरेखन, उच्च वारंवारता गती, लांब स्ट्रोक
Y-प्रकार डबल क्लीव्हिस	सिंगल प्लेन ±5°, भारी भार क्षमता, कमी किंमत	कमी वेग, सिंगल इअर लगसह जड भार
I-प्रकार सिंगल क्लीव्हिस	सिंगल प्लेन ±5°, उच्च कडकपणा, कमी किंमत	कमी गती, दुहेरी कान ब्रॅकेटसह लोड

निवड मार्गदर्शक: मोठा विक्षिप्तपणा आणि बहु-दिशा स्विंग → U-प्रकार; चुकीचे संरेखन आणि उच्च वारंवारता क्रिया → F-प्रकार; कमी गती जड भार → Y-प्रकार; डबल इअर लोड ब्रॅकेट → I-प्रकार.

6. स्थापना मार्गदर्शक तत्त्वे

१. पिस्टन रॉडच्या बाहेरील धाग्यावर फिमेल थ्रेड स्क्रू करा, ॲनारोबिक थ्रेड लॉकर लावा आणि घट्ट होणारा टॉर्क व्यवस्थित नियंत्रित करा.

2. पिन शाफ्ट लोड करण्यासाठी बाह्य रिंग होल माउंट करा. कठोर समाक्षीय संरेखन आवश्यक नाही आणि विशिष्ट विलक्षणतेला परवानगी आहे.

3. कार्यरत दबाव: मानक सिलेंडरसाठी ≤1.0MPa; ऑपरेटिंग तापमान: -20℃ ~ +120℃.

4. पुश-पुल डायनॅमिक लोड आणि मर्यादित इंस्टॉलेशन स्पेसमध्ये उच्च-फ्रिक्वेंसी ऑपरेशनसाठी योग्य. सतत शुद्ध रोटरी गतीसाठी नाही.

7. विशिष्ट अनुप्रयोग परिस्थिती

• ऑटोमेशन उपकरणे, 3C इलेक्ट्रॉनिक्स, रोबोट ग्रिपर

• हाय-स्पीड कन्व्हेइंग, स्टॅम्पिंग आणि प्रेस-फिटिंग, लाँग-स्ट्रोक यंत्रणा

• खराब समाक्षीयता, भारी कंपन आणि विक्षिप्त भार असलेली उपकरणे
