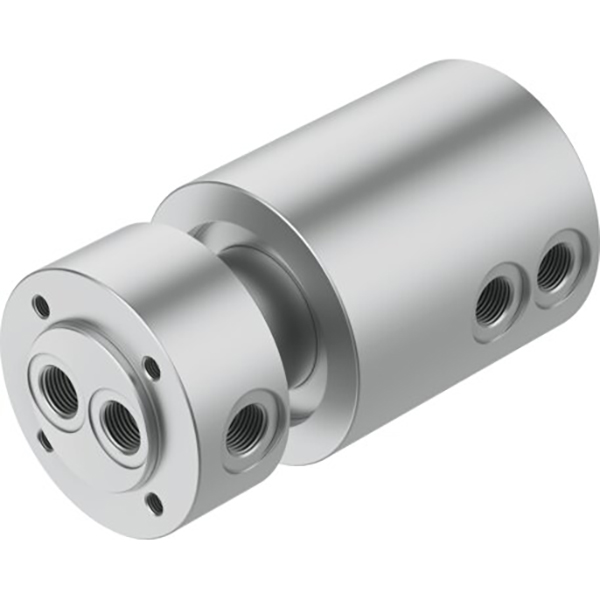

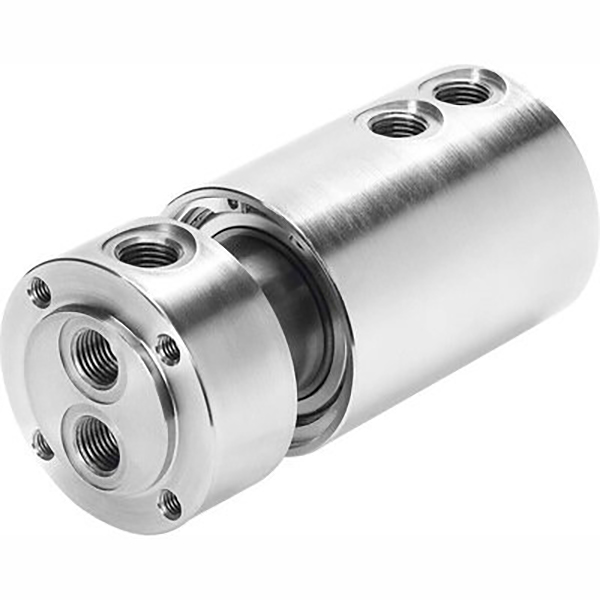

GF मालिका वायवीय रोटरी संयुक्त

SOLIH GF मालिका वायवीय रोटरी जॉइंट, ऑटोमेशनसाठी 360° फिरणारे एअर रोटरी युनियन. सिंगल आणि मल्टी पॅसेज आवृत्त्या, व्हॅक्यूम/पॉझिटिव्ह ड्युअल वापर 0.095-1.0MPa, कमाल 300rpm, कमी टॉर्क प्रिसिजन बेअरिंग सील, ॲल्युमिनियम अलॉय बॉडी. M5-G1/2 पोर्ट, वन-टच फिटिंगशी सुसंगत. रोटरी टेबल्स, इंडेक्सिंग प्लेट्स, रोबोट जॉइंट्स, रोटेटिंग फिक्स्चर आणि मल्टी सर्किट रोटरी न्यूमॅटिक कंट्रोलसाठी आदर्श.

चौकशी पाठवा

उत्पादन वर्णन

GF मालिका वायवीय रोटरी संयुक्त | SOLIH सिंगल आणि मल्टी पॅसेज एअर रोटरी युनियन

ब्रँड: SOLH by Richge Technology | ऑटोमेशनसाठी 360° फिरणारे वायवीय एअर रोटरी कनेक्टर

1. उत्पादन विहंगावलोकन

GF मालिका सिंगल-पॅसेज आणि मल्टी-पॅसेज न्यूमॅटिक रोटरी जॉइंट्स आहेत, स्थिर वायु स्त्रोतापासून रोटरी टेबल्स, रोबोट जॉइंट्स आणि रोटेटिंग फिक्स्चरमध्ये सतत कॉम्प्रेस्ड हवा वितरीत करण्यासाठी डिझाइन केलेले आहेत. हे रोटेशन दरम्यान रबरी नळी गुंफणे, हवा गळती आणि एअर क्रॉस-ओव्हर प्रतिबंधित करते, स्वयंचलित रोटरी वायवीय सर्किटसाठी आदर्श.

2. कोर तांत्रिक तपशील (SOLH मानक)

• कार्यरत द्रव: संकुचित हवा, व्हॅक्यूमशी सुसंगत

• कामाचा दबाव: -०.०९५～1.0MPa, व्हॅक्यूम आणि सकारात्मक दाबासाठी दुहेरी वापर

• सभोवतालचे तापमान:-10～60℃

• कमाल रोटेटिंग स्पीड: 300rpm (मानक आवृत्ती)

• सीलिंग रचना: अचूक बेअरिंग + पोशाख-प्रतिरोधक रोटरी सील

• पोर्ट आकार: M5, G1/8, G1/4, G3/8, G1/2

• साहित्य: ॲल्युमिनियम मिश्र धातु शरीर, हलके आणि टिकाऊ

3. मॉडेल आणि पोर्ट द्रुत संदर्भ

मॉडेल	पोर्ट थ्रेड	पॅसेज	ठराविक अर्ज
GF-M5	M5×0.8	एकच रस्ता	सूक्ष्म वायवीय सर्किट, लहान रोटरी टेबल
GF-1/8	G1/8	एकच रस्ता	लहान फिक्स्चर, एअर ग्रिपर हवा पुरवठा
GF-1/4	G1/4	सिंगल / मल्टी पॅसेज	सामान्य रोटरी टेबल, इंडेक्सिंग प्लेट
GF-3/8	G3/8	मल्टी पॅसेज	मध्यम रोटरी यंत्रणा
GF-1/2	G1/2	मल्टी पॅसेज	मोठा प्रवाह रोटरी हवा पुरवठा

4. मुख्य उत्पादन वैशिष्ट्ये

• 360° फ्री रोटेशन एअर होज गुदगुल्याशिवाय

• कमी टॉर्क, मोटर लोड न वाढवता गुळगुळीत रोटेशन

• विश्वासार्ह सीलिंग, अँटी-लीकेज आणि अँटी क्रॉस-एअर दीर्घ-काळ रोटेशन अंतर्गत

• सुलभ स्थापनेसाठी वन-टच फिटिंगसह थेट कनेक्शन

• व्हॅक्यूम आणि सकारात्मक दाबासाठी दुहेरी कार्य

• एकाधिक सिलेंडर्सच्या समकालिक नियंत्रणासाठी मल्टी-पॅसेज उपलब्ध आहे

5. विशिष्ट अनुप्रयोग परिस्थिती

• रोटरी वर्कटेबल, इंडेक्सिंग प्लेट्स, रोटरी सिलेंडर

• रोबोट सांधे, मॅनिपुलेटर, फिरणारे जिग आणि फिक्स्चर

• पॅकेजिंग मशीन, स्क्रीन प्रिंटर, रोटरी गेट न्यूमॅटिक सर्किट्स

• मल्टी-सर्किट एकाचवेळी रोटरी नियंत्रणासह उपकरणे
