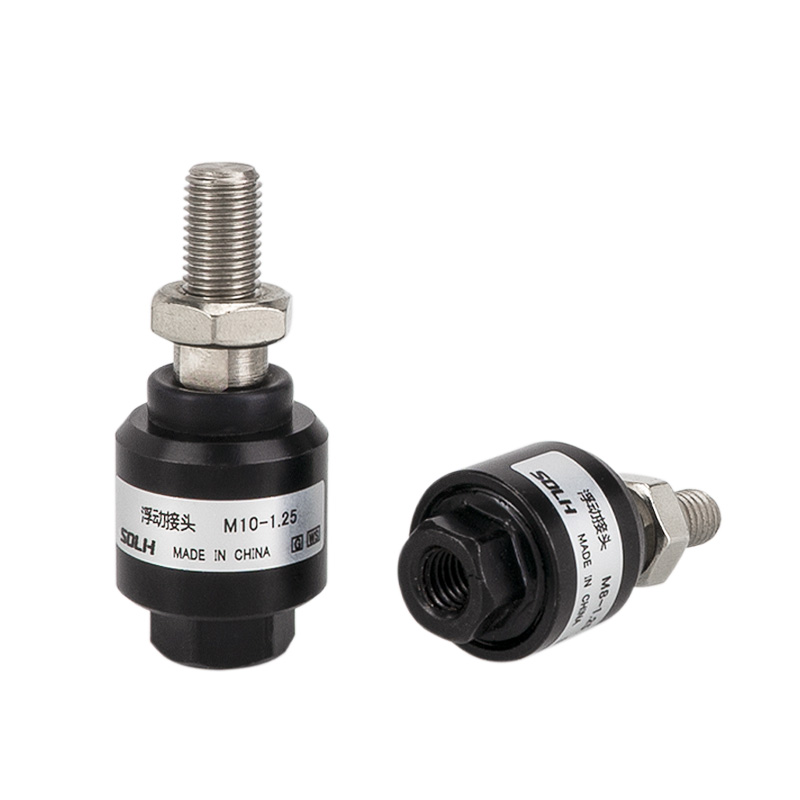

सिलेंडर रॉड एंडसाठी F प्रकार फ्लोटिंग जॉइंट

वायवीय सिलेंडर रॉड एंडसाठी SOLH F प्रकार फ्लोटिंग जॉइंट, लवचिक बॉल हेड कॉम्पेन्सटिंग कनेक्टर. अक्षीय/रेडियल मिसलाइनमेंट (अक्षीय ±1.5 मिमी, कोनीय ±2°~±5°) शोषून घेते, साइड फोर्स काढून टाकते आणि सिलेंडर सीलचे संरक्षण करते. थ्रेड M6×1.0-M20×1.5 जुळणारे 16-100mm बोअर, एनोडाइज्ड ॲल्युमिनियम किंवा 304 स्टेनलेस. AirTAC F मालिका, SMC JAF/JAHF सह अदलाबदल करण्यायोग्य. प्रेस फिटिंग, असेंबली लाईन्स आणि लाँग स्ट्रोक कन्व्हेयिंगसाठी आदर्श.

चौकशी पाठवा

उत्पादन वर्णन

सिलेंडर रॉड एंडसाठी F प्रकार फ्लोटिंग जॉइंट | वायवीय सिलेंडर लवचिक कनेक्टर

ब्रँड: SOLH by Richge Technology | वायवीय सिलेंडर पिस्टन रॉड लवचिक भरपाई फिटिंग

1. उत्पादन विहंगावलोकन

एफ-टाइप फ्लोटिंग जॉइंट हा बॉल-हेड लवचिक कनेक्टिंग ऍक्सेसरी आहे जो सिलेंडर पिस्टन रॉडवर बसविला जातो. त्याचे मुख्य कार्य प्रतिष्ठापन विलक्षणता आणि कोनीय विचलन शोषून घेणे, बाजूकडील बाजूचे बल काढून टाकणे आणि सिलेंडर सीलचे संरक्षण करणे आहे. स्वयंचलित उपकरणांमधील संरेखन त्रुटींचे निराकरण करण्यासाठी हा मानक घटक आहे.

2. मुख्य रचना आणि कार्य तत्त्व

• रचना: स्त्री धागा (कनेक्ट पिस्टन रॉड) + बॉल हेड + पुरुष धागा (कनेक्ट लोड), अंगभूत लवचिक नुकसान भरपाई असेंबली.

• भरपाई क्षमता: मॉडेलवर अवलंबून अक्षीय ±1.5 मिमी, रेडियल ±1.25 मिमी, कोनीय ±2°~±5°.

• साहित्य: मानक anodized ॲल्युमिनियम मिश्र धातु; गंज-प्रतिरोधक अनुप्रयोगांसाठी 304 स्टेनलेस स्टील; NBR/FKM रबर सील उपलब्ध.

• कार्य: कडक हार्ड कनेक्शनला लवचिक अडॅप्टिव्ह कनेक्शनमध्ये रूपांतरित करा, पार्श्व वाकणे टाळा आणि पिस्टन रॉडवर सील ओरखडा.

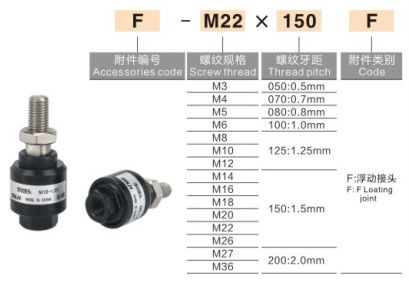

3. मुख्य प्रवाहातील ब्रँडसाठी मॉडेल नेमिंग कन्व्हेन्शन

1) AirTAC

स्वरूप: F-M थ्रेड × पिच + F
उदाहरणे: F-M10×1.25F (32mm बोरसाठी), F-M16×1.5F (50/63mm बोरसाठी)

2) SMC (मानक JAF / हेवी-ड्यूटी JAHF)

स्वरूप: JAF-बोर-थ्रेड-लांबी
उदाहरणे: JAF-40-M12×1.25 (40mm बोर), JAHF-80-M20×1.5 (80mm बोर हेवी लोड)

3) सामान्य घरगुती चिन्हांकन

स्वरूप: F-M12×1.25 किंवा FJ-M16×1.5

4. कॉमन स्पेसिफिकेशन आणि सिलेंडर बोअर मॅचिंग चार्ट

मॉडेल (धागा)	जुळलेले बोर (मिमी)	अनुमत विक्षिप्तपणा	स्विंग कोन
F-M6×1.0	16/20	±0.8 मिमी	±2°
F-M8×1.25	25	±1.0 मिमी	±2°
F-M10×1.25	32	±1.25 मिमी	±3°
F-M12×1.25	40	±1.25 मिमी	±3°
F-M16×1.5	50/63	±1.5 मिमी	±4°
F-M20×1.5	80/100	±1.5 मिमी	±5°

5. तुलना: F-प्रकार फ्लोटिंग जॉइंट वि I-प्रकार / Y-प्रकार / रॉड एंड बेअरिंग

फिटिंग	कामगिरी	अर्ज टिपा
एफ-प्रकार फ्लोटिंग जॉइंट	360° लवचिक नुकसान भरपाई, रेडियल आणि कोनीय चुकीचे संरेखन शोषून घेते, सिलेंडरचे संरक्षण करते	खराब संरेखन, उच्च वारंवारता ऑपरेशन, लांब स्ट्रोक
I-प्रकार सिंगल क्लीव्हिस	सिंगल प्लेन हिंग्ड ±5°, उच्च कडकपणा, कमी किंमत	कमी वेग, चांगले संरेखन, पुश-पुल लोड
Y-प्रकार डबल क्लीव्हिस	सिंगल प्लेन हिंग्ड ±5°, मोठी लोड क्षमता	जड भार, सिंगल इअर लग सह लोड
रॉड एंड बेअरिंग	गोलाकार सार्वत्रिक ±15°, मोठा स्विंग अँगल, जास्त किंमत	उच्च गती, मोठ्या विक्षिप्तपणा, बहु-दिशा स्विंग

निवड मार्गदर्शक: खराब स्थापना संरेखन → F-प्रकार; कमी गती जड भार → Y-प्रकार; डबल इअर लोड ब्रॅकेट → I-प्रकार; उच्च गती आणि मोठी विक्षिप्तता → रॉड एंड बेअरिंग.

6. स्थापना मार्गदर्शक तत्त्वे

१. पिस्टन रॉडच्या बाह्य धाग्यावर मादी धागा स्क्रू करा, ऍनारोबिक थ्रेड लॉकर अँटी-लूझनिंगसाठी शिफारसीय आहे.

2. लोड (किंवा बाहेरील कडा / कनेक्शन प्लेट) थेट नर थ्रेड एंड कनेक्ट करा, कठोर समाक्षीय संरेखन आवश्यक नाही.

3. ऑपरेटिंग प्रेशर: मानक सिलेंडरसाठी ≤1.0MPa; कार्यरत तापमान: -10℃ ~ +120℃.

4. सतत रोटरी मोशनसाठी योग्य नाही. प्रभाव लोड अंतर्गत बाह्य बफर किंवा स्टॉपर आवश्यक आहे.

7. विशिष्ट अनुप्रयोग परिस्थिती

• स्वयंचलित असेंबली लाइन, 3C उपकरणे, रोबोट ग्रिपर

• प्रेस-फिटिंग, स्टॅम्पिंग, मोल्ड डॉकिंग, लाँग-स्ट्रोक कन्व्हेइंग यंत्रणा

• कठीण समाक्षीयता नियंत्रण, जड कंपन आणि उच्च-फ्रिक्वेंसी सिलेंडर हालचाल असलेली उपकरणे
