ब्रँड: SOLH by Richge Technology | मानक सिलेंडर पिस्टन रॉड एंड सिंगल इअर क्लीविस फिटिंग
 |

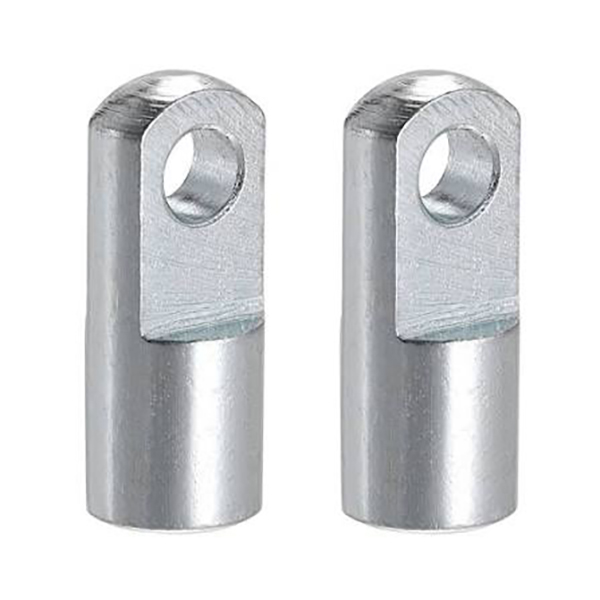

आय-टाइप जॉइंट, ज्याला सिलेंडर पिस्टन रॉड सिंगल इअर / यू-क्लीव्हिस कनेक्टर असेही म्हणतात, सिलिंडर पिस्टन रॉड आणि लोड यांच्यातील हिंग्ड कनेक्शनसाठी वापरला जातो. हे एका विमानात ±5° स्विंग करण्यास अनुमती देते. साधी स्थापना आणि उत्कृष्ट ताण आणि कॉम्प्रेशन प्रतिरोध वैशिष्ट्यीकृत, हे मानक वायवीय सिलेंडरसाठी सर्वात सामान्य एंड फिटिंग आहे.

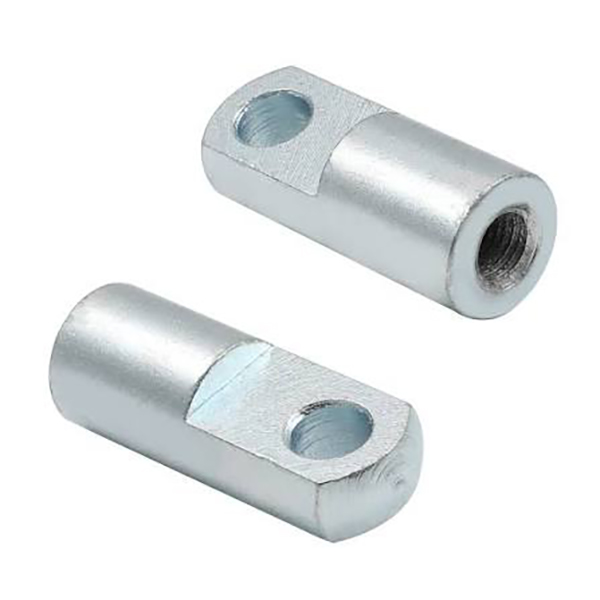

• प्रोफाइल: सिंगल कानाच्या छिद्रासह दंडगोलाकार शरीर (U-shaped opening); पिस्टन रॉडवर स्क्रू करण्यासाठी शेपटीवर मादी धागा.
• कार्य: वाई-टाइप क्लीविस आणि रॉड एंड बेअरिंगसाठी कमी किमतीचे स्पष्ट पर्याय; लहान कोन स्विंग इंस्टॉलेशन दरम्यान संरेखन त्रुटींची भरपाई करते.
• साहित्य: कार्बन स्टील (काळा / निकेल प्लेटेड), कास्ट लोह, स्टेनलेस स्टील. पिन होलला जुळणारी पिन आणि कॉटर पिन आवश्यक आहे.
• तुलना फायदा: फ्लोटिंग संयुक्त पेक्षा स्वस्त; रॉड एंड बेअरिंगपेक्षा जास्त कडकपणा आणि मोठी लोड क्षमता.

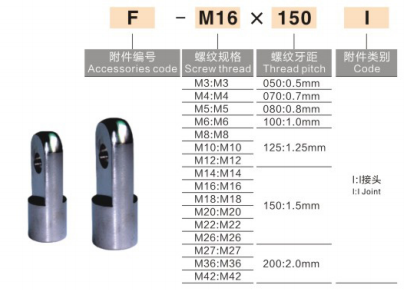

1) AirTAC मानक: F-M10×1.25I: F = ऍक्सेसरी, M10×1.25 = थ्रेड स्पेसिफिकेशन, I = I-type clevis
2) SMC मानक (MBB / CA2 / CS1 मालिका)
• I-32: 32 मिमी बोअर सिलेंडरसाठी I-प्रकार क्लीविस
• CA2-40-I: CA2 मालिका, 40mm बोर, I-प्रकार संयुक्त
3) सामान्य घरगुती चिन्हांकन: I-M16×1.5: थ्रेड M16×1.5, 50/63mm बोअर सिलेंडरसाठी योग्य
|
मॉडेल (धागा) |
जुळलेले बोर (मिमी) |
पिन होल φ (मिमी) |
|
I-M10×1.25 |
32 |
10 |
|
I-M12×1.25 |
40 |
12 |
|
I-M16×1.5 |
50/63 |
16 |
|
I-M20×1.5 |
80/100 |
20 |
|
I-M27×2.0 |
125 |
27 |
|
I-M36×2.0 |
160/200 |
36 |
१. पिस्टन रॉडच्या बाह्य धाग्यावर आय-टाइप क्लेव्हिसचा मादी धागा स्क्रू करा, अँटी-लूझिंगसाठी घट्ट करा. ॲनारोबिक थ्रेड लॉकर पर्यायी आहे.
2. I जॉइंटच्या सिंगल इअर होलसह लोड साइड इअर लग संरेखित करा, पिन घाला, पिन बाहेर पडू नये म्हणून दोन्ही टोकांना कॉटर पिन स्थापित करा.
3. अनुप्रयोग: पुश-पुल लोड, रेखीय मार्गदर्शक, फ्लिपिंग यंत्रणा. हाय-स्पीड / हाय-फ्रिक्वेंसी स्विंग ऍप्लिकेशन्ससाठी शिफारस केलेली नाही (रॉड एंड बेअरिंग प्राधान्य).
• 32 मिमी बोर: F-M10×1.25I / I-32
• 40 मिमी बोर: F-M12×1.25I / I-40
• 50/63 मिमी बोर: F-M16×1.5I / I-50/63
• 80/100mm बोर: F-M20×1.5I / I-80/100
|
प्रकार |
रचना |
स्विंग कोन आणि वैशिष्ट्ये |
अर्ज टिपा |
|
मी क्लीव्हिस टाइप करतो |
एकच कान, hinged |
±5° स्विंग, कमी खर्च, उच्च कडकपणा |
सामान्य पुश-पुल यंत्रणा |
|
Y प्रकार Clevis |
दुहेरी कान, hinged |
उच्च भार क्षमता, किंचित जटिल माउंटिंग |
हेवी लोड आर्टिक्युलेटेड कनेक्शन |
|
रॉड एंड बेअरिंग |
गोलाकार चेंडू संयुक्त |
युनिव्हर्सल ±15° स्विंग |
उच्च गती आणि मोठे चुकीचे संरेखन |
|
फ्लोटिंग संयुक्त |
एकत्रित भरपाई संरचना |
अक्षीय आणि कोनीय चुकीचे संरेखन भरपाई |
माउंटिंग तणाव दूर करा, सिलेंडर संरक्षित करा |
