KQ2H मालिका सरळ पुश-इन फिटिंग

SOLH KQ2H फिटिंगमध्ये एक टच स्ट्रेट पुश, SMC KQ2H साठी थेट बदल. पीओएम बॉडी, निकेल प्लेटेड ब्रास थ्रेड, एनबीआर सील. 1.0MPa पर्यंत संकुचित हवेसाठी आणि खाली -95kPa पर्यंत व्हॅक्यूमसाठी कार्य करते. Φ2-Φ16 PU/PA ट्यूब, मेट्रिक M & R टेपर थ्रेड्स, समान-व्यास आणि कमी करणारी कॉन्फिगरेशन कव्हर करते. व्हॅक्यूम जनरेटर, मायक्रो सिलेंडर आणि मर्यादित ऑटोमेशन वायवीय पाइपिंगसाठी आदर्श.

चौकशी पाठवा

उत्पादन वर्णन

KQ2H स्ट्रेट पुश-इन फिटिंग | SMC KQ2H समतुल्य वायवीय वन-टच कनेक्टर

ब्रँड: SOLH by Richge Technology | कॉम्प्रेस्ड एअर आणि व्हॅक्यूम लाईन्ससाठी वायवीय सरळ वन-टच पुश फिटिंग

1. उत्पादन विहंगावलोकन

KQ2H हे पुश-टू-कनेक्ट डिझाइनसह एक मानक सरळ पुश-इन वायवीय फिटिंग आहे, जे PU आणि PA नायलॉन ट्यूबिंगशी सुसंगत आहे. हे कॉम्प्रेस्ड एअर आणि व्हॅक्यूम पाइपिंग सिस्टम दोन्ही सेवा देते आणि ZH, BM, PBM, PBX मालिका व्हॅक्यूम जनरेटरसह मोठ्या प्रमाणावर जुळते. SOLH च्या कोर पुश फिटिंग मालिकेपैकी एक म्हणून, ते थेट आयातित SMC KQ2H फिटिंग बदलू शकते.

KQ2H मालिकेत तीन मुख्य उप-प्रकार समाविष्ट आहेत:

नर धागा सरळ: एक टोकाचा पुरुष धागा (मायक्रो एम थ्रेड / आर टेपर थ्रेड), वन एंड ट्यूब इन्सर्टेशन

समान व्यास सरळ (-00 प्रत्यय): समान OD ट्यूबिंग बट जॉइंटसाठी दोन्ही टोके

सरळ कमी करणे: पाईप आकार संक्रमण लक्षात येण्यासाठी वेगवेगळ्या ट्यूबच्या बाह्य व्यासांसाठी दोन पोर्ट

एकल-हात असेंब्ली आणि वेगळे करणे: स्वयंचलित लॉकिंगसाठी ट्यूब घाला; टयूबिंग बाहेर काढण्यासाठी निळी रिलीझ रिंग दाबा, पूर्णपणे प्रमाणित परिमाण.

2. मुख्य वैशिष्ट्ये

• स्प्रिंग जबडा वन-टच लॉकिंग रचना: ट्यूब घातली आणि आपोआप लॉक केली. सोयीस्कर असेंब्लीसाठी ट्यूब वेगळे करण्यासाठी रिलीझ कॉलर दाबा.

• साहित्य रचना: प्रबलित पीओएम प्लास्टिक बॉडी; अँटी-रस्ट आणि विश्वसनीय सीलिंगसाठी निकेल-प्लेटेड ब्रास थ्रेडेड एंड.

• NBR नायट्रिल रबर सील सकारात्मक संकुचित हवा आणि नकारात्मक व्हॅक्यूम सर्किटसाठी स्थिरपणे कार्य करते.

• पूर्ण आकाराचे कव्हरेज: लहान ट्यूबिंग Φ2/3.2/4, नियमित Φ6/8/10/12 आणि मोठा आकार Φ16. व्हॅक्यूम जनरेटर आणि मायक्रो सिलेंडरसाठी योग्य मायक्रो एम थ्रेड्स (M3, M5, M6) आणि इम्पीरियल आर टेपर थ्रेड्स (1/8,1/4,3/8,1/2) ला समर्थन देते.

• कॉम्पॅक्ट आकार, स्वयंचलित यंत्रांच्या अरुंद जागेत स्थापनेसाठी आदर्श.

3. मॉडेल कोड स्पष्टीकरण

उदाहरणे:

KQ2H04-M5: Φ4 ट्यूब, M5×0.8 पुरुष धागा साठी पुरुष धागा सरळ फिटिंग

KQ2H06-01S: Φ6 ट्यूबसाठी पुरुष धागा सरळ फिटिंग, R1/8 पुरुष टेपर धागा

KQ2H08-00: समान-व्यास सरळ फिटिंग, Φ8 ट्यूबिंगसाठी दोन्ही पोर्ट

KQ2H06-08: सरळ फिटिंग कमी करणे, Φ6 एका बाजूला, Φ8 दुसऱ्या बाजूला

कोड विभाग	वर्णन
KQ2H	मालिका कोड: सरळ पुश-इन फिटिंग
02/23/04/06/08/10/12/16	ट्यूब बाह्य व्यास ΦD: 2 /3.2 /4 /6 /8 /10 /12 /16 मिमी
M3G/M5/M6	मेट्रिक सूक्ष्म पुरुष धागा: M3×0.5 / M5×0.8 / M6×1.0
01S/02S/03S/04S	इंपीरियल आर नर टेपर थ्रेड: R1/8 / R1/4 / R3/8 / R1/2
-00	समान व्यासाचा सरळ, दोन्ही टोकांवर समान नळीचा आकार
दुहेरी अंक उदा. ०६-०८	सरळ कमी करणे: पुढील ट्यूब व्यास → मागील ट्यूब व्यास

4. मुख्य तांत्रिक तपशील

आयटम	पॅरामीटर
लागू माध्यम	संकुचित हवा, व्हॅक्यूम नकारात्मक दाब
ऑपरेटिंग प्रेशर	0~1.0MPa; कमाल व्हॅक्यूम: -95kPa
ऑपरेटिंग तापमान	-5℃ ~ +60℃
शरीर साहित्य	प्रबलित पीओएम; धागा: निकेल-प्लेटेड पितळ
सील साहित्य	NBR नायट्रिल रबर
सुसंगत ट्यूबिंग	PU ट्यूब, PA नायलॉन ट्यूब
ऑपरेशन पद्धत	लॉक करण्यासाठी घाला; ट्यूब वेगळे करण्यासाठी प्रेस रिलीज रिंग

5. मॉडेल तपशील सूची

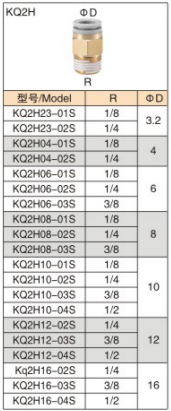

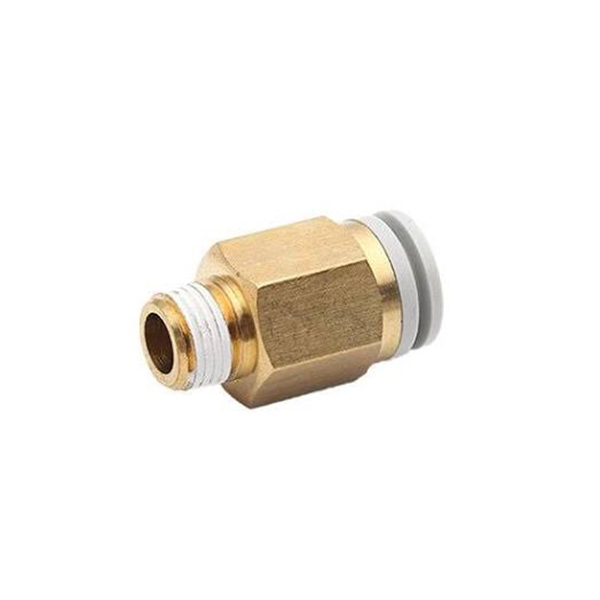

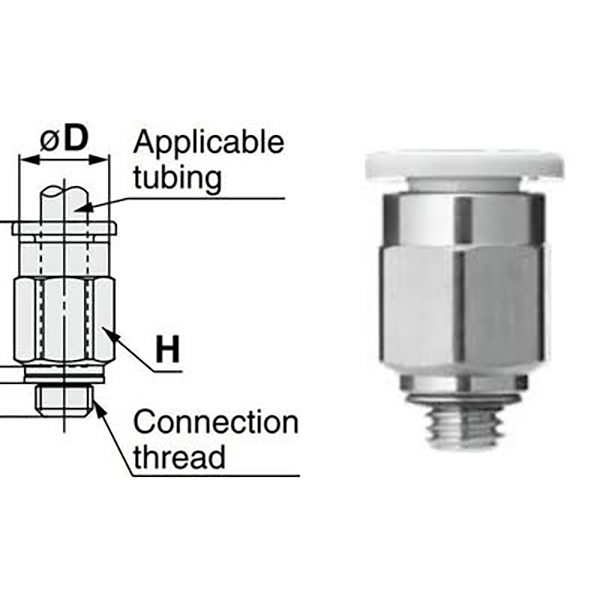

5.1 मेट्रिक मायक्रो थ्रेडसह पुरुष थ्रेड

मॉडेल	धागा	ट्यूब ΦD
KQ2H02-M3G	M3×0.5	Φ2
KQ2H02-M5	M5×0.8	Φ2
KQ2H23-M3G	M3×0.5	Φ3.2
KQ2H23-M5	M5×0.8	Φ3.2
KQ2H04-M3G	M3×0.5	Φ4
KQ2H04-M5	M5×0.8	Φ4
KQ2H04-M6	M6×1.0	Φ4
KQ2H06-M5	M5×0.8	Φ6
KQ2H06-M6	M6×1.0	Φ6

5.2 इंपीरियल आर टेपर थ्रेडसह पुरुष धागा

मॉडेल	धागा	ट्यूब ΦD
KQ2H23-01S	R1/8	Φ3.2
KQ2H23-02S	R1/4	Φ3.2
KQ2H04-01S	R1/8	Φ4
KQ2H04-02S	R1/4	Φ4
KQ2H06-01S	R1/8	Φ6
KQ2H06-02S	R1/4	Φ6
KQ2H06-03S	R3/8	Φ6
KQ2H08-01S	R1/8	Φ8
KQ2H08-02S	R1/4	Φ8
KQ2H08-03S	R3/8	Φ8
KQ2H10-01S	R1/8	Φ१०
KQ2H10-02S	R1/4	Φ१०
KQ2H10-03S	R3/8	Φ१०
KQ2H10-04S	R1/2	Φ१०
KQ2H12-02S	R1/4	Φ१२
KQ2H12-03S	R3/8	Φ१२
KQ2H12-04S	R1/2	Φ१२
KQ2H16-02S	R1/4	Φ१६
KQ2H16-03S	R3/8	Φ१६
KQ2H16-04S	R1/2	Φ१६

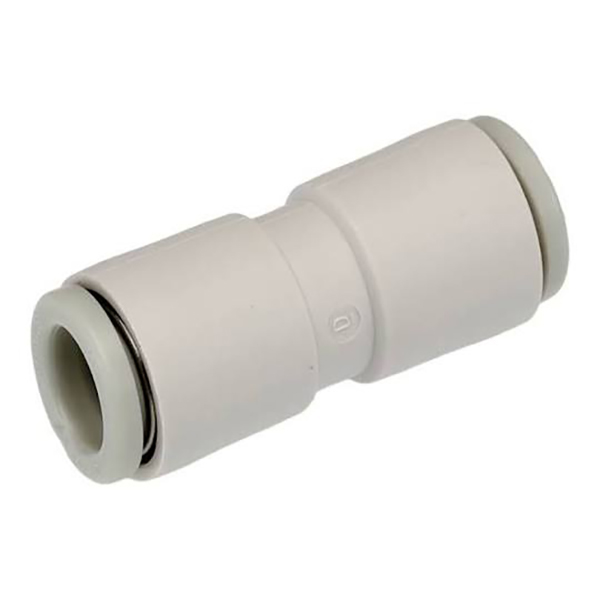

5.3 समान व्यास सरळ -00 मालिका

मॉडेल	ट्यूब ΦD
KQ2H02-00	Φ2
KQ2H23-00	Φ3.2
KQ2H04-00	Φ4
KQ2H06-00	Φ6
KQ2H08-00	Φ8
KQ2H10-00	Φ१०
KQ2H12-00	Φ१२
KQ2H16-00	Φ१६

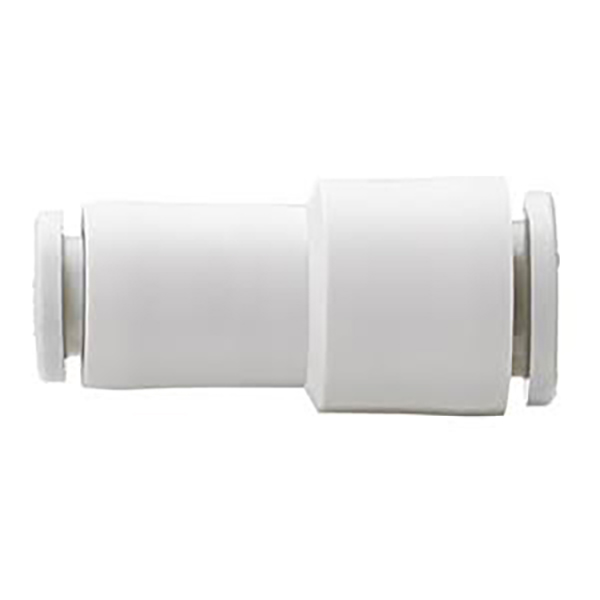

5.4 सरळ मालिका कमी करणे

मॉडेल	ट्यूब ①	ट्यूब ②
KQ2H02-23	Φ2	Φ3.2
KQ2H02-04	Φ2	Φ4
KQ2H23-04	Φ3.2	Φ4
KQ2H23-06	Φ3.2	Φ6
KQ2H04-06	Φ4	Φ6
KQ2H06-08	Φ6	Φ8
KQ2H08-10	Φ8	Φ१०
KQ2H10-12	Φ१०	Φ१२
KQ2H12-16	Φ१२	Φ१६

6. अनुप्रयोग परिस्थिती

•ZH/BM/PBM/PBX व्हॅक्यूम जनरेटरसाठी हवा पुरवठा आणि शोषण पाइपिंग जुळणी

• ऑटोमेशन उपकरणांवर मायक्रो सिलेंडर आणि सोलेनॉइड वाल्व्हसाठी पाईपिंग, मर्यादित जागेत स्थापना

• मुख्य एअर लाइन शाखा, समान-व्यास ट्यूब बट संयुक्त किंवा पाईप आकार संक्रमण

• वायवीय चाचणी जिग्स, रोबोटिक वायवीय सर्किट्स

7. स्थापना टिपा

१. burrs न ट्यूबिंग सपाट कट. बर्र्स सीलिंग रिंग्स स्क्रॅच करतील आणि हवा किंवा व्हॅक्यूम गळतीस कारणीभूत ठरतील.

2. जबडा गुंतण्यासाठी बसेपर्यंत ट्यूबिंग पूर्णपणे घाला. ट्यूब बाहेर काढण्यापूर्वी नेहमी रिलीझ रिंग दाबा; कधीही जबरदस्ती करू नका.

3. PU / PA कठोर नायलॉन ट्यूबिंगसाठी शिफारस केली जाते. पातळ-भिंत PE मऊ रबरी नळी सुचवले नाही.

4. व्हॅक्यूम कामकाजाच्या परिस्थितीत अंतर्भूत खोलीची पुष्टी करा. वारंवार नकारात्मक दाब चक्रासाठी, पर्यायी निवडीसाठी BPS स्क्रू-ऑन फिटिंगशी तुलना करा.
