सिलेंडर रॉड एंडसाठी Y प्रकार डबल इअर क्लीव्हिस जॉइंट

वायवीय सिलिंडर रॉड एंडसाठी SOLH Y प्रकार डबल इअर क्लीविस जॉइंट, SMC/AirTAC भागांसह अदलाबदल करण्यायोग्य मानक फोर्क कनेक्टर. अंतर्गत धागा M10×1.25-M27×2 जुळणारा 32-125mm बोअर, पिन होल φ10-27mm, ±5° सिंगल प्लेन स्विंग. कार्बन स्टील काळे/गॅल्वनाइज्ड किंवा स्टेनलेस स्टील. पुश पुल आणि आर्टिक्युलेटेड मेकॅनिझममध्ये उच्च लोड बेअरिंगसह सिंगल इअर लोड लग्ससाठी आदर्श.

चौकशी पाठवा

उत्पादन वर्णन

Y टाइप डबल इअर क्लीव्हिस जॉइंट फॉर सिलेंडर रॉड एंड | फोर्क वायवीय सिलेंडर वाई क्लीविस फिटिंग

ब्रँड: SOLH by Richge Technology | मानक वायवीय सिलेंडर पिस्टन रॉड वाई फोर्क क्लीव्हिस ऍक्सेसरी

1. उत्पादन विहंगावलोकन

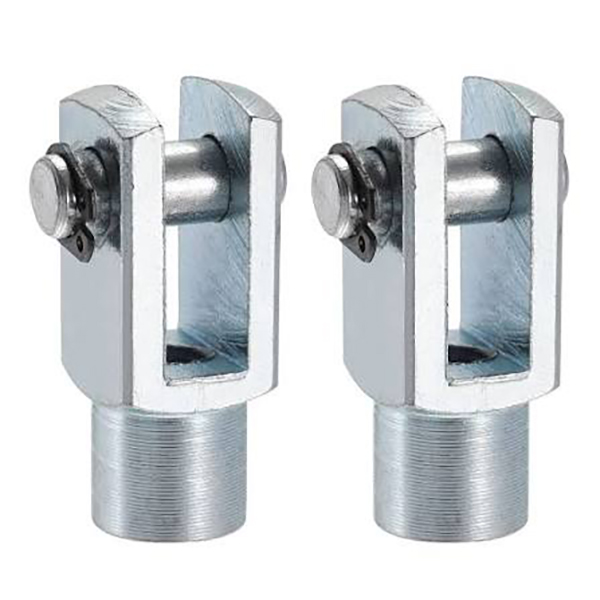

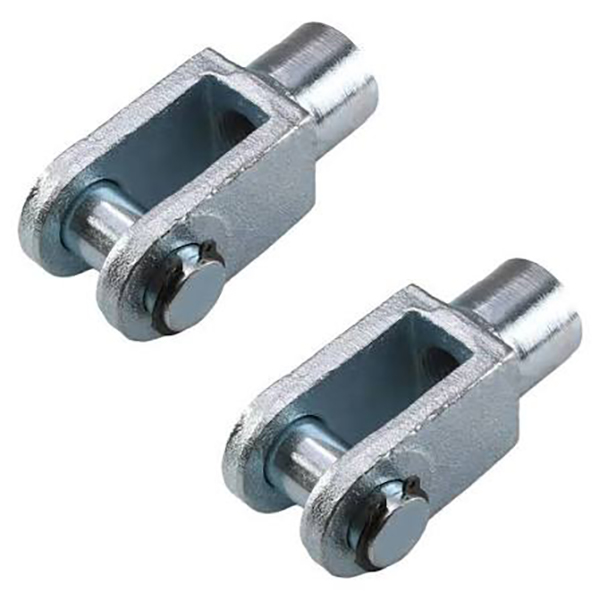

वाय-टाईप जॉइंट, ज्याला डबल इअर फोर्क क्लीविस देखील म्हणतात, सिलेंडर पिस्टन रॉडवर बांधण्यासाठी अंतर्गत धागा येतो. त्याचे दुहेरी कान भाराच्या सिंगल इअर लगला क्लॅम्प करतात, हिंग्ड कनेक्शनसाठी पिन शाफ्टद्वारे एकत्र केले जातात. हे एका विमानात ±5° स्विंग सक्षम करते. वायवीय सिलेंडरसाठी मानक कनेक्टिंग ऍक्सेसरी म्हणून, ते SMC आणि AirTAC मानक स्पेअर पार्ट्ससह पूर्णपणे बदलण्यायोग्य आहे.

2. मॉडेल नामकरण अधिवेशन

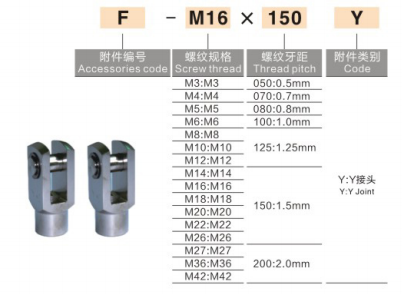

AirTAC मानक: F - थ्रेड + Y
उदाहरणे: F-M10×1.25Y, F-M12×1.25Y

SMC मानक: Y + बोर आकार
उदाहरणे: Y-32, CA2-40-Y

• Y: Y-प्रकारचे दुहेरी कानाचे चट्टे

• प्रत्यय धागा पिस्टन रॉड थ्रेडशी जुळतो: M10×1.25 / M12×1.25 / M16×1.5

3. सामान्य तपशील सारणी

मॉडेल	पिस्टन रॉड धागा	जुळलेले सिलेंडर बोर	पिन होल व्यास
Y-M10×1.25	M10×1.25	32 मिमी	φ१०
Y-M12×1.25	M12×1.25	40 मिमी	φ१२
Y-M16×1.5	M16×1.5	50/63 मिमी	φ16
Y-M20×1.5	M20×1.5	80/100 मिमी	φ20
Y-M27×2	M27×2	125 मिमी	φ२७

4. साहित्य आणि तांत्रिक बाबी

• साहित्य: ब्लॅक ऑक्साईड / गॅल्वनाइज्ड फिनिशसह कार्बन स्टील, स्टेनलेस स्टील पर्यायी

• स्विंग कोन: ±5° सिंगल प्लेन स्विंग

• सुसंगतता: पूर्ण श्रेणी मानक वायवीय सिलेंडरसाठी योग्य

• स्थापना: संयुक्त पिस्टन रॉडवर स्क्रू करा, Y फोर्कमध्ये लोड सिंगल लग घाला, पिन शाफ्ट आणि कॉटर पिनसह सुरक्षित करा.

5. द्रुत तुलना: Y-प्रकार / I-प्रकार / रॉड एंड बेअरिंग

ऍक्सेसरी	रचना	स्विंग कामगिरी	अर्ज
Y प्रकार Clevis	दुहेरी कानाचा काटा	±5° सिंगल डायरेक्शन स्विंग	सिंगल इअर लोड लग, उच्च लोड बेअरिंगसह कनेक्ट करा
मी क्लीव्हिस टाइप करतो	सिंगल इअर लग	±5° सिंगल डायरेक्शन स्विंग	दुहेरी कान लोड ब्रॅकेटसह जुळवा
रॉड एंड बेअरिंग	गोलाकार सार्वत्रिक संयुक्त	±13° बहु-दिशा स्विंग	चुकीचे संरेखन आणि विलक्षण लोड इंस्टॉलेशनसाठी

6. निवड मार्गदर्शन

जर तुमची लोड साइड सिंगल इअर शाफ्ट असेल तर → Y clevis निवडा.
जर तुमची लोड साइड डबल इअर ब्रॅकेट असेल तर → I clevis निवडा.
इन्स्टॉलेशनमध्ये विलक्षणता आणि चुकीचे संरेखन असल्यास → रॉड एंड बेरिन निवडा
