SOLH VH मालिका 4-वे 90° मॅन्युअल रोटरी हँड व्हॉल्व्ह तीन पर्यायी केंद्र कार्यांसह, हँडल फिरवून एअर सर्किट्स स्विच करते: 3-पोझिशन सेंटर बंद, 3-पोझिशन सेंटर एक्झॉस्ट आणि 2-पोझिशन प्रकार. अल्ट्रा-लो अंतर्गत गळतीसाठी अचूक रोटरी स्पूल सीलचा अवलंब करून, यात झिंक अलॉय / डाय-कास्ट ॲल्युमिनियम बॉडी आणि स्नेहन-मुक्त दीर्घ सेवा आयुष्य, अपघाती ऑपरेशन टाळण्यासाठी अंगभूत यांत्रिक स्थिती लॉकसह वैशिष्ट्यीकृत आहे. हे साइड पोर्ट आणि तळाच्या पोर्ट पाईपिंग लेआउटला समर्थन देते, पॅनेल फ्लश माउंटिंग किंवा डायरेक्ट बॉडी फिक्सिंगसाठी उपलब्ध आहे, पोर्ट आकार Rc1/4" ते 1" पर्यंत आणि कमाल ऑपरेटिंग प्रेशर 0.7~1.0MPa. सेंटर क्लोज्ड व्हर्जन शटडाऊन दरम्यान सिलेंडर क्लॅम्पिंग प्रेशर ठेवते, तर सेंटर एक्झॉस्ट सुरक्षित देखभालीसाठी पूर्णपणे दाब सोडते. मॅन्युअल सिलेंडर रिव्हर्सिंग, इक्विपमेंट कमिशनिंग व्हेंटिंग, इमर्जन्सी एअर सोर्स आयसोलेशन, सेमी-ऑटोमॅटिक मशीन मॅन्युअल ऑपरेशन आणि वायवीय शिकवण्याच्या चाचणी बेंचसाठी मोठ्या प्रमाणावर वापरले जाते.

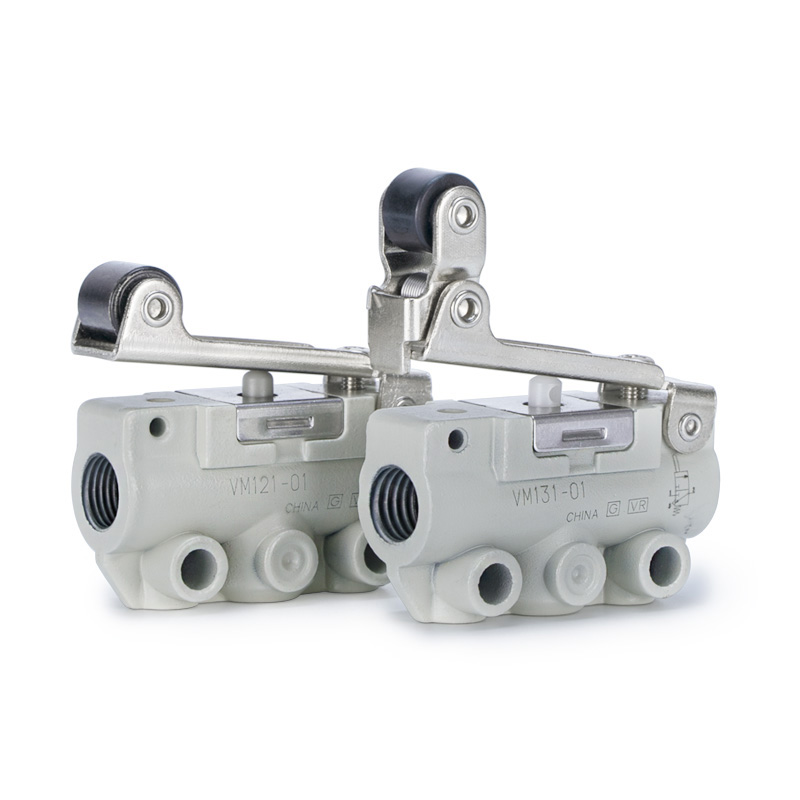

SOLH VM1 (VM100) लघु 2/3 पोर्ट मेकॅनिकल पॉपेट व्हॉल्व्ह समतुल्य SMC मॉडेल्ससह पूर्णपणे बदलण्यायोग्य आहे. कॉम्पॅक्ट विश्वासार्ह पॉपपेट सीलिंग स्ट्रक्चरचा अवलंब करून, यात अल्ट्रा-नॅरो 11 मिमी रुंदी आणि मशिनरीमध्ये सहज एम्बेड केलेले आणि दाट स्टॅकिंग इंस्टॉलेशनसाठी फक्त 60 ग्रॅम वजन आहे. ऑपरेटिंग प्रेशर -100kPa व्हॅक्यूम ते 1.0MPa पॉझिटिव्ह प्रेशर पर्यंत, स्नेहन-मुक्त डिझाइन, उत्कृष्ट घट्टपणा आणि मजबूत धूळ प्रतिरोधासह. M5, Rc1/8, NPT1/8 आणि G1/8 सह अनेक थ्रेड पर्याय उपलब्ध आहेत, साइड पोर्ट आणि खालच्या पोर्ट पाईपिंग लेआउटला सपोर्ट करतात. अदलाबदल करण्यायोग्य ॲक्ट्युएटर हेड्सची संपूर्ण मालिका ऑफर केली आहे: मानक/शॉर्ट प्लंगर, सरळ/शॉर्ट/वन-वे अँटी-रिबाउंड रोलर लीव्हर, फ्लॅट पुशबटन, पिवळा मशरूम इमर्जन्सी स्टॉप, हिरवा इंडिकेटर बटण, बिजागर लीव्हर आणि लॉक करण्यायोग्य रोटरी नॉब, संपूर्ण NC/NO 2-पोर्ट आणि 3-पोर्ट व्हेरिएंटसह. सिलेंडर स्ट्रोक लिमिट डिटेक्शन, मॅन्युअल जॉग कमिशनिंग, सेफ्टी इमर्जन्सी इंटरलॉक, मिनी जिग फिक्स्चर एअर स्विचिंग आणि व्हॅक्यूम ट्रिगर सर्किट्ससाठी मोठ्या प्रमाणावर लागू केले जाते, हे कॉम्पॅक्ट ऑटोमेशन उपकरणांसाठी युनिव्हर्सल मेकॅनिकल एअर सिग्नल ट्रिगर म्हणून कार्य करते.

SOLH VM2 (VM200) मिडियम मेकॅनिकल पॉपेट व्हॉल्व्ह SMC मॉडेल्सशी पूर्णपणे बदलण्यायोग्य आहे. Cv=0.87 प्रवाह गुणांक असलेले मध्यम पॉपपेट बांधकाम वैशिष्ट्यीकृत, त्याची प्रवाह क्षमता मिनी VM1 मालिकेपेक्षा सुमारे 8 पट जास्त आहे, मानक Rc1/4 पोर्ट आणि पर्यायी NPT/G1/4 थ्रेडसह सुसज्ज आहे. हे 0~1.0MPa अंतर्गत कार्य करते आणि व्हॅक्यूमशी विसंगत आहे, स्नेहन-मुक्त पोशाख-प्रतिरोधक पॉपपेट सील आणि मजबूत मेटल बॉडीचा अवलंब करते. साईड पोर्ट आणि बॉटम पोर्ट पाइपिंग लेआउट्स उपलब्ध आहेत, ज्यांना अदलाबदल करण्यायोग्य ॲक्ट्युएटर्सच्या संपूर्ण लाइनअपद्वारे समर्थित आहे: मानक POM रोलर / कठोर स्टील ॲब्रेशन-रेसिस्टंट रोलर लीव्हर, वन-वे अँटी-रिबाउंड रोलर, स्ट्रेट प्लंगर, फ्लॅट पुशबटन, पिवळा मशरूम इमर्जन्सी स्टॉप हेड आणि हिरवा इंडिकेटर बटण. कठोर स्टील रोलर व्हेरिएंट हेवी-ड्यूटी हाय-वेअर उत्पादन लाइन्समध्ये बसते. सिलेंडर आणि स्लाइड टेबल स्ट्रोक मर्यादा शोधणे, उपकरणे मॅन्युअल जॉग कमिशनिंग, जिग फिक्स्चर एअर स्विचिंग आणि सेफ्टी इमर्जन्सी इंटरलॉकसाठी मोठ्या प्रमाणावर वापरले जाते, हे पॅकेजिंग, टेक्सटाईल, प्रिंटिंग आणि सामान्य ऑटोमेशन उत्पादन लाइनसाठी मुख्य प्रवाहातील यांत्रिक एअर ट्रिगर वाल्व म्हणून काम करते.

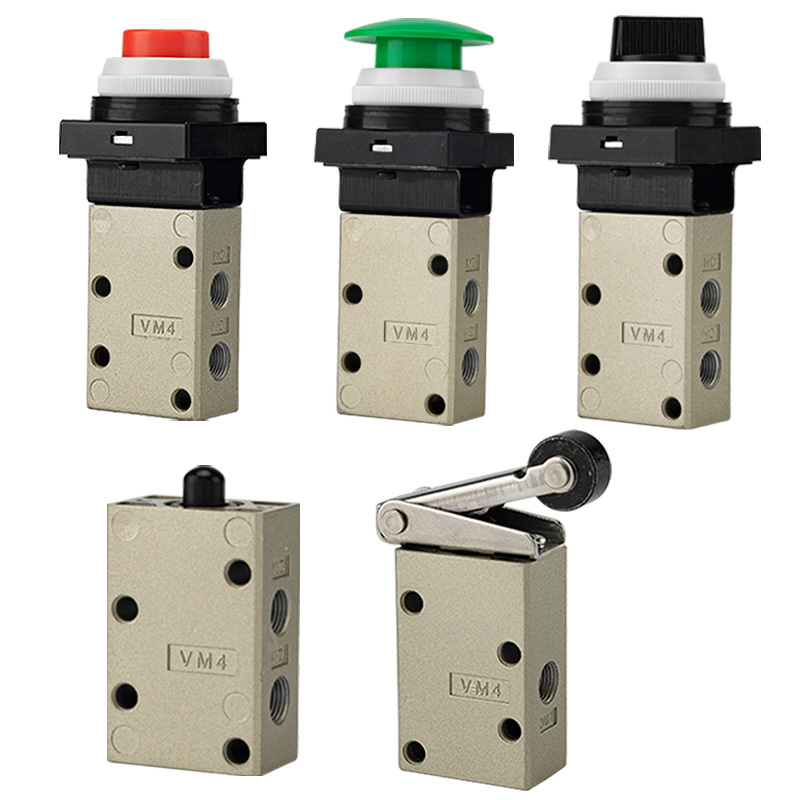

SOLH VM4 (VM400) मध्यम 3-पोर्ट पॉपेट मेकॅनिकल व्हॉल्व्ह, मिनी VM1 आणि उच्च-प्रवाह VM2 मालिका दरम्यान स्थित, समतुल्य SMC मॉडेलसह पूर्णपणे बदलण्यायोग्य आहे. त्याचा मुख्य फायदा -100kPa व्हॅक्यूम ते 1.0MPa पॉझिटिव्ह प्रेशरपर्यंतच्या पूर्ण दाब श्रेणीशी सुसंगतता आहे, हे वैशिष्ट्य VM2 वर अनुपलब्ध आहे. हे पर्यायी NPT/G1/8 थ्रेड्स आणि Cv=0.38 प्रवाह क्षमता, सपोर्टिंग साइड आणि बॉटम पोर्ट पाइपिंग लेआउटसह मानक Rc1/8 पोर्ट स्वीकारते. सॉलिड मेटल बॉडीसह तयार केलेले, ते 1000m/s² प्रभाव आणि जड कंपन सहन करते, कठोर हेवी-ड्यूटी उत्पादन लाइनसाठी योग्य, दीर्घ सेवा आयुष्यासाठी स्नेहन-मुक्त धूळ-प्रतिरोधक पॉपपेट सीलिंगसह. अदलाबदल करण्यायोग्य ॲक्ट्युएटर्सचा संपूर्ण संच प्रदान केला आहे: मानक/कठोर अँटी-अब्रेशन स्टील रोलर लीव्हर, वन-वे अँटी-रिबाउंड रोलर, सरळ प्लंजर, मल्टी-कलर मशरूम इमर्जन्सी स्टॉप बटणे, 2/3-पोझिशन रोटरी नॉब्स, लॉक करण्यायोग्य पुशबटन्स आणि टॉगल हिंग लीव्हर. सिलेंडर आणि स्लाइड टेबल स्ट्रोक मर्यादा शोधणे, व्हॅक्यूम शोषण/रिलीज सर्किट्स, उपकरणे मॅन्युअल जॉग कमिशनिंग, मशीन सेफ्टी इमर्जन्सी इंटरलॉक आणि जिग फिक्स्चर स्विचिंगमध्ये मोठ्या प्रमाणावर लागू केले जाते, हे व्हॅक्यूम सुसंगतता आणि मजबूत शॉक प्रतिरोध आवश्यक असलेल्या कामकाजाच्या परिस्थितीसाठी आदर्श मध्यम यांत्रिक ट्रिगर वाल्व आहे.

SOLH ITV उच्च प्रवाह इलेक्ट्रो-न्यूमॅटिक आनुपातिक वाल्व समतुल्य SMC मॉडेल्ससह पूर्णपणे बदलण्यायोग्य आहे. क्लोज्ड-लूप प्रेशर फीडबॅक सिस्टीमचा अवलंब करून, ते ±1% FS आणि IP6-प्रुफ नियंत्रण splash5st आणि IP6-प्रूफ कंट्रोलसह स्टेपलेस, उच्च-परिशुद्धता रिमोट एअर प्रेशर रेग्युलेशन प्राप्त करण्यासाठी DC0–10V व्होल्टेज, 4–20mA वर्तमान ॲनालॉग सिग्नल आणि CC-Link, PROFINET, इथरनेट/IP सह पर्यायी फील्डबस कम्युनिकेशन स्वीकारते. तीन मालिका विविध प्रवाह श्रेणी कव्हर करतात: सूक्ष्म कमी प्रवाहासाठी ITV1100, सार्वत्रिक मध्यम प्रवाहासाठी ITV2100 आणि 0.005 ते 0.9 MPa पर्यंत समायोजित दाबासह 4400 L/min ANR पर्यंत हेवी उच्च प्रवाहासाठी ITV3100. हे Rc/NPT/G थ्रेड्स आणि पुश-इन फिटिंग्ज, अंगभूत एलईडी डिजिटल डिस्प्ले आणि DC24V कमी वीज पुरवठ्याखाली स्व-निदान अलार्मला समर्थन देते. मोठ्या बोअर सिलिंडर ऍक्च्युएशन, फिल्म आणि वायर कॉन्स्टंट टेंशन कंट्रोल, सेमीकंडक्टर आणि ऑप्टिकल प्रिसिजन प्रक्रिया, ऑटोमॅटिक डिस्पेंसिंग आणि कोटिंग, वेल्डिंग आणि रिव्हटिंग उपकरणांसाठी मल्टी-स्टेज प्रेशर स्विचिंग, ऑटोमेटेड प्रोडक्शन लाइन्सवर डिजिटल सेंट्रलाइज्ड प्रेशर कंट्रोल लक्षात घेण्यासाठी एकाधिक मॅन्युअल रेग्युलेटर बदलण्यासाठी मोठ्या प्रमाणावर लागू केले जाते.

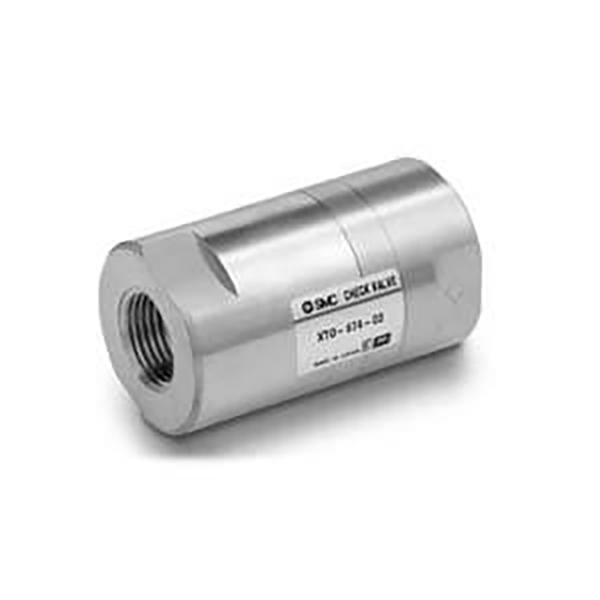

SOLH XTO674 आणि INA14 इनलाइन चेक व्हॉल्व्ह अल्ट्रा-लो 0.01MPa क्रॅकिंग प्रेशरसह समान स्ट्रक्चरल प्लॅटफॉर्म सामायिक करतात, व्हॅक्यूम आणि कमी-दाब द्रव पाइपलाइनमध्ये अँटी-बॅकफ्लो संरक्षणासाठी संकुचित हवा आणि स्वच्छ पाणी या दोन्हीशी सुसंगत आहेत. XTO674 ही सर्व-पितळ क्रायोजेनिक आवृत्ती आहे जी -30℃ पर्यंत काम करते; INA14 मानक मालिका पितळ किंवा SUS304 स्टेनलेस स्टील बॉडी प्रदान करते, मानक NBR सील तसेच पर्यायी तेल आणि उच्च तापमान प्रतिरोधक FKM आणि हवामान-प्रूफ सीआर सीलसह सुसज्ज आहे. फ्लो ॲरो मार्किंगसह कॉम्पॅक्ट इनलाइन थ्रेडेड डिझाइन, व्हॅक्यूम जनरेटर आणि सक्शन कप दरम्यान स्थापित केल्यावर व्हॅक्यूम लॉस आणि रिव्हर्स एअरफ्लो प्रभावीपणे प्रतिबंधित करून, अतिरिक्त कंसशिवाय पाइपलाइनमध्ये थेट माउंट केले जाऊ शकते. या दोन मालिकांमध्ये क्रायोजेनिक उपकरणे, व्हॅक्यूम उत्पादन रेषा, गंज-प्रतिरोधक उच्च-तापमान द्रवपदार्थ सर्किट्स आणि एकमार्गी दाब टिकवून ठेवण्यासाठी आणि बॅकफ्लो प्रतिबंधासाठी सामान्य वायवीय आणि पाण्याच्या पाइपलाइनमध्ये मोठ्या प्रमाणावर लागू केलेल्या पाईप बदलाशिवाय थेट फील्ड अदलाबदलीसाठी समान एकंदर परिमाणे आणि धाग्यांचे आकार वैशिष्ट्यीकृत आहेत.

SOLH HLH अल्ट्रा-थिन साइड L रेल लिनियर स्लाइड सिलेंडर इंस्टॉलेशन स्पेस वाचवण्यासाठी स्लिम लो-प्रोफाइल बॉडीसह एकात्मिक सिंगल-साइड रीक्रिक्युलेटिंग बॉल गाइड रेलचा अवलंब करते, एक डबल-ॲक्टिंग वायवीय स्लाइड प्रकाश-लोड अचूक स्थितीसाठी समर्पित आहे. बोअरचे आकारमान 6, 10, 16 ते 20 मिमी पर्यंत 5-60 मिमी मानक स्ट्रोकसह, ऑपरेटिंग दाब 0.15~ 0.7 MPa आणि कार्य तापमान -20℃ ते 70℃ पर्यंत असते. सिलेंडर बॉडीमध्ये लवचिक पाइपिंग लेआउटसाठी 4-दिशा माउंटिंग टॅप होल आणि 3-साइड एअर पोर्ट आहेत. स्लाइड कॅरेज फिक्स्चर टॅप होल आणि वरच्या आणि समोरच्या पृष्ठभागावर पिन होलसह सुसज्ज आहे. एक अंगभूत चुंबकीय रिंग मानक म्हणून येते, चुंबकीय रीड स्विच माउंट करण्यासाठी दुहेरी बाजूच्या स्लॉटसह. पिस्टन रॉड आणि कॅरेजमधील फ्लोटिंग जॉइंट पार्श्व बाजूचा भार काढून टाकतो आणि उत्कृष्ट सरळपणा आणि रोटेशन-विरोधी अचूकता सुनिश्चित करतो. ट्विन-रेल HLQ मालिकेच्या तुलनेत, HLH मध्ये मर्यादित अरुंद जागेसाठी स्लिमर बाह्यरेखा, 3C आणि सेमीकंडक्टर मिनी इन्स्पेक्शन जिग्स, लाइट-ड्यूटी पुश-क्लॅम्पिंग युनिट्स आणि कॉम्पॅक्ट ऑटोमेशन मशिनरीमध्ये परस्पर पोझिशनिंग यंत्रणा मोठ्या प्रमाणावर लागू केलेली वैशिष्ट्ये आहेत.

SOLH HLQ / HLQL ट्विन-शाफ्ट स्लाइड सिलेंडर्स रीक्रिक्युलेटिंग बॉल रेखीय मार्गदर्शकांचा अवलंब करतात, ज्यात साइड-माउंटेड सिलेंडरसह HLQ कॉम्पॅक्ट मानक आवृत्ती आणि अल्ट्रा-रिजिड सिमेट्रिकल HLQL मॉडेल समाविष्ट आहेत. बोअरचा आकार 6 ते 25 मिमी पर्यंत स्ट्रोक 10-150 मिमी पर्यंत असतो. दुहेरी समांतर पिस्टन रॉड डिझाइन मजबूत थ्रस्ट आणि उत्कृष्ट अँटी-टॉर्शन आणि अँटी-रोटेशन कार्यप्रदर्शन प्रदान करते. पिस्टन आणि स्लाइड कॅरेजमधील अंगभूत फ्लोटिंग जॉइंट विलक्षण पार्श्व भार ऑफसेट करते. बेसमध्ये 3-दिशा माउंटिंग टॅप केलेले छिद्र आहेत, तर स्लाइड कॅरेज मल्टी-सर्फेस फिक्स्चर माउंटिंग होल आणि पोझिशनिंग पिन प्रदान करते; मॅग्नेटिक रीड स्विचेस आणि बिल्ट-इन मॅग्नेटसाठी साइड स्लॉट मानक म्हणून येतात. मल्टिपल बफर पर्याय उपलब्ध आहेत: दुहेरी/सिंगल समायोज्य एअर बफर, हायड्रॉलिक शॉक शोषक आणि गुळगुळीत आवर्तन आणि उच्च पुनरावृत्ती स्थिती अचूकतेसाठी बाह्य स्टॉप ब्लॉक्स. HLQ मर्यादित जागेसह मध्यम-लहान भारांना बसते, तर सममितीय HLQL जड भार आणि गंभीर विलक्षण ऑफसेट हाताळते. 3C, सेमीकंडक्टर असेंब्ली आणि चाचणी उपकरणांमध्ये स्वयंचलित हस्तांतरण, अचूक क्लॅम्पिंग आणि रेखीय स्थितीसाठी मोठ्या प्रमाणावर वापरले जाते.

SOLH HLS/HLSL ट्विन-शाफ्ट स्लाइड सिलेंडर्स लाइन-संपर्क क्रॉस रोलर मार्गदर्शकांचा अवलंब करतात, HLQ बॉल मार्गदर्शक मॉडेलपेक्षा जास्त कडकपणा, पुनरावृत्ती स्थिती अचूकता आणि विलक्षण लोड प्रतिरोधकता प्रदान करतात. दोन प्रकार उपलब्ध आहेत: गंभीर ऑफसेटशिवाय मध्यम-लहान भारांसाठी साइड-माउंट कॉम्पॅक्ट सिलेंडरसह मानक HLS; मध्यवर्ती सिलेंडरसह सममित HLSL आणि जड भारांसाठी दुहेरी समांतर रोलर्स, मोठे विलक्षण टॉर्क आणि अल्ट्रा-प्रिसिजन मागणी. बोअरचा आकार 6-25 मिमी आणि स्ट्रोक 10-150 मिमी व्यापतो. ट्विन पिस्टन रॉड शक्तिशाली थ्रस्ट आणि अँटी-टॉर्शन कार्यप्रदर्शन प्रदान करतात, तर अंगभूत फ्लोटिंग जॉइंट्स लॅटरल डिफ्लेक्शन तणाव दूर करतात. बेस 3-दिशा माउंटिंग होलला सपोर्ट करतो, स्लाइड कॅरेज मल्टी-सर्फेस फिक्स्चर थ्रेड्स आणि पोझिशनिंग पिन राखून ठेवते आणि मॅग्नेटिक रिंग प्लस सेन्सर स्लॉट मानक म्हणून येतात. समायोज्य एअर बफर, हायड्रॉलिक शॉक शोषक आणि बाह्य यांत्रिक स्टॉप हे पर्यायी उपकरणे आहेत. ऑपरेटिंग तापमान -20 ℃ ते 70 ℃ पर्यंत असते. सेमीकंडक्टर, मेडिकल ऑटोमेशन, मशीन टूल जिग्स आणि इतर हेवी-ड्यूटी अल्ट्रा-प्रिसिजन ट्रान्सफर आणि क्लॅम्पिंग पोझिशनिंग स्टेशन्समध्ये मोठ्या प्रमाणावर वापरले जाते.
