ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

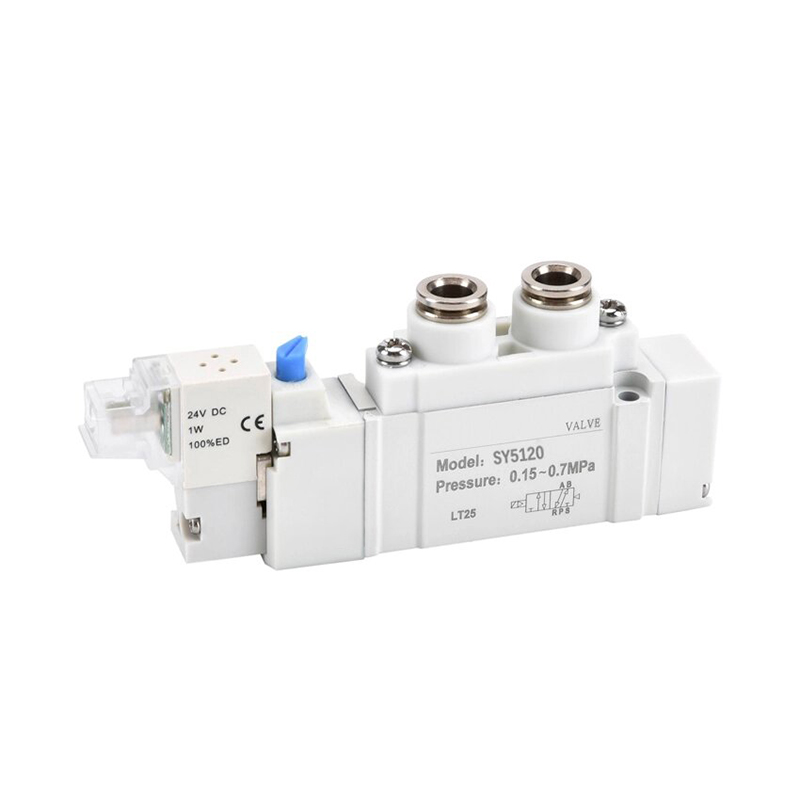

SOLH SY मालिका ही मुख्य प्रवाहातील पायलट-ऑपरेटेड 5-पोर्ट सोलेनोइड व्हॉल्व्ह आहे, ज्यामध्ये अल्ट्रा-कॉम्पॅक्ट बॉडी, अल्ट्रा-लो पॉवरचा वापर आणि मोठ्या प्रमाणात अपग्रेड केलेली प्रवाह क्षमता आहे. हे सर्व स्वयंचलित उत्पादन उपकरणांवर सिलेंडर आवर्तन आणि वायवीय सर्किट स्विचिंगसाठी कोर दिशात्मक नियंत्रण घटक म्हणून काम करते, मूळ SMC SY मालिकेसह पूर्णपणे बदलण्यायोग्य.
|
मालिका कोड |
रुंदी |
मानक पोर्ट पर्याय |
मॅचिंग मॅक्स सिलेंडर बोर |
| SY3000 Mini |
10 मिमी |
M5×0.8, φ4/φ6 पुश-इन फिटिंग |
≤φ50 |
| SY5000 मध्यम (सर्वाधिक लोकप्रिय) |
15 मिमी |
Rc1/8", φ6/φ8 द्रुत फिटिंग |
≤φ63 |
| SY7000 मोठे |
18 मिमी |
Rc1/4", φ8/φ10 पुश-इन फिटिंग |
≤φ80 |
| SY9000 अतिरिक्त मोठे |
/ |
Rc3/8" ~ Rc1/2" |
हेवी-ड्यूटी मोठ्या प्रवाह वायवीय प्रणाली |
1. सर्किट प्रकार:
-- 5/2-वे (सिंगल स्प्रिंग रिटर्न / डबल लॅचिंग कॉइल);
-- 5/3-वे (3 केंद्र कार्ये: केंद्र बंद / केंद्र एक्झॉस्ट / केंद्र दाब पुरवठा)
2. ऑपरेटिंग प्रेशर रेंज
-- अंतर्गत पायलट: 0.1 ~ 0.7 MPa
-- बाह्य पायलट (व्हॅक्यूम सुसंगत): -100 kPa ~ 0.7 MPa
3. ऑपरेटिंग तापमान: -10 ~ 50 ℃ (हवेच्या स्त्रोतामध्ये बर्फ नाही)
4. कॉइल पॉवर वापर: मानक कॉइल 0.35W; ऊर्जा-बचत कमी-पावर कॉइल फक्त 0.1W
5. संरक्षण ग्रेड: प्लग कनेक्टर IP65; मॅनिफोल्ड माउंटिंग बेस IP67
6. सेवा आयुर्मान: 200 दशलक्ष चक्रांपर्यंत गॅप सीलिंग स्पूल; लवचिक सील 70 दशलक्ष चक्रांपर्यंत
7. मानक व्होल्टेज पर्याय: DC12V / DC24V (वस्तुमान मुख्य प्रवाहात); AC110V / AC220V
1. द्रुत प्लग-इन मॅनिफोल्ड माउंट स्ट्रक्चर
-- SS5Y मालिका मॅनिफोल्ड बेसवर थेट स्नॅप करा, जलद असेंब्ली आणि वेगळे करणे, संपूर्ण व्हॉल्व्ह बेट नष्ट न करता सोपे सिंगल-व्हॉल्व्ह देखभाल.
2. अल्ट्रा-लो एनर्जी-सेव्हिंग कॉइल
-- पर्यायी 0.1W लो-पॉवर कॉइल, कमी उष्णता निर्माण करणे, दीर्घकालीन सतत ऊर्जा असलेल्या कामाच्या परिस्थितीसाठी उत्तम प्रकारे योग्य, फॅक्टरी कॉम्प्रेस्ड एअर आणि पॉवर खर्चात मोठ्या प्रमाणात कपात करते.
3. मोठ्या प्रमाणात ऑप्टिमाइझ केलेला हाय फ्लो रनर
-- अंतर्गत स्ट्रीमलाइन ऑप्टिमाइझ केलेले डिझाइन, जुन्या पिढीतील सोलेनॉइड वाल्व्हच्या तुलनेत प्रवाह क्षमता सुमारे 80% ने वाढली, दाब कमी न होता जलद सिलेंडर विस्तार/मागे घेण्याची गती लक्षात येते.
4. अंगभूत पायलट फिल्टर स्क्रीन
-- धूळ आणि अशुद्धता रोखण्यासाठी पायलट व्हॉल्व्ह इनलेटवर एकात्मिक लहान फिल्टर जाळी, प्रभावीपणे स्पूल जॅमिंग अपयश दर कमी करते आणि सेवा आयुष्य वाढवते.
5. बहु-दिशात्मक लवचिक पोर्ट लेआउट
-- बाजूला / वर / खालच्या तीन दिशांना एअर पोर्ट उपलब्ध आहेत, कॉम्पॅक्ट उपकरण फ्रेम्समध्ये यांत्रिक हस्तक्षेप टाळण्यासाठी टयूबिंग राउटिंग मुक्तपणे समायोजित करा.
6. मॉड्यूलर वाल्व आयलंड एकत्रीकरण
-- SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 मालिका मल्टि-स्टेशन मॅनिफोल्ड बेससह पूर्णपणे जुळलेले, केंद्रीकृत युनिफाइड एअर सप्लाय आणि एक्झॉस्ट, नीटनेटके वायरिंग लेआउट आणि कॅबिनेट इन्स्टॉलेशनची जागा वाचवते.

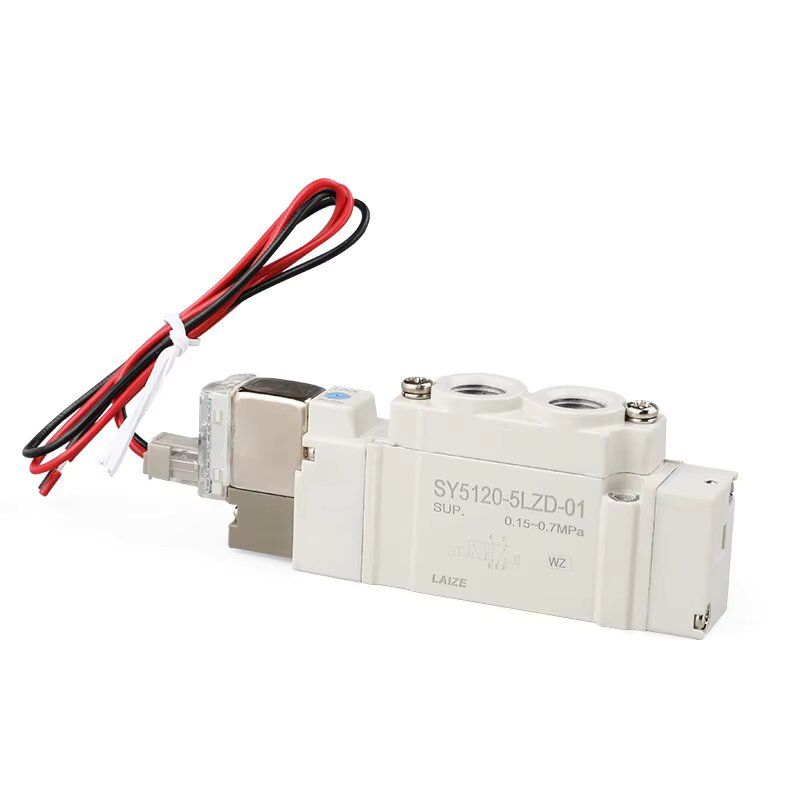

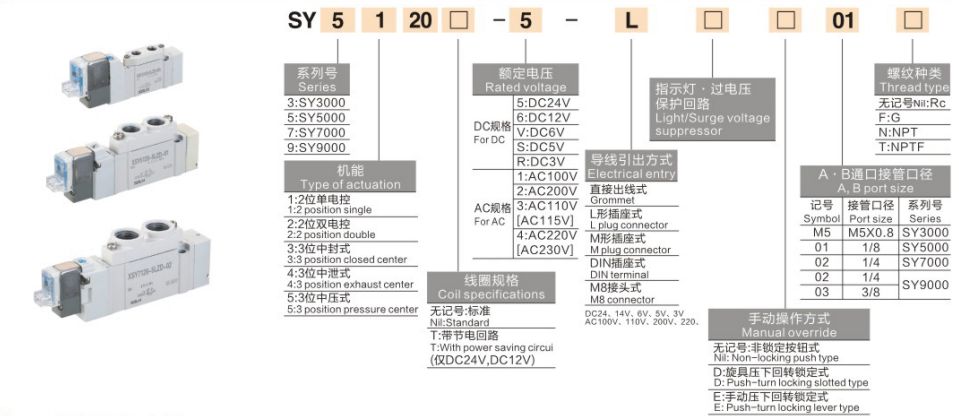

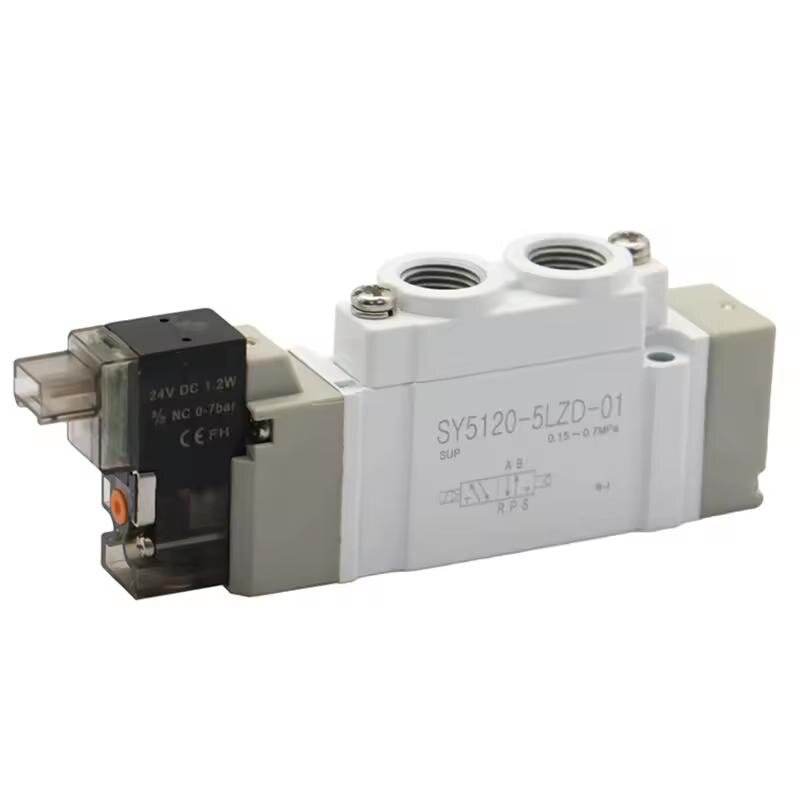

1. SY: पायलट संचालित 5-पोर्ट सोलेनोइड वाल्वचा मालिका कोड
2. 5: आकार मालिका क्रमांक (5 = SY5000 मध्यम मालिका)
3. 1: सर्किट फंक्शन कोड
1 = 5/2 सिंगल कॉइल स्प्रिंग रिटर्न;
2 = 5/2 दुहेरी लॅचिंग कॉइल;
3 = 5/3 तीन-स्थिती वाल्व
4. 2: अंतर्गत स्ट्रक्चरल बेस कोड
5. 0: मानक बेस माउंटिंग प्रकार
6. 5: कॉइल व्होल्टेज कोड (5 = DC24V, मुख्य प्रवाहात)
7. LZ: सॉकेट आणि संरक्षण कॉन्फिगरेशन
एल = एल-आकाराचे प्लग सॉकेट; Z = अंगभूत एलईडी इंडिकेटर + ओव्हरव्होल्टेज संरक्षण सर्किट
8. D: मॅन्युअल ओव्हरराइड कोड (पुश-टर्न लॉकिंग स्क्रू ड्रायव्हर ऑपरेशन)
9. 01: पोर्ट थ्रेड आकार (01 = Rc1/8")
-- स्वयंचलित असेंबली उत्पादन लाइन, सेमीकंडक्टर अचूक उपकरणे, पॅकेजिंग मशिनरी
-- ऑटोमोटिव्ह स्टॅम्पिंग आणि वेल्डिंग उत्पादन लाइन, वैद्यकीय चाचणी उपकरणे
-- वायवीय रोबोटिक ग्रिपर्स, रेखीय स्लाइड सिलेंडर, रोटरी इंडेक्सिंग ॲक्ट्युएटर
-- सिलेंडर फॉरवर्ड/रिट्रीट स्विचिंग, वायवीय सर्किट ऑन-ऑफ आणि स्पीड रेग्युलेटिंग कंट्रोल
सारांशSOLH SY मालिका पायलट-ऑपरेटेड 5-पोर्ट सोलेनोइड व्हॉल्व्ह SY3000/SY5000/SY7000/SY9000 पूर्ण आकाराच्या श्रेणीसह 0.1W ऊर्जा-बचत कॉइल, IP65/IP67 डस्टप्रूफ आणि वॉटरप्रूफ ग्रेड, 80% जास्त प्रवाह आणि जुन्या मॉडेलपेक्षा 80% जास्त प्रवाह आणि 5-पुऱ्या मॉडेल्सच्या तुलनेत इलेक्ट्रॉनिक्स, ऑटोमोटिव्ह, पॅकेजिंग आणि वैद्यकीय उपकरणांमध्ये सिलेंडर ऑटोमेशनसाठी युनिव्हर्सल कॉम्पॅक्ट डायरेक्शनल कंट्रोल व्हॉल्व्ह.
