ZL‑Series व्हॅक्यूम इजेक्टर

SOLIH ZL1 मालिका मल्टी स्टेज एनर्जी सेव्हिंग व्हॅक्यूम इजेक्टर, SMC ZL1 सह पूर्णपणे बदलण्यायोग्य. 0.4-0.6MPa पुरवठ्यावर कमाल सक्शन प्रवाह 100L/मिनिट (ANR). पुरवठा/रिलीज व्हॉल्व्ह कॉम्बिनेशन (K1/K2/B1/B2), पर्यायी व्हॅक्यूम प्रेशर स्विच (NPN/PNP, ॲनालॉग आउटपुट), इंडिकेटर-सर्ज प्रोटेक्शन सर्किट्ससह वाल्व आवृत्त्यांसह वाल्व्हलेस किंवा इंटिग्रेटेड. रोबोट EOAT, 3C पिक अँड प्लेस, लिथियम बॅटरी आणि सच्छिद्र सामग्री हाताळणी ऑटोमेशनसाठी आदर्श.

चौकशी पाठवा

उत्पादन वर्णन

ZL- मालिका मल्टी-स्टेज एनर्जी-सेव्हिंग व्हॅक्यूम इजेक्टर | मॉड्युलर विथ-वॉल्व्ह / व्हॅल्व्हलेस पूर्ण निवड

ब्रँड: SOLH by Richge Technology | SMC ZL1 मूळ मालिकेसह पूर्ण यांत्रिक आणि इंटरफेस अदलाबदल करण्यायोग्य

1. उत्पादन विहंगावलोकन

SOLIH ZL1-मालिका मल्टी-स्टेज डिफ्यूझर व्हेंचुरी एनर्जी-सेव्हिंग व्हॅक्यूम इजेक्टर संरचना स्वीकारते, SMC ZL1 मूळ आकारमान आणि पोर्ट लेआउटसह पूर्णपणे बदलण्यायोग्य आहे. सारख्याच हवेच्या वापराच्या स्थितीत, ते उच्च सक्शन प्रवाह आणि कमी ऊर्जा नुकसान वितरीत करते. हाय-स्पीड पिक-अँड-प्लेस रोबोट मॅनिप्युलेटर्स आणि सच्छिद्र श्वास घेण्यायोग्य वर्कपीससाठी सशक्त शोषण अनुप्रयोगांसाठी व्यापकपणे तैनात.

निवडीसाठी दोन मुख्य कॉन्फिगरेशन:

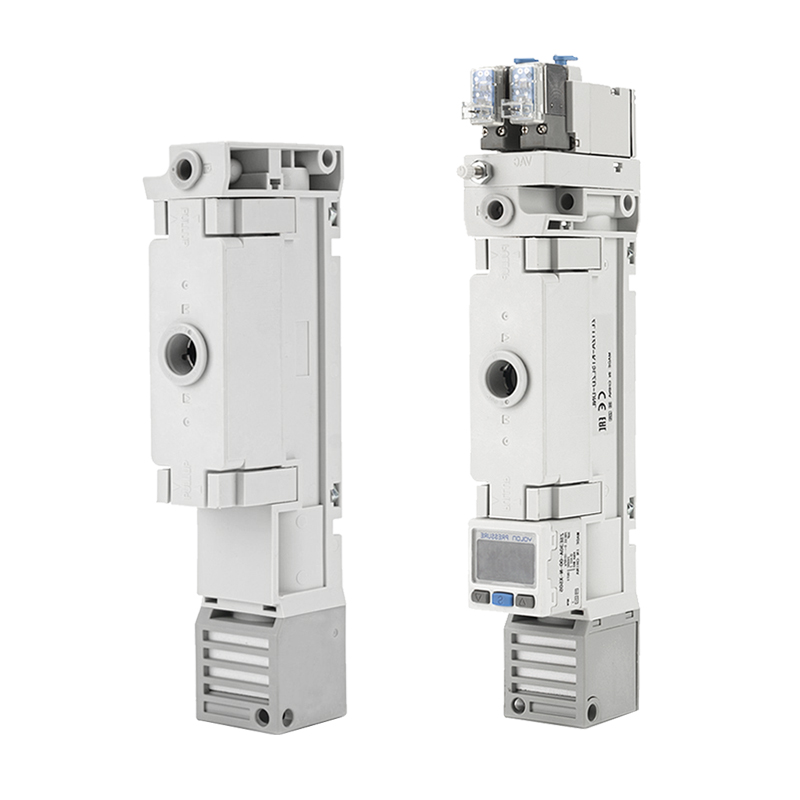

• झडप नसलेला प्रकार (वाल्व्हशिवाय): केवळ शुद्ध इजेक्टर बॉडी, बाह्य सोलनॉइड वाल्व्हद्वारे नियंत्रित. सानुकूल प्रणाली एकत्रीकरणासाठी कमी किमतीचे आणि अत्यंत लवचिक.

• सह-वाल्व्ह प्रकार: इंटिग्रेटेड सप्लाय व्हॉल्व्ह, रिलीज व्हॉल्व्ह आणि व्हॅक्यूम प्रेशर डिटेक्शन मॉड्यूल. कोणतेही अतिरिक्त बाह्य वाल्व घटक आवश्यक नाहीत, सरलीकृत पाइपिंग आणि जलद प्रतिसाद. रोबोट एंड-ऑफ-आर्म टूलींग (EOAT) साठी प्राधान्य दिलेले मुख्य प्रवाहातील समाधान.

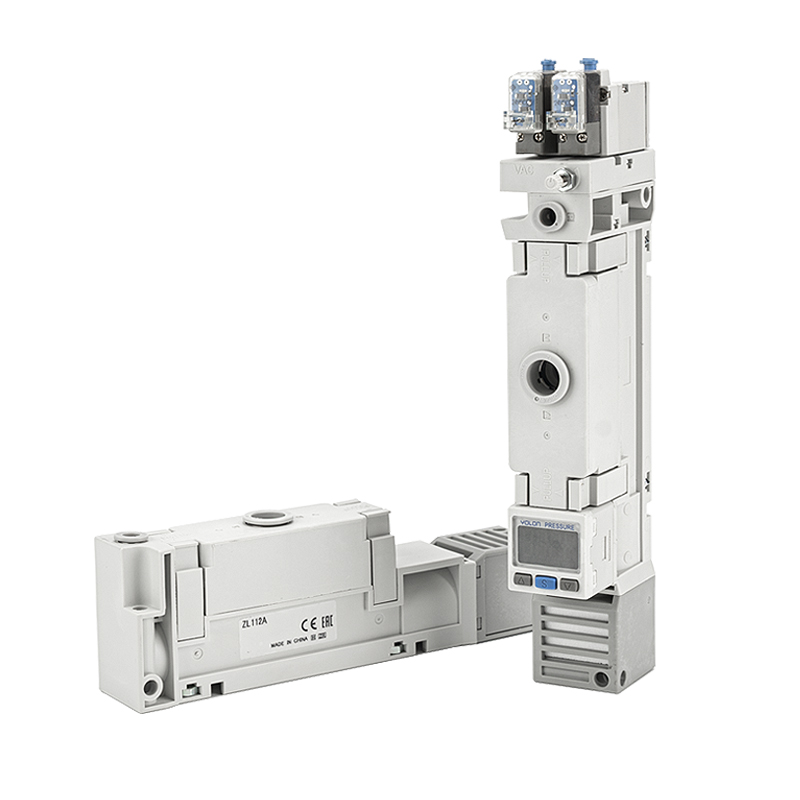

मॉडेल 12A तपशील: कमाल सक्शन फ्लो 100L/min (ANR), कार्यरत पुरवठा हवेचा दाब 0.4~0.6MPa स्वच्छ संकुचित हवा. वन-टच फिटिंगसह सुसज्ज पोर्ट आणि व्हॅक्यूम पोर्ट: Φ6 मेट्रिक किंवा Φ1/2‑इंच इम्पीरियल पर्यायी.

2. सामान्य मॉडेल कोडिंग विहंगावलोकन

2.1 व्हॅल्व्हलेस बेसिक कोडिंग

ZL1‑12A

• ZL1: मल्टी-स्टेज व्हॅक्यूम इजेक्टर मालिका कोड

• 12A: आकार कोड, कमाल सक्शन फ्लो 100L/मिनिट (ANR)

2.2-वाल्व्ह आवृत्तीसाठी पूर्ण कोडिंग (रेखांकन उदाहरण)

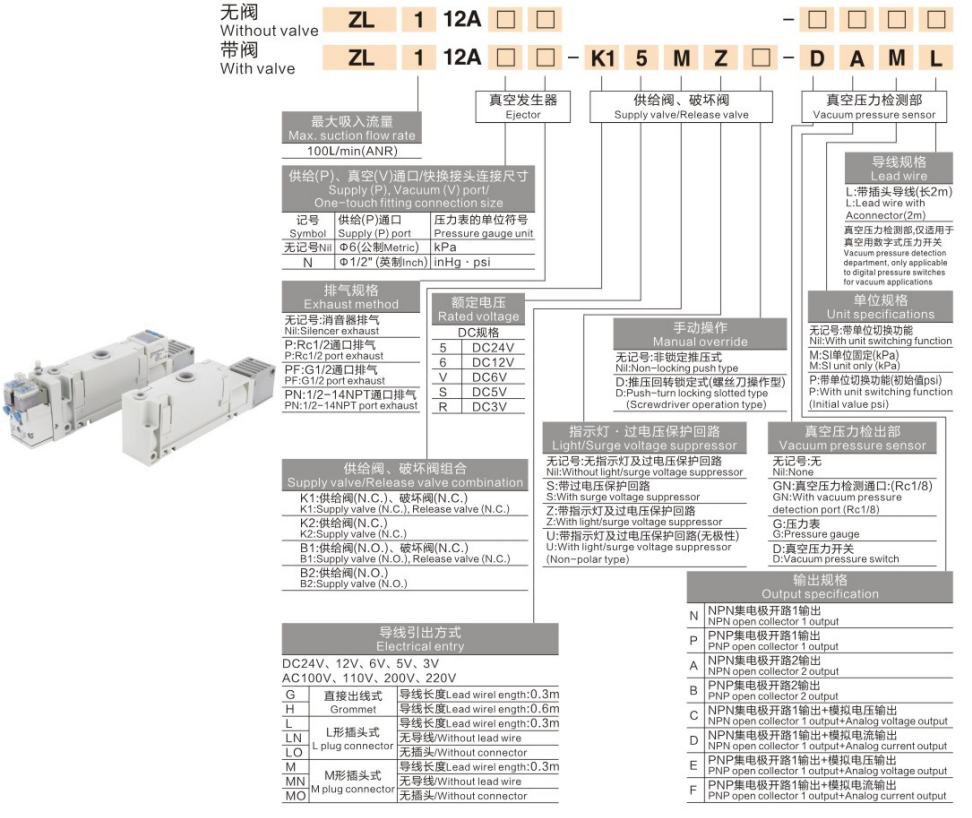

संपूर्ण उदाहरण:ZL1‑12A‑K15MZ‑DAML

कोड विभाग	संबंधित मॉड्यूल आणि व्याख्या
ZL1‑12A	मालिका + आकार कोड (100L/min) व्हॅक्यूम इजेक्टर मुख्य भाग
K1	सप्लाय व्हॉल्व्ह N.C. + रिलीज व्हॉल्व्ह N.C. संयोजन, पुरवठा/रिलीज व्हॉल्व्ह असेंब्ली
5	रेटेड कॉइल व्होल्टेज DC24V
M	M-आकार प्लग-प्रकार वायर आउटलेट, केबल लांबी 0.3m
Z	इंडिकेटर दिवा आणि ओव्हर-व्होल्टेज संरक्षण सर्किटसह
D	अंगभूत व्हॅक्यूम प्रेशर स्विच डिटेक्शन युनिट
A	NPN ओपन-कलेक्टर ड्युअल-चॅनेल आउटपुट तपशील
M(L)	प्रेशर-स्विच केबल: प्लगसह 0.3m / 2m, फक्त एक निवडा

3. पूर्ण स्टेप बाय स्टेप मॉडेल कोड ब्रेकडाउन

3.1 पुरवठा(P) / व्हॅक्यूम(V) पोर्ट वन-टच फिटिंग आकार

खूण करा	पुरवठा (पी) पोर्ट	प्रेशर युनिट पर्याय
कोणतेही चिन्ह / एन	Φ6 मेट्रिक वन-टच फिटिंग	kPa
इंच आवृत्ती	Φ1/2" इंपीरियल वन-टच फिटिंग	inHg, psi

3.2 एक्झॉस्ट पद्धत

खूण करा	एक्झॉस्ट वर्णन
मार्क नाही	सायलेन्सर एक्झॉस्ट (मानक, कमी-आवाज कामगिरी)
पीआर	1/4" पोर्ट एक्झॉस्ट, केंद्रीकृत एक्झॉस्टसाठी बाह्य पाइपिंग
PG1/2	G1/2 पोर्ट एक्झॉस्ट, मोठा प्रवाह केंद्रीकृत एक्झॉस्ट
PN1/2‑14NPT	उत्तर-अमेरिकन उपकरणांसाठी NPT 1/2-14 पोर्ट एक्झॉस्ट

3.3 रेटेड व्होल्टेज

कोड	व्होल्टेज तपशील
5	DC24V (औद्योगिक मुख्य प्रवाह)
6	DC12V
V	DC6V (पर्यायी)
VDC	DC5V (केवळ कस्टम-मेड)

3.4 सप्लाई व्हॉल्व्ह आणि रिलीज व्हॉल्व्ह कॉम्बिनेशन्स (वॉल्व्ह मॉडेल्ससह)

कोड	वाल्व संयोजन	कार्य वर्णन
K1	सप्लाय व्हॉल्व्ह N.C. + रिलीज व्हॉल्व्ह N.C.	व्हॅक्यूम बिल्ड-अपसाठी ऊर्जा पुरवठा; जलद ब्रेक-व्हॅक्यूमसाठी रिलीझला ऊर्जा द्या. मानक मुख्य प्रवाहाची निवड.
K2	पुरवठा वाल्व N.C. (रिलीझ वाल्व नाही)	फक्त पुरवठा नियंत्रण; व्हॅक्यूम नैसर्गिकरित्या सोडला जातो, खर्च-अनुकूलित समाधान.
B1	पुरवठा वाल्व N.O. + रिलीज व्हॉल्व्ह N.C.	विशेष व्हॅक्यूम-होल्डिंग कामाच्या परिस्थितीसाठी सामान्यत: उघडा पुरवठा झडप, पॉवर-ऑफ झाल्यावर सतत हवा पुरवठा.
B2	पुरवठा वाल्व N.O. (रिलीज व्हॉल्व्ह नाही)	मूलभूत सामान्यपणे-ओपन सप्लाय कॉन्फिगरेशन.

3.5 मॅन्युअल ओव्हरराइड कार्य

खूण करा	मॅन्युअल-ओव्हरराइड ऑपरेशन मोड
मार्क नाही	नॉन-लॅचिंग पुश-बटण: उत्साही करण्यासाठी पुश करा, रीसेट करण्यासाठी सोडा.
D	पुश-टर्न लॉकिंग प्रकार (स्क्रू ड्रायव्हर ऑपरेट करण्यायोग्य), चालू आणि डीबगिंग दरम्यान सतत हवा पुरवठ्यासाठी लॉक.

3.6 इंडिकेटर लॅम्प आणि ओव्हर-व्होल्टेज प्रोटेक्शन सर्किट

खूण करा	कॉन्फिगरेशन वर्णन
मार्क नाही	कोणताही सूचक दिवा नाही आणि ओव्हर-व्होल्टेज संरक्षण सर्किट नाही.
S	कॉइल सर्व्हिस लाइफ वाढवण्यासाठी अंगभूत ओव्हर-व्होल्टेज सर्ज-सप्रेशन सर्किट.
Z	पॉवर-ऑन स्टेटस व्हिज्युअलायझेशनसाठी इंडिकेटर लॅम्प प्लस ओव्हर-व्होल्टेज संरक्षण सर्किट.
U	पोलॅरिटी-फ्री इंडिकेटर दिवा आणि ओव्हर-व्होल्टेज संरक्षण सर्किट, अनियंत्रित वायरिंगला अनुमती आहे.

3.7 इलेक्ट्रिकल एंट्री / वायर आउटलेट मोड

कोड	केबल आउटलेट व्याख्या
G	ग्रॉमेट केबल एंट्री, केबलची लांबी: 0.3m
H	L-आकार प्लग-प्रकार आउटलेट, केबल लांबी: 0.6m
एलएन	एल-आकार प्लग-प्रकार, केबल पुरवलेली नाही (ग्राहक स्वत: तयार वायरिंग हार्नेस)
M	M-आकार प्लग-प्रकार आउटलेट, केबल लांबी: 0.3m
MN	एम-शेप प्लग-प्रकार, केबल पुरवलेली नाही (ग्राहक स्वत: तयार वायरिंग हार्नेस)

3.8 व्हॅक्यूम प्रेशर युनिट (केवळ व्हॅक्यूम-डिटेक्शन सुसज्ज युनिट्ससाठी वैध)

खूण करा	युनिट सेटिंग
मार्क नाही	मल्टी-युनिट स्विच करण्यायोग्य: kPa / inHg / psi निवडण्यायोग्य
M	निश्चित-युनिट, फक्त kPa
S	मल्टी-युनिट स्विच करण्यायोग्य, psi वर फॅक्टरी प्रीसेट
P	मल्टी-युनिट स्विच करण्यायोग्य, psi वर फॅक्टरी प्रीसेट

3.9 व्हॅक्यूम प्रेशर डिटेक्शन मॉड्यूल

खूण करा	शोध कार्य आणि अनुप्रयोग
मार्क नाही	डिटेक्शन युनिट नाही; शुद्ध इजेक्टर बॉडी, बाह्य सेन्सर स्वतंत्रपणे कनेक्ट करा.
जीएन	व्हॅक्यूम-डिटेक्शन पोर्ट (Rc1/8), बाह्य डिजिटल प्रेशर गेज किंवा PLC अधिग्रहण मॉड्यूल कनेक्ट करा.
G	स्थानिक ऑन-साइट व्हिज्युअल व्हॅक्यूम-लेव्हल रीडिंगसाठी अंगभूत ॲनालॉग प्रेशर गेज.
D	बिल्ट-इन व्हॅक्यूम प्रेशर स्विच, आउटपुट स्विच / गहाळ-भाग अलार्म आणि वर्कपीस-इन-प्लेस फीडबॅकसाठी ॲनालॉग सिग्नल.

3.10 आउटपुट तपशील (D-प्रकार व्हॅक्यूम प्रेशर स्विचसाठी)

कोड	आउटपुट मोड वर्णन
N	NPN ओपन-कलेक्टर 1-चॅनेल आउटपुट, PLC NPN इनपुट चॅनेलसाठी मानक
P	PNP ओपन-कलेक्टर 1-चॅनेल आउटपुट
A	NPN ओपन-कलेक्टर ड्युअल-चॅनेल स्वतंत्र आउटपुट
W	PNP ओपन-कलेक्टर ड्युअल-चॅनेल स्वतंत्र आउटपुट
C	NPN 1-चॅनेल स्विच + ॲनालॉग व्होल्टेज आउटपुट
D	NPN 1-चॅनेल स्विच + ॲनालॉग वर्तमान आउटपुट
E	PNP 1-चॅनेल स्विच + ॲनालॉग व्होल्टेज आउटपुट
F	PNP 1-चॅनेल स्विच + ॲनालॉग वर्तमान आउटपुट

3.11 प्रेशर-स्विच केबल स्पेसिफिकेशन (डी-प्रकारासाठी)

कोड	केबल व्याख्या
L	पूर्व-एकत्रित प्लग-इन केबल, एकूण लांबी: 2m
M	पूर्व-एकत्रित प्लग-इन केबल, एकूण लांबी: 0.3m

4. मुख्य तांत्रिक तपशील सारांश

पॅरामीटर आयटम	मानक तपशील
कार्य तत्त्व	मल्टी-स्टेज डिफ्यूझर व्हेंचुरी व्हॅक्यूम इजेक्टर, उच्च-कार्यक्षमता ऊर्जा-बचत संरचना
कमाल सक्शन प्रवाह (12A आकार)	100L/मिनिट (ANR)
मानक पुरवठा हवा दाब	0.4 ~ 0.6MPa
पुरवठा / व्हॅक्यूम पोर्ट	वन-टच फिटिंग: Φ6 मेट्रिक / Φ1/2" इम्पीरियल ऐच्छिक
एक्झॉस्ट पर्याय	मानक सायलेंसर एक्झॉस्ट; PR / PG / PN पोर्ट-प्रकार केंद्रीकृत बाह्य एक्झॉस्ट पर्यायी
रेटेड कॉइल व्होल्टेज	DC24V / DC12V / DC6V; सानुकूल विनंतीवर DC5V उपलब्ध
विद्युत प्रवेश पर्याय	G grommet / H‑L आकार प्लग / M‑M आकार प्लग; ग्राहक वायरिंगसाठी LN / MN केबल-लेस आवृत्ती
व्हॅक्यूम डिटेक्शन युनिट	डिटेक्शन नाही / GN डिटेक्शन पोर्ट(Rc1/8) / G लोकल प्रेशर गेज / D अंगभूत व्हॅक्यूम प्रेशर स्विच
सिग्नल आउटपुट	NPN / PNP सिंगल-ड्युअल चॅनेल स्विच आउटपुट; एनालॉग व्होल्टेज / वर्तमान आउटपुट पर्यायी
इंडिकेटर आणि सर्ज-संरक्षण	कोणतेही संरक्षण नाही / S सर्ज-संरक्षण / Z इंडिकेटर + संरक्षण / U ध्रुवता-मुक्त सूचक + संरक्षण

5. व्हॅल्व्हलेस VS विथ-वॉल्व्ह निवड संदर्भ सारणी

तुलना आयटम	झडपरहित प्रकार ZL1‑12A	झडप प्रकार ZL1‑12A‑K1 सह…
एकात्मिक झडपा	अंगभूत वाल्व्ह नाहीत, बाह्य 3-वे सोलेनोइड वाल्व आवश्यक आहे	इंटिग्रेटेड सप्लाय व्हॉल्व्ह + रिलीज व्हॉल्व्ह (K1/K2/B1/B2 मालिका)
व्हॅक्यूम ब्रेक पद्धत	बाह्य वाल्व किंवा नैसर्गिक प्रकाशनाद्वारे नियंत्रित	जलद वर्कपीस ड्रॉप-ऑफसाठी अंगभूत रिलीझ वाल्वद्वारे झटपट व्हॅक्यूम ब्रेक
प्रतिसादाची गती	बाह्य वाल्व आणि पाईप-लाइन लेआउटवर अवलंबून	हाय-सायकल-रेट रोबोट ऍप्लिकेशनसाठी जलद समाकलित प्रतिसाद
पाइपिंग जटिलता	वेगळे व्हॉल्व्ह, फिटिंग आणि फिल्टर उपकरणे आवश्यक आहेत	अत्यंत समाकलित, किमान ऑन-साइट पाइपिंग काम
खर्च आणि लवचिकता	सर्वात कमी किंमत, कमाल सिस्टम-डिझाइन लवचिकता	उच्च एकत्रीकरण पातळी, रोबोट EOAT एंड इफेक्टरसाठी प्राधान्य
प्रेशर-डिटेक्शन	बाह्य व्हॅक्यूम प्रेशर स्विच आवश्यक आहे	पर्यायी अंगभूत जी प्रेशर गेज / डी व्हॅक्यूम प्रेशर स्विच

6. मानक व्हॅक्यूम सर्किट कॉन्फिगरेशन सोल्यूशन्स

उपाय 1: व्हॅल्व्हलेस कॉस्ट-ऑप्टिमाइज्ड सर्किट

AFC2000 नॉन-ऑइल टू-युनिट एअर सोर्स ट्रीटमेंट → 3V110 3-वे सोलेनोइड वाल्व → ZL1‑12A व्हॅल्व्हलेस व्हॅक्यूम इजेक्टर → ZPT व्हॅक्यूम सक्शन कप

उपाय 2: झडप हाय-स्पीड रोबोट पिक-अँड-प्लेस सर्किटसह

AR प्रेशर रेग्युलेटर → ZL1‑12A‑K15MZ‑DAML (इंटिग्रेटेड सप्लाय व्हॉल्व्ह, रिलीज व्हॉल्व्ह आणि व्हॅक्यूम प्रेशर स्विच) → रोबोट एंड-इफेक्ट सक्शन कप, ऑटोमॅटिक मिसिंग-वर्कपीस अलार्म फंक्शन समर्थित.

उपाय 3: मल्टी-बँक केंद्रीकृत एअर सप्लाय सर्किट

AFC लार्ज-फ्लो नॉन-ऑइल टू-युनिट → मल्टीपल ZL1 विथ-व्हॉल्व्ह इजेक्टर मॅनिफोल्ड असेंब्ली → मल्टी-सक्शन-कप सिंक्रोनस मटेरियल पिकिंग.

7. चरण-दर-चरण निवड मार्गदर्शन

• पोर्ट आकार: मानक PU6 / Φ6 ट्यूबिंगसाठी, नो-मार्क मेट्रिक पोर्ट निवडा. इम्पीरियल Φ1/2" टयूबिंगसाठी, इंपीरियल पोर्ट inHg/psi प्रेशर युनिटसह निर्दिष्ट करा.

• एक्झॉस्ट: कमी-आवाज कार्यशाळेच्या वातावरणासाठी, मानक सायलेन्सर एक्झॉस्ट ठेवा. नियोजित सुरक्षित क्षेत्रामध्ये थकण्यासाठी, PR/PG/PN पोर्ट-प्रकार केंद्रीकृत एक्झॉस्टचा अवलंब करा.

• व्होल्टेज: घरगुती ऑटोमेशन उपकरणांसाठी DC24V(कोड 5); युरोपियन निर्यात किंवा कमी-व्होल्टेज-डिव्हाइस प्रकल्पांसाठी DC12V / DC6V.

• वाल्व संयोजन: मानक हाय-स्पीड पिक-अँड-प्लेससाठी K1 (N.C. पुरवठा + N.C. रिलीज); खर्च कमी करण्यासाठी K2; विशेष सामान्यपणे-ओपन व्हॅक्यूम-होल्डिंग कामाच्या परिस्थितीसाठी B1/B2.

• शोध आवश्यकता: PLC गहाळ-भाग अलार्मसाठी D व्हॅक्यूम प्रेशर स्विच (NPN/PNP जुळणारे PLC इनपुट प्रकार) निवडा; ऑन-साइट व्हिज्युअल तपासणीसाठी G स्थानिक दाब मापक; तृतीय-पक्ष बाह्य डेटा संपादनासाठी GN शोध पोर्ट.

• सूचक आणि सर्ज-संरक्षण: कॅबिनेट डायग्नोस्टिक संकेतासाठी Z/U आवृत्ती निवडा; दमट कठोर कामकाजाच्या वातावरणासाठी एस ओव्हर-व्होल्टेज-संरक्षण.

• मॅन्युअल ओव्हरराइड: वारंवार कमिशनिंग आणि डीबगिंग परिस्थितींसाठी डी पुश-टर्न लॉकिंग मॅन्युअल-ओव्हरराइड निवडा, लॉक केलेला सतत हवा पुरवठा सपोर्ट करा.

8. विशिष्ट उद्योग अनुप्रयोग परिस्थिती

• 3C इलेक्ट्रॉनिक्स पीसीबी आणि चिप हाय-स्पीड पिक-अँड-प्लेस हाताळणी

• लिथियम-आयन बॅटरी इलेक्ट्रोड शीट सामग्री हस्तांतरण

• कार्टन आणि सच्छिद्र-सामग्री मजबूत-बल शोषण

• काच आणि शीट-मेटल हेवी-ड्युटी रोबोटिक पिकिंग

• इंजेक्शन-मोल्डिंग रोबोट पार्ट काढणे आणि डिमोल्डिंग

• फूड-प्रोसेसिंग पॅकेजिंग ग्रॅबिंग ऍप्लिकेशन

• हाय-स्पीड रोबोटिक ट्रान्सफर सिस्टमची लॉजिस्टिक्स क्रमवारी लावते

9. महत्वाचे ऑपरेशन आणि इंस्टॉलेशन नोट्स

• ऑइल-मिस्ट एफआरएल युनिट्स वापरू नका (एसी / बीसी मालिका तीन-युनिट) व्हॅक्यूम इजेक्टर एअर सप्लायसाठी. स्नेहन तेल मल्टि-स्टेज डिफ्यूझर नोजल बंद करेल, AFC नॉन-ऑइल टू-युनिट एअर-सोर्स ट्रीटमेंट युनिट अवलंबणे आवश्यक आहे.

• अपस्ट्रीम बाजूला ZFC इनलाइन व्हॅक्यूम फिल्टर अनिवार्यपणे स्थापित करा. लहान मल्टी-स्टेज नोझल धूळ संवेदनशील असतात; कण दूषित झाल्यानंतर सक्शन प्रवाह मोठ्या प्रमाणात खराब होईल.

• वेगवान व्हॅक्यूम बिल्ड-अप आणि स्थिर सक्शन कार्यक्षमतेची हमी देण्यासाठी इजेक्टर आणि सक्शन कप दरम्यान नळीची लांबी शक्य तितकी लहान ठेवा.

• इष्टतम पुरवठा हवा दाब श्रेणी 0.4~0.6MPa. अपुरा दबाव कमकुवत सक्शन ठरतो; जास्त दाबामुळे संकुचित हवेचा वापर वाढतो.

• व्हॉल्व्ह मॉडेल्ससाठी, कंट्रोल कॅबिनेटमध्ये सोलेनोइड कॉइलची सेवा आयुष्य वाढवण्यासाठी अंगभूत सर्ज-प्रोटेक्शन सर्किट असलेल्या Z/S/U आवृत्त्या निवडा.

• पीआर / PG / PN केंद्रीकृत एक्झॉस्ट कॉन्फिगरेशनसाठी, अबाधित एक्झॉस्ट पाइपिंग राखा, बॅक-प्रेशर व्हॅक्यूम-बिल्डिंग कार्यक्षमतेस गंभीरपणे खराब करेल.
