ब्रँड:Richge तंत्रज्ञान द्वारे SOLH
SOLH ZL112 मालिका एक एकीकृत मल्टी-स्टेज व्हेंचुरी व्हॅक्यूम इजेक्टर आहे जो SMC समतुल्य मॉडेल्ससह पूर्णपणे बदलू शकतो. यात अल्ट्रा-हाय व्हॅक्यूम डिग्री, मोठा सक्शन फ्लो आणि हवेचा वापर अत्यंत कमी करण्याची वैशिष्ट्ये आहेत. सोलेनोइड सप्लाय/रिलीज व्हॉल्व्ह, व्हॅक्यूम प्रेशर गेज, डिजिटल डिस्प्ले मीटर आणि व्हॅक्यूम प्रेशर स्विचसह अनेक पर्यायी एकात्मिक मॉड्यूल्स उपलब्ध आहेत. हे ऑटोमेटेड रोबोटिक आर्म्स आणि मल्टी-सक्शन कप फिक्स्चर सिस्टमसाठी कोर व्हॅक्यूम युनिट म्हणून काम करते.

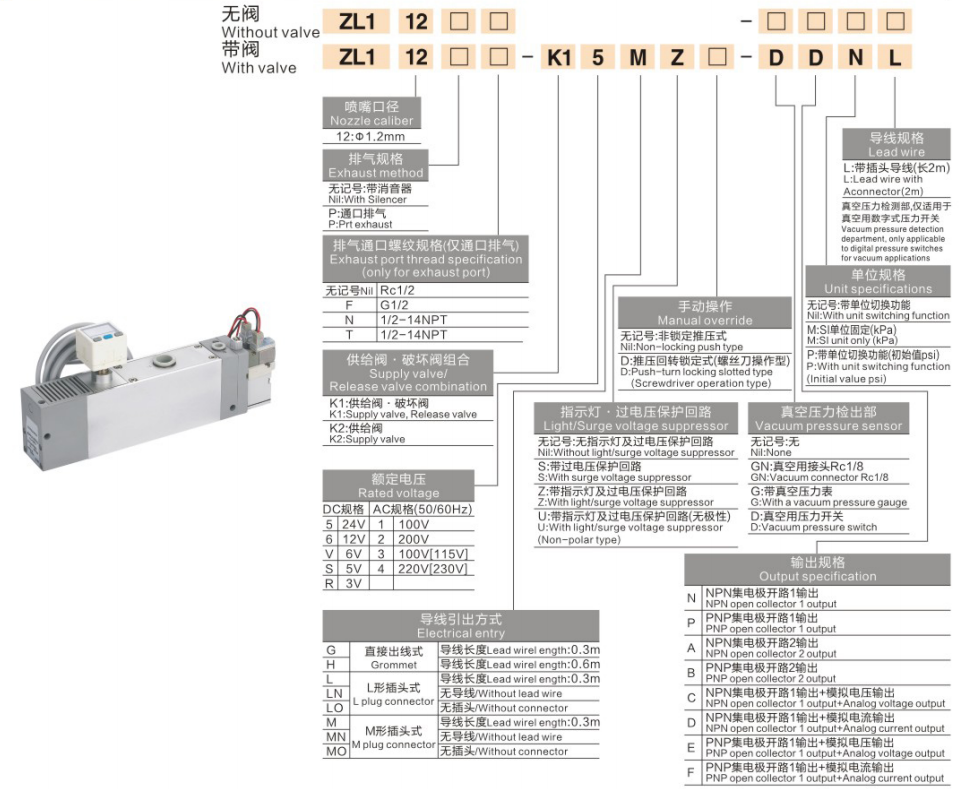

1. पूर्ण वाल्व असेंब्लीसह मॉडेलचे उदाहरण: ZL112-□-□-K15MZ-□-DDNL
|
स्थिती |
कोड |
व्याख्या आणि तपशीलवार स्पष्टीकरण |
| १-४ |
ZL112 |
मालिका कोड: मल्टी-स्टेज व्हॅक्यूम इजेक्टर, मानक नोजल बोर Φ1.2 मिमी |
| 5 वा |
रिक्त / पी |
एक्झॉस्ट स्ट्रक्चर रिक्त: एकात्मिक सायलेन्सरसह एक्झॉस्ट (मानक आवाज कमी करणे) पी: उच्च प्रवाह आणि केंद्रीकृत एक्झॉस्ट पाइपलाइनसाठी पोर्टेड एक्झॉस्ट |
| 6 वा |
रिक्त / एफ / एन / टी |
एक्झॉस्ट पोर्ट थ्रेडब्लँक: Rc1/2 अंतर्गत थ्रेडF=G1/2, N=1/2-14NPT आणि इतर थ्रेड पर्याय |
| ७-८ |
K1 / K2 |
सोलेनोइड व्हॉल्व्ह कॉम्बिनेशनK1: ड्युअल व्हॉल्व्ह (सप्लाय व्हॉल्व्ह + व्हॅक्यूम रिलीझ ब्लो-ऑफ वाल्व्ह, ऑटो सक्शन आणि ब्लो-ऑफ) K2: सिंगल सप्लाय व्हॉल्व्ह, खर्च-बचत, बाह्य ब्लो-ऑफ सर्किट आवश्यक |
| 9वी |
5/6/V/S/R |
Solenoid रेट केलेले व्होल्टेज5=DC24V (डिफॉल्ट), 6=DC12V, V=AC100V, S=AC200V, R=AC220V |
| 10वी |
M/L/G |
वायर आउटलेट फॉर्मM=M-आकाराचा प्लग कनेक्टर, L=L-आकाराचा प्लग कनेक्टर, वेगवान वायरिंग बदलण्यासाठी G=डायरेक्ट हार्ड वायरM/L द्रुत प्लग डिझाइन |
| 11 वा |
Z |
एलईडी इंडिकेटर + ओव्हरव्होल्टेज संरक्षण सर्किट, सोलेनोइड कॉइल बर्नआउट प्रतिबंधित करते |
| 12वी |
रिक्त / डी |
मॅन्युअल ओव्हरराइड बटण ब्लँक: नॉन-लॅचिंग पुश बटणD: पुश आणि टर्न लॉकिंग प्रकार (स्क्रू ड्रायव्हर समायोज्य) |
| 13 वा |
रिक्त / GN / G / D |
व्हॅक्यूम प्रेशर मॉनिटरिंग मॉड्यूल ब्लँक: व्हॅक्यूम डिटेक्शन ऍक्सेसरी नाही जीएन: व्हॅक्यूम पोर्ट अडॅप्टर आरसी१/२, जी: ॲनालॉग मेकॅनिकल व्हॅक्यूम गेज, डी: इलेक्ट्रॉनिक व्हॅक्यूम प्रेशर स्विच |
| 14 वा |
N/P/A/B/C/D/E/F |
ट्रान्झिस्टर आउटपुट सिग्नल स्पेसिफिकेशनN=NPN ओपन कलेक्टर 1 चॅनेल; P=PNP ओपन कलेक्टर 1 channelA=2-चॅनेल NPN; B=2-चॅनेल PNPC=1ch NPN + ॲनालॉग व्होल्टेज आउटपुट; D=1ch NPN + ॲनालॉग करंट आउटपुटE=1ch PNP + ॲनालॉग व्होल्टेज आउटपुट; F=1ch PNP + ॲनालॉग करंट आउटपुट |
| १५-१६ |
NL / ML / PL |
आउटपुट वायर हार्नेस कॉन्फिगरेशनN=मानक, M=युनिट निश्चित, P=स्विच पॉइंट ॲडजस्टेबल, L=2m प्लग केबल समाविष्ट |

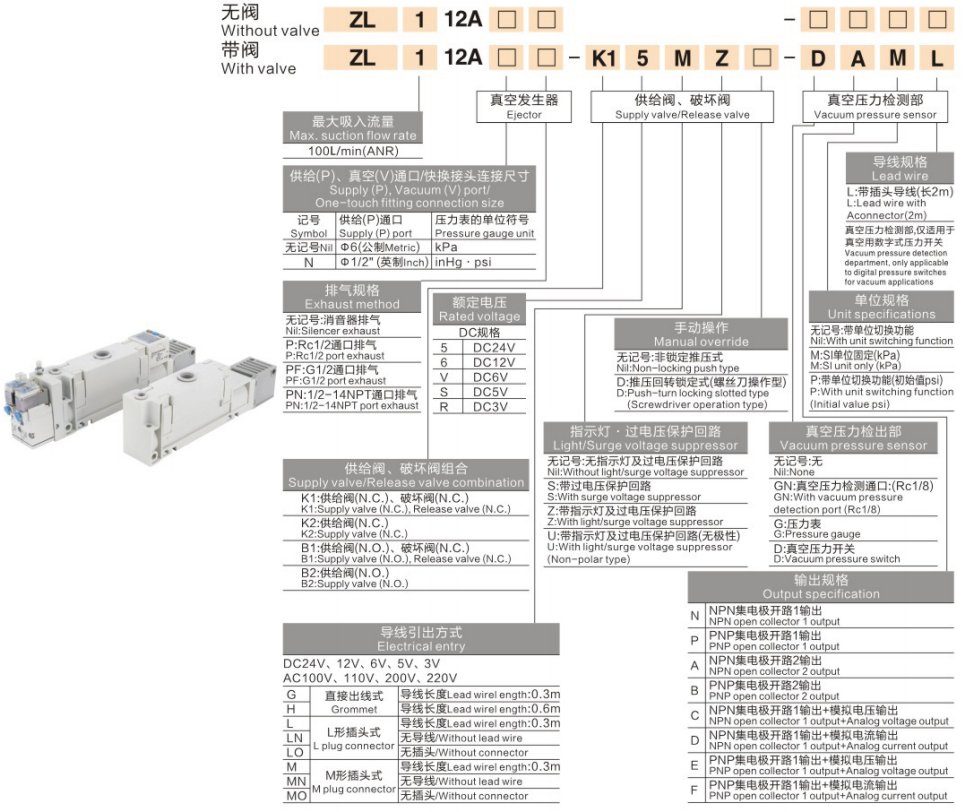

1. नवीन समाकलित ZL112A मालिका (अपग्रेड केलेली मल्टी-फंक्शन आवृत्ती)
|
मॉडेल कोड |
संपूर्ण कॉन्फिगरेशन वर्णन |
लक्ष्य अनुप्रयोग परिस्थिती |
| ZL112A |
व्हॉल्व्ह आणि गेजशिवाय बेसिक बेअर युनिट |
बाह्य सोलेनोइड वाल्वसह सामान्य साधे व्हॅक्यूम सर्किट |
| ZL112AP |
मूलभूत युनिट + Rc1/2 केंद्रीकृत एक्झॉस्ट पोर्ट |
उच्च प्रवाह एक्झॉस्ट, आवाज कमी करण्याची आवश्यकता नाही |
| ZL112A-DNL |
अंगभूत व्हॅक्यूम प्रेशर स्विच, 1-चॅनेल एनपीएन सिग्नल आउटपुट |
NPN सिग्नलसह PLC व्हॅक्यूम थ्रेशोल्ड फीडबॅक |
| ZL112A-DPL |
अंगभूत व्हॅक्यूम प्रेशर स्विच, 1-चॅनेल पीएनपी सिग्नल आउटपुट |
पीएनपी सिग्नलसह पीएलसी व्हॅक्यूम थ्रेशोल्ड फीडबॅक |
| ZL112A-DAL |
वर्धित 1ch NPN व्हॅक्यूम स्विच |
उच्च स्थिरता सतत सिग्नल देखरेख |
| ZL112A-DBL |
वर्धित 1ch PNP व्हॅक्यूम स्विच |
उच्च स्थिरता सतत सिग्नल देखरेख |

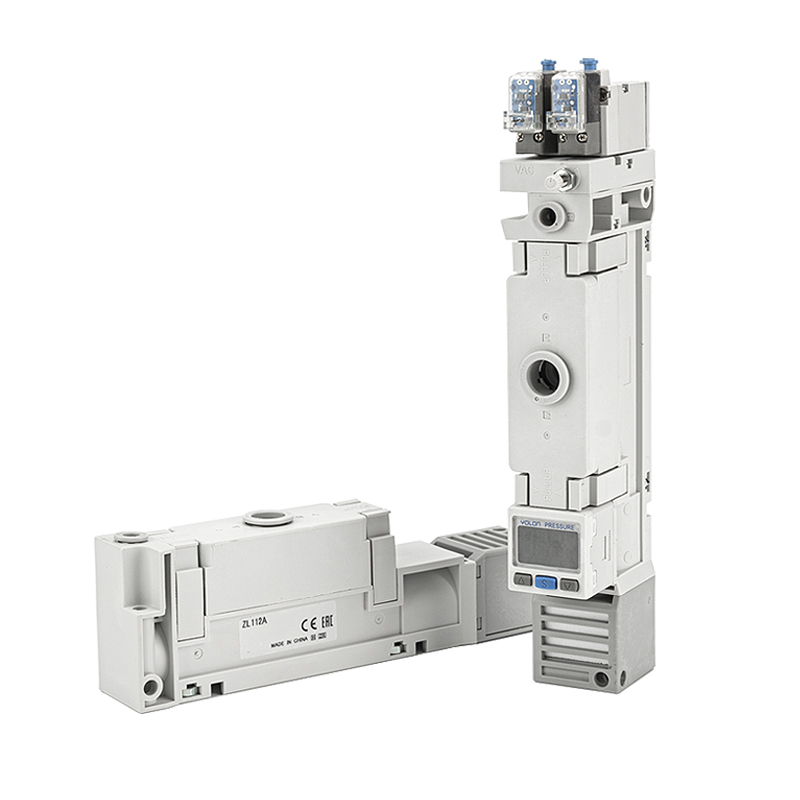

| ZL112A-K15MZ-DNL |
दुहेरी पुरवठा/रिलीज झडप + NPN व्हॅक्यूम स्विच |
ऑटो सक्शन आणि ब्लो-ऑफ क्लोज-लूप कंट्रोल (NPN) |
| ZL112A-K15MZ-DPL |
ड्युअल सप्लाय/रिलीज व्हॉल्व्ह + पीएनपी व्हॅक्यूम स्विच |
ऑटो सक्शन आणि ब्लो-ऑफ क्लोज-लूप कंट्रोल (PNP) |
| ZL112A-K15MZ-DAL/DBL |
ड्युअल वाल्व + वर्धित व्हॅक्यूम स्विच |
हेवी-ड्यूटी उच्च-विश्वसनीयता स्वयंचलित व्हॅक्यूम स्टेशन |
| ZL112A-K25MZ-DNL/DPL |
सिंगल सप्लाय व्हॉल्व्ह + व्हॅक्यूम स्विच |
व्हॅक्यूम मॉनिटरिंग फंक्शनसह बजेट उपकरणे |
| ZL112A-K15MZ |
फक्त ड्युअल व्हॉल्व्ह, व्हॅक्यूम गेज/स्विच नाही |
सिग्नल फीडबॅकशिवाय बेसिक ऑटो सक्शन ब्लो-ऑफ |
2. मानक बेस ZL112 मालिका (यांत्रिक / डिजिटल गेज पर्यायी)
|
मॉडेल कोड |
कॉन्फिगरेशन वर्णन |
अनुप्रयोग परिस्थिती |

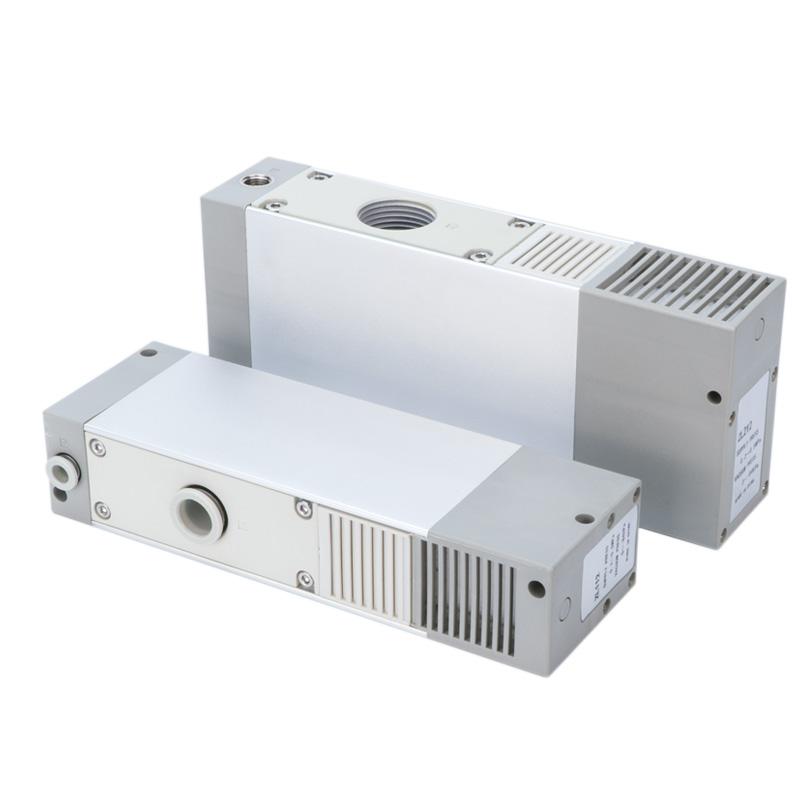

| ZL112 |
मानक बेअर युनिट, व्हॉल्व्ह आणि गेज नाही |
कमी किमतीची साधी व्हॅक्यूम हाताळणी उपकरणे |
| ZL112-GN |
बाह्य व्हॅक्यूम गेजसाठी राखीव बंदर |
ग्राहक स्वत: स्थापित दबाव गेज |
| ZL112-D |
इंटिग्रेटेड डिजिटल व्हॅक्यूम डिस्प्ले मीटर |
ऑन-साइट रिअल-टाइम डिजिटल व्हॅक्यूम वाचन आवश्यक आहे |
| ZL112-G |
अंगभूत Y40Z मेकॅनिकल ॲनालॉग व्हॅक्यूम गेज |
खर्च-संवेदनशील व्हिज्युअल दाब निरीक्षण |
| ZL112-P |
केंद्रीकृत पोर्ट एक्झॉस्ट प्रकार |
मोठ्या प्रवाह सतत व्हॅक्यूम उत्पादन ओळी |
| ZL112-K1□L□□-D |
दुहेरी पुरवठा आणि ब्लो-ऑफ वाल्व + डिजिटल व्हॅक्यूम मीटर |
डिजिटल रीडआउटसह उच्च एकत्रीकरण स्वयंचलित व्हॅक्यूम नियंत्रण |
| ZL112-K2□L□□-D |
सिंगल सप्लाय व्हॉल्व्ह + डिजिटल व्हॅक्यूम मीटर |
डिजिटल डिस्प्लेसह आर्थिक स्वयंचलित व्हॅक्यूम युनिट |
1. मल्टी-स्टेज व्हेंचुरी ऊर्जा-बचत तंत्रज्ञान
-- स्थिर व्हॅक्यूम डिग्री -88 ~ -92kPa, शक्तिशाली सक्शन प्रवाह; सिंगल-स्टेज इजेक्टरच्या तुलनेत हवेचा वापर 40% पेक्षा जास्त कमी झाला, ज्यामुळे वर्कशॉप कॉम्प्रेस्ड एअर कॉस्ट मोठ्या प्रमाणात कमी होते.
2. अत्यंत मॉड्यूलर इंटिग्रेटेड ऑल-इन-वन डिझाइन
-- पर्यायी अंगभूत पुरवठा सोलेनोइड वाल्व, व्हॅक्यूम रिलीझ ब्लो-ऑफ वाल्व, सायलेन्सर, डिजिटल/मेकॅनिकल व्हॅक्यूम गेज आणि प्रेशर स्विच. कॅबिनेट जागा वाचवणे आणि वायरिंग लेआउट सुलभ करणे, कोणत्याही अतिरिक्त वेगळ्या उपकरणांची आवश्यकता नाही.
3. कमी आवाज इंटिग्रेटेड सायलेन्सर
-- अंगभूत मफलर स्ट्रक्चर ≤70dB(A) चालणाऱ्या आवाजाला मर्यादित करते, इनडोअर सतत कार्यशाळेच्या ऑपरेशनसाठी अनुकूल.
4. देखभाल-मुक्त दीर्घ सेवा जीवन
-- शून्य अंतर्गत हलणारे यांत्रिक भाग, वारंवार सतत सायकल चालवण्यास प्रतिरोधक, 24-तास नॉन-स्टॉप मोठ्या प्रमाणात उत्पादन ऑपरेशनला समर्थन देतात.
5. मल्टी-सक्शन कप केंद्रीकृत व्हॅक्यूम पुरवठा
-- मल्टी-जिग मल्टी-वर्कस्टेशन सिंक्रोनस ऍडॉर्प्शनसाठी योग्य, कॉम्पॅक्ट आकार व्हॅक्यूम पाइपलाइन प्रतिसाद वेळ कमी करण्यासाठी रोबोटिक आर्म एंड इफेक्टरवर थेट माउंट करण्याची परवानगी देतो.
-- ऑटोमेटेड रोबोटिक ग्रिपर्स, मल्टी-कॅव्हीटी सक्शन फिक्स्चर हँडलिंग
-- 3C इलेक्ट्रॉनिक्स, ग्लास पॅनेल, शीट मेटल, सच्छिद्र वर्कपीस व्हॅक्यूम पिकिंग आणि प्लेसमेंट
-- पॅकेजिंग, मुद्रण आणि अन्न उद्योग व्हॅक्यूम हस्तांतरण उपकरणे
-- गळती-प्रवण वर्कपीसेस आणि उत्पादन लाइन ज्यांना मोठ्या स्थिर व्हॅक्यूम प्रवाहाची आवश्यकता असते
1. स्वयंचलित व्हॅक्यूम नियंत्रण मागणीची पुष्टी करा
-- ऑटो ब्लो-ऑफशिवाय फक्त व्हॅक्यूम जनरेशन: बेसिक ZL112A / ZL112 बेअर मॉडेल निवडा (बाह्य व्हॉल्व्ह आवश्यक)
-- ऑटो सक्शन + द्रुत व्हॅक्यूम ब्लो-ऑफची शिफारस केली जाते: K1 ड्युअल व्हॉल्व्ह प्रकार
-- खर्च प्राधान्य साधे सक्शन फक्त: K2 सिंगल सप्लाय व्हॉल्व्ह प्रकार
2. व्हॅक्यूम मॉनिटरिंग सिग्नल आवश्यकतेची पुष्टी करा
-- PLC थ्रेशोल्ड फीडबॅक आवश्यक: DNL (NPN) / DPL (PNP) व्हॅक्यूम प्रेशर स्विच मॉडेल निवडा
-- स्थानिक व्हिज्युअल प्रेशर रीडिंग आवश्यक: डी डिजिटल डिस्प्ले मीटर किंवा जी मेकॅनिकल ॲनालॉग गेज
3. एक्झॉस्ट लेआउट आवश्यकता पुष्टी करा
-- मानक घरातील आवाज नियंत्रण: अंगभूत सायलेन्सरसह मानक आवृत्ती (रिक्त एक्झॉस्ट कोड)
-- उच्च प्रवाह / केंद्रीकृत मुख्य एक्झॉस्ट पाइपलाइन: P पोर्टेड एक्झॉस्ट प्रकार
SOLH ZL112 मल्टी-स्टेज व्हेंचुरी व्हॅक्यूम इजेक्टर -88~-92kPa उच्च व्हॅक्यूम 40% कमी हवा वापरासह, ड्युअल/सिंगल इंटिग्रेटेड सोलनॉइड व्हॉल्व्ह, डिजिटल/मेकॅनिकल व्हॅक्यूम गेज आणि NPN/PNP प्रेशर स्विच रॉबॅक्ट-कप-मॉड्यूल कॉम्पॅक्ट कॉम्पॅक्ट कप-मॉड्युलेशन पर्यायांना समर्थन देते. स्वयंचलित हाताळणी प्रणाली.
