ZH‑D मालिका बॉडी-पोर्टेड व्हॅक्यूम इजेक्टर

झेडएच‑D मालिका बॉडी-पोर्टेड व्हॅक्यूम इजेक्टर | सिंगल-स्टेज व्हेंचुरी डायरेक्ट वायवीय कनेक्शन व्हॅक्यूम जनरेटर

ब्रँड: SOLH by Richge Technology | आयातित ZH मालिका व्हॅक्यूम जनरेटरसह पूर्ण यांत्रिक अदलाबदल करण्यायोग्य

1. उत्पादन विहंगावलोकन

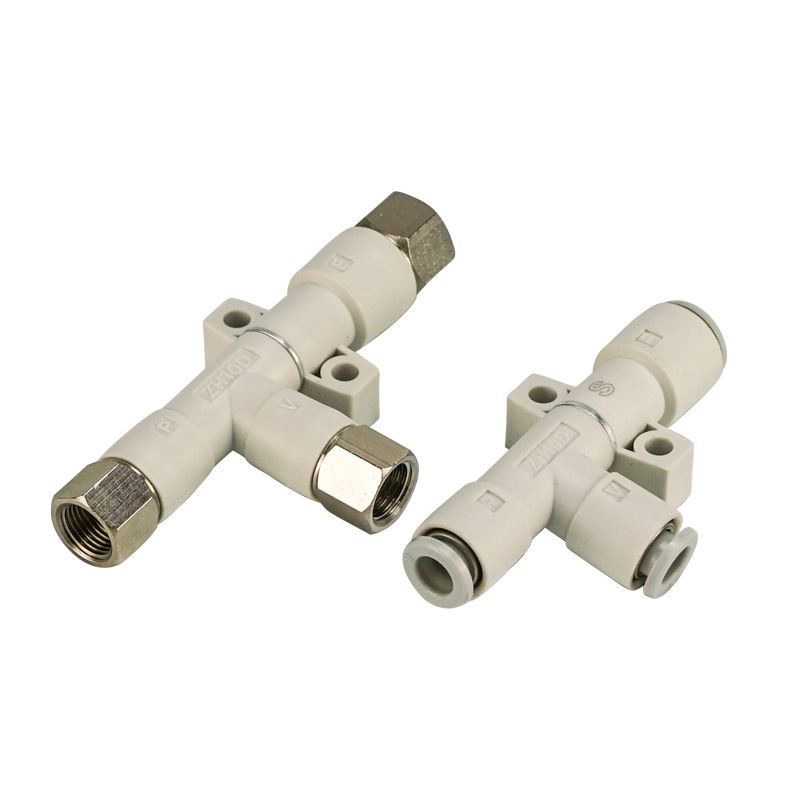

     ZH‑D बॉडी-पोर्टेड प्रकार सिंगल-स्टेज व्हेंचुरी व्हॅक्यूम इजेक्टर आहे. SUP सप्लाय पोर्ट, VAC व्हॅक्यूम पोर्ट आणि EXH एक्झॉस्ट पोर्टसह तीन स्वतंत्र बंदरांना बाह्य पाइपिंग आवश्यक आहे. मुख्य भागामध्ये अंगभूत सायलेन्सर नाही. इंटिग्रेटेड रेजिन नोजल स्ट्रक्चरसह कॉम्पॅक्ट आणि हलके डिझाइन, आयात केलेल्या ZH सीरीजसह पूर्णपणे बदलण्यायोग्य.

  मॉडेल डिस्टिंक्शन

     • झेडएच‑D बॉडी-पोर्टेड प्रकार: बाह्य पाइपिंगसाठी तीन पोर्ट, अंगभूत सायलेन्सरशिवाय.

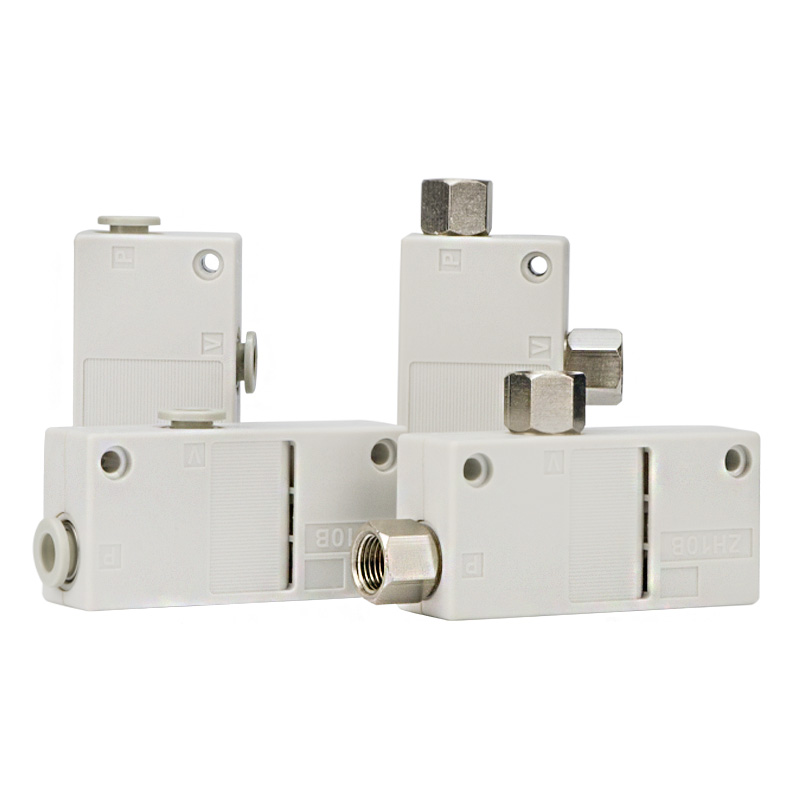

     • झेडएच‑B बॉक्स प्रकार: शरीराच्या आत इंटिग्रेटेड सायलेन्सरने सुसज्ज, फक्त पुरवठा आणि व्हॅक्यूम पोर्ट आरक्षित आहेत.

  दोन कामगिरी ग्रेड:

     • एस-स्पेसिफिकेशन (उच्च-व्हॅक्यूम): अल्टिमेट व्हॅक्यूम ‑90kPa, सीलबंद गुळगुळीत वर्कपीससाठी आदर्श.

     • एल-स्पेसिफिकेशन (उच्च-प्रवाह): कागद, फॅब्रिक आणि कार्टन यांसारख्या श्वास घेण्यायोग्य सच्छिद्र वर्कपीससाठी कमी व्हॅक्यूम पातळीसह मोठा सक्शन प्रवाह.

  नोजल बोअर कव्हर Φ0.5 / 0.7 /1.0 /1.3 /1.5 /1.8 /2.0mm. एकाधिक कनेक्शन पर्यायांना समर्थन द्या: वन-टच फिटिंग, जी/आरसी थ्रेड, एनपीटी इम्पीरियल थ्रेड. एकाधिक माउंटिंग सोल्यूशन्स: डायरेक्ट स्क्रू फास्टनिंग, माउंटिंग ब्रॅकेट आणि डीआयएन रेल इन्स्टॉलेशन. रोबोट एंड इफेक्टर आणि मल्टी-स्टेशन मॉड्यूल ऍप्लिकेशन्ससाठी मोठ्या प्रमाणावर लागू केले जाते.

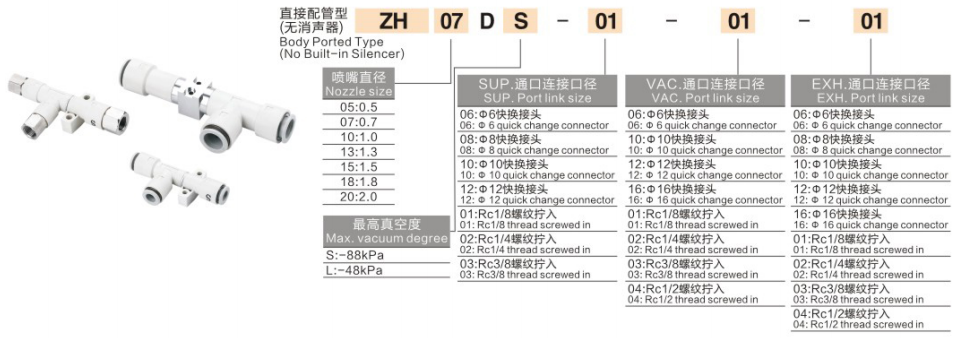

2. संपूर्ण मॉडेल कोडिंग स्पष्टीकरण

उदाहरण मॉडेल:झेडएच10DSA-06-08-10

     • झेडएच: व्हॅक्यूम इजेक्टरचा मालिका कोड

     • 10: नोजल बोअर कोड

     • D/B: शरीराचे स्वरूप. डी = अंगभूत सायलेन्सरशिवाय 3 बाह्य पोर्टसह बॉडी-पोर्टेड प्रकार; B = एकात्मिक सायलेन्सरसह बॉक्स-प्रकार

     • S/L: व्हॅक्यूम वैशिष्ट्यपूर्ण. S = मध्यम सक्शन प्रवाहासह उच्च-व्हॅक्यूम प्रकार अंतिम ‑90kPa; L = उच्च-प्रवाह प्रकार. ZH05‑13 अंतिम ‑48kPa; ZH15‑20 अंतिम -66kPa, श्वास घेण्यायोग्य वर्कपीससाठी मोठा प्रवाह

     • A: लहान आकारमान आणि कमी वजनासह नवीन पिढीची हलकी आवृत्ती

     • ‑06-08-10: पोर्ट तपशील(SUP-VAC-EXH). दोन-अंकी संख्या म्हणजे मेट्रिक वन-टच फिटिंग आकार (06=Φ6,08=Φ8,10=Φ10,12=Φ12). G/Rc थ्रेडसाठी F01/F02/F03; NPT इम्पीरियल थ्रेडसाठी N01/N02.

  ऑर्डरचे उदाहरण: ZH13DSA‑08‑10‑10
     ZH बॉडी-पोर्टेड व्हॅक्यूम इजेक्टर, Φ1.3 मिमी नोजल, एस हाय-व्हॅक्यूम ग्रेड, नवीन ए लाइटवेट आवृत्ती; पुरवठा पोर्ट Φ8, व्हॅक्यूम पोर्ट Φ10, एक्झॉस्ट पोर्ट Φ10 वन-टच फिटिंग.

3. मुख्य कार्यप्रदर्शन फायदे

     • तीन पूर्णपणे स्वतंत्र बाह्य बंदरे: वेगळे SUP पुरवठा, VAC व्हॅक्यूम आणि EXH एक्झॉस्ट पोर्ट. एक्झॉस्ट गॅस बाह्य सायलेन्सर किंवा केंद्रीकृत एक्झॉस्ट पाइपलाइनला जोडू शकतो. अंतर्गत सायलेन्सर जागेच्या मर्यादांपासून मुक्त, रोबोट एंड इफेक्टर आणि मॉड्यूल एकत्रीकरणासाठी योग्य.

     • लाइटवेट इंटिग्रेटेड राळ नोजल: नोजल आणि मेन बॉडी अविभाज्यपणे विलक्षण वजन कमी करण्यासाठी मोल्ड केलेले, हाय-स्पीड मूव्हिंग EOAT साठी योग्य. नवीन A आवृत्ती लांबी आणि उंची कमी करते, वजन 74% पर्यंत कमी करते.

     • ड्युअल व्हॅक्यूम कामगिरी पर्याय: काच, धातूची शीट आणि प्लॅस्टिक घरांसह गुळगुळीत सीलबंद वर्कपीससाठी उच्च-व्हॅक्यूम; गळती भरपाईसाठी पुठ्ठा, फिल्म, फॅब्रिक आणि गळती-प्रवण सामग्रीसाठी एल उच्च-प्रवाह.

     • श्रीमंत पोर्ट निवडी: मेट्रिक वन-टच फिटिंग, G/Rc पाइप थ्रेड आणि NPT इम्पीरियल थ्रेड ग्लोबल-मार्केट उपकरणे अनुकूलनासाठी.

     • विविध माउंटिंग पद्धती: डायरेक्ट स्क्रू फास्टनिंग, स्टँडर्ड ब्रॅकेट, एल-आकाराचे ब्रॅकेट आणि लवचिक लेआउटसाठी डीआयएन रेल माउंटिंग.

     • तेल-मुक्त ऑपरेशन आवश्यकता: ऑइल-मिस्ट स्नेहन निषिद्ध आहे, फक्त कोरडी फिल्टर केलेली कॉम्प्रेस्ड हवा आवश्यक आहे.

4. मानक तांत्रिक तपशील

0.5MPa पुरवठा दाब (ANR) वर कामगिरी

एल-हाय-फ्लो व्हेरियंटसाठी: कमी अंतिम व्हॅक्यूम पातळीसह समान नोजल बोअर अंतर्गत उच्च सक्शन प्रवाह.

5. ZH‑D VS ZH‑B तुलना सारणी

6. चरण-दर-चरण निवड मार्गदर्शन

     • S/L कामगिरी निवड

 ￮ ✅ एस हाय-व्हॅक्यूम (‑90kPa): स्टील प्लेट, काच, प्लास्टिक हाउसिंग, PCB सारख्या गुळगुळीत सीलबंद वर्कपीस; किरकोळ गळती, उच्च शोषण शक्ती आवश्यक आहे.

 ￮ ✅ एल उच्च-प्रवाह: पुठ्ठा, फोम, फिल्म, फॅब्रिक आणि इतर गळती-प्रवण श्वास घेण्यायोग्य वर्कपीस, मोठा प्रवाह व्हॅक्यूम गळतीची भरपाई करतो.

     • नोजल बोअरची निवड: एकूण सक्शन-कप शोषण क्षेत्रानुसार निवडा. मोठ्या नोझलमुळे जास्त सक्शन प्रवाह येतो आणि हवेचा वापर जास्त होतो. कॉम्प्रेस्ड-एअर कचरा टाळण्यासाठी जास्त आकाराचे नोजल टाळा.

     • पोर्ट प्रकार निवड: घरगुती ऑटोमेशन उपकरणांसाठी मेट्रिक वन-टच फिटिंग (06/08/10/12); जी थ्रेड/एनपीटी धागा परदेशी निर्यात मशीनसाठी.

     • डी-टाइपसाठी एक्झॉस्ट हँडलिंग नोट: डी-व्हेरियंटमध्ये अंगभूत सायलेन्सर नाही. EXH एक्झॉस्ट पोर्टने बाह्य सायलेन्सर कनेक्ट करणे आवश्यक आहे अन्यथा आवाज अत्यंत असेल; किंवा उपकरणाच्या कॅबिनेटमधून एक्झॉस्ट पाईपचा मार्ग काढा.

     • व्हॅक्यूम शोध समाधान: अंगभूत दाब स्विचशिवाय ZH मालिका व्हॅक्यूम इजेक्टर. सिग्नल फीडबॅक आवश्यक असल्यास बाह्य ZSE व्हॅक्यूम प्रेशर स्विच जोडा.

7. विशिष्ट अनुप्रयोग परिस्थिती

     • रोबोट EOAT एंड-ऑफ-आर्म पिकिंग: 3C प्लास्टिकचे भाग, पीसीबी आणि बॅटरी शीट हाताळणी

     • पॅकेजिंग उद्योग: कार्टन, फिल्म आणि पेपर मटेरियल पिकअप

     • इंजेक्शन-मोल्डिंग रोबोटसाठी लहान आकाराचा भाग डिमोल्डिंग

     • मल्टी-सक्शन-कप सिंक्रोनस शोषणासाठी मल्टी-समांतर व्हॅक्यूम मॉड्यूल

     • केंद्रीकृत कचरा-गॅस एक्झॉस्ट उपकरण घराबाहेर आवश्यक ऑटोमेशन स्टेशन

8. मानक वायवीय सर्किट डायग्राम वर्णन

     ZH‑D बॉडी-पोर्टेड स्टँडर्ड सर्किट: AFC एअर-सोर्स फिल्टर (ऑइल-मिस्ट युनिट निषिद्ध) → 3/2 सोलेनोइड व्हॉल्व्ह → ZH‑D चे SUP सप्लाय पोर्ट; VAC व्हॅक्यूम पोर्ट ZFC व्हॅक्यूम फिल्टरला नंतर सक्शन कपशी जोडते; EXH एक्झॉस्ट पोर्ट बाह्य सायलेन्सर किंवा एक्झॉस्ट नळी बाहेरील उपकरणांना जोडतो.

9. महत्त्वाच्या ऑपरेशन नोट्स

     • ऑइल-मिस्ट स्नेहक सक्तीने प्रतिबंधित आहे. तेल दूषित घटक लहान नोझल छिद्र बंद करेल, सक्शन-फोर्स क्षय किंवा पूर्ण निकामी करेल. हवेच्या स्त्रोताच्या उपचारांसाठी फक्त एअर फिल्टरचा अवलंब केला जाईल.

     • ZFC इनलाइन व्हॅक्यूम फिल्टर व्हॅक्यूम बाजूला स्थापित करणे आवश्यक आहे. धूळ कणांच्या प्रवेशामुळे नोझल अडथळा निर्माण होईल.

     • झेडएच‑D बॉडी-पोर्टेड इजेक्टरसाठी, EXH एक्झॉस्ट पोर्टने जास्त आवाज पातळी टाळण्यासाठी सायलेन्सर सुसज्ज करणे आवश्यक आहे.

     • शिफारस केलेला पुरवठा दबाव:0.4-0.5MPa. पूर्ण 0.6MPa अंतर्गत दीर्घकालीन सतत ऑपरेशन सुचवले जात नाही.

     • व्हॅक्यूम इजेक्टर आणि सक्शन कप दरम्यान नळीची लांबी कमी करा, वेगवान व्हॅक्यूम प्रतिसादासाठी पाइपलाइनचे प्रमाण कमी करा.
