ZU मालिका इनलाइन स्ट्रेट व्हॅक्यूम इजेक्टर

ZU मालिका इनलाइन स्ट्रेट व्हॅक्यूम इजेक्टर | SOLH सरळ ट्यूब घाला प्रकार व्हॅक्यूम जनरेटर

ब्रँड: SOLH by Richge Technology | SMC मानक अदलाबदल करण्यायोग्य इनलाइन व्हॅक्यूम इजेक्टर

1. उत्पादन विहंगावलोकन

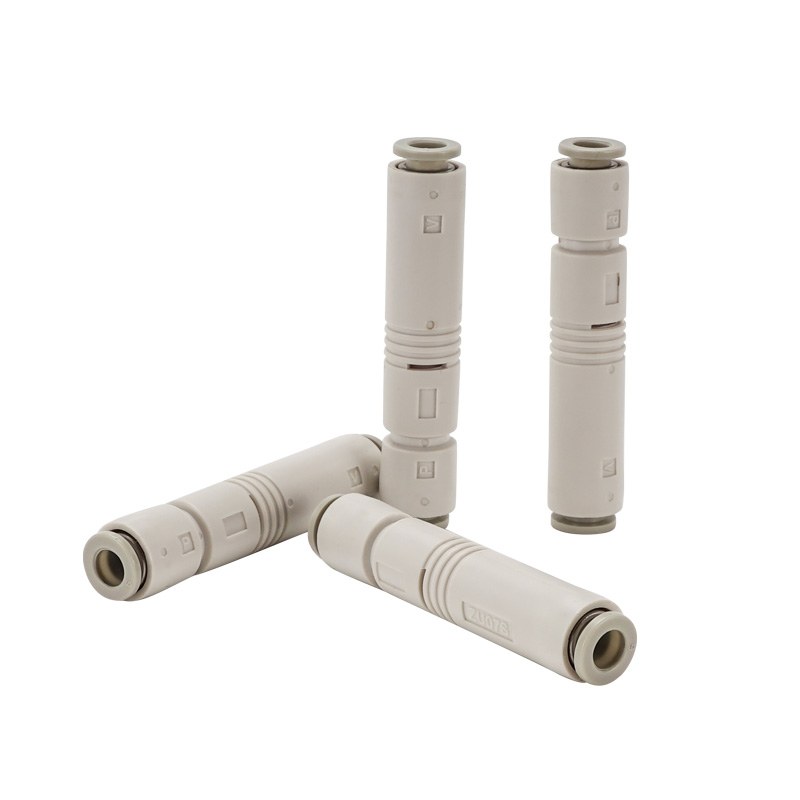

     ZU मालिका इनलाइन स्ट्रेट ट्यूब व्हॅक्यूम इजेक्टर आहे. व्हॅक्यूम पोर्ट आणि एअर सप्लाय पोर्ट हे सरळ रेषेत समाक्षरीत्या व्यवस्था केलेले आहेत. यात सर्वात लहान आकार, अति-हलके वजन आणि जागा-बचत प्रतिष्ठापन वैशिष्ट्ये आहेत. वितरित सक्शन कप, हलणारे घटक आणि अरुंद मर्यादित जागेसाठी योग्य.

2. मुख्य रचना आणि कार्य तत्त्व

     • रचना: SUP सप्लाय पोर्ट → नोजल → डिफ्यूझर सेक्शन → VAC व्हॅक्यूम पोर्ट → EXH एक्झॉस्ट पोर्ट, इंटिग्रॅली मोल्डेड रेजिन बॉडी.

     • तत्त्व: नोजलद्वारे संकुचित हवेचा हाय-स्पीड जेट व्हॅक्यूम शोषणासाठी व्हॅक्यूम पोर्टवर नकारात्मक दबाव निर्माण करतो; अंगभूत सायलेन्सिंग स्ट्रक्चरसह एक्झॉस्ट.

     • साहित्य: मुख्य भाग: अभियांत्रिकी पीबीटी राळ; वन-टच फिटिंग: POM. तांबे-मुक्त आणि फ्लोरिन-मुक्त, RoHS अनुरूप.

     • वजन: ZU05 ≈6.5g, ZU07≈7.0g; नवीन ZU□A सुधारित आवृत्ती फक्त 3.9g.

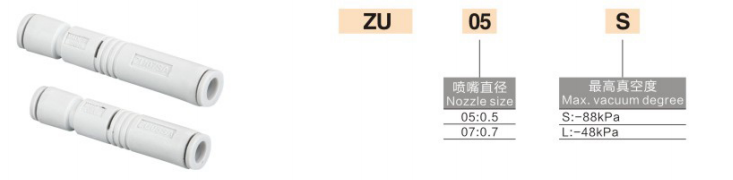

3. मॉडेल कोडिंग नियम (SMC मानक)

  जुनी आवृत्ती (ZU05 / ZU07)

  स्वरूप: ZU + नोजल बोर + प्रकार(S/L)

     • ZU05S: Φ0.5 नोजल, उच्च व्हॅक्यूम प्रकार (-84kPa)

     • ZU05L: Φ0.5 नोजल, उच्च प्रवाह प्रकार (-48kPa)

     • ZU07S: Φ0.7 नोजल, उच्च व्हॅक्यूम प्रकार

     • ZU07L: Φ0.7 नोजल, उच्च प्रवाह प्रकार

  नवीन सुधारित आवृत्ती (ZU□A, लहान आणि फिकट)

  स्वरूप: ZU + 03/04/05/07 + S/L + A

     • ०३=Φ०.३, ०४=Φ०.४, ०५=Φ०.५, ०७=Φ०.७

     • S = उच्च व्हॅक्यूम (-87~-90kPa); एल = उच्च प्रवाह (-48kPa)

     • A = अपग्रेड केलेली आवृत्ती: लांबी ११% ने कमी केली, वजन ४०% ने कमी केले

4. मुख्य पॅरामीटर सारणी @0.45MPa मानक पुरवठा दाब

5. S उच्च व्हॅक्यूम VS L उच्च प्रवाह

     • एस उच्च व्हॅक्यूम प्रकार: अंतिम व्हॅक्यूम -84~-90kPa. लहान सक्शन कपसाठी, पातळ, चांगले सीलबंद वर्कपीस ज्यांना मजबूत शोषण शक्ती आवश्यक असते, जसे की इलेक्ट्रॉनिक घटक आणि पातळ फिल्म्स.

     • एल उच्च प्रवाह प्रकार: मोठ्या सक्शन प्रवाहासह अंतिम व्हॅक्यूम -48kPa. सच्छिद्र/उग्र पृष्ठभागाच्या वर्कपीस, मोठे सक्शन कप, उच्च गळती आणि जलद प्रतिसाद मागणीसाठी योग्य, उदा. पुठ्ठा आणि लाकडी बोर्ड.

6. स्थापना आणि पाइपिंग मार्गदर्शक

  १. स्थापना: कोणत्याही अभिमुखतेमध्ये माउंट करण्यायोग्य, फिक्सिंग ब्रॅकेट आवश्यक नाही; एअर पाइपलाइनच्या मध्यभागी थेट घातली जाऊ शकते.

  2. पाइपिंग

￮ SUP सप्लाय पोर्ट: Φ6 एअर ट्यूब कनेक्ट करा (मानक)

￮ VAC व्हॅक्यूम पोर्ट: सक्शन कप / व्हॅक्यूम पाइपलाइन कनेक्ट करा

￮ EXH एक्झॉस्ट पोर्ट: वातावरणासाठी खुले, अवरोधित करू नका

  3. दाब: मानक 0.45MPa, कार्यरत श्रेणी 0.1~0.6MPa

  4. तापमान: 5~50℃ (हवेच्या स्त्रोतामध्ये बर्फ नाही)

7. विशिष्ट अनुप्रयोग परिस्थिती

     • 3C इलेक्ट्रॉनिक्स, सेमीकंडक्टर, लहान सक्शन कपसह वितरीत शोषण

     • ऑटोमेशन उत्पादन लाइन, हलणारे भाग / रोबोट एंड इफेक्टर

     • अरुंद स्थापना जागा, हलके आणि उच्च-गती प्रतिसाद अनुप्रयोग

     • पातळ कागद, पातळ फिल्म, लहान भाग आणि इलेक्ट्रॉनिक चिप्स हाताळणे

8. निवड तुलना: ZU विरुद्ध ZB विरुद्ध ZL
