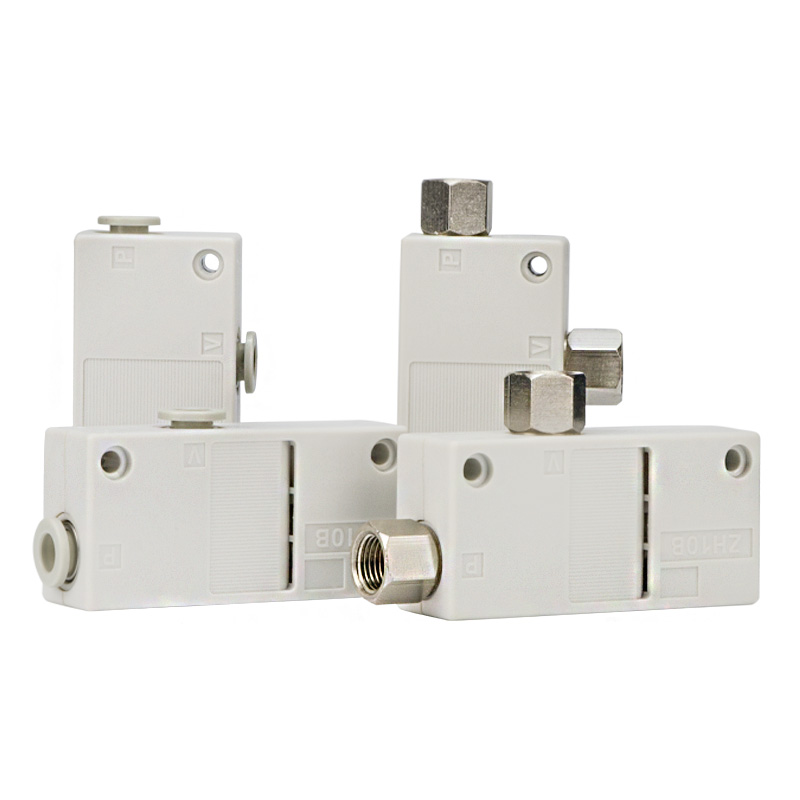

ZH‑B बॉक्स प्रकार व्हॅक्यूम इजेक्टर शरीरात एकात्मिक सायलेन्सरसह सिंगल-स्टेज व्हेंचुरी तत्त्वाचा अवलंब करतो. फक्त दोन पोर्ट आरक्षित आहेत: SUP सप्लाय पोर्ट आणि VAC व्हॅक्यूम पोर्ट, वेगळे एक्झॉस्ट पोर्ट नाही. एक्झॉस्ट हवा थेट अंगभूत सायलेन्सरद्वारे सोडली जाते. बाह्य सायलेन्सरशिवाय अल्ट्रा-साधी स्थापना आवश्यक आहे. परिमाण आणि कनेक्शन इंटरफेसमध्ये आयात केलेल्या ZH‑B सह पूर्णपणे बदलण्यायोग्य. दोन कार्यप्रदर्शन आवृत्त्या उपलब्ध आहेत: S उच्च-व्हॅक्यूम प्रकार आणि L उच्च-प्रवाह प्रकार, पूर्ण नोझल आकारांसह. कॉम्पॅक्ट लहान ऑटोमेशन फिक्स्चर आणि रोबोट पिक-अँड-प्लेस ऍप्लिकेशन्ससाठी आदर्श.
मॉडेल डिस्टिंक्शन
• झेडएच‑B बॉक्स प्रकार: अंगभूत सायलेन्सर, 2 पोर्ट (SUP आणि VAC)
• झेडएच‑D बॉडी-पोर्टेड प्रकार: कोणतेही अंगभूत सायलेन्सर नाही, बाह्य पाइपिंगसाठी 3 स्वतंत्र पोर्ट SUP/VAC/EXH

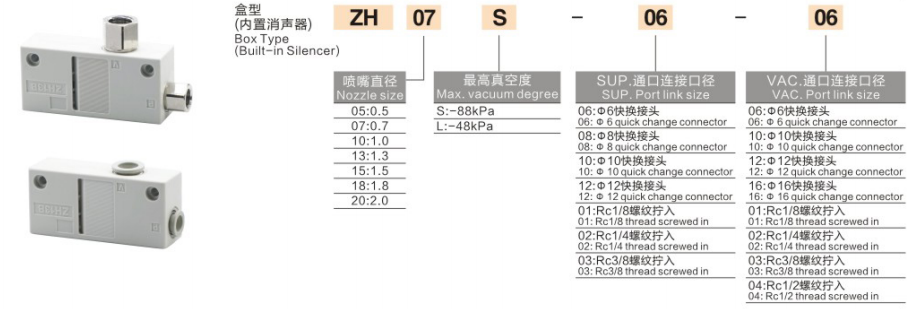

उदाहरण:झेडएच07S‑06‑06
• झेडएच: मालिका कोड, अंगभूत सायलेन्सरसह बॉक्स प्रकार व्हॅक्यूम इजेक्टर
• 07: नोजल आकाराचा कोड
• S/L: कमाल व्हॅक्यूम वैशिष्ट्य. एस = उच्च व्हॅक्यूम; एल = उच्च प्रवाह
• 06: SUP पुरवठा पोर्ट कनेक्शन आकार
• 06: VAC व्हॅक्यूम पोर्ट कनेक्शन आकार
|
नोजल कोड |
नोजल बोअर |
|
05 |
Φ0.5 मिमी |
|
07 |
Φ0.7 मिमी |
|
10 |
Φ1.0 मिमी |
|
13 |
Φ1.3 मिमी |
|
15 |
Φ1.5 मिमी |
|
18 |
Φ1.8 मिमी |
|
20 |
Φ2.0 मिमी |
पोर्ट कोड संदर्भ सारणी
|
पोर्ट कोड |
इंटरफेस प्रकार |
|
06 |
Φ6 वन-टच फिटिंग |
|
08 |
Φ8 वन-टच फिटिंग |
|
10 |
Φ10 वन-टच फिटिंग |
|
12 |
Φ12 वन-टच फिटिंग |
|
16 |
Φ16 वन-टच फिटिंग |
|
01 |
Rc1/8 स्त्री धागा |
|
02 |
Rc1/4 स्त्री धागा |
|
03 |
Rc3/8 स्त्री धागा |
|
04 |
Rc1/2 स्त्री धागा |
ऑर्डर उदाहरण: ZH10S‑08‑10
ZH बॉक्स प्रकार व्हॅक्यूम इजेक्टर अंगभूत सायलेन्सर, Φ1.0 मिमी नोजल, S उच्च-व्हॅक्यूम ग्रेड; सप्लाय पोर्ट Φ8 वन-टच फिटिंग, व्हॅक्यूम पोर्ट Φ10 वन-टच फिटिंग.
• इंटिग्रेटेड बिल्ट-इन सायलेन्सर: बाह्य सायलेन्सरची आवश्यकता नाही. एक्झॉस्ट हवा अंतर्गत सायलेंसिंग स्ट्रक्चरद्वारे सोडली जाते. कमी सुटे भाग, कमी आवाज आणि जागेची बचत.
• साध्या वायरिंगसाठी फक्त 2 पोर्ट: फक्त SUP एअर सप्लाय पोर्ट आणि VAC व्हॅक्यूम पोर्ट, वेगळे EXH एक्झॉस्ट पोर्ट नाही. मर्यादित कॉम्पॅक्ट इंस्टॉलेशन स्पेससाठी योग्य.
• दुहेरी कार्यप्रदर्शन आवृत्त्या पर्यायी
￮ एस हाय-व्हॅक्यूम (-88kPa): स्टील शीट, काच, पीसीबी आणि प्लॅस्टिक गृहनिर्माण यांसारख्या चांगल्या सीलबंद वर्कपीससाठी मजबूत शोषण शक्ती.
￮ एल उच्च-प्रवाह (-48kPa): व्हॅक्यूम गळतीची भरपाई करण्यासाठी मोठा सक्शन प्रवाह, पेपर, फिल्म, पुठ्ठा आणि फोमसह श्वास घेण्यायोग्य सच्छिद्र सामग्रीसाठी योग्य.
• एकाधिक पोर्ट निवडी: घरगुती मशीनसाठी मोठ्या प्रमाणावर वापरले जाणारे मेट्रिक वन-टच फिटिंग; निर्यात उपकरणांसाठी आरसी महिला थ्रेड आवृत्त्या.
• हलके PBT शरीर: इंटिग्रॅली मोल्ड केलेले PBT नोजल, कमी वजन, लहान रोबोट EOAT साठी योग्य. थेट स्क्रू माउंटिंग किंवा ब्रॅकेट इंस्टॉलेशनला समर्थन देते.
• तेल मुक्त ऑपरेशन: फक्त कोरडी फिल्टर केलेली संकुचित हवा आवश्यक आहे, तेल धुके स्नेहन निषिद्ध आहे.
|
पॅरामीटर आयटम |
तपशील |
|
कार्य तत्त्व |
सिंगल-स्टेज व्हेंचुरी नकारात्मक दबाव |
|
कामाचे माध्यम |
कोरडी फिल्टर केलेली संकुचित हवा, तेल पुरवठा प्रतिबंधित आहे |
|
पुरवठा हवा दाब श्रेणी |
0.25~0.6MPa, कमाल 0.7MPa |
|
सभोवतालचे तापमान |
5~60℃, आयसिंगशिवाय हवेचा स्रोत |
|
शरीर शैली |
अंगभूत सायलेन्सरसह बॉक्स प्रकार, 2 पोर्ट (SUP/VAC) |
|
एस हाय-व्हॅक्यूम अल्टीमेट व्हॅक्यूम |
-88kPa |
|
एल हाय-फ्लो अल्टिमेट व्हॅक्यूम |
-48kPa |
0.5MPa पुरवठा दाबावर संदर्भ कामगिरी
|
मॉडेल |
नोझल |
कमाल सक्शन फ्लो एल/मिनिट |
हवेचा वापर L/min |
शिफारस केलेले सक्शन कप |
|
झेडएच05S-xx-xx |
0.5 मिमी |
6 |
13 |
Φ2~13 मिमी |
|
झेडएच07S-xx-xx |
0.7 मिमी |
12 |
27 |
Φ2~20 मिमी |
|
झेडएच10S-xx-xx |
1.0 मिमी |
26 |
52 |
Φ2~32 मिमी |
|
झेडएच13S-xx-xx |
1.3 मिमी |
40 |
88 |
Φ2~50 मिमी |
|
झेडएच15S-xx-xx |
1.5 मिमी |
58 |
117 |
Φ2 ~ 100 मिमी |
|
झेडएच18S-xx-xx |
1.8 मिमी |
76 |
165 |
Φ2~125 मिमी |
|
झेडएच20S-xx-xx |
2.0 मिमी |
90 |
201 |
Φ2~150 मिमी |
|
तुलना आयटम |
झेडएच‑B बॉक्स प्रकार (अंगभूत सायलेन्सर) |
झेडएच‑D बॉडी-पोर्टेड प्रकार |
|
पोर्ट प्रमाण |
2 पोर्ट: SUP + VAC; अंगभूत सायलेन्सरद्वारे एक्झॉस्ट डिस्चार्ज |
3 स्वतंत्र पोर्ट SUP/VAC/EXH, अंगभूत सायलेन्सर नाही |
|
सायलेन्सर |
सायलेन्सर समाकलित, वापरासाठी तयार |
EXH पोर्टने बाह्य सायलेन्सर कनेक्ट करणे आवश्यक आहे, अन्यथा उच्च आवाज |
|
प्रतिष्ठापन जागा |
कॉम्पॅक्ट लेआउट, किमान पाइपिंग, लहान फिक्स्चरसाठी आदर्श |
एक्झॉस्ट पाइपलाइनसाठी अतिरिक्त जागा आरक्षित |
|
अनुप्रयोग परिस्थिती |
लहान स्थिर फिक्स्चर, स्पेस-मर्यादित स्टेशन, केंद्रीकृत एक्झॉस्ट आवश्यक नाही |
रोबोट EOAT, केंद्रीकृत एक्झॉस्ट डिस्चार्ज, मल्टी-इजेक्टर समांतर मॉड्यूल |
• S/L आवृत्ती निवड
￮ ✅ एस हाय-व्हॅक्यूम: गुळगुळीत सीलबंद वर्कपीसेस ज्यांना मजबूत शोषण शक्ती आवश्यक आहे.
￮ ✅ L उच्च-प्रवाह: पुठ्ठा, फिल्म, फॅब्रिक सारख्या गळतीचे वर्कपीस, मोठा प्रवाह व्हॅक्यूम गळतीची भरपाई करते.
• नोजल बोअरची निवड: एकूण सक्शन कप शोषण क्षेत्रावर आधारित निवडा. मोठ्या नोजलमुळे जास्त प्रवाह आणि जास्त हवेचा वापर होतो. संकुचित हवा कचरा टाळण्यासाठी मोठ्या आकाराचे नोजल टाळा.
• पोर्ट निवड: घरगुती ऑटोमेशनसाठी मेट्रिक वन-टच फिटिंग्ज (06/08/10); निर्यात मशीनसाठी Rc थ्रेड (01/02).
• व्हॅक्यूम शोध: अंगभूत दाब सेन्सर नाही. व्हॅक्यूम पुष्टीकरण किंवा गहाळ भाग अलार्मसाठी व्हॅक्यूम सर्किटमध्ये ZSE व्हॅक्यूम प्रेशर स्विच स्थापित करा.
AFC एअर सोर्स सर्व्हिस युनिट (ऑइल मिस्ट युनिट निषिद्ध) → 3/2 सोलेनोइड वाल्व → ZH‑B चे SUP सप्लाय पोर्ट; VAC व्हॅक्यूम पोर्ट → ZFC व्हॅक्यूम फिल्टर → व्हॅक्यूम सक्शन कप.
• ऑइल मिस्ट वंगण घालण्यास सक्त मनाई आहे. तेल दूषित होण्यामुळे लहान नोजल बंद होईल आणि सक्शन फोर्स कमी होईल.
• ZFC व्हॅक्यूम फिल्टर धूळ रोखण्यासाठी आणि नोजलचे संरक्षण करण्यासाठी व्हॅक्यूम बाजूला स्थापित करणे आवश्यक आहे.
• शिफारस केलेला पुरवठा दबाव: 0.4~0.5MPa. 0.6MPa पूर्ण दाबाखाली दीर्घकालीन सतत ऑपरेशनची शिफारस केलेली नाही.
• इजेक्टर आणि सक्शन कपमधील नळी शक्य तितक्या लहान ठेवा, वेगवान व्हॅक्यूम प्रतिसादासाठी पाइपलाइनचा आवाज कमी करा.
• अंगभूत सायलेन्सर घटक दीर्घकाळ वापरल्यानंतर धूळ जमा करेल. एकदा सक्शन कमी झाल्यावर सायलेन्सर घटक स्वच्छ करा किंवा बदला.
