KQ2X / KQ2XD मालिका मल्टी-वे पुश-इन फिटिंग कमी करते

SOLH KQ2X आणि KQ2XD मालिका SMC KQ2X/KQ2XD सह अदलाबदल करण्यायोग्य मल्टी-वे पुश-इन वायवीय स्प्लिटर कमी करत आहेत. KQ2X हा Y-प्रकार 1-टू-2 कमी करणारा शाखा कनेक्टर आहे; KQ2XD ही क्रॉस स्टाइल 1-इन 4-आउट मॅनिफोल्ड फिटिंग आहे. पीबीटी बॉडी आणि एनबीआर सील, सपोर्टिंग व्हॅक्यूम आणि कॉम्प्रेस्ड एअर सर्व्हिस, पीयू आणि पीए नायलॉन टयूबिंगसह तयार केलेले. कॉम्पॅक्ट ऑटोमेशन फिक्स्चर, मल्टी-सक्शन कप व्हॅक्यूम वितरण आणि रोबोटिक एंड इफेक्टर एअर पाइपिंगसाठी डिझाइन केलेले.

चौकशी पाठवा

उत्पादन वर्णन

SOLH KQ2X / KQ2XD मालिका कमी करणारी Y आणि मल्टी-वे पुश-इन फिटिंग | SMC समतुल्य वायवीय स्प्लिटर

ब्रँड: SOLH by Richge Technology | SMC KQ2X / KQ2XD रिप्लेसमेंट रिड्यूसिंग Y आणि 4-वे पुश-इन स्प्लिटर

1. उत्पादन विहंगावलोकन

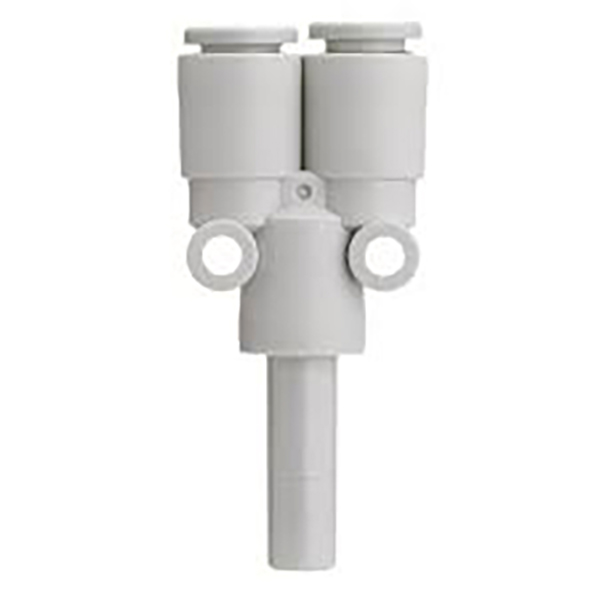

KQ2X मालिका: Y-प्रकार स्प्लिटर कमी करणे, 1 मध्ये 2 आउट

KQ2X हे Y-आकाराचे 1-टू-2 कमी करणारे पुश-इन फिटिंग आहे. पोर्ट ② एकल स्टेम पोर्ट आहे; पोर्ट ① मध्ये दोन समान पुश-इन पोर्ट असतात. वायवीय सर्किट्स आणि व्हॅक्यूम लाइन वितरणासाठी रिड्यूसिंग आणि पाइपलाइन ब्रँचिंग लक्षात घेऊन, ते वेगवेगळ्या इनलेट आणि आउटलेट ट्यूब आकारांसह दोन समान-व्यास आउटपुटमध्ये एक इनकमिंग एअर स्ट्रीम विभाजित करते.

साहित्य: पीबीटी प्लास्टिक बॉडी, एनबीआर सीलिंग रिंग. PU / PA वायवीय ट्यूबिंगसह सुसंगत. द्रुत पुश-टू-कनेक्ट असेंब्ली, PTFE टेपची आवश्यकता नाही.

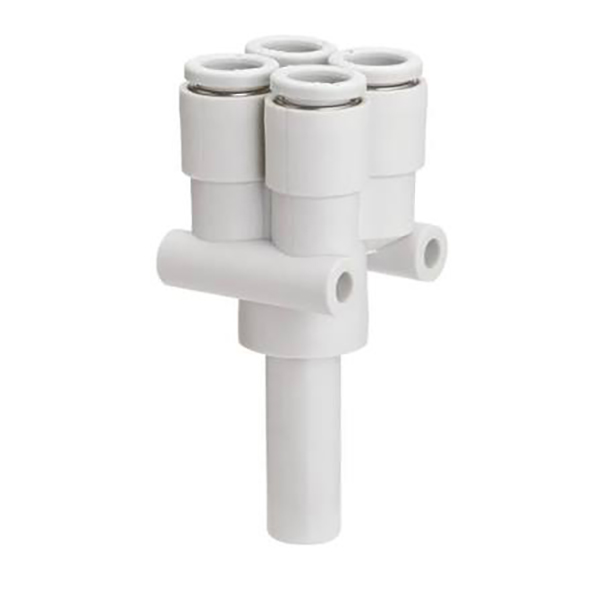

KQ2XD मालिका: क्रॉस टाइप 4-वे स्प्लिटर, 1 इन 4 आउट

KQ2XD हे 1-ते-4 कमी करणारे मल्टी-पोर्ट पुश-इन फिटिंग आहे. पोर्ट ② एकल स्टेम पोर्ट आहे; पोर्ट ① चार समान पुश-इन पोर्ट प्रदान करते. हे एक हवा पुरवठा चार समान-व्यास शाखांमध्ये विभाजित करते आणि डिझाइन कमी करते, माउंटिंग स्पेस वाचवते. मल्टी-स्टेशन लघु व्हॅक्यूम किंवा वायवीय वितरणासाठी आदर्श.

KQ2X सारखीच सामग्री: PBT बॉडी + NBR सील, पुश-इन स्ट्रक्चर, PU आणि नायलॉन एअर ट्यूबिंगशी सुसंगत.

2. मॉडेल कोड स्पष्टीकरण

KQ2X मालिका

स्वरूप: KQ2XXX-XXX
पहिले दोन अंक: दोन शाखा बंदरांचे ट्यूब ओडी (पोर्ट ①)
शेवटचे दोन अंक: मुख्य इनलेट पोर्टचा स्टेम बाह्य व्यास (पोर्ट ②)
उदाहरण: KQ2X04-06 → पोर्ट ①: दोन × Φ4 पुश-इन पोर्ट; पोर्ट ②: Φ6 स्टेम

मॉडेल	पोर्ट ① शाखा ट्यूब OD (मिमी)	पोर्ट ② मुख्य स्टेम OD (मिमी)
KQ2X23-04	3.2	4
KQ2X04-06	4	6
KQ2X06-08	6	8
KQ2X08-10	8	10
KQ2X10-12	10	12

KQ2XD मालिका

स्वरूप: KQ2XDXX-XX
पहिले दोन अंक: चार शाखा बंदरांची ट्यूब ओडी (पोर्ट ①)
शेवटचे दोन अंक: मुख्य इनलेट पोर्टचा स्टेम बाह्य व्यास (पोर्ट ②)
उदाहरण: KQ2XD04-06 → चार × Φ4 पोर्ट ① येथे; पोर्ट ②: Φ6 स्टेम

मॉडेल	पोर्ट ① शाखा ट्यूब OD (मिमी)	पोर्ट ② मुख्य स्टेम OD (मिमी)
KQ2XD04-06	4	6
KQ2XD06-08	6	8

3. प्रमुख तांत्रिक तपशील आणि स्थापना मार्गदर्शक

आयटम	पॅरामीटर
लागू माध्यम	संकुचित हवा, व्हॅक्यूम; अत्यंत संक्षारक द्रवपदार्थांसाठी नाही
ऑपरेटिंग प्रेशर	-100kPa (व्हॅक्यूम) ~ 1.0MPa
ऑपरेटिंग तापमान	0℃ ~ +60℃
शरीर साहित्य	पीबीटी
सील साहित्य	NBR नायट्रिल रबर
सुसंगत ट्यूबिंग	PU ट्यूब, PA नायलॉन ट्यूब

स्थापना सूचना

• टयूबिंग चौकोनी आणि उभ्या कट करा, बसेपर्यंत फिटिंगमध्ये पूर्णपणे घाला.

• ट्यूब काढण्यासाठी: प्रथम प्रेस रिलीज रिंग, नंतर ट्यूबिंग बाहेर काढा.

भिन्नता मार्गदर्शक

• KQ2X: 1 इनलेट, 2 आउटलेट (Y-प्रकार 2-वे स्प्लिटर)

• KQ2XD: 1 इनलेट, 4 आउटलेट (क्रॉस 4-वे स्प्लिटर)

अनुप्रयोग परिस्थिती

• ऑटोमेशनमध्ये एकाधिक सक्शन कपसाठी व्हॅक्यूम सर्किट वितरण

• लहान जिग्स, 3C आणि पॅकेजिंग उपकरणांसाठी वायवीय शाखा

• मल्टी-स्टेशन लघु व्हॅक्यूम मॉड्यूल्ससाठी कॉम्पॅक्ट मॅनिफोल्ड

• रोबोटिक एंड इफेक्टर एअर लाइन स्प्लिटिंग कमी पावलप्रिंटसह
