KQ2U / KQ2UD मालिका Y-प्रकार मल्टी-पोर्ट पुश-इन फिटिंग्ज

SOLH KQ2U आणि KQ2UD हे KQ2 न्यूमॅटिक फिटिंग कुटुंबातील Y-शैलीतील मल्टी-पोर्ट पुश-इन मॅनिफोल्ड कनेक्टर आहेत, SMC KQ2U/KQ2UD साठी थेट बदल. KQ2U हे 1-इन 2-आउट Y स्प्लिटर आहे आणि KQ2UD एक कॉम्पॅक्ट 1-इन 4-आउट एअर वितरक आहे. पुरुष धागा, समान-व्यास आणि कमी करणार्या आवृत्त्यांमध्ये उपलब्ध. पीबीटी बॉडी आणि एनबीआर सीलिंगसह बांधलेले, या द्रुत पुश फिटिंग्ज कॉम्प्रेस्ड एअर आणि व्हॅक्यूम सिस्टम दोन्हीला समर्थन देतात. व्हॅक्यूम कप ॲरे, मल्टी-सिलेंडर ऑटोमेशन फिक्स्चर, 3C आणि पॅकेजिंग मशीनरीसाठी केंद्रीकृत हवा पुरवठ्यासाठी मोठ्या प्रमाणावर वापरले जाते.

चौकशी पाठवा

उत्पादन वर्णन

SOLH KQ2U / KQ2UD मालिका Y-प्रकार मल्टी-पोर्ट पुश-इन फिटिंग्स | वायवीय मॅनिफोल्ड कनेक्टर

ब्रँड: SOLH by Richge Technology | SMC KQ2U / KQ2UD समतुल्य Y मल्टी-आउटलेट वन-टच फिटिंग

1. उत्पादन विहंगावलोकन

KQ2U हे Y-प्रकार 1-इन 2-आउट पुश-इन स्प्लिटर आहे; KQ2UD हा Y-प्रकार 1-इन 4-आउट पुश-इन मॅनिफोल्ड आहे. दोन्ही SOLH KQ2 वायवीय वन-टच फिटिंग मालिकेतील आहेत. PBT बॉडी आणि निकेल-प्लेटेड ब्रास थ्रेडसह बांधलेले. PU एअर ट्यूबिंगसाठी थेट प्लग-अँड-प्ले, PTFE टेप आवश्यक नाही. 1-ते-2 / 1-ते-4 एअर सर्किट स्प्लिटिंगसाठी डिझाइन केलेले, SMC KQ2U / KQ2UD सह पूर्णपणे बदलण्यायोग्य. ऑटोमेशन उपकरणे, व्हॅक्यूम सक्शन कप आणि वायवीय ॲक्ट्युएटर एअर डिस्ट्रिब्युशनमध्ये मोठ्या प्रमाणावर स्वीकारले जाते.

KQ2U: 1 इनलेट, 2 आउटलेट (Y-आकार 1 ते 2 स्प्लिट)
KQ2UD: 1 इनलेट, 4 आउटलेट (Y-आकार 1 ते 4 स्प्लिट)

2. मॉडेल नामकरण नियम

2.1 KQ2U (1-इन 2-आउट Y स्प्लिटर)

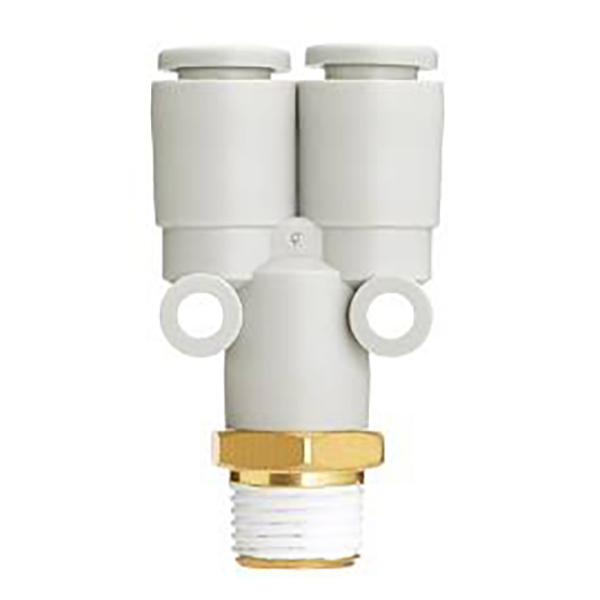

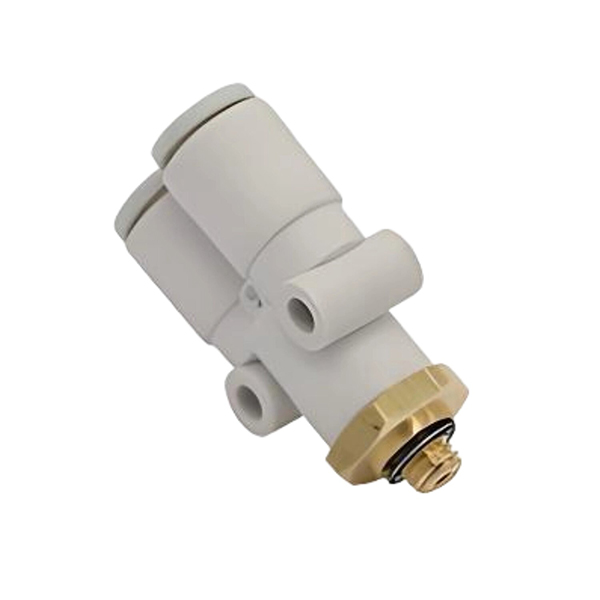

1.पुरुष थ्रेड आवृत्ती KQ2Uxx-xxS उदाहरण: KQ2U06-02S
KQ2U: Y-प्रकार 1-इन 2-आउट फिटिंग
06: आउटलेट पोर्टची ट्यूब OD Φ6mm
02S: नर टेपर थ्रेड R1/4 (S = R टेपर पुरुष धागा)
थ्रेड कोड: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

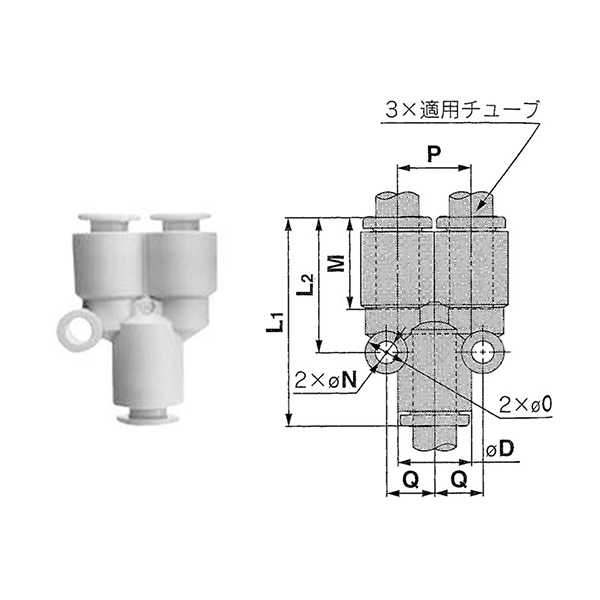

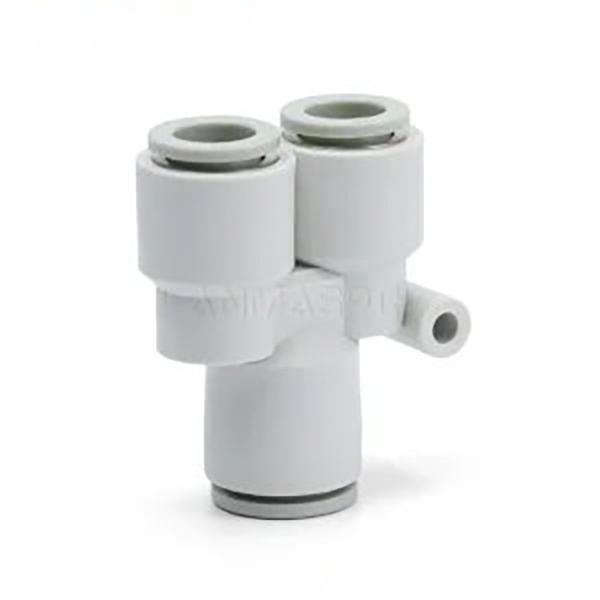

2.सरळ समान-व्यास ट्यूब आवृत्ती KQ2Uxx-00 उदाहरण: KQ2U08-00
इनलेट आणि दोन आउटलेट्स समान ट्यूब OD सामायिक करतात, सर्व Φ8 मिमी

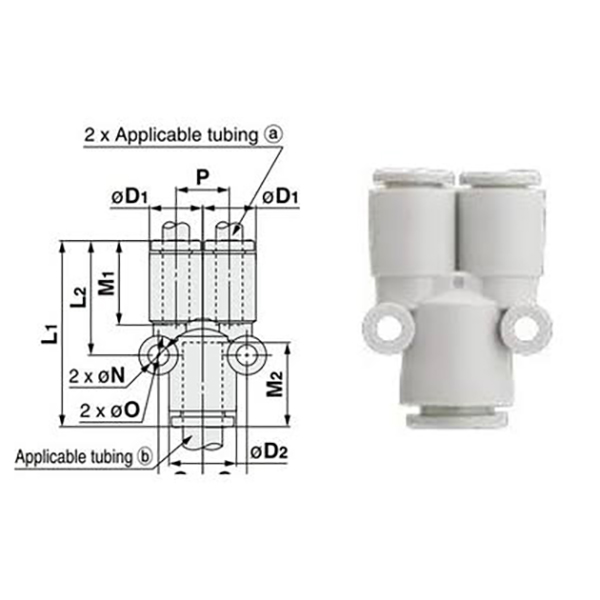

3.सरळ कमी करणारी आवृत्ती KQ2Uxx-yy उदाहरण: KQ2U04-06
दोन आउटलेट Φ4; मुख्य इनलेट Φ6, भिन्न व्यास कमी करणारे विभाजन

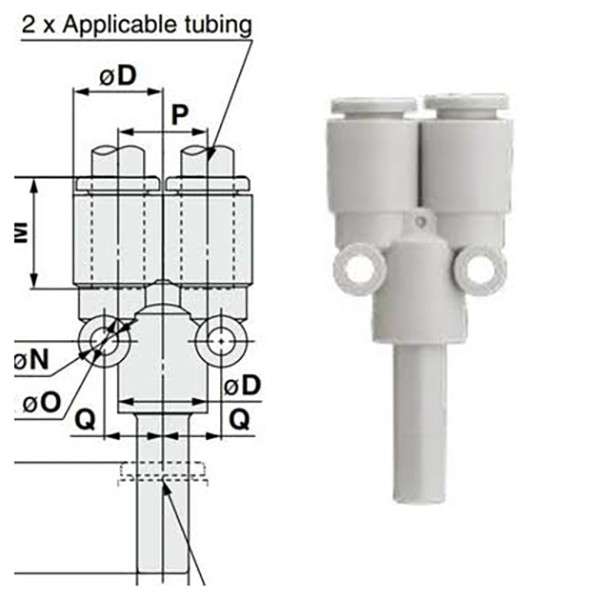

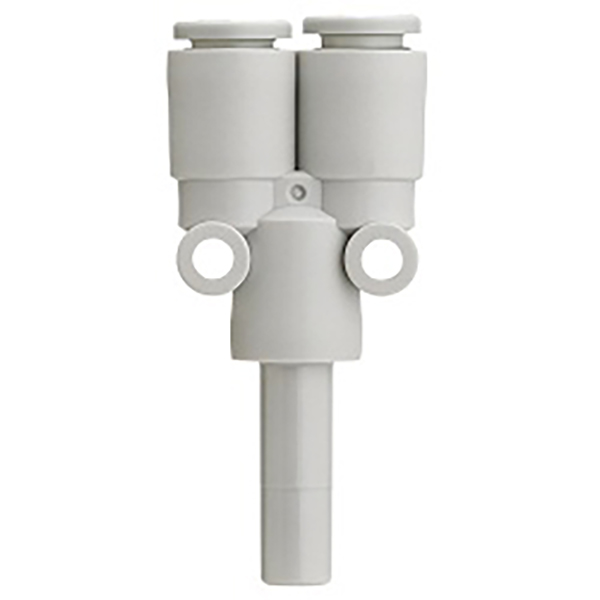

4. काटेरी प्लग आवृत्ती KQ2Uxx-99
तळाशी प्लॅस्टिकचा कडक प्लग शँक, 1-इन 2-आउट स्प्लिटसाठी महिला पुश-इन पोर्टमध्ये घाला

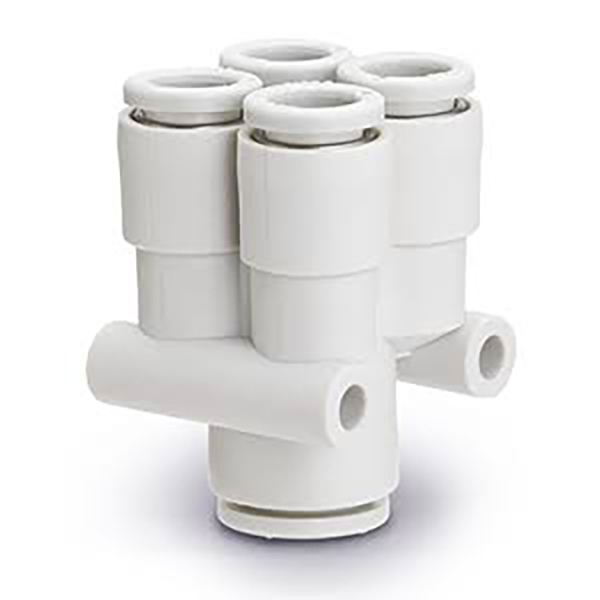

2.2 KQ2UD (1-इन 4-आउट Y मॅनिफोल्ड)

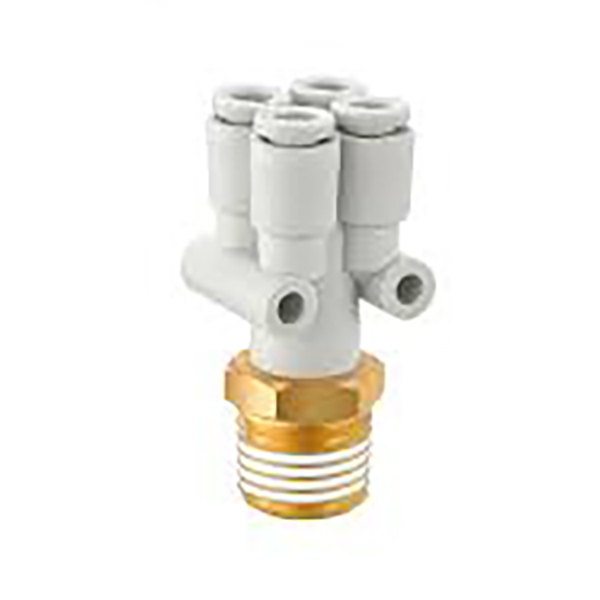

1. पुरुष थ्रेड आवृत्ती KQ2UDxx-xxS उदाहरण: KQ2UD08-03S
R38 नर थ्रेड इनलेट, Φ8 ट्यूबिंगसाठी चार आउटलेट

2. ट्यूब आवृत्ती कमी करणे KQ2UDxx-yy उदाहरण: KQ2UD04-06
चार आउटलेट Φ4, मुख्य इनलेट Φ6, मल्टी-पोर्ट रिड्यूसिंग डिस्ट्रिब्युशन

3. तपशील सारांश सारणी

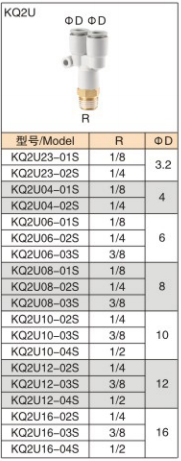

3.1 KQ2U (1-इन 2-आउट Y स्प्लिटर)

प्रकार	मॉडेल श्रेणी	वर्णन
पुरुष धागा 1-ते-2	KQ2U23-01S ~ KQ2U16-04S	आर पुरुष धागा एअर इनलेट, दोन समान ट्यूबिंग आउटलेट, ट्यूब OD Φ3.2~Φ16
सरळ समान व्यास	KQ2U02-00 ~ KQ2U16-00	इनलेट आणि दोन आउटलेट समान व्यासाचे, सर्व पुश-इन ट्यूब कनेक्शन
सरळ कमी करणे	KQ2U02-23 ~ KQ2U12-16	लहान आउटलेट ट्यूबिंग, मोठ्या इनलेट टयूबिंग, वेगवेगळ्या व्यासाचे विभाजन
प्लग शँक प्रकार	KQ2U23-99 ~ KQ2U16-99	तळाशी प्लॅस्टिक प्लग शँक, 1-टू-2 स्प्लिटसाठी महिला पुश-इन पोर्टमध्ये घाला

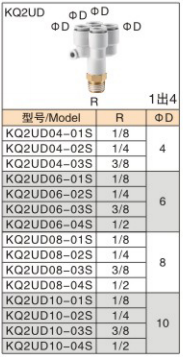

3.2 KQ2UD (1-इन 4-आउट Y मॅनिफोल्ड)

प्रकार	मॉडेल श्रेणी	वर्णन
पुरुष धागा 1-ते-4	KQ2UD04-01S ~ KQ2UD10-04S	आर पुरुष धागा एअर इनलेट, चार समान ट्यूबिंग आउटलेट, ट्यूब OD Φ4~Φ10
पुश-इन कमी करणे	KQ2UD04-00 ~ KQ2UD10-12	पुश-इन स्टाईल, इनलेट आणि चार आउटलेट्स समान / भिन्न व्यासांना समर्थन देतात

4. सामान्य तांत्रिक तपशील

आयटम	पॅरामीटर
सुसंगत ट्यूबिंग	PU / PA / PE वायवीय लवचिक रबरी नळी
ऑपरेटिंग प्रेशर	0 ~ 1.0 MPa
व्हॅक्यूम सुसंगतता	व्हॅक्यूम सर्किट्ससाठी योग्य (व्हॅक्यूम जनरेटर आणि सक्शन कप शाखा)
ऑपरेटिंग तापमान	0 ~ 60℃
शरीर साहित्य	पीबीटी अभियांत्रिकी प्लास्टिक
धागा साहित्य	निकेल-प्लेटेड पितळ
सील साहित्य	NBR नायट्रिल रबर
स्थापना पद्धत	पुश-इन द्रुत कनेक्शन; ट्यूबिंग बाहेर काढण्यासाठी प्रेस रिलीज कॉलर

5. उत्पादन वैशिष्ट्ये

• जलद पुश-इन असेंब्ली: झटपट सील करण्यासाठी ट्यूबिंग घातली. ट्यूब काढण्यासाठी व्हाईट रिलीझ कॉलर दाबा, असेंबली कार्यक्षमता मोठ्या प्रमाणात सुधारेल.

• बहु-मार्ग वायु वितरण: 1-ते-2 स्प्लिटसाठी KQ2U, 1-ते-4 स्प्लिटसाठी KQ2UD. एअर रूटिंग सुलभ करण्यासाठी केंद्रीकृत हवा स्रोत वितरण.

• कमी करण्याचा पर्याय उपलब्ध आहे: वेगवेगळ्या ट्यूब आकारांच्या कनेक्शनसाठी समान आणि कमी व्यास आवृत्त्या.

• विश्वसनीय थ्रेड सीलिंग: उच्च गंज प्रतिरोधक आणि यांत्रिक शक्तीसह निकेल-प्लेटेड पितळ नर धागा.

• संक्षिप्त आकार: मर्यादित माउंटिंग स्पेससाठी लहान फूटप्रिंट, मॅनिपुलेटर, जिग्स आणि सक्शन कप मॉड्यूल्समध्ये मोठ्या प्रमाणावर वापरले जाते.

6. ठराविक अनुप्रयोग

• व्हॅक्यूम कप ॲरे स्प्लिटिंग (एकाधिक सक्शन कप एकल व्हॅक्यूम स्त्रोत सामायिक करतात)

• ऑटोमेशन फिक्स्चरसाठी मल्टी-सिलेंडर हवा पुरवठा

• पॅकेजिंग मशिनरी, 3C उपकरणे आणि इंजेक्शन मोल्डिंग मशीनसाठी वायवीय सर्किट

• वायवीय तपासणी आणि चाचणी जिग्ससाठी एअर लाइन स्प्लिटिंग

7. स्थापना टिपा

• एकही burrs सह लंब नलिका कट; burrs सीलिंग रिंग स्क्रॅच आणि हवा गळती होऊ शकते.

• टयूबिंगला पूर्णपणे तळाशी ढकलून द्या आणि कॉलर लॉक टयूबिंग सुरक्षितपणे सोडण्याची खात्री करा.

• पाणी, तेल किंवा मजबूत संक्षारक द्रवपदार्थांसाठी नाही. फक्त कॉम्प्रेस्ड एअर आणि व्हॅक्यूम सेवेसाठी.

• प्लॅस्टिक क्रॅकिंग टाळण्यासाठी संयुक्त मुळाशी वारंवार वाकणे टाळा.
