ब्रँड: SOLH by Richge Technology | SMC KQ2R समतुल्य सरळ वन-टच वायवीय फिटिंग कमी करणे

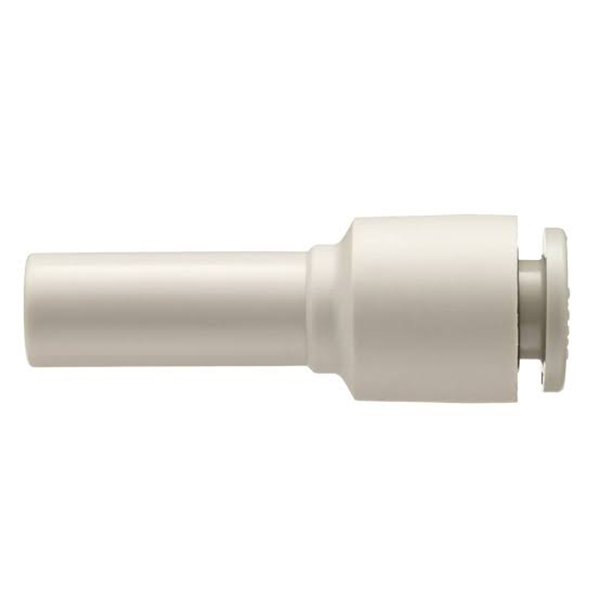

KQ2R ही KQ2 मालिकेतील कमी करणारी सरळ पुश-इन फिटिंग आहे, ज्याला भिन्न-व्यासाचे ट्यूब कपलर असेही म्हणतात. हे विशेषत: वेगवेगळ्या बाह्य व्यास असलेल्या दोन एअर ट्यूब्सच्या इनलाइन कनेक्शनसाठी डिझाइन केलेले आहे, वायवीय प्रणालींमध्ये सर्वात सामान्यपणे वापरल्या जाणाऱ्या रिड्यूसिंग ऍक्सेसरीजपैकी एक.
मॉडेल उदाहरण: KQ2R06-08
KQ2: SMC दुसरी पिढी वन-टच फिटिंग मालिका
आर: रेड्यूसर, सरळ संरचना कमी करणे
06: पोर्टचा ट्यूब बाह्य व्यास ① (मिमी, Φ6 मिमी)
08: पोर्टचा ट्यूब बाह्य व्यास ② (मिमी, Φ8 मिमी)
स्ट्रक्चरल वैशिष्ट्ये
• दोन्ही टोके मानक KQ2 वन-टच पोर्ट स्वीकारतात; एक टोक लहान OD ट्यूबसाठी आणि दुसरे टोक सरळ अंतर्गत प्रवाह वाहिनीसह मोठ्या OD ट्यूबसाठी, भिन्न-व्यासाच्या ट्यूबिंगसाठी इनलाइन कनेक्शन लक्षात घेऊन.
• चॅनेलच्या आत गुळगुळीत टॅपर्ड संक्रमण, स्प्लिट असेंब्लीच्या तुलनेत कमी दाब कमी (स्ट्रेट फिटिंग + वेगळे रेड्यूसर). प्रवाह आणि दाब ड्रॉप संवेदनशील वायवीय सर्किटसाठी आदर्श.
|

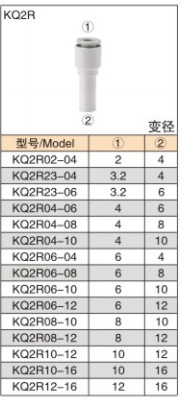

कोड विभाग |
वर्णन |
|
KQ2R |
मालिका कोड: सरळ पुश-इन फिटिंग कमी करणे |
|
पहिले दोन अंक |
पोर्टची ट्यूब OD ① (मिमी) |
|
शेवटचे दोन अंक |
पोर्टची ट्यूब OD ② (मिमी) |
|
मॉडेल |
पोर्ट ① ट्यूब OD (मिमी) |
पोर्ट ② ट्यूब OD (मिमी) |
ठराविक अर्ज |
|
KQ2R02-04 |
Φ2 |
Φ4 |
सूक्ष्म उपकरणे, Φ2 ते Φ4 ट्यूबिंग कनेक्शन |
|
KQ2R04-06 |
Φ4 |
Φ6 |
लहान सिलेंडर सर्किट, Φ4 ते Φ6 ट्यूबिंग कनेक्शन |
|
KQ2R06-08 |
Φ6 |
Φ8 |
मानक सोलेनोइड वाल्व सर्किट, Φ6 ते Φ8 (सर्वात लोकप्रिय) |
|
KQ2R08-10 |
Φ8 |
Φ१० |
उच्च प्रवाह सर्किट, Φ8 ते Φ10 ट्यूबिंग कनेक्शन |
|
KQ2R10-12 |
Φ१० |
Φ१२ |
मुख्य हवा पुरवठा सर्किट, Φ10 ते Φ12 ट्यूबिंग कनेक्शन |
|
KQ2R12-16 |
Φ१२ |
Φ१६ |
मोठा प्रवाह मुख्य ट्रंक लाइन, Φ12 ते Φ16 ट्यूबिंग कनेक्शन |
|
आयटम |
पॅरामीटर |
|
लागू द्रव |
संकुचित हवा, व्हॅक्यूम, स्वच्छ पाणी (नॉन-फ्रीझिंग) |
|
ऑपरेटिंग प्रेशर |
-100kPa (व्हॅक्यूम) ~ 1.0MPa |
|
स्फोट दाब |
3.0MPa @ 23℃ सभोवतालचे तापमान |
|
ऑपरेटिंग तापमान |
-5℃ ~ +60℃; पाण्याच्या माध्यमासाठी 0~40℃ |
|
सुसंगत ट्यूबिंग |
PU ट्यूब, नायलॉन ट्यूब, सॉफ्ट नायलॉन ट्यूब, FEP/PFA PTFE ट्यूब |
|
साहित्य |
PBT बॉडी + SUS304 स्टेनलेस स्टील ग्रिपर + NBR नायट्रिल रबर सील रिंग |
निवड नियम: दोन भिन्न OD ट्यूबच्या इनलाइन कनेक्शनसाठी KQ2R निवडा, कोणत्याही अतिरिक्त एकत्रित फिटिंगची आवश्यकता नाही.
• नळीचा शेवट सपाट आणि बुरशी मुक्त कापला पाहिजे. हवा गळती टाळण्यासाठी "क्लिक" आवाज ऐकू येईपर्यंत ट्यूबिंग पूर्णपणे घाला.
• काढण्यासाठी: पोर्टवर रिलीझ कॉलर दाबा आणि ट्यूबिंग बाहेरून खेचा; क्रूर शक्तीने खेचू नका.
• प्रेशर ड्रॉप मोठ्या व्यासाच्या फरकाने वाढते. उच्च-प्रवाह परिस्थितीत लहान व्यास फरक असलेल्या मॉडेलला प्राधान्य द्या.
• ट्यूब व्यास संक्रमण: अतिरिक्त अडॅप्टर्सशिवाय भिन्न आकाराचे सिलेंडर जुळण्यासाठी मुख्य Φ8 ट्यूबचे KQ2R06-08 द्वारे Φ6 ट्यूबमध्ये रूपांतरित करा.
• मशीन रिट्रोफिटिंग: सुसंगततेसाठी जुन्या उपकरणाच्या Φ6 ट्यूबिंगला नवीन मशीनच्या Φ8 टयूबिंगसह कनेक्ट करा, पूर्ण ट्यूब बदलण्याची आवश्यकता नाही.
• व्हॅक्यूम सर्किट कनेक्शन: भिन्न व्यास असलेल्या जोडप्य व्हॅक्यूम लाइन. कमी-गळतीचे डिझाइन स्थिर व्हॅक्यूम पातळी राखते.
