KQ2N मालिका सरळ पुश-इन फिटिंग

KQ2N स्टेम-शैलीतील सरळ पुश-इन फिटिंग्स SMC KQ2N मालिकेसाठी ड्रॉप-इन बदली म्हणून इंजिनिअर केलेले वन-टच वायवीय कनेक्टर आहेत. पुरुष धागा, समान-व्यास स्टेम आणि स्टेम प्रकार कमी करणारे, हे फिटिंग्स PU आणि PA ट्यूबिंगसाठी द्रुत टूल-फ्री ट्यूब असेंबलीला समर्थन देतात. ऑटोमेशन उपकरणे, रोबोटिक हाताळणी आणि वायवीय फिक्स्चर ऍप्लिकेशन्समध्ये कॉम्प्रेस्ड एअर आणि व्हॅक्यूम पाइपलाइन दोन्हीसाठी योग्य. निकेल-प्लेटेड ब्रास थ्रेडसह जोडलेली PBT बॉडी 0℃~60℃ कार्यरत तापमानात स्थिर सीलिंग देते.

चौकशी पाठवा

उत्पादन वर्णन

SOLH KQ2N मालिका स्ट्रेट पुश-इन फिटिंग | स्टेम प्रकार वायवीय सरळ कनेक्टर

ब्रँड: SOLH by Richge Technology | SMC KQ2N समतुल्य स्टेम स्ट्रेट वन-टच फिटिंग

1. उत्पादन विहंगावलोकन

KQ2N हे स्टेम-शैलीचे सरळ वायवीय फिटिंग आहे. एक टोक नर धागा किंवा स्टेम आहे, दुसरे टोक PU/PA एअर ट्यूबिंग स्वीकारते. हे SMC KQ2N मालिका वन-टच फिटिंगसाठी थेट बदली आहे. वायवीय सर्किट आणि व्हॅक्यूम पाइपलाइनमध्ये मोठ्या प्रमाणावर वापरले जाते. टूल-फ्री इन्स्टॉलेशन, टयूबिंग पटकन घालण्यासाठी किंवा काढण्यासाठी रिलीझ कॉलर दाबा.

चार स्ट्रक्चरल प्रकार उपलब्ध आहेत:

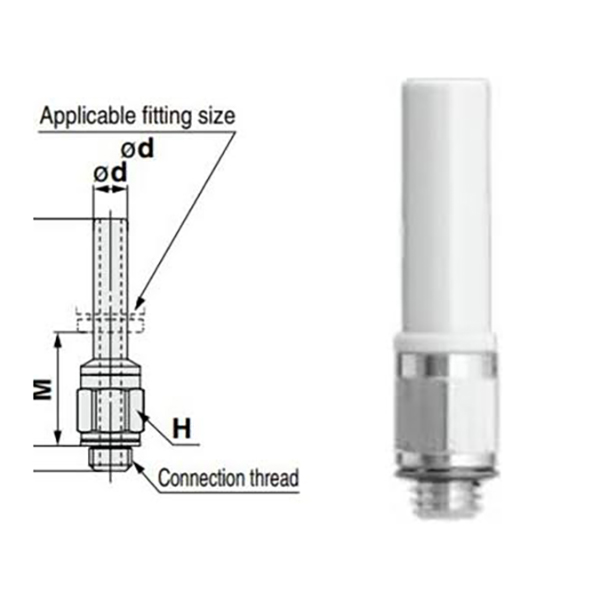

नर धागा स्टेम प्रकार (M थ्रेड: M5)

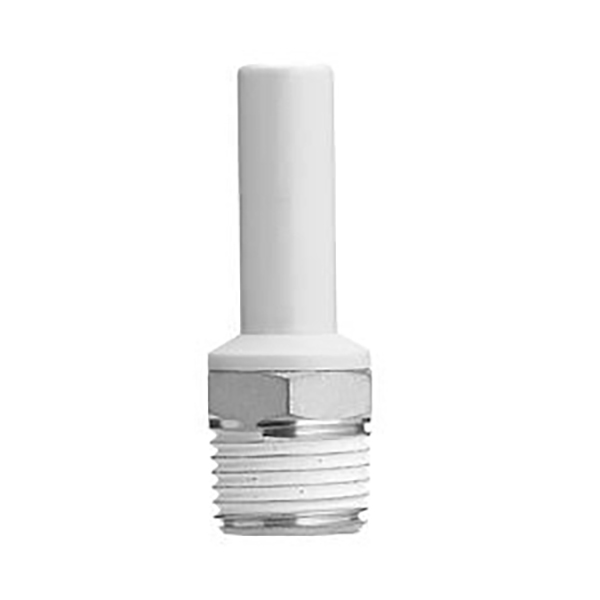

नर धागा स्टेम प्रकार (इम्पीरियल टेपर आर थ्रेड: 1/8,1/4,3/8)

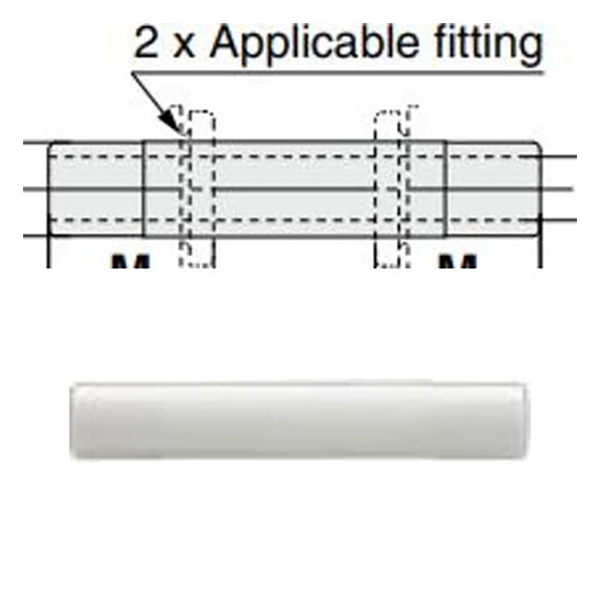

• समान व्यासाचा स्टेम सरळ (-99 प्रत्यय): दोन्ही टोके समान OD स्टेम आहेत

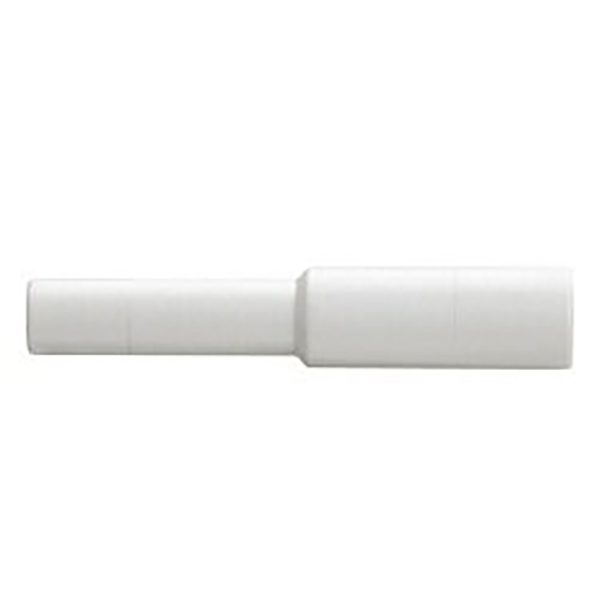

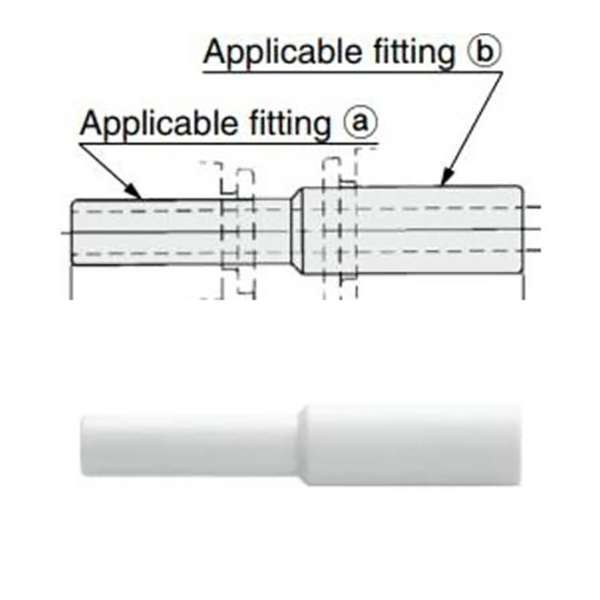

• स्टेम स्ट्रेट फिटिंग कमी करणे: आकार संक्रमणासाठी भिन्न बाह्य व्यासांसह दोन स्टेम

2. मॉडेल कोड स्पष्टीकरण

उदाहरण: KQ2N04-M5

• KQ2N: मालिका कोड, स्टेम प्रकार सरळ फिटिंग

• 04: पुश-इन बाजूला ट्यूब बाह्य व्यास Φ4mm

• M5 / 01S / 02S: पुरुष धागा तपशील

• -99: समान व्यास स्टेम सरळ फिटिंग

• 04-06: स्टेम फिटिंग कमी करणे, ①Φ4 → ②Φ6

कोड विभाग	वर्णन
KQ2N	मालिका कोड: स्टेम प्रकार सरळ पुश-इन फिटिंग
04/06/08/10/12/16	ट्यूब बाह्य व्यास ΦD (मिमी)
M5	मेट्रिक पुरुष धागा M5×0.8
01S/02S/03S	इम्पीरियल आर टेपर थ्रेड: R1/8, R1/4, R3/8
-99	समान व्यास स्टेम सरळ फिटिंग, दोन्ही टोके समान OD
दुहेरी अंक उदा. ०४-०६	स्टेम फिटिंग कमी करणे: ① इनलेट OD, ② आउटलेट OD

3. मुख्य तांत्रिक तपशील

आयटम	पॅरामीटर
लागू ट्यूबिंग	PU पॉलीयुरेथेन ट्यूब, PA नायलॉन ट्यूब
ऑपरेटिंग प्रेशर	0~1.0MPa, व्हॅक्यूम नकारात्मक दाब सर्किटशी सुसंगत
ऑपरेटिंग तापमान	0℃ ~ +60℃
शरीर साहित्य	प्लास्टिक शरीर; निकेल-प्लेटेड ब्रास थ्रेडेड भाग, गंज प्रतिरोधक
सीलिंग कामगिरी	उत्कृष्ट थ्रेड सीलिंग
कनेक्शन पद्धत	पुश-इन; ट्यूब वेगळे करण्यासाठी प्रेस रिलीज कॉलर

4. संपूर्ण मॉडेल सूची

4.1 मेट्रिक M पुरुष थ्रेड आवृत्ती

मॉडेल	धागा	ट्यूब ΦD
KQ2N04-M5	M5×0.8	Φ4
KQ2N06-M5	M5×0.8	Φ6

4.2 इंपीरियल आर टेपर पुरुष थ्रेड आवृत्ती

मॉडेल	धागा आर	ट्यूब ΦD
KQ2N04-01S	R1/8	Φ4
KQ2N06-01S	R1/8	Φ6
KQ2N06-02S	R1/4	Φ6
KQ2N08-02S	R1/4	Φ8
KQ2N08-03S	R3/8	Φ8
KQ2N10-03S	R3/8	Φ१०

४.३ समान व्यास स्टेम स्ट्रेट (-९९ मालिका)

मॉडेल	ΦD
KQ2N04-99	Φ4
KQ2N06-99	Φ6
KQ2N08-99	Φ8
KQ2N10-99	Φ१०
KQ2N12-99	Φ१२
KQ2N16-99	Φ१६

4.4 स्टेम स्ट्रेट फिटिंग कमी करणे

मॉडेल	① स्टेम OD	② स्टेम OD
KQ2N04-06	Φ4	Φ6
KQ2N06-08	Φ6	Φ8
KQ2N08-10	Φ8	Φ१०
KQ2N10-12	Φ१०	Φ१२
KQ2N12-16	Φ१२	Φ१६

5. मुख्य वैशिष्ट्ये

गंज प्रतिकार आणि विश्वसनीय धागा सील करण्यासाठी निकेल-प्लेटेड ब्रास धाग्यासह प्लास्टिकचे शरीर

• पीयू पॉलीयुरेथेन एअर ट्यूब आणि पीए नायलॉन ट्यूबसह सुसंगत

व्हॅक्यूम निगेटिव्ह प्रेशर सर्किट्ससाठी योग्य रेट केलेले कार्यरत दाब 0~1.0MPa

• ऑपरेटिंग तापमान श्रेणी: 0℃ ~ +60℃

• साधी असेंब्ली: ट्यूब एंड गुळगुळीत ठेवा आणि थेट घाला; वेगळे करण्यासाठी ट्यूबिंग बाहेर काढण्यासाठी फ्रंट रिलीज कॉलर दाबा

6. अनुप्रयोग परिस्थिती

ऑटोमेशन मशिनरी, रोबोटिक आर्म्स, व्हॅक्यूम शोषण प्रणाली, वायवीय फिक्स्चर, एअर कंप्रेसर पाइपिंग. आयात केलेल्या SMC KQ2N मालिका फिटिंगसाठी थेट बदल.
