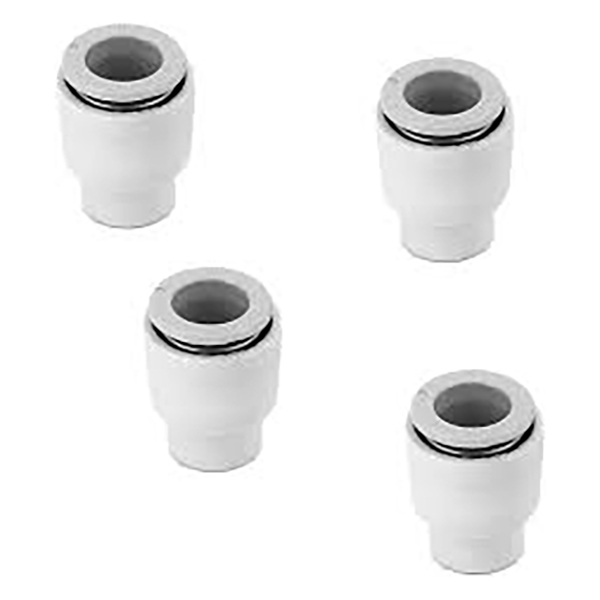

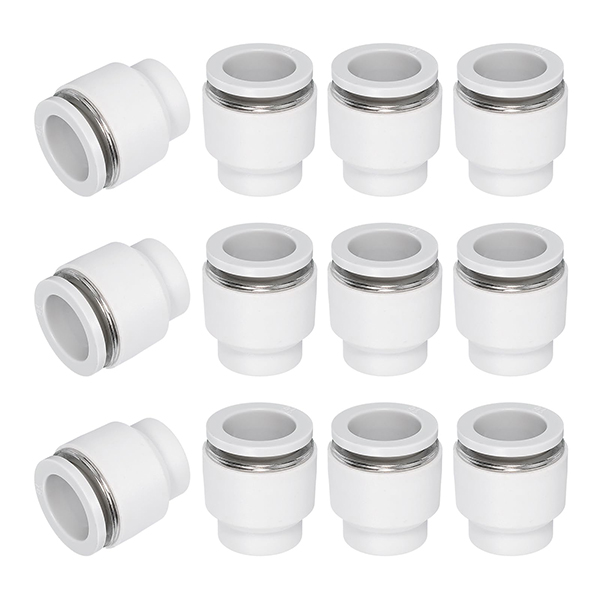

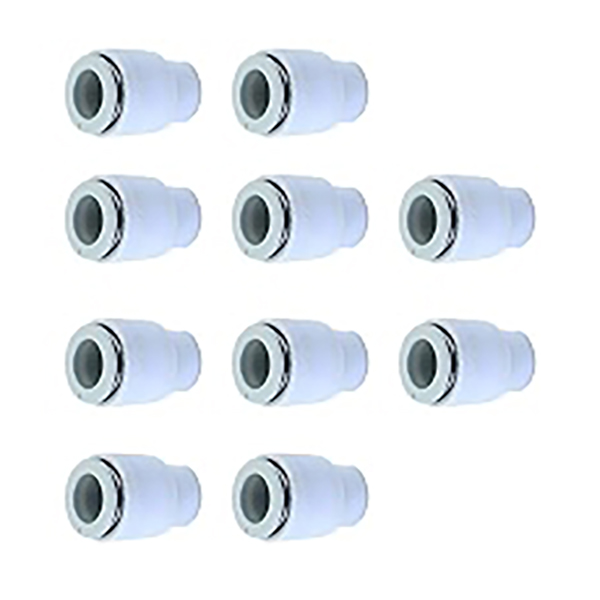

KQ2C पुश फिट फिमेल एंड कॅप प्लास्टिक

SOLH KQ2C मालिका पुश-इन कॅप | KQ2 वन-टच फिटिंगसाठी वायवीय ट्यूब प्लग

ब्रँड: SOLH by Richge Technology | KQ2 मालिका फिटिंगसाठी SMC KQ2C समतुल्य पुश-इन ट्यूब प्लग

1. उत्पादन विहंगावलोकन

     KQ2C ही एक समर्पित पुश-इन कॅप (ट्यूब प्लग) आहे जी SOLH KQ2 मालिका वायवीय फिटिंगशी जुळते. हे एअर सर्किट्स वेगाने बंद करण्यासाठी न वापरलेल्या पुश-इन एअर ट्यूब पोर्टच्या तात्पुरत्या सीलसाठी डिझाइन केले आहे, वायवीय प्रणाली सुरू करण्यासाठी आणि राखीव बंदर देखभालीसाठी एक आवश्यक ऍक्सेसरी आहे.

2. मॉडेल कोड नामकरण नियम

  स्वरूप: KQ2C□□
     KQ2: SMC दुसरी पिढी वन-टच फिटिंग मालिका
     C: कॅप, पुश-इन ट्यूब प्लग
     □□: जुळलेली ट्यूब बाह्य व्यास (मिमी)
  उदाहरणे:
     KQ2C04: Φ4mm पुश-इन पोर्ट फिट
     KQ2C06: Φ6mm पुश-इन पोर्टमध्ये बसते (सर्वात लोकप्रिय आकार)
     KQ2C08: Φ8mm पुश-इन पोर्ट फिट

3. रचना आणि मुख्य वैशिष्ट्ये

3.1 स्ट्रक्चरल डिझाइन

      प्रोफाइल मॅचिंग एअर टयूबिंगसह दंडगोलाकार पुश-इन डिझाइन, थेट वन-टच पोर्टमध्ये घातलेले

      सीलिंग तत्त्व: विश्वसनीय सीलिंग तयार करण्यासाठी फिटिंगमध्ये अंतर्गत एनबीआर सील दाबा, अतिरिक्त साधनांची आवश्यकता नाही

      अँटी-ड्रॉप डिझाइन: समाविष्ट केल्यानंतर पुश-इन पोर्टमध्ये स्टेनलेस स्टीलच्या जबड्यांद्वारे घट्टपणे लॉक केले जाते. कॅप सहज काढण्यासाठी रिलीझ कॉलर फिटिंगवर दाबा.

3.2 मुख्य फायदे

     • प्लग-अँड-प्ले: टूल-फ्री इन्स्टॉलेशन, सील पोर्टवर थेट घाला, जलद असेंब्ली आणि वेगळे करणे

     • पूर्ण सुसंगतता: T/L/U/E/UD/UT/VD/VT प्रकारांसह सर्व KQ2 मालिका वन-टच पोर्टसह कार्य करते

     • विश्वसनीय कामगिरी: संपूर्ण सिस्टम वर्किंग प्रेशरसाठी रेट केलेले, शून्य गळतीच्या जोखमीसह -100kPa पर्यंत व्हॅक्यूमचे समर्थन करते

     • कॉम्पॅक्ट आकार: इन्स्टॉलेशन फूटप्रिंट वाचवते, नियंत्रण कॅबिनेट आणि घट्ट अंतर्गत मशीन स्पेससाठी आदर्श

     • टिकाऊ साहित्य: PBT अभियांत्रिकी प्लास्टिक बॉडी + NBR सीलिंग रिंग, प्रभाव-प्रतिरोधक आणि दीर्घ सेवा आयुष्यासाठी गंज-प्रतिरोधक

4. मानक मॉडेल सूची

5. सामान्य तांत्रिक तपशील

6. अनुप्रयोग परिस्थिती

     • आरक्षित पोर्ट सीलिंग चालू करणे: हवेची गळती रोखण्यासाठी मशीन चालू असताना न वापरलेले पुश-इन पोर्ट सील करा; चाचणी पूर्ण झाल्यानंतर ट्यूबिंग कनेक्ट करा

     • स्पेअर पोर्ट बंद करणे: धूळ आणि अपघाती हवेची गळती रोखण्यासाठी व्हॉल्व्ह बेटांवर आणि मॅनिफोल्ड फिटिंग्ज (KQ2UD/KQ2UT) वर स्पेअर पोर्ट सील करा

     • तात्पुरते अक्षम केलेले सर्किट सीलिंग: इतर कार्यरत सर्किट्सला प्रभावित न करता उपकरणे देखभाल दरम्यान तात्पुरते निष्क्रिय सिलिंडर सर्किट्सचे बंदर सील करा

     • व्हॅक्यूम सर्किट अँटी-लीकेज: स्थिर व्हॅक्यूम पातळी राखण्यासाठी व्हॅक्यूम उपकरणांवर न वापरलेले सक्शन कप पोर्ट सील करा

7. वापर नोट्स

     •सुसंगतता तपासणी: कॅप जुळणारे पोर्ट आकार काटेकोरपणे निवडा. Φ6 पोर्ट फक्त KQ2C06 स्वीकारते; न जुळणाऱ्या आकारामुळे सील अयशस्वी किंवा अयशस्वी समावेश होतो.

     •पूर्ण समाविष्ट करणे: क्लिकचा आवाज ऐकू येईपर्यंत कॅप पूर्णपणे पोर्टमध्ये पुश करा, विश्वासार्ह सीलिंगसाठी जबडे लॉक केले असल्याची पुष्टी करा.

     •काढण्याची पद्धत: टोपी बाहेरून खेचताना फिटिंगवर रीलीझ कॉलर दाबा. अंतर्गत जबड्याचे नुकसान टाळण्यासाठी हिंसकपणे खेचू नका.

     • कार्य स्थिती मर्यादा: संक्षारक वायू, उच्च-तापमान स्टीम आणि इतर विशेष माध्यमांसाठी योग्य नाही, फक्त मानक वायवीय आणि व्हॅक्यूम अनुप्रयोगांसाठी.

     • देखभाल आणि बदली: अयशस्वी सीलिंगमुळे होणारी हवा गळती टाळण्यासाठी सील रिंग जुनी किंवा खराब झाल्यावर कॅप बदला.

8. तुलना: KQ2C पुश-इन कॅप वि थ्रेडेड प्लग
