PBM/PBX मालिका मल्टी-स्टेज व्हॅक्यूम जनरेटर

पीबीएम / पीबीएक्स मालिका मिनी मल्टी-स्टेज मल्टी-एनर्जी व्हॅक्यूम इजेक्टर | Piab शैली स्टॅकेबल व्हॅक्यूम जनरेटर

ब्रँड: SOLH by Richge Technology | अल्ट्रा-थिन स्टॅकेबल 2-स्टेज व्हेंचुरी व्हॅक्यूम जनरेटर

1. उत्पादन विहंगावलोकन

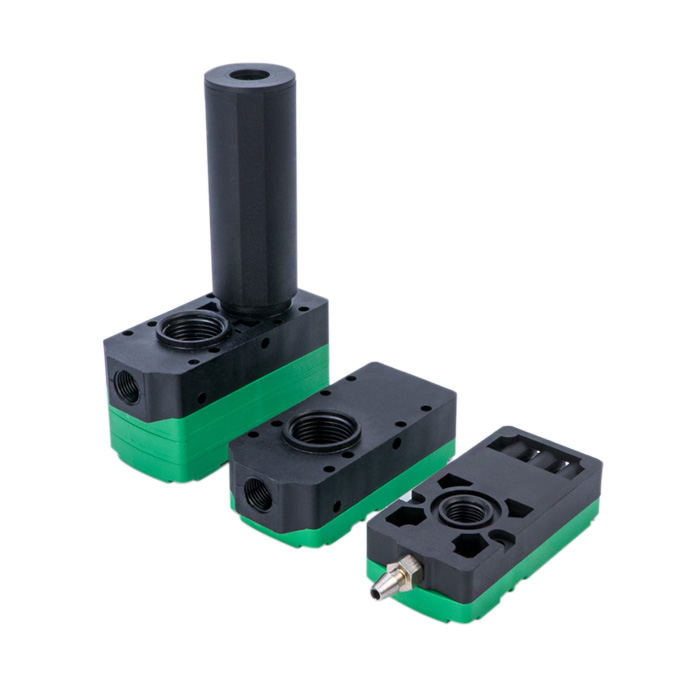

   PBM/PBX हे Piab-शैलीतील मिनी टू-स्टेज डिफ्यूझिंग मल्टी-स्टेज व्हॅक्यूम जनरेटर आहेत, ज्यांना मल्टी-एनर्जी व्हॅक्यूम जनरेटर देखील म्हणतात. ते अल्ट्रा-थिन लाइटवेट बॉडीसह मॉड्यूलर स्टॅकेबल डिझाइनचा अवलंब करतात. PBM मानक अंगभूत सायलेन्सर आवृत्ती आहे, तर PBX कंपाऊंड बाह्य सायलेन्सर प्रकार आहे. तीन फंक्शनल आवृत्त्या उपलब्ध आहेत: टाईप A व्हॅल्व्हलेस, टाईप बी पुरवठा वाल्वसह, टाइप सी पूर्ण मल्टी-एनर्जी इंटिग्रेटेड मॉडेल.

  कोर पोझिशनिंग: कॉम्पॅक्ट फूटप्रिंट, कमी हवेचा वापर आणि मोठा सक्शन प्रवाह. एकाधिक सक्शन कपसाठी स्वतंत्र नियंत्रणासह मल्टी-लेयर मॅनिफोल्ड स्टॅकिंगला समर्थन देते. रोबो ईओएटी, पॅलेटायझिंग आणि फोम सक्शन कपसह सच्छिद्र वर्कपीससाठी आदर्श.

      • PBM मानक मिनी: अंगभूत सायलेन्सर, स्लिम बॉडी, कमी आवाज, सिंगल युनिट किंवा स्टॅक केलेले असेंब्लीसाठी योग्य

      • पीबीएक्स एक्स-मिनी कंपाउंड प्रकार: काढता येण्याजोगा बाह्य सायलेन्सर काडतूस, उच्च अंतिम व्हॅक्यूम, मोठा प्रवाह आणि चांगले उष्णता अपव्यय, उच्च-सायकल सतत ऑपरेशनसाठी डिझाइन केलेले

  आकार श्रेणी: 5 / 10 / 20 / 30. संख्या समतुल्य व्हॅक्यूम पंप पॉवर रेटिंग (0.05~0.3kW) दर्शवते. फंक्शनल आवृत्त्या: बेसिक व्हॅल्व्हलेस, बी इंटिग्रेटेड सप्लाय व्हॉल्व्ह, सी फुल मल्टी-एनर्जी मॉडेल (पुरवठा व्हॉल्व्ह + ब्रेक व्हॉल्व्ह + व्हॅक्यूम प्रेशर डिटेक्शन + ॲडजस्टेबल व्हॅक्यूम ब्रेक थ्रॉटल).

2. मॉडेल कोडिंग नियम

  उदाहरण: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • पीबीएम / पीबीएक्स

￮ PBM: अंगभूत सायलेन्सरसह मानक मिनी प्रकार

￮ पीबीएक्स: बाह्य सायलेन्सर काडतूस सह कंपाऊंड X-mini प्रकार

     • 10: आकार कोड (5/10/20/30)

￮ 5: सूक्ष्म लहान प्रवाह, लहान घटक

￮ 10: लहान-मध्यम प्रवाह, 3C लहान भाग

￮ 20: मध्यम प्रवाह बेस्ट सेलर, पुठ्ठा, फिल्म आणि फोम सक्शन कप

￮ 30: मोठा प्रवाह, मोठ्या क्षेत्रावरील छिद्रयुक्त शीट आणि पॅलेटिझिंग

     • A/B/C: कार्यात्मक आवृत्ती

￮ A: व्हॅल्व्हलेस बेसिक युनिट, फक्त जनरेटर बॉडी, बाह्य सोलेनोइड वाल्व्हद्वारे नियंत्रित

￮ बी: सिंगल व्हॉल्व्ह व्हर्जन, बिल्ट-इन सप्लाय सोलनॉइड व्हॉल्व्ह, ऑप्शनल वन-वे प्रेशर होल्डिंग व्हॉल्व्ह, नैसर्गिक व्हॅक्यूम रिलीझ

￮ C: संपूर्ण बहु-ऊर्जा आवृत्ती, पुरवठा झडप + व्हॅक्यूम ब्रेक वाल्व + डिजिटल व्हॅक्यूम प्रेशर स्विच + समायोज्य ब्लो थ्रॉटल

     • K1: वाल्व संयोजन कोड, K1 = सामान्यपणे बंद केलेला पुरवठा झडप + सामान्यपणे बंद ब्रेक वाल्व

     • ५/६: कॉइल व्होल्टेज: 5=DC24V, 6=DC12V

     • L/M: वायर लीड तपशील

     • FN: प्रेशर स्विच आउटपुट (NPN/PNP, युनिट पर्यायी kPa/inHg)

  क्रमवारीचे उदाहरण: PBM20-C. व्याख्या: PBM स्टँडर्ड बिल्ट-इन सायलेन्सर, आकार 20, टाइप C पूर्ण मल्टी-एनर्जी मॉडेल, इंटिग्रेटेड सप्लाय आणि ब्रेक व्हॉल्व्ह, ॲडजस्टेबल व्हॅक्यूम ब्रेक आणि व्हॅक्यूम डिटेक्शन अलार्म.

3. PBM VS PBX कोर फरक

4. आवृत्ती A/B/C कार्य तुलना

5. तांत्रिक तपशील सारांश

  कामगिरी @0.5MPa पुरवठा दाब

6. निवड मार्गदर्शक

  PBM किंवा PBX निवडा

     • ✅ PBM: मर्यादित स्थापनेची जागा, रोबोट EOAT, नियमित मधून मधून सायकल, बाहेर पडणारा सायलेन्सर आवश्यक नाही

     • ✅ पीबीएक्स: फोम सक्शन कप, सच्छिद्र पुठ्ठा, दीर्घ सतत ऑपरेशन, उच्च प्रवाह आणि व्हॅक्यूम आवश्यक आहे

  आवृत्ती A/B/C निवडा

     • ✅ आवृत्ती C मल्टी-एनर्जी: रोबोट ऍप्लिकेशन, जलद ब्लो-ऑफ रिलीज + गहाळ भाग शोधण्याचा अलार्म, बाह्य वाल्व आणि पाइपिंग कमी करा (प्राधान्य)

     • ✅ आवृत्ती B: मर्यादित बजेट, ब्लो-ऑफ व्हॅक्यूम रिलीझ नाही, वर्कपीस सेल्फ-वेटने रिलीझ केले आहे

     • ✅ आवृत्ती ए: विद्यमान बाह्य सोलेनोइड वाल्वसह स्थिर स्थिरता, सर्वात कमी खरेदी खर्च

  स्टॅक करण्यायोग्य मॅनिफोल्ड वैशिष्ट्य (PBM/PBX चा मुख्य फायदा)

     PBM5 16 स्तरांपर्यंत स्टॅक करू शकते; PBM10 12 लेयर्स पर्यंत सपोर्ट करते. PBX समान स्टॅकिंग क्षमता सामायिक करते. प्रत्येक लेयरमध्ये परस्पर हस्तक्षेपाशिवाय स्वतंत्र व्हॅक्यूम सर्किट असते, एक मुख्य हवा पुरवठा सामायिक केला जातो. मल्टी-स्टेशन ट्रान्सफर आणि मल्टी-नोजल मॉड्यूल्ससाठी सर्वोत्तम पर्याय.

     सील सामग्री: सामान्य परिस्थितीसाठी एनबीआर; अन्न ग्रेड किंवा आम्ल / अल्कली संक्षारक वातावरणासाठी FKM.

7. टाइप सी मल्टी-एनर्जी मॉडेलसाठी वायवीय सर्किट

     हवा स्रोत → AFC एअर फिल्टर (तेल धुके प्रतिबंधित) → AR दाब नियामक → PBM/PBX-C एअर सप्लाय पोर्ट; व्हॅक्यूम पोर्ट → ZFC व्हॅक्यूम फिल्टर → सक्शन कप. दोन DC24V सिग्नल वायर्स PLC शी जोडतात: एक व्हॅक्यूम शोषण नियंत्रणासाठी, दुसरा समायोज्य ब्लो-ऑफ व्हॅक्यूम ब्रेकसाठी. व्हॅक्यूम फीडबॅक सिग्नल गहाळ / सोडलेल्या वर्कपीस शोधण्यासाठी वापरला जातो.

8. ऑपरेशन नोट्स

     • हवा पुरवठा कोरडा आणि फिल्टर केलेला असणे आवश्यक आहे, ऑइल मिस्ट स्नेहक निषिद्ध आहे. तेल दूषित झाल्यामुळे दोन-स्टेज नोजल बंद होतील.

     • व्हॅक्यूम पाइपलाइनमध्ये ZFC व्हॅक्यूम फिल्टर स्थापित करणे आवश्यक आहे. धूळ सहजपणे नोजल अवरोधित करते आणि सक्शन फोर्स कमी करते.

     • पीबीएक्स बाह्य सायलेंसर काडतूस पूर्णपणे स्थापित करणे आवश्यक आहे; ते काढून टाकल्याने खूप मोठा आवाज होतो.

     • टाइप सी व्हॅक्यूम ब्रेक थ्रॉटल हळूहळू समायोजित करा. जास्त उघडल्याने पातळ फिल्म आणि पेपर वर्कपीस उडून जातात.

     • मल्टी-युनिट स्टॅक केलेल्या मॅनिफोल्ड असेंब्लीसाठी, सर्व युनिट्ससाठी दाब स्थिर करण्यासाठी मुख्य एअर सप्लाय पाईप मोठा करा.

     • विस्तृत तापमान सहिष्णुता; कमी-तापमानाच्या परिस्थितीत हवेच्या स्त्रोतावर बर्फ पडणार नाही याची खात्री करा.
