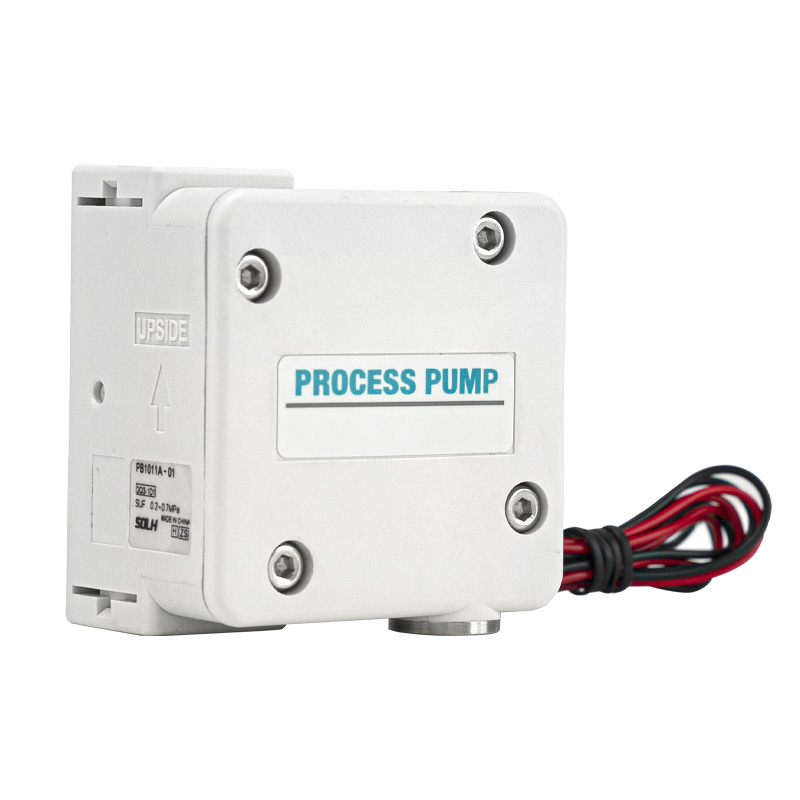

RPB1011 मालिका डायाफ्राम पंप (PB1000A अंगभूत सोलेनोइड वाल्व प्रकार)

ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

उत्पादन स्थिती

     SOLH PB1011A हे PB1000A लघु एकल-अभिनय वायवीय डायफ्राम पंप मालिकेतील अंगभूत सोलेनोइड वाल्वसह आहे. यात कॉम्पॅक्ट बाह्यरेखा, पूर्ण गंज प्रतिकार आणि शून्य शाफ्ट सील गळती वैशिष्ट्ये आहेत. रासायनिक सॉल्व्हेंट, शुद्ध पाणी, वैद्यकीय द्रव आणि अभिकर्मक यांच्या सूक्ष्म ते मध्यम प्रवाह वितरणासाठी डिझाइन केलेले, हे सूक्ष्म रासायनिक, सेमीकंडक्टर आणि बायोटेक उद्योगांमध्ये मोठ्या प्रमाणावर वापरले जाणारे कॉम्पॅक्ट अचूक डोसिंग पंप आहे.

मॉडेल वर्गीकरण आणि ड्राइव्ह मोड

     --  PB1011A: बिल्ट-इन इंटिग्रेटेड 3-पोर्ट सोलेनोइड व्हॉल्व्ह (DC24V), डायरेक्ट इलेक्ट्रिकल सिग्नल कंट्रोल, प्लग-अँड-प्ले वायरिंग

     --  PB1013A: बाह्य एअर पायलट प्रकार, स्वतंत्र बाह्य सोलेनोइड वाल्व्हद्वारे चालवलेला

     --  पोर्ट साइज प्रत्यय: 01 = Rc1/8 मानक फ्लुइड पोर्ट

     --  सामान्य पूर्ण मॉडेल: PB1011A-01; PB1011A-01-B (माउंटिंग फूट ब्रॅकेटसह); PB1011A-01-N (NPT थ्रेड पोर्ट)

कोर तांत्रिक तपशील (PB1011A)

     -- ड्राइव्ह युनिट: अंगभूत 3/2 सोलेनोइड वाल्व, DC24V, वीज वापर 0.35W

     --  प्रवाह श्रेणी: 8～2000 mL/min (0.12～120 L/h)

     --  डिस्चार्ज वर्किंग प्रेशर: 0～0.6 MPa

     --  ड्राय सक्शन लिफ्ट: कमाल २.५ मी

     -- ऑपरेटिंग फ्लुइड तापमान: 0～50℃ (पंप चेंबरमध्ये आइसिंग नाही)

     -- कमाल अनुमत द्रव स्निग्धता: 100 mPa·s

     -- पुरवठा हवा दाब श्रेणी: 0.2～0.7 MPa

     -- हवेचा वापर: ≤40 L/min (ANR)

     -- एकूण परिमाण आणि वजन: 60×60×41 मिमी, अंदाजे. 170 ग्रॅम

     -- ऑपरेटिंग नॉइज: ≤64 dB(A); जुळलेल्या सायलेन्सरने आवाज आणखी कमी केला

     -- डायाफ्राम सेवा जीवन: 30 दशलक्ष पर्यंत स्विचिंग सायकल

ओले भाग साहित्य कॉन्फिगरेशन

      -- पंप बॉडी: पॉलीप्रोपीलीन पीपी / SUS316 स्टेनलेस स्टील पर्यायी

     -- डायाफ्राम आणि चेक वाल्व कोर: संमिश्र PTFE + PP

     -- सीलिंग मटेरियल: एफकेएम फ्लोरो रबर, आम्ल, अल्कली आणि सेंद्रिय सॉल्व्हेंटला उत्कृष्ट प्रतिकार

     -- साहित्याचा फायदा: शाफ्टलेस सील डिझाइन मध्यम गळती काढून टाकते; रासायनिक द्रावण, शुद्ध पाणी, वैद्यकीय अभिकर्मक आणि सौम्य ऍसिड/अल्कली द्रवपदार्थासाठी पूर्ण गंज प्रतिकार.

कार्य तत्त्व (PB1011A इलेक्ट्रिक कंट्रोल प्रकार)

     -- सोलेनोइड एनर्जाइज्ड चालू: संकुचित हवा ड्राइव्ह चेंबरमध्ये प्रवेश करते, डायाफ्राम डावीकडे हलवते; पंप चेंबरमधील द्रव वरच्या वन-वे व्हॉल्व्हद्वारे सोडला जातो.

     -- सोलेनोइड डी-एनर्जाइज्ड बंद: ड्राइव्ह चेंबर हवा बाहेर टाकते; अंगभूत स्प्रिंग फोर्स अंतर्गत डायाफ्राम उजवीकडे रीसेट होते; लोअर इनलेट चेक व्हॉल्व्हद्वारे नवीन द्रव पंप पोकळीमध्ये शोषला जातो.

     -- उच्च-फ्रिक्वेंसी सोलेनोइड ऑन/ऑफ सायकल (1～10 Hz) सतत लिक्विड सक्शन आणि डिस्चार्ज जाणवते; स्विचिंग वारंवारता बदलून आउटपुट प्रवाह अचूकपणे समायोजित केला जाऊ शकतो.

स्थापना आणि पाइपिंग आवश्यकता

  1. अनिवार्य स्थापना नियम

     -- फ्लुइड आउटलेट पोर्ट (आउट) वरच्या दिशेने तोंड करणे आवश्यक आहे जेणेकरून पंप चेंबरच्या आत एअर लॉक होऊ नये ज्यामुळे प्रवाहात व्यत्यय येतो.

 2. पोर्ट डेफिनिशन आणि थ्रेड स्पेक

     -- फ्लुइड इन/आउट मुख्य पोर्ट: स्टँडर्ड Rc1/8", NPT1/8 ऐच्छिक

     -- हवा पुरवठा SUP पोर्ट: M5×0.8 थ्रेड

     -- एक्झॉस्ट EXH पोर्ट: M5×0.8 थ्रेड, AN05-M5 लघु सायलेन्सरशी सुसंगत

  3. माउंटिंग होल

     -- 6 मिमी खोलीसह 2 × M4 स्क्रू छिद्र; किंवा छिद्रांद्वारे φ4.5; निश्चित उपकरणांच्या स्थापनेसाठी समर्पित फूट ब्रॅकेट ऍक्सेसरी KT-PB1A-5 उपलब्ध आहे.

ठराविक औद्योगिक अनुप्रयोग परिस्थिती

     -- सेमीकंडक्टर आणि पीव्ही उत्पादन: केमिकल सॉल्व्हेंट ट्रान्सफर, लिक्विड सर्कुलेशन लूप साफ करणे

     -- वैद्यकीय आणि जैवरासायनिक उपकरणे: अभिकर्मक, बफर द्रावण आणि जैविक द्रव यांचे सूक्ष्म वितरण

     -- मुद्रण आणि पॅकेजिंग मशिनरी: शाई, चिकट गोंद स्वयंचलित फीडिंग सिस्टम

     --पर्यावरण संरक्षण आणि पाणी उपचार: रासायनिक एजंट डोसिंग, कचरा पाण्याचे नमुने संकलन

     -- सामान्य ऑटोमेशन उद्योग: कटिंग फ्लुइड, क्लिनिंग एजंट आणि हलके तेल पोहोचवणे

मॉडेल निवड मार्गदर्शक तत्त्वे

     -- फ्लो मॅचिंग: फ्लोसाठी PB1011A निवडा ≤2000 mL/min; विशेष लिंकेज नियंत्रण परिस्थितीसाठी PB1013A एअर पायलट मॉडेल (कमाल प्रवाह 1000 mL/min)

     -- ओले साहित्य निवड: सामान्य कमकुवत रासायनिक द्रव साठी PP पंप शरीर; मजबूत संक्षारक सॉल्व्हेंटसाठी SUS316 + PTFE कॉम्बो

     -- नियंत्रण मोड: इलेक्ट्रिक डायरेक्ट कंट्रोल PB1011A निवडा; उपकरणे बाह्य इंटरलॉक लिंकेज PB1013A एअर पायलट प्रकार निवडा

     -- सहायक उपकरणे: धावणारा आवाज कमी करण्यासाठी एक्झॉस्ट पोर्टवर सायलेन्सर स्थापित करा; दीर्घकालीन निश्चित स्थापनेसाठी फूट ब्रॅकेट जुळवा

SOLH इंटरचेंज फायदा

     SOLH-PB1011 मालिका एकूण परिमाण, पोर्ट थ्रेड लेआउट आणि सर्व कार्यप्रदर्शन मापदंडांमध्ये SMC मूळ PB1011 मालिकेशी पूर्णपणे जुळते, पाइपलाइन बदलाशिवाय थेट ड्रॉप-इन बदली, उत्कृष्ट किमतीच्या कामगिरीसह.

एका वाक्याचा सारांश

     SOLH PB1011A लघु अंगभूत सोलेनोइड न्यूमॅटिक डायफ्राम पंप शाफ्ट-सील-फ्री लीक-प्रूफ PTFE/FKM गंज प्रतिरोधक ओले भाग अवलंबतो, 8~2000mL/min सूक्ष्म-मध्यम प्रवाह डोसिंगला सपोर्ट करतो, इलेक्ट्रिक इंटिग्रेटेड सोलेनोइड आणि बाह्य पंप ट्रान्सफर, सेमीकॉन्टक्ट पंप, कंप्शनल सोलनॉइड, प्रीक्टक्लॉट वर्जनमध्ये उपलब्ध आहे. वैद्यकीय, मुद्रण आणि पर्यावरण अभिकर्मक वितरण प्रणाली.
