ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

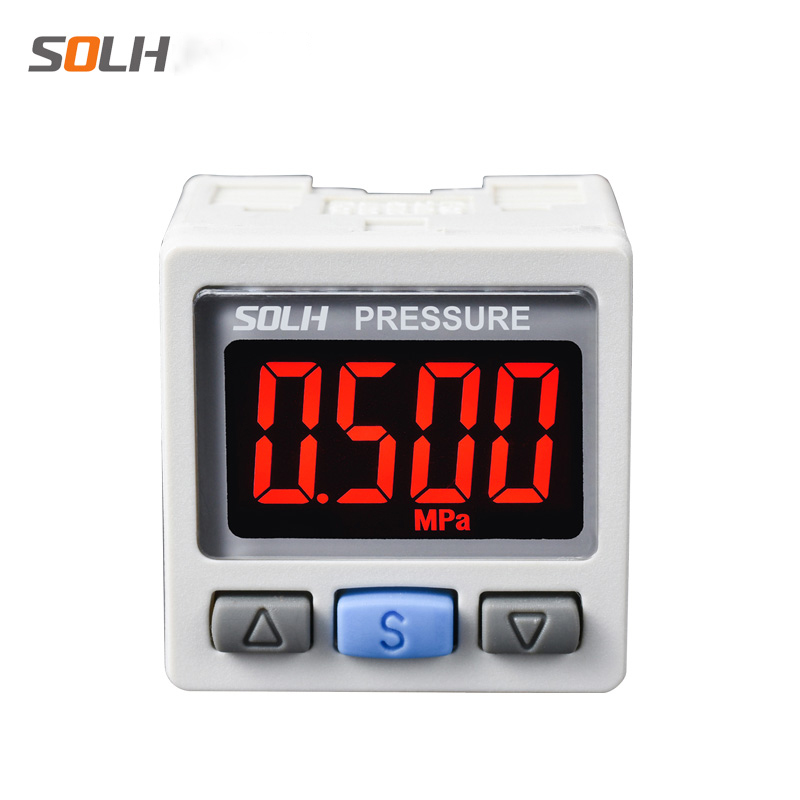

SOLH ZSE30A(F) / ISE30A मालिका उच्च-परिशुद्धता डिजिटल प्रेशर स्विचेसचा वापर रिअल-टाइम प्रेशर मॉनिटरिंग, थ्रेशोल्ड अलार्म आणि सर्व वायवीय सर्किट्सच्या बंद-लूप सिग्नल नियंत्रणासाठी केला जातो. व्हॅक्यूम, कंपाऊंड मिश्रित दाब आणि मानक सकारात्मक दाब कामकाजाच्या परिस्थितीशी सुसंगत. मुख्य फायद्यांमध्ये ±0.2% FS अति-उच्च अचूकता, दुहेरी-रंगाचा लाल/हिरवा LCD डिस्प्ले आणि एक-क्लिक बॅच पॅरामीटर कॉपी फंक्शन समाविष्ट आहे, जे स्वयंचलित वायवीय प्रणालींचे "दृश्य निरीक्षण डोळा" म्हणून कार्य करते.
|
मॉडेल कोड |
मापन श्रेणी |
अर्ज फील्ड |
| ZSE30A |
व्हॅक्यूम दाब: 0.0 ~ -101.0 kPa |
सिंगल व्हॅक्यूम सक्शन सर्किट्स |
| ZSE30AF |
मिश्रित दाब: -100.0 ~ +100.0 kPa |
व्हॅक्यूम + मायक्रो पॉझिटिव्ह प्रेशर दुहेरी परिस्थितींसाठी सार्वत्रिक |
| ISE30A |
ISE30A |
मानक औद्योगिक वायवीय सर्किट (0.4~0.7MPa पारंपारिक हवा पुरवठा) |
1. डिस्प्ले युनिट: 4-अंकी एलसीडी स्क्रीन, ड्युअल कलर ऑटो स्विच (हिरवा / लाल); OUT1 हिरव्याशी संबंधित आहे, OUT2 लाल शी संबंधित आहे
2. मापन अचूकता: ±0.2%FS @25℃, 1/1000 पूर्ण स्केल पर्यंत रिझोल्यूशन
3. सिग्नल आउटपुट पर्याय
-- स्विच सिग्नल: 2-चॅनेल NPN / PNP ओपन कलेक्टर ट्रान्झिस्टर आउटपुट (OUT1 आणि OUT2)
-- ॲनालॉग सिग्नल (पर्यायी): 1~5V व्होल्टेज आउटपुट किंवा 4~20mA वर्तमान आउटपुट
4. वीज पुरवठा: 12~24 VDC ±10% रुंद व्होल्टेज श्रेणी
5. जास्त दाब सहन करण्याची क्षमता
6. ZSE30A / ZSE30AF: 500 kPa
7. ISE30A सकारात्मक दाब मॉडेल: 1.5 MPa
8. संरक्षण वर्ग: IP40 डस्टप्रूफ
9. ऑपरेटिंग सभोवतालचे तापमान: 0 ~ 50℃
10. अनन्य कार्य: एक-क्लिक पॅरामीटर कॉपी, 1 मास्टर युनिटवरून कमाल 10 स्लेव्ह युनिटपर्यंत सेटिंग्ज कॉपी करा, बॅच उपकरण डीबगिंग दरम्यान पॅरामीटर सेटिंग त्रुटी प्रभावीपणे टाळा
मॉडेल उदाहरण: ISE30A-01-N-M
-- ISE30A / ZSE30A / ZSE30AF: मालिका दबाव प्रकार ओळखकर्ता
-- ०१: पोर्ट थ्रेड स्पेसिफिकेशन = M5 अंतर्गत धागा (R1/8)
-- N/P: आउटपुट ट्रान्झिस्टर प्रकार स्विच करा
एन = एनपीएन खुले कलेक्टर; P = PNP ओपन कलेक्टर
-- M/C/D: आउटपुट संयोजन व्याख्या
M = 2 स्वतंत्र स्विच आउटपुट चॅनेल फक्त
C = 1 स्विच चॅनेल + 1~5V ॲनालॉग व्होल्टेज आउटपुट
D = 1 स्विच चॅनेल + 4~20mA एनालॉग वर्तमान आउटपुट
-- हिरवा बॅकलाइट: वापरकर्ता प्रीसेट सामान्य कार्य श्रेणीमध्ये वास्तविक दबाव
-- लाल बॅकलाइट: दाब वरच्या/खालच्या अलार्म थ्रेशोल्डपेक्षा जास्त आहे (अति दाब / कमी दाबाची चेतावणी)
-- 4 समायोज्य डिस्प्ले मोड्स: आवश्यकतेनुसार मानक लॉजिक (सामान्य हिरवे, असामान्य लाल) किंवा रिव्हर्स कलर स्विचिंग लॉजिकला समर्थन द्या
1. वायवीय सिलेंडर आणि वर्कपीस क्लॅम्पिंग सर्किट
क्लॅम्पिंग प्रेशर थ्रेशोल्ड 0.5~0.7MPa सेट करा; प्रक्रियेदरम्यान वर्कपीस सैल होऊ नये म्हणून दबाव कमी मर्यादेपेक्षा कमी झाल्यावर रेड अलार्म सिग्नल ट्रिगर करा.
2. व्हॅक्यूम सक्शन हँडलिंग स्टेशन (ZSE30A व्हॅक्यूम समर्पित मॉडेल)
विश्वसनीय शोषण थ्रेशोल्ड सेट करा ≤ -80kPa; हस्तांतरणादरम्यान वर्कपीस बंद पडू नये म्हणून व्हॅक्यूम डिग्री खराब झाल्यास त्वरित अलार्म सिग्नल आउटपुट करा.
|
फायदा आयटम |
फायदा आयटम |
पारंपारिक यांत्रिक दबाव स्विच |
| मोजमाप अचूकता |
±0.2% FS (10x जास्त अचूकता) |
±2%FS मोठी त्रुटी |
| स्थिती संकेत |
दुहेरी लाल/हिरव्या रंगाचे डिस्प्ले, अचूक मूल्ये न वाचता दूरस्थपणे कार्यरत स्थितीचे परीक्षण करा |
सिंगल मोनोक्रोम डिस्प्ले, अंतरावरून स्थिती ओळखणे कठीण |
| बॅच डीबगिंग |
एक-क्लिक पॅरामीटर्स 10 युनिट्समध्ये कॉपी करा, कमिशनिंग वेळ मोठ्या प्रमाणात कमी करा |
एक एक करून वारंवार मॅन्युअल समायोजन, उच्च त्रुटी धोका |
| सिग्नल विस्तार |
पीएलसी बंद-लूप सतत दाब नियंत्रणासाठी पर्यायी ॲनालॉग व्होल्टेज/करंट सिग्नल |
फक्त सिंगल स्विच ऑन/ऑफ सिग्नल, सतत ॲनालॉग फीडबॅक नाही |
-- फक्त व्हॅक्यूम किंवा मिश्र व्हॅक्यूम + मायक्रो पॉझिटिव्ह प्रेशर → ZSE30AF युनिव्हर्सल कंपाऊंड प्रेशर मॉडेल निवडा
-- मानक सामान्य वायवीय सर्किट (0.4~0.7MPa हवा पुरवठा) → सर्वात लोकप्रिय मॉडेल ISE30A-01-N-M
-- पीएलसी द्वारे रिअल-टाइम सतत दाब डेटा संकलन आवश्यक आहे
SOLH ZSE30A व्हॅक्यूम, ZSE30AF कंपाऊंड आणि ISE30A पॉझिटिव्ह प्रेशर डिजिटल स्विचेस वैशिष्ट्य ±0.2% FS उच्च परिशुद्धता ड्युअल-कलर एलसीडी, 2-चॅनल NPN/PNP स्विच + पर्यायी 1~5V/4~20mA ॲनालॉग आउटपुट एक-क्लिक आणि वाइड क्लिक प्रेशरसह पॅरामीटर आणि वाइड क्लिक प्रेशर वापरून स्वयंचलित वायवीय उपकरणांमध्ये निरीक्षण आणि अलार्म.
