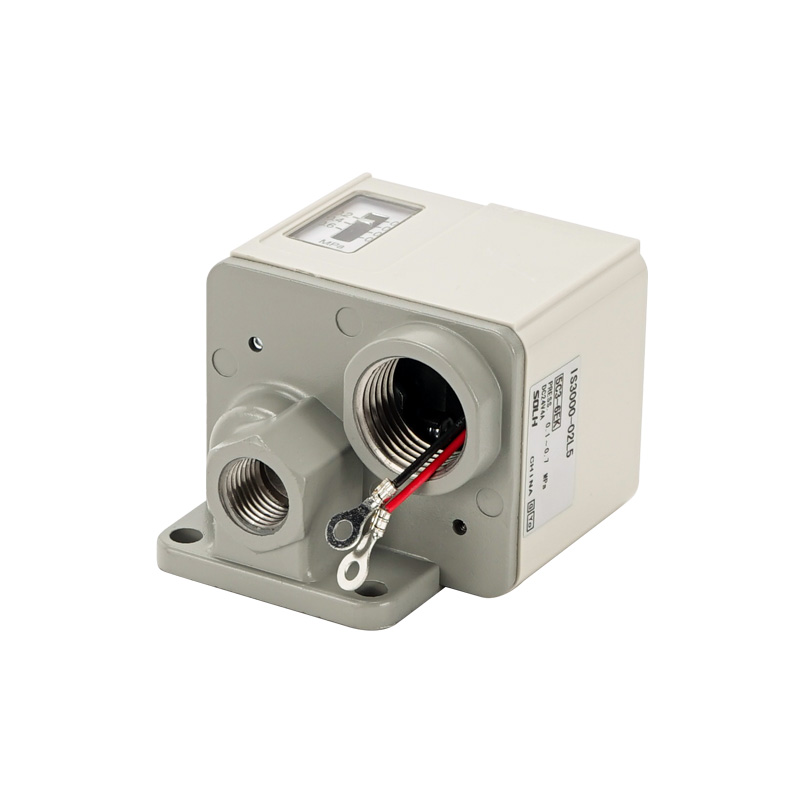

IS3000 मालिका यांत्रिक सूक्ष्म वायवीय दाब स्विच

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन स्थिती

     SOLH IS3000 मालिका एक क्लासिक पिस्टन-चालित यांत्रिक सूक्ष्म दाब स्विच आहे. हे स्प्रिंग पिस्टनवर काम करणाऱ्या हवेच्या दाबाद्वारे अंतर्गत सूक्ष्म संपर्क स्विच दाबते, मजबूत थेट विद्युत आउटपुट देते. प्रामुख्याने एअर सर्किट ओव्हर/प्रेशर प्रोटेक्शन आणि ऑटोमॅटिक ट्रिगर कंट्रोल, IS10 रीड स्विच सिरीज प्रमाणे समान ग्रेड आणि सुसंगत बदलण्यासाठी वापरले जाते. जड कंपन वातावरणासाठी योग्य जेथे इलेक्ट्रॉनिक डिजिटल स्विचेस अस्थिर असतात.

कामकाजाचे तत्व आणि मुख्य रचना

  1. ऑपरेटिंग तत्त्व

     -- संकुचित हवा स्प्रिंग-लोडेड पिस्टनला ढकलते; एकदा हवेचा दाब प्रीसेट थ्रेशोल्डवर पोहोचला की, पिस्टन कॉन्टॅक्ट सर्किट उघडण्यासाठी किंवा बंद करण्यासाठी अंगभूत सूक्ष्म स्विच यांत्रिकरित्या कार्यान्वित करतो. जेव्हा दाब हिस्टेरेसिस मूल्यापेक्षा कमी होतो, तेव्हा स्प्रिंग पिस्टन रीसेट करते आणि मूळ स्विच स्थिती पुनर्संचयित करते.

  2. कोर स्ट्रक्चरल घटक

     -- टॉप प्रेशर ऍडजस्टमेंट नॉब: पॉवर सप्लायशिवाय ट्रिगर प्रेशरची डायरेक्ट रोटरी सेटिंग

     --बिल्ट-इन 1ab मायक्रो स्विच: युनिव्हर्सल एसी/डीसी लोड, थेट पीएलसी इनपुट टर्मिनल कनेक्ट करा किंवा लहान सोलेनोइड वाल्व्ह चालवा

     -- ग्रॅज्युएटेड प्रेशर व्ह्यूइंग विंडो: रिअल-टाइम प्रीसेट प्रेशर रीडिंगसाठी दृश्यमान MPa स्केल

     -- डाय-कास्ट ॲल्युमिनियम गृहनिर्माण: IP40 धूळ संरक्षण, सामान्य कारखाना कार्यशाळेच्या वातावरणासाठी योग्य

युनिव्हर्सल स्टँडर्ड टेक्निकल स्पेसिफिकेशन टेबल

संपूर्ण मॉडेल कोडिंग आणि प्रकार स्पष्टीकरण

  1. मॉडेल उदाहरण: IS3000-02-P

     -- IS3000: बेस स्टँडर्ड थ्रेडेड बॉडी सिरीज

     -- 02: पोर्ट थ्रेड कोड = Rc1/4; प्रत्यय N02 = NPT1/4 अमेरिकन धागा

     -- P: अंगभूत निऑन इंडिकेटर लाइट (रिक्त = प्रकाशाशिवाय मानक मॉडेल)

 2. व्युत्पन्न विशेष मॉडेल

     -- IS3100: गॅस्केट सरफेस माउंटिंग व्हेरियंट, एकात्मिक मॅनिफोल्ड इंस्टॉलेशनसाठी मॉड्यूलर एअर सर्व्हिस युनिट्स (एएफसी/एसी सिरीज) शी जुळलेले

     -- IS3010: मायक्रो लो-लोड समर्पित मॉडेल, PLC कंट्रोलर्सच्या लहान डीसी सिग्नल इनपुटसाठी ऑप्टिमाइझ केलेले

मुख्य उत्पादन फायदे

  1. शॉक आणि कंपन प्रतिरोधक हेवी-ड्यूटी यांत्रिक डिझाइन

     -- सॉलिड पिस्टन + मायक्रो कॉन्टॅक्ट कन्स्ट्रक्शन, व्हायब्रेटर्सच्या सतत कंपनाखाली स्थिर कामगिरी, नॉकिंग हॅमर आणि स्टॅम्पिंग उपकरणे, सिग्नल ड्रिफ्ट किंवा चुकीचे ट्रिगरिंग नाही.

  2. पॉवरशिवाय साधे ऑन-साइट कॅलिब्रेशन

     -- टॉप रोटरी ऍडजस्टमेंट नॉब + दृश्यमान ग्रॅज्युएटेड विंडो; प्रेशर थ्रेशोल्ड कंट्रोल कॅबिनेटला ऊर्जा न देता ऑफलाइन सेट केले जाऊ शकते.

  3. विस्तृत AC/DC लोड सुसंगतता

     -- उच्च 1A संपर्क भार क्षमता इंटरमीडिएट रिलेशिवाय लहान सोलेनॉइड वाल्व्ह थेट चालविण्यास किंवा डिजिटल पीएलसी इनपुट पॉइंटशी थेट कनेक्शन करण्यास अनुमती देते.

  4. अल्ट्रा-लो हिस्टेरेसिस

     --मॅक्स डेड बँड ≤0.05MPa, डाउनस्ट्रीम उपकरणांचे वारंवार वेगवान ऑन-ऑफ सायकलिंग टाळण्यासाठी सातत्यपूर्ण ट्रिगर आणि रीसेट दाब.

ठराविक औद्योगिक अनुप्रयोग परिस्थितीशी जुळणारे

  1. मुख्य वायु स्रोत कमी दाब संरक्षण

     -- एअर फिल्टर रेग्युलेटर लुब्रिकेटर युनिट्सचे डाउनस्ट्रीम स्थापित केले; K/GT व्हायब्रेटर्स, BVP/SK नॉकिंग हॅमर आणि वायवीय ॲक्ट्युएटरला अपुऱ्या थ्रस्टच्या नुकसानापासून संरक्षण करण्यासाठी पुरवठा दाब 0.4MPa पेक्षा कमी झाल्यास अलार्म सिग्नल ट्रिगर करतो.

  2. सिलेंडर स्ट्रोक स्थिती पुष्टीकरण

     -- सिलेंडर पूर्ण वाढल्यानंतर, चेंबरचा दाब प्रीसेट व्हॅल्यूपर्यंत वाढतो आणि पुढील उत्पादन प्रक्रियेच्या टप्प्याला इंटरलॉक करण्यासाठी स्विच सिग्नल पाठवतो.

  3. व्हायब्रेटर सर्किट सुरक्षा इंटरलॉक

     -- ऑपरेटिंग हवेच्या दाबाचे निरीक्षण करते; दाब थ्रेशोल्डच्या खाली आल्यावर XQ क्विक एक्झॉस्ट व्हॉल्व्हची पॉवर कमी करते जेणेकरून दबावाखाली ऑपरेशनमुळे व्हायब्रेटर बर्नआउट होऊ नये.

कार्यप्रदर्शन तुलना: IS3000 VS IS10 Reed VS ISE30A डिजिटल स्विच

एका वाक्याचा सारांश

     SOLH IS3000 सिरीज पिस्टन मेकॅनिकल न्यूमॅटिक प्रेशर स्विचमध्ये कमी हिस्टेरेसिस, हेवी कंपन प्रतिरोध आणि उच्च संपर्क लोड क्षमता, थ्रेडेड/गॅस्केट माउंट आणि मायक्रो-लोड पीएलसी प्रकार उपलब्ध आहेत, एअर सर्किट प्रेशर सेफ्टी प्रोटेक्शन आणि व्हायब्रेटर, सिलेंडर स्टेशन आणि सामान्य क्लॅम्पिंग उपकरणांवर स्वयंचलित प्रक्रिया ट्रिगर सिग्नलसाठी मोठ्या प्रमाणावर वापरले जाते.
